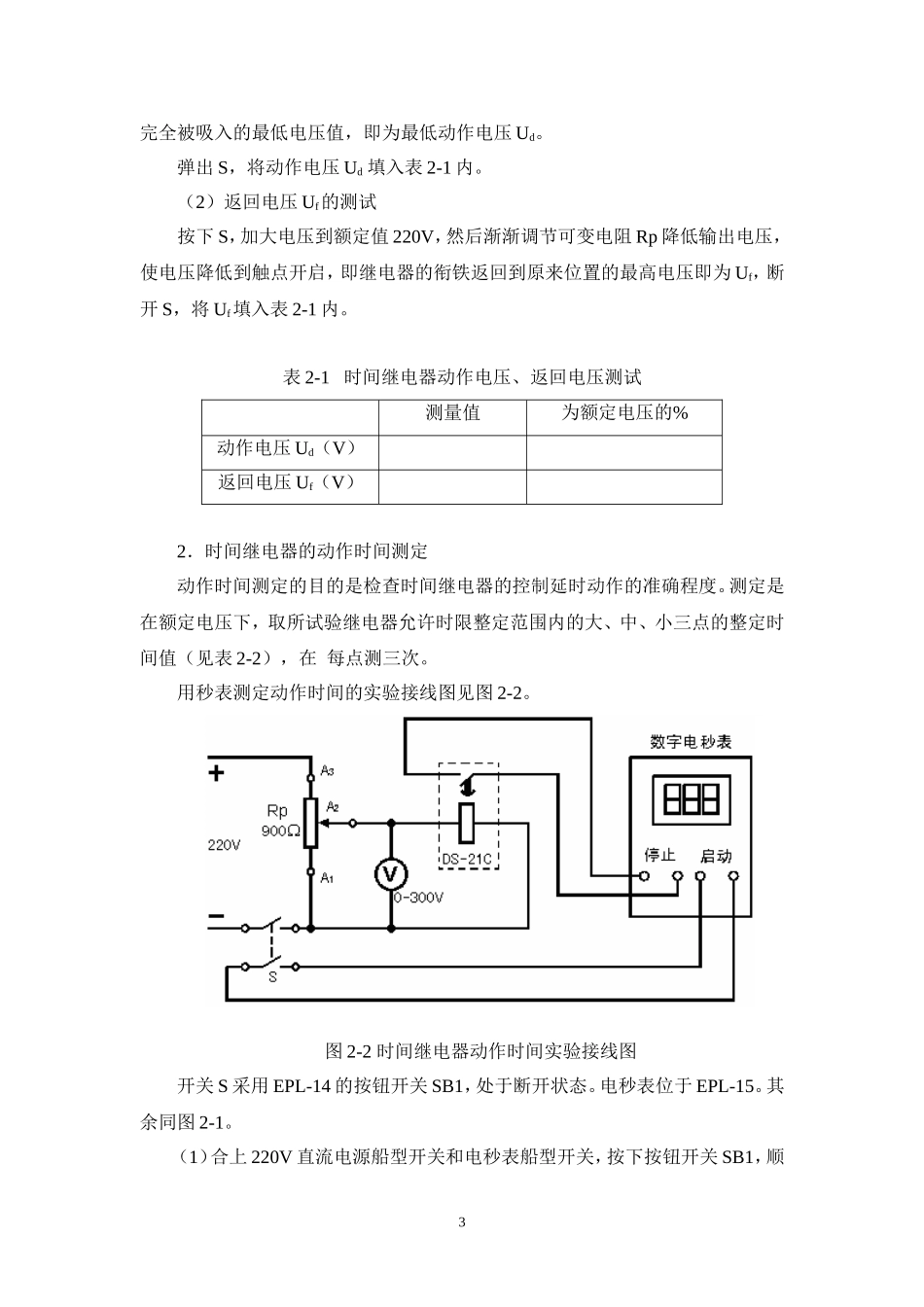

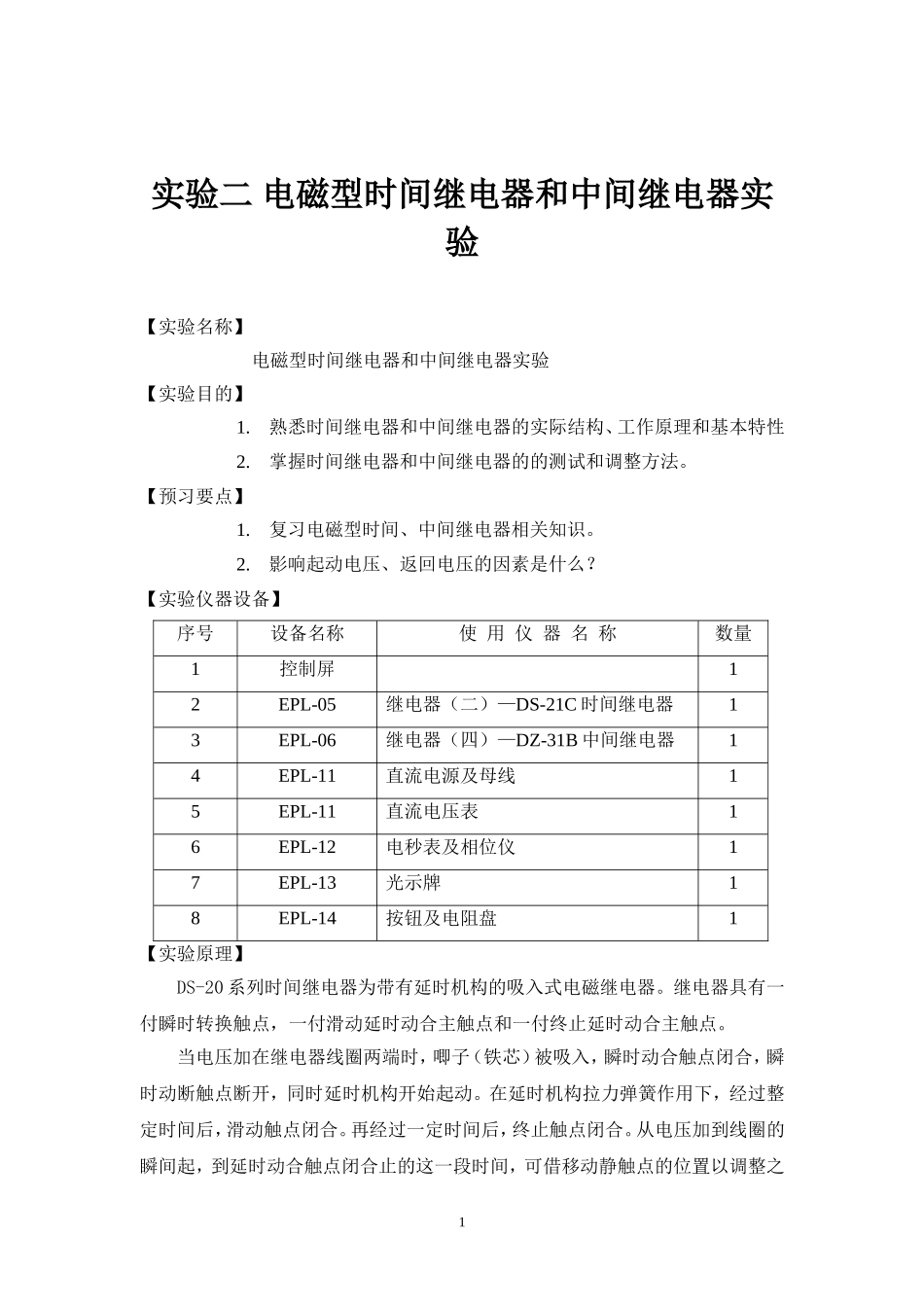

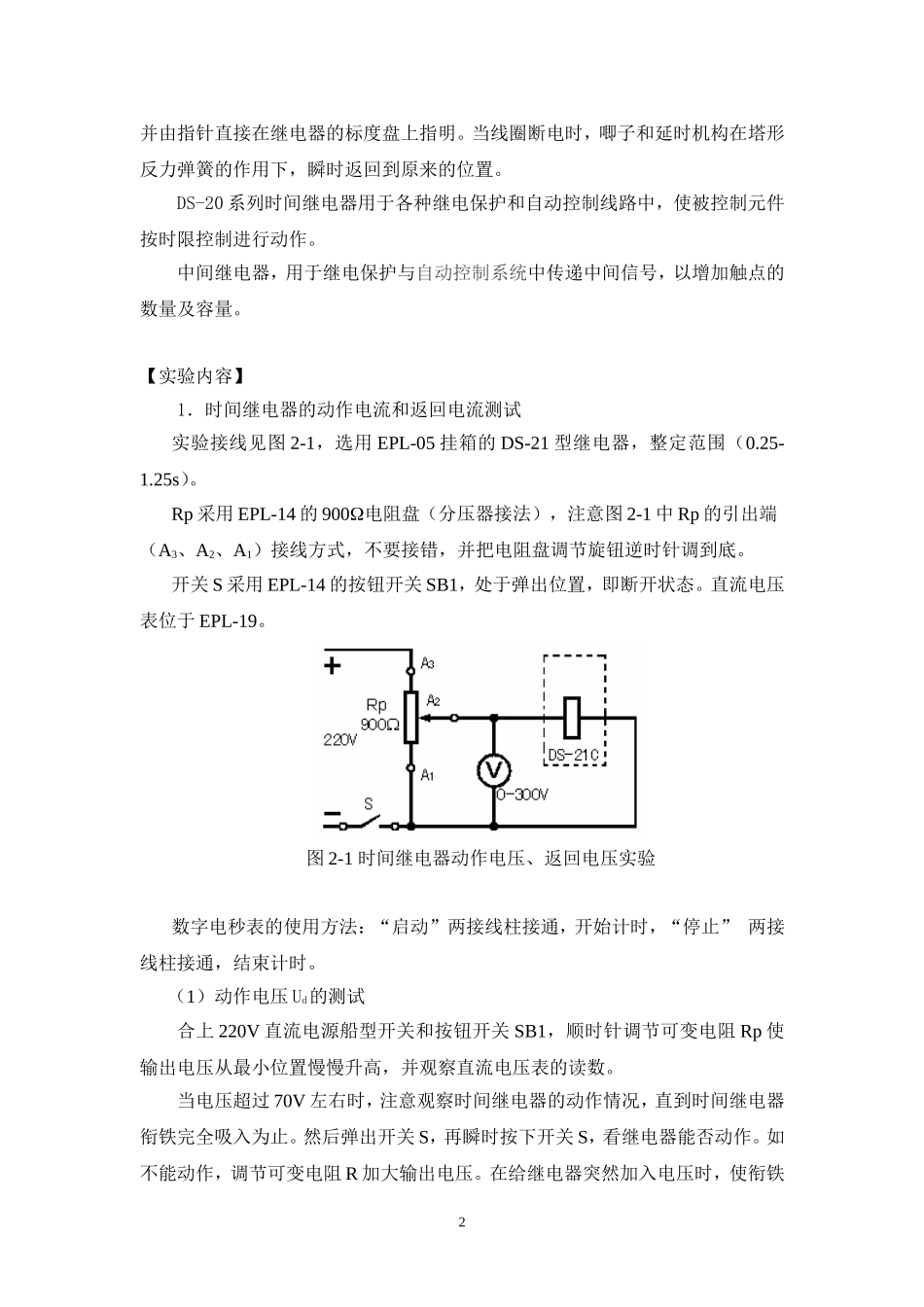

实验二电磁型时间继电器和中间继电器实验【实验名称】电磁型时间继电器和中间继电器实验【实验目的】1.熟悉时间继电器和中间继电器的实际结构、工作原理和基本特性2.掌握时间继电器和中间继电器的的测试和调整方法。【预习要点】1.复习电磁型时间、中间继电器相关知识。2.影响起动电压、返回电压的因素是什么？【实验仪器设备】序号设备名称使用仪器名称数量1控制屏12EPL-05继电器（二）—DS-21C时间继电器13EPL-06继电器（四）—DZ-31B中间继电器14EPL-11直流电源及母线15EPL-11直流电压表16EPL-12电秒表及相位仪17EPL-13光示牌18EPL-14按钮及电阻盘1【实验原理】DS-20系列时间继电器为带有延时机构的吸入式电磁继电器。继电器具有一付瞬时转换触点，一付滑动延时动合主触点和一付终止延时动合主触点。当电压加在继电器线圈两端时，唧子（铁芯）被吸入，瞬时动合触点闭合，瞬时动断触点断开，同时延时机构开始起动。在延时机构拉力弹簧作用下，经过整定时间后，滑动触点闭合。再经过一定时间后，终止触点闭合。从电压加到线圈的瞬间起，到延时动合触点闭合止的这一段时间，可借移动静触点的位置以调整之1并由指针直接在继电器的标度盘上指明。当线圈断电时，唧子和延时机构在塔形反力弹簧的作用下，瞬时返回到原来的位置。DS-20系列时间继电器用于各种继电保护和自动控制线路中，使被控制元件按时限控制进行动作。中间继电器，用于继电保护与自动控制系统中传递中间信号，以增加触点的数量及容量。【实验内容】1．时间继电器的动作电流和返回电流测试实验接线见图2-1，选用EPL-05挂箱的DS-21型继电器，整定范围（0.25-1.25s）。Rp采用EPL-14的900电阻盘（分压器接法），注意图2-1中Rp的引出端（A3、A2、A1）接线方式，不要接错，并把电阻盘调节旋钮逆时针调到底。开关S采用EPL-14的按钮开关SB1，处于弹出位置，即断开状态。直流电压表位于EPL-19。图2-1时间继电器动作电压、返回电压实验数字电秒表的使用方法：“启动”两接线柱接通，开始计时，“停止”两接线柱接通，结束计时。（1）动作电压Ud的测试合上220V直流电源船型开关和按钮开关SB1，顺时针调节可变电阻Rp使输出电压从最小位置慢慢升高，并观察直流电压表的读数。当电压超过70V左右时，注意观察时间继电器的动作情况，直到时间继电器衔铁完全吸入为止。然后弹出开关S，再瞬时按下开关S，看继电器能否动作。如不能动作，调节可变电阻R加大输出电压。在给继电器突然加入电压时，使衔铁2完全被吸入的最低电压值，即为最低动作电压Ud。弹出S，将动作电压Ud填入表2-1内。（2）返回电压Uf的测试按下S，加大电压到额定值220V，然后渐渐调节可变电阻Rp降低输出电压，使电压降低到触点开启，即继电器的衔铁返回到原来位置的最高电压即为Uf，断开S，将Uf填入表2-1内。表2-1时间继电器动作电压、返回电压测试测量值为额定电压的%动作电压Ud（V）返回电压Uf（V）2．时间继电器的动作时间测定动作时间测定的目的是检查时间继电器的控制延时动作的准确程度。测定是在额定电压下，取所试验继电器允许时限整定范围内的大、中、小三点的整定时间值（见表2-2），在每点测三次。用秒表测定动作时间的实验接线图见图2-2。图2-2时间继电器动作时间实验接线图开关S采用EPL-14的按钮开关SB1，处于断开状态。电秒表位于EPL-15。其余同图2-1。（1）合上220V直流电源船型开关和电秒表船型开关，按下按钮开关SB1，顺3时针调节可变电阻Rp使直流电压表的读数到220V。然后断开开关S（再按一下按钮开关SB1）和220V直流电源船型开关。（2）拆下有机玻璃罩子对延时时间进行调整，使刻度盘上的指针指向0.25s。（3）对数字电秒表进行复位并把量程置于ms档(按下电秒表的毫秒按钮开关)。（4）合上220V直流电源船型开关，按下按钮开关SB1，观察电秒表的读数变化，并记录最后的稳定读数填入表2-2。然后断开开关S（再按一下按钮开关SB1）。（5）两次重复步骤3、4，分别把电秒表的读数填入表2-2。（6）把延时时间分别调整到0.75s、1s，重复以上步骤。注意：当延时时间为1s时，数字电秒表量程置于s档。表2-2时间继电器动作时间测定测量值整定值t(s)1230.250.7513...
