土木工程CAD习题,含答案VIP免费

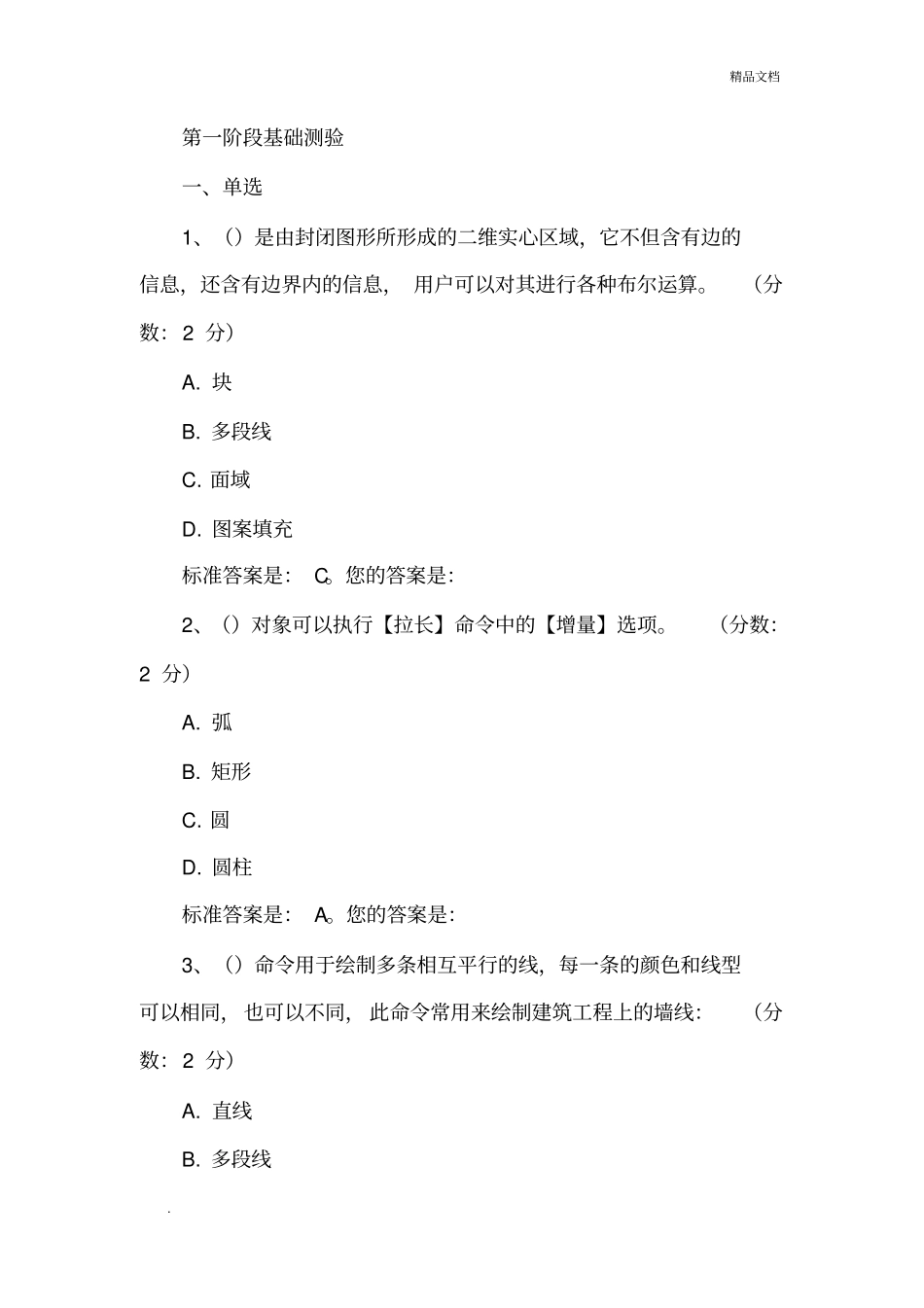

精品文档.第一阶段基础测验一、单选1、（）是由封闭图形所形成的二维实心区域，它不但含有边的信息，还含有边界内的信息，用户可以对其进行各种布尔运算。（分数：2分）A.块B.多段线C.面域D.图案填充标准答案是：C。您的答案是：2、（）对象可以执行【拉长】命令中的【增量】选项。（分数：2分）A.弧B.矩形C.圆D.圆柱标准答案是：A。您的答案是：3、（）命令用于绘制多条相互平行的线，每一条的颜色和线型可以相同，也可以不同，此命令常用来绘制建筑工程上的墙线：（分数：2分）A.直线B.多段线精品文档.C.多线D.样条曲线标准答案是：C。您的答案是：4、AutoCAD提供的（）命令可以用来查询所选实体的类型、所属图层空间等特性参数。（分数：2分）A.【距离】(Dist)B.【列表】(List)C.【时间】(Time)D.【状态】(Status)标准答案是：B。您的答案是：5、默认情况下，AutoCAD提供的多线样式文件为（）。（分数：2分）A.acad.mlnB.acadiso.linC.acad.linD.acadiso.mln标准答案是：A。您的答案是：6、下列对象执行[偏移]命令后，大小和形状保持不变的是（）。（分数：2分）A.圆弧B.直线C.椭圆精品文档.D.圆标准答案是：B。您的答案是：7、选中夹点的默认颜色是（）。（分数：2分）A.红色B.黄色C.蓝色D.绿色标准答案是：C。您的答案是：8、要将多个夹点作为基夹点并且保持选定夹点之间的几何图形完好如初，请在选择夹点时按住（）键。（分数：2分）A.TabB.AltC.CtrlD.Shift标准答案是：D。您的答案是：9、一组同心圆可由一个已画好的圆用（）命令来实现。（分数：2分）A.STRETCHB.OFFSETC.EXTENDD.MOVE标准答案是：B。您的答案是：精品文档.10、运用【正多边形】命令绘制的正多边形可以看作是一条（）。（分数：2分）A.多段线B.构造线C.样条曲线D.直线标准答案是：A。您的答案是：再次测验第二阶段基础测验一、单选1、在AutoCAD设置图层颜色时，可以使用（）种标准颜色。（分数：2分）A.240B.255C.6D.9标准答案是：D。您的答案是：2、在AutoCAD中，使用“绘图”|“矩形”命令可以绘制多种图形，以下答案中最恰当的是（）。（分数：2分）A.圆角矩形B.有厚度的矩形C.以上答案全正确D.倒角矩形标准答案是：C。您的答案是：3、在绘制多段线时，当在命令行提示输入A时，表示切换到（）绘制方式。（分数：2分）精品文档.A.角度B.圆弧C.直径D.直线标准答案是：B。您的答案是：4、在绘制二维图形时，要绘制多段线，可以选择（）命令。（分数：2分）A.“绘图”|“多段线”B.“绘图”|“多线”C.“绘图”|“3D多段线”D.“绘图”|“样条曲线”标准答案是：A。您的答案是：5、在绘制圆弧时，已知道圆弧的圆心、弦长和起点，可以使用“绘图”|“圆弧”命令中的（）子命令绘制圆弧。（分数：2分）A.起点、端点、方向B.起点、端点、角度C.起点、圆心、长度D.起点、圆心、角度标准答案是：C。您的答案是：6、在机械制图中，常使用“绘图”|“圆”命令中的（）子命令绘制连接弧。（分数：2分）A.相切、相切、半径B.相切、相切、相切C.三点D.圆心、半径标准答案是：A。您的答案是：7、在一个大的封闭区域内存在的一个独立的小区域称为（）。（分数：2分）A.孤岛精品文档.B.面域C.选择集D.已创建的边界标准答案是：A。您的答案是：8、在执行【全部缩放】或【范围缩放】命令后，（）图形不能完全显示。（分数：2分）A.射线B.圆C.多段线D.直线标准答案是：A。您的答案是：9、执行（）命令对闭合图形无效。（分数：2分）A.删除B.打断C.复制D.拉长标准答案是：D。您的答案是：10、执行[样条曲线]命令后，（）选项用来输入曲线的偏差值。值越大，曲线越远离指定的点；值越小，曲线离指定的点越近。（分数：2分）A.起点切向B.拟合公差C.闭合D.端点切向标准答案是：B。您的答案是：再次测验第三阶段基础测验精品文档.一、单选1、下面哪个选项不属于图纸方向设置的内容：（分数：2分）A.反向B.横向C.纵向D.逆向标准答案是：D。您的答案是：D2、不可以在AutoCAD软件中应用的输出设备有：（分数：2分）A.AutoCAD下非系统印机B.绘图仪C.Windows系统打印机D.只能是wINDOWS系统打印机标准答案是：D。您的答案是：D3、当图层...
