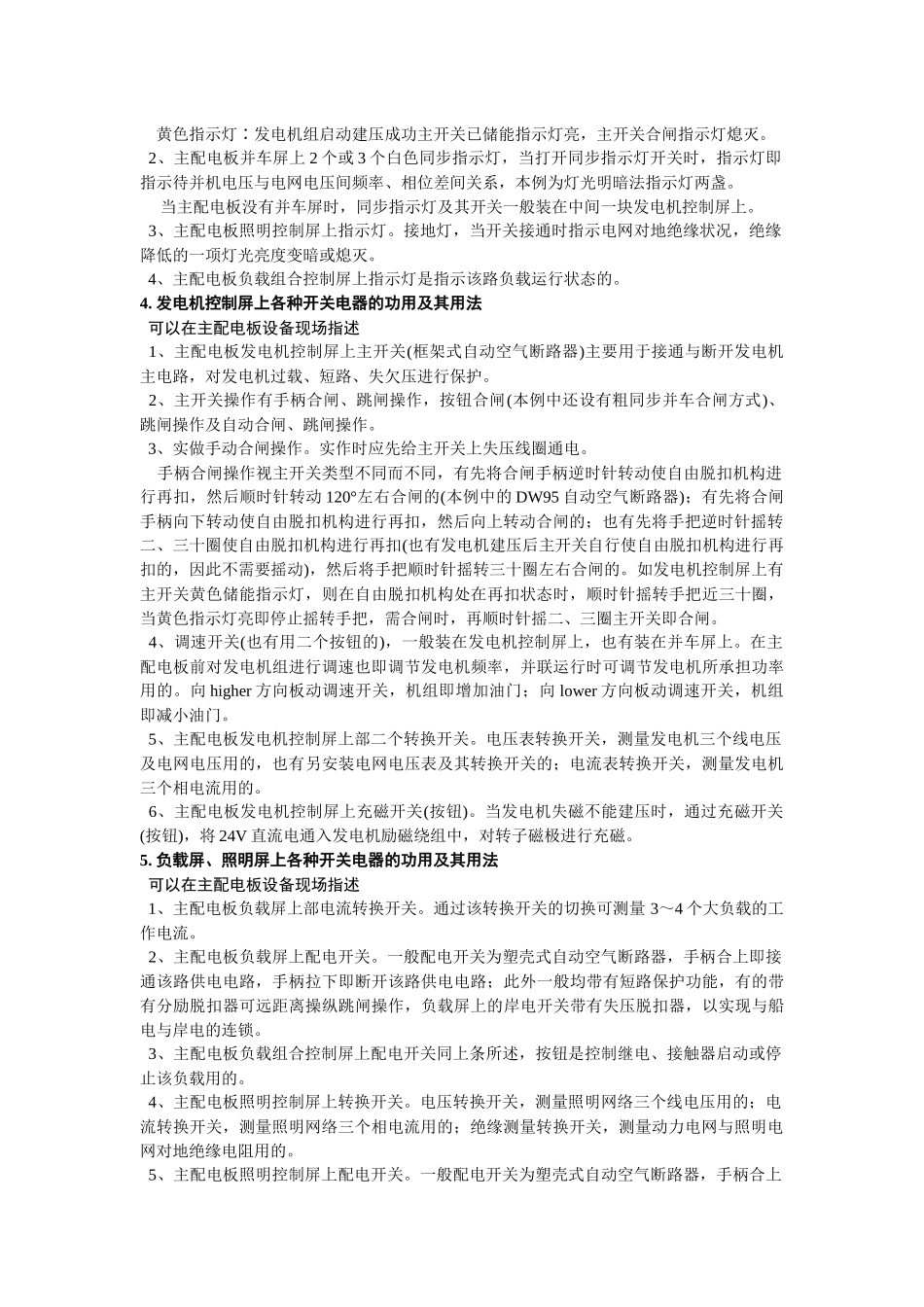

二/三管轮船舶电站操作训练培训材料一、船舶主配电板：1.船舶发电机控制屏、并车屏、负载屏的组成及其功用可以在主配电板设备现场指述1、发电机控制屏主要是由电压表、电流表、功率表、功率因数表等测量仪表及其转换开关、指示灯、发电机主开关、发电机继电保护装置、调速开关(本主配电板中设在并车屏上)、发电机励磁装置等部分组成。2、并车屏主要是由频率表(电网、待并机)、同步表与同步指示灯(灯光明暗法，两盏白灯)及其开关等部分组成。3、普通负载屏主要是由配电开关、熔断器、配电板式兆欧表及其转换开关、动力及照明电网对地绝缘指示灯、测试按钮等，部分还有电流表及其转换开关组成；对于组合控制屏类的负载屏主要是由配电开关、负载启动继电接触控制装置、启动与停止按钮、指示灯熔断器等部分组成。主配电板的功能主要有下述5条：1、根据需要接通或断开电路(手动或自动)；2、当电力系统发生故障时，保护装置能按要求动作，切除故障设备或网络，或发出报警信号；3、测量和显示运行中个各电气参数，如电压、电流、功率、功率因数等；4、能对电站的电压、频率，以及并联运行的各发电机组的有功、无功功率进行调整；5、能对电路状态、开关状态以及偏离正常工作状态进行信号显示。2.主配电板上电压表。电流表、功率表、功率因数表、绝缘表的功用及其用法可以在主配电板设备现场指述1、主配电板发电机控制屏上电压表是用来测量发电机线电压及汇流排电压用的，通过电压表下的转换开关可分别测量发电机的三个线电压及汇流排电压；照明控制屏上电压表是用来测量照明变压器二次侧电压用的，通过电压表下的转换开关可分别测量变压器二次侧(即照明网络)的三个线电压。2、主配电板发电机控制屏上电流表是用来测量发电机的三个相电流的，通过电流表下的转换开关可分别测量发电机的每一相电流；负载屏上的电流表是用来测量大负载工作电流用的，通过电流表下的转换开关可分别测量3～4个不同的大负载工作电流。3、主配电板发电机控制屏上功率表是用来测量发电机输出功率用的，只要发电机合闸供电，功率表即指示其实际输出功率值。4、主配电板发电机控制屏上功率因数表是用来测量发电机运行时功率因数用的，只要发电机合闸供电，功率因数表即指示其实际功率因数值。5、主配电板照明控制屏上绝缘表是用来测量船舶电网对地绝缘电阻值用的，通过配电板式兆欧表下的转换开关可分别测量动力电网、照明电网对地绝缘电阻值。3.主配电板上各种指示灯的功用及其用法可以在主配电板设备现场指述1、主配电板发电机控制屏上指示灯主要有指示发电机组状况的红、绿指示灯，某些船舶还装有黄色指示灯。红色指示灯∶发电机组启动成功但未合闸时指示灯亮。绿色指示灯∶发电机主开关合闸供电指示灯亮。黄色指示灯∶发电机组启动建压成功主开关已储能指示灯亮，主开关合闸指示灯熄灭。2、主配电板并车屏上2个或3个白色同步指示灯，当打开同步指示灯开关时，指示灯即指示待并机电压与电网电压间频率、相位差间关系，本例为灯光明暗法指示灯两盏。当主配电板没有并车屏时，同步指示灯及其开关一般装在中间一块发电机控制屏上。3、主配电板照明控制屏上指示灯。接地灯，当开关接通时指示电网对地绝缘状况，绝缘降低的一项灯光亮度变暗或熄灭。4、主配电板负载组合控制屏上指示灯是指示该路负载运行状态的。4.发电机控制屏上各种开关电器的功用及其用法可以在主配电板设备现场指述1、主配电板发电机控制屏上主开关(框架式自动空气断路器)主要用于接通与断开发电机主电路，对发电机过载、短路、失欠压进行保护。2、主开关操作有手柄合闸、跳闸操作，按钮合闸(本例中还设有粗同步并车合闸方式)、跳闸操作及自动合闸、跳闸操作。3、实做手动合闸操作。实作时应先给主开关上失压线圈通电。手柄合闸操作视主开关类型不同而不同，有先将合闸手柄逆时针转动使自由脱扣机构进行再扣，然后顺时针转动120°左右合闸的(本例中的DW95自动空气断路器)；有先将合闸手柄向下转动使自由脱扣机构进行再扣，然后向上转动合闸的；也有先将手把逆时针摇转二、三十圈使自由脱扣机构进行再扣(也有发电机建压后主开关自行使自由脱扣机构进行...
