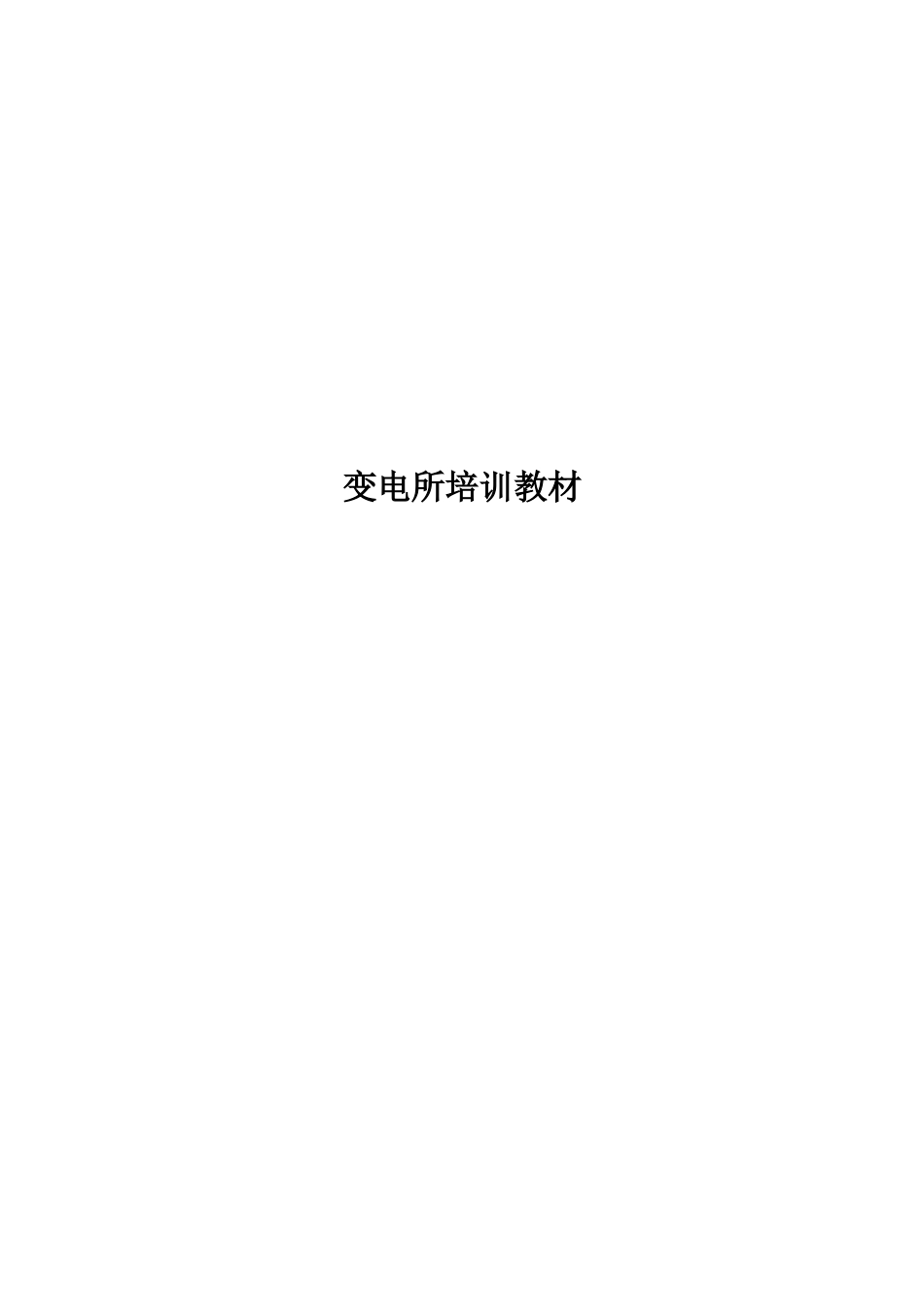

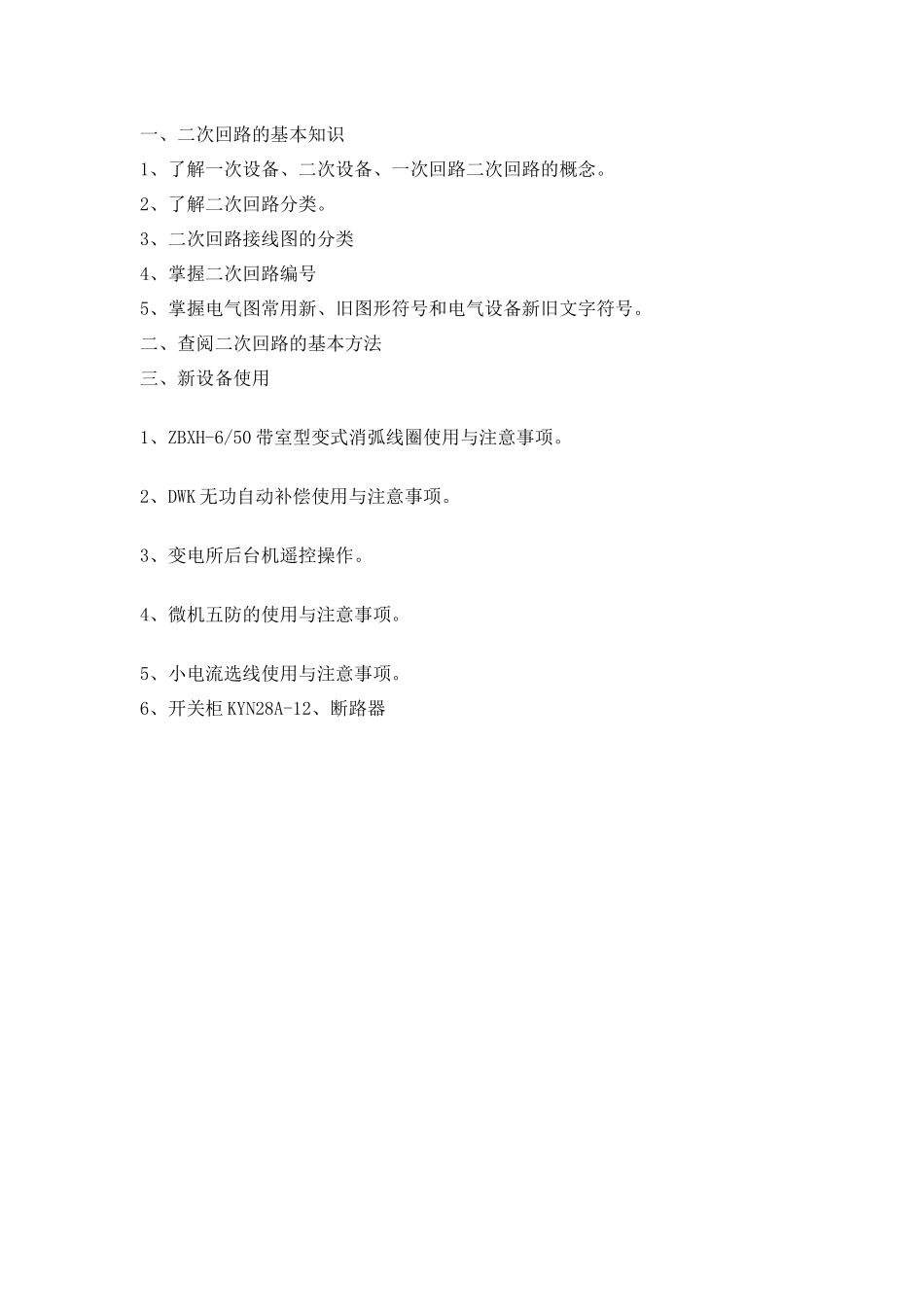

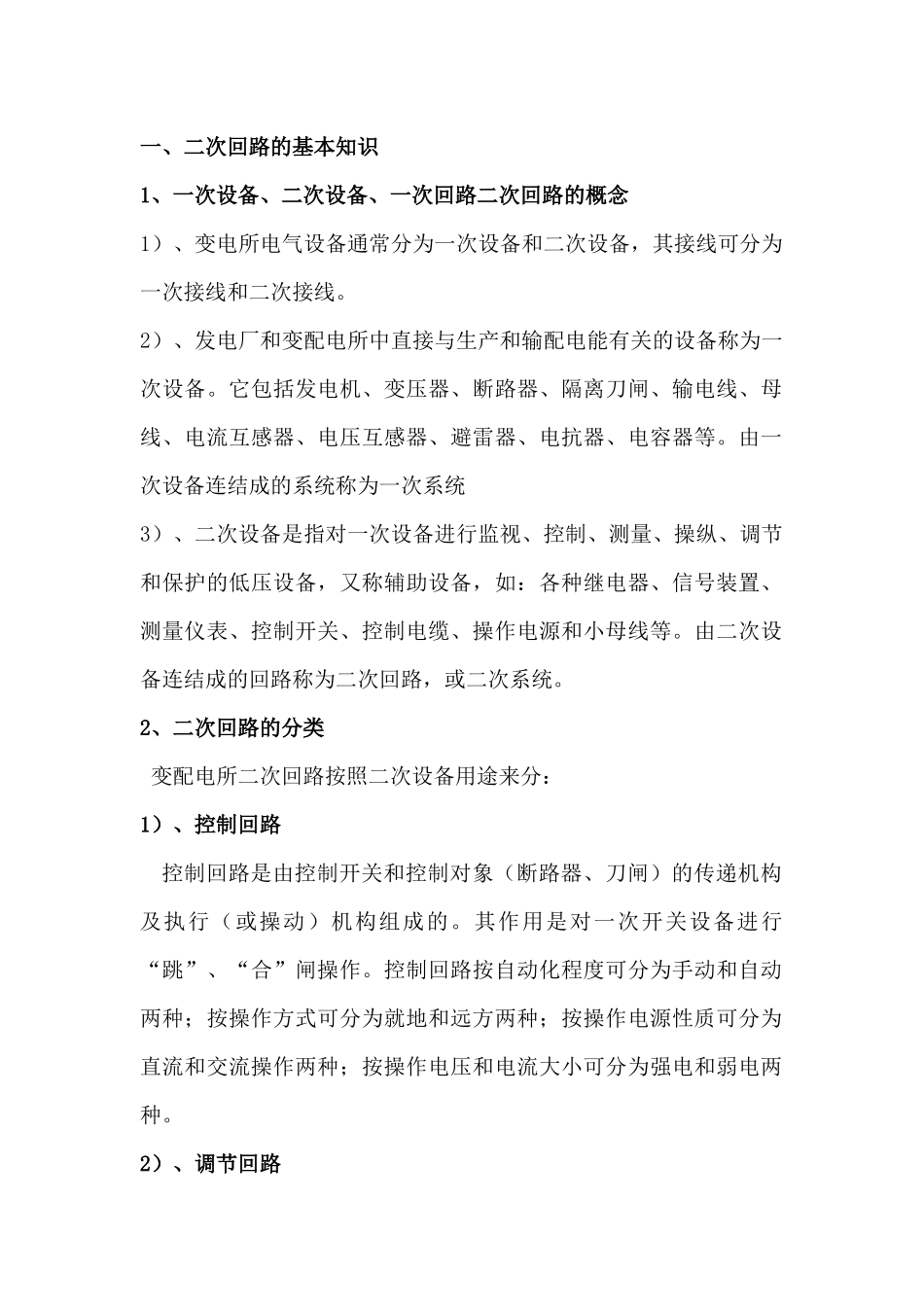

变电所培训教材一、二次回路的基本知识1、了解一次设备、二次设备、一次回路二次回路的概念。2、了解二次回路分类。3、二次回路接线图的分类4、掌握二次回路编号5、掌握电气图常用新、旧图形符号和电气设备新旧文字符号。二、查阅二次回路的基本方法三、新设备使用1、ZBXH-6/50带室型变式消弧线圈使用与注意事项。2、DWK无功自动补偿使用与注意事项。3、变电所后台机遥控操作。4、微机五防的使用与注意事项。5、小电流选线使用与注意事项。6、开关柜KYN28A-12、断路器一、二次回路的基本知识1、一次设备、二次设备、一次回路二次回路的概念1）、变电所电气设备通常分为一次设备和二次设备，其接线可分为一次接线和二次接线。2）、发电厂和变配电所中直接与生产和输配电能有关的设备称为一次设备。它包括发电机、变压器、断路器、隔离刀闸、输电线、母线、电流互感器、电压互感器、避雷器、电抗器、电容器等。由一次设备连结成的系统称为一次系统3）、二次设备是指对一次设备进行监视、控制、测量、操纵、调节和保护的低压设备，又称辅助设备，如：各种继电器、信号装置、测量仪表、控制开关、控制电缆、操作电源和小母线等。由二次设备连结成的回路称为二次回路，或二次系统。2、二次回路的分类变配电所二次回路按照二次设备用途来分：1）、控制回路控制回路是由控制开关和控制对象（断路器、刀闸）的传递机构及执行（或操动）机构组成的。其作用是对一次开关设备进行“跳”、“合”闸操作。控制回路按自动化程度可分为手动和自动两种；按操作方式可分为就地和远方两种；按操作电源性质可分为直流和交流操作两种；按操作电压和电流大小可分为强电和弱电两种。2）、调节回路调节回路是指调节型自动装置。它是由测量机构、传送机构、调节器和执行机构组成的。其作用是根据一次设备运行参数的变化，调节一次设备的工作状态，以满足运行要求。3）、继电保护和自动装置回路继电保护和自动装置回路是由测量、比较部分、逻辑判断部分和执行部分组成。起作用是自动判断一次设备的运行状态，在系统发生故障或异常运行时，自动断开断路器，切除故障或发出故障信号，故障或异常运行状态消失后，快速投入断路器，恢复系统正常运行。4）、测量回路测量回路是由各种测量仪表及其相关回路组成。其作用是指示或记录一次设备的运行参数，以便运行人员掌握一次设备运行情况。它是分析电能质量、计算经济指标、了解系统潮流和主设备运行工况的主要依据。5）、信号回路信号回路是由信号发送机构、信号传送机构和信号器具组成的。起作用是反映一、二次设备的工作状态。信号回路按按信号性质可分为事故信号、预告信号、指挥信号和位置信号4种；按信号显示方式可分为灯光信号和音响信号两种；按信号复归方式可分为手动复归和自动复归两种。6）、操作电源系统操作电源系统是由电源设备和供电网络组成的，它包括直流和交流电源系统，起作用是供给上述各回路工作电源。发电厂和变电所的操作电源多采用直流电源系统，简称直流系统。3、二次接线图的分类二次接线图有四种形式，即原理图、布置图、安装图和解释性图。1）原理图原理图是用来表示二次接线各元件(仪表、继电器、信号装置、自动装置及控制开关等设备)的电气联系及工作原理的电气回路图。我国习惯上将原理图分为归总式原理接线图和展开式原理接线图两种形式。（1）归总式原理接线图它有如下特点：接线图中的全部仪表、继电器等设备以整体的形式来表示；接线图将交流电压、电流回路和直流电源之间的联系综合地表达在一起；一次回路的有关部分也画在接线图中，这样可清晰地表明二次回路对一次回路的辅助作用。其缺点是不能表明元件的内部接线、端子标号及导线连接方法等，不能用作施工图纸。（2）展开式原理接线图它是将二次设备按线圈和触点的接线回路展开分别画出，组成多个独立回路，作为制造、安装、运行的重要技术图纸，也是绘制安装接线图的主要依据。其特点是：交流电流回路、交流电压回路、直流回路分别画成几个彼此独立的部分；同一仪表的线圈、同一元件的线圈和触点分开画在各自相应不同的回路中，但采用相同的文字符号；图形右边有对应的文字...
