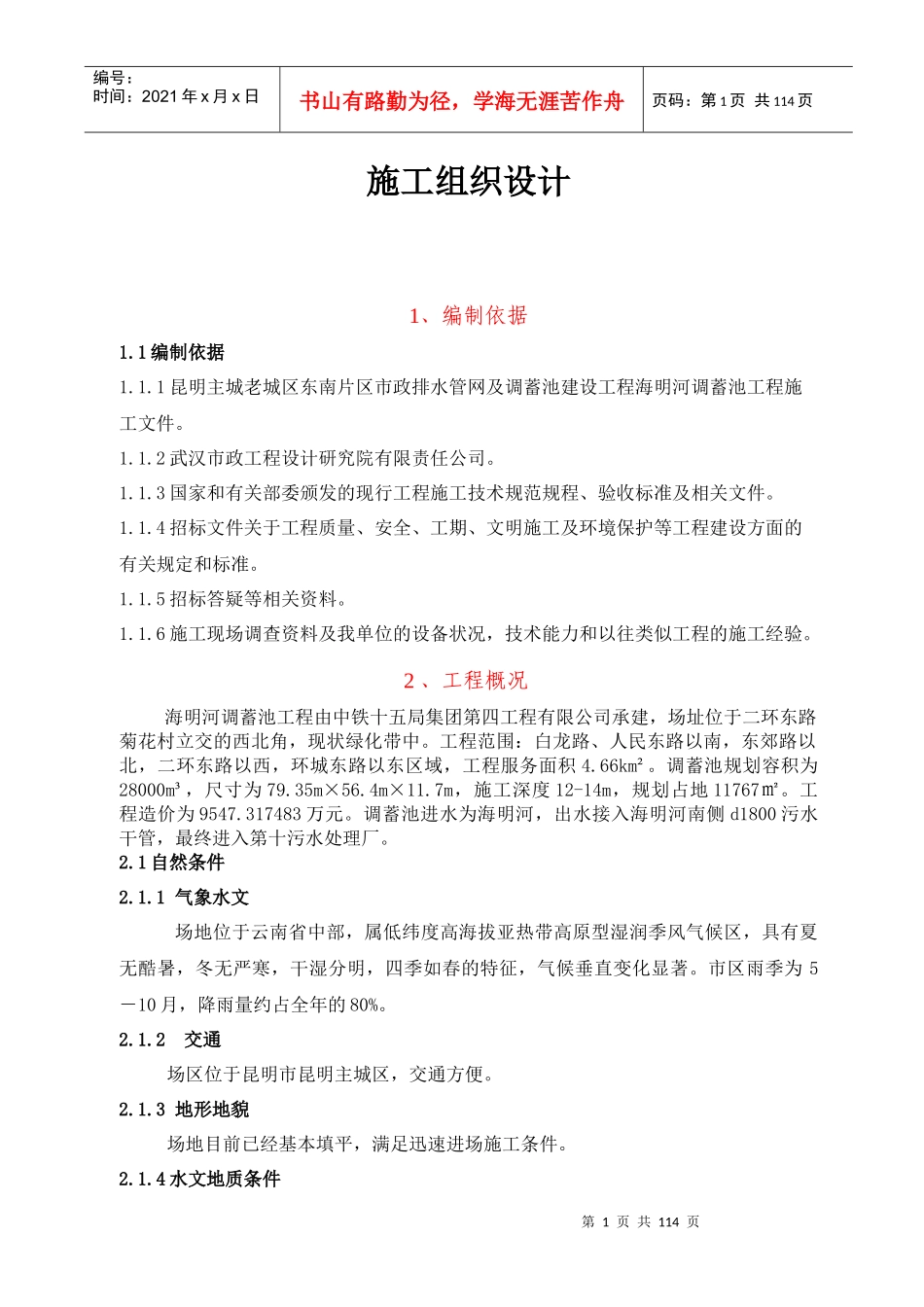

第1页共114页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共114页施工组织设计1、编制依据1.1编制依据1.1.1昆明主城老城区东南片区市政排水管网及调蓄池建设工程海明河调蓄池工程施工文件。1.1.2武汉市政工程设计研究院有限责任公司。1.1.3国家和有关部委颁发的现行工程施工技术规范规程、验收标准及相关文件。1.1.4招标文件关于工程质量、安全、工期、文明施工及环境保护等工程建设方面的有关规定和标准。1.1.5招标答疑等相关资料。1.1.6施工现场调查资料及我单位的设备状况，技术能力和以往类似工程的施工经验。2、工程概况海明河调蓄池工程由中铁十五局集团第四工程有限公司承建，场址位于二环东路菊花村立交的西北角，现状绿化带中。工程范围：白龙路、人民东路以南，东郊路以北，二环东路以西，环城东路以东区域，工程服务面积4.66km²。调蓄池规划容积为28000m³，尺寸为79.35m×56.4m×11.7m，施工深度12-14m，规划占地11767㎡。工程造价为9547.317483万元。调蓄池进水为海明河，出水接入海明河南侧d1800污水干管，最终进入第十污水处理厂。2.1自然条件2.1.1气象水文场地位于云南省中部，属低纬度高海拔亚热带高原型湿润季风气候区，具有夏无酷暑，冬无严寒，干湿分明，四季如春的特征，气候垂直变化显著。市区雨季为5－10月，降雨量约占全年的80%。2.1.2交通场区位于昆明市昆明主城区，交通方便。2.1.3地形地貌场地目前已经基本填平，满足迅速进场施工条件。2.1.4水文地质条件第2页共114页第1页共114页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共114页由于地处海明河河边，场地内有稳定的地下水存在，水位埋深不大。3、各分部分项工程主要施工方案3.1施工部署昆明主城老城区东南片区市政排水管网及调蓄池建设工程海明河调蓄池工程是一个较大的系统工程，具有施工项目多，配套设施齐全，工期短，安全、质量要求高的特点，是一次大规模的劳动组织。为了海明河调蓄工程的顺利施工，必须进行合理的施工部署，科学地组织施工。调蓄池施工顺序：准备工作→场地平整→施工放样（复核）→开挖施工平台土方（约为原地面下2m，1893~1891）→支护8cm喷射防护→SMW桩位放样→施工SMW工法地连墙（含试桩）→钻孔灌注桩放样（复核）→钻孔桩施工（先开始10棵试桩施工）→冠梁施工（冠梁顶设置变形观测点）→开挖调蓄池土方至第一排锚索标高下1m（安装锚索张拉台）→张拉、注浆→继续开挖土方至下一层锚索标高下1m，重复锚索张拉工作→开挖至基坑标高作垫层→破除钻孔灌注桩桩头→池底钢筋安装→浇筑基础混凝土（混凝土接茬处设止水带→侧墙钢筋安装→侧墙模板安装→侧墙砼浇筑→拆模养护→池体顶板钢筋安装→顶板模板安装→顶板砼浇筑→砼强度达到100%拆模→顶板砼养护→基坑试水试验（合格）→池体侧墙回填（C15砼）3.1.1施工总体安排根据招标文件要求、定额指标及我单位的施工力量，结合本工程内容，本着统筹兼顾、合理配置和利用资源，科学组织的原则，本标段总体施工安排如下：为保证工期，全标段工程采用平行流水法同时展开施工。调蓄池支护工程SMW工法地连墙为主组织施工，同步开始灌注桩钢筋加工准备及灌注桩施工工作。箱涵及其它水池式构筑物工程陆续开工，使模板、脚手架等周转性材料得到充分利用。建筑物工程以综合管理室、厂区内道路为主组织施工，其它建筑物陆续开工，以确保房屋建筑按期竣工。施工过程中，建筑工程的装修、给排水管道、电气设备安装等工程采取提前插入，交叉作业等综合措施，以缩短工期。在单位工程流水中，也要组织平行施工，交叉作业，充分利用时间、空间。配套工程项目同时安排，相互衔接。施工程序安排：正式施工时先进行场地平整，修筑道路等全场性工程及可供施工第3页共114页第2页共114页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共114页使用的临时性建筑物，然后进行各个项目施工。按施工图纸要求在原地面开始取土2m，平整场地后开始SMW工法地连墙的施工工作，已进场SMW工法桩机2台，计划先从调蓄池南侧B点开始下钻施工，SMW桩加固区与SMW地连墙同步进行，以逆时针的方...
