渔光互补光伏电站项目--试桩报告VIP免费

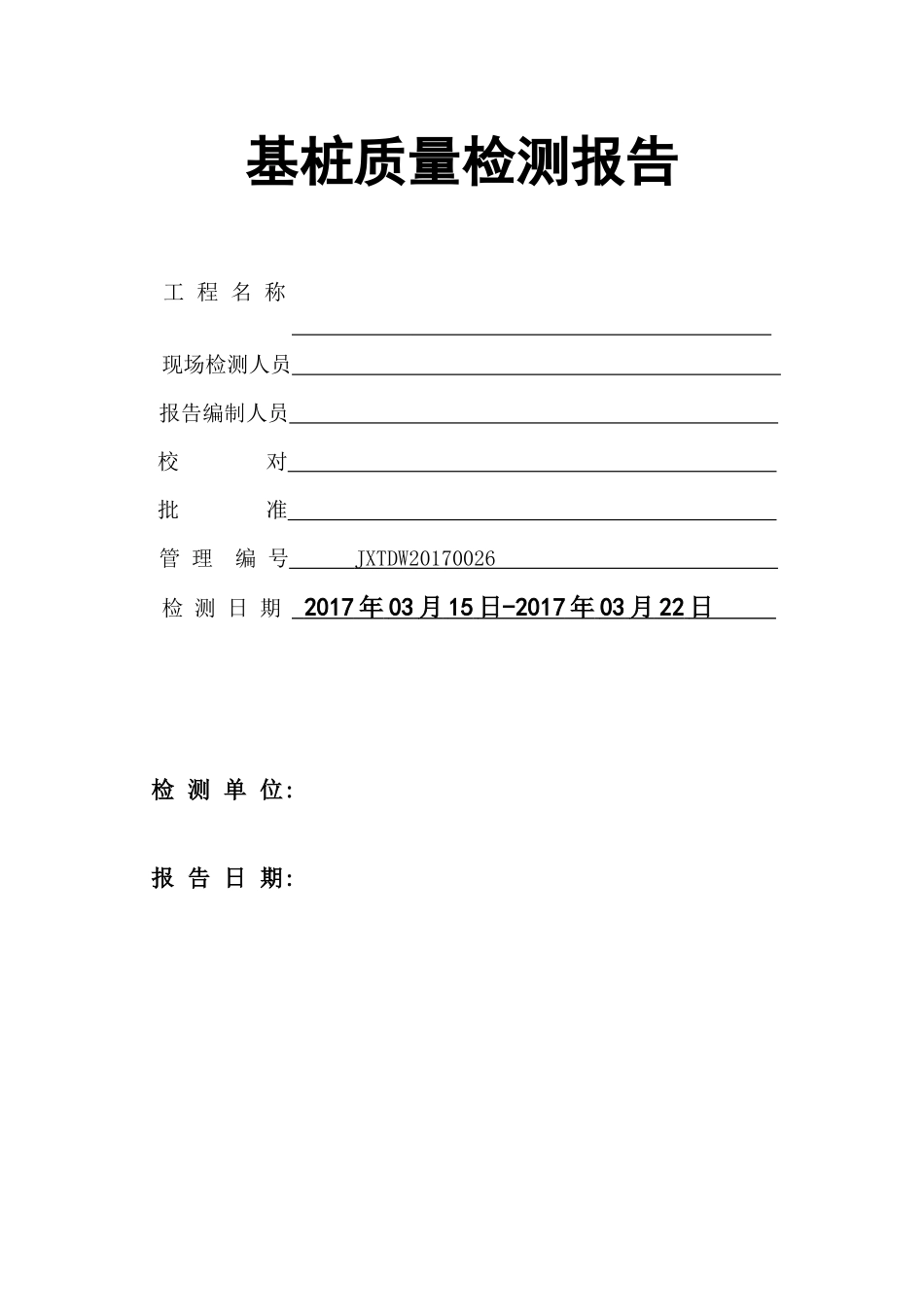

渔光互补光伏电站项目--试桩报告_第1页
1/75

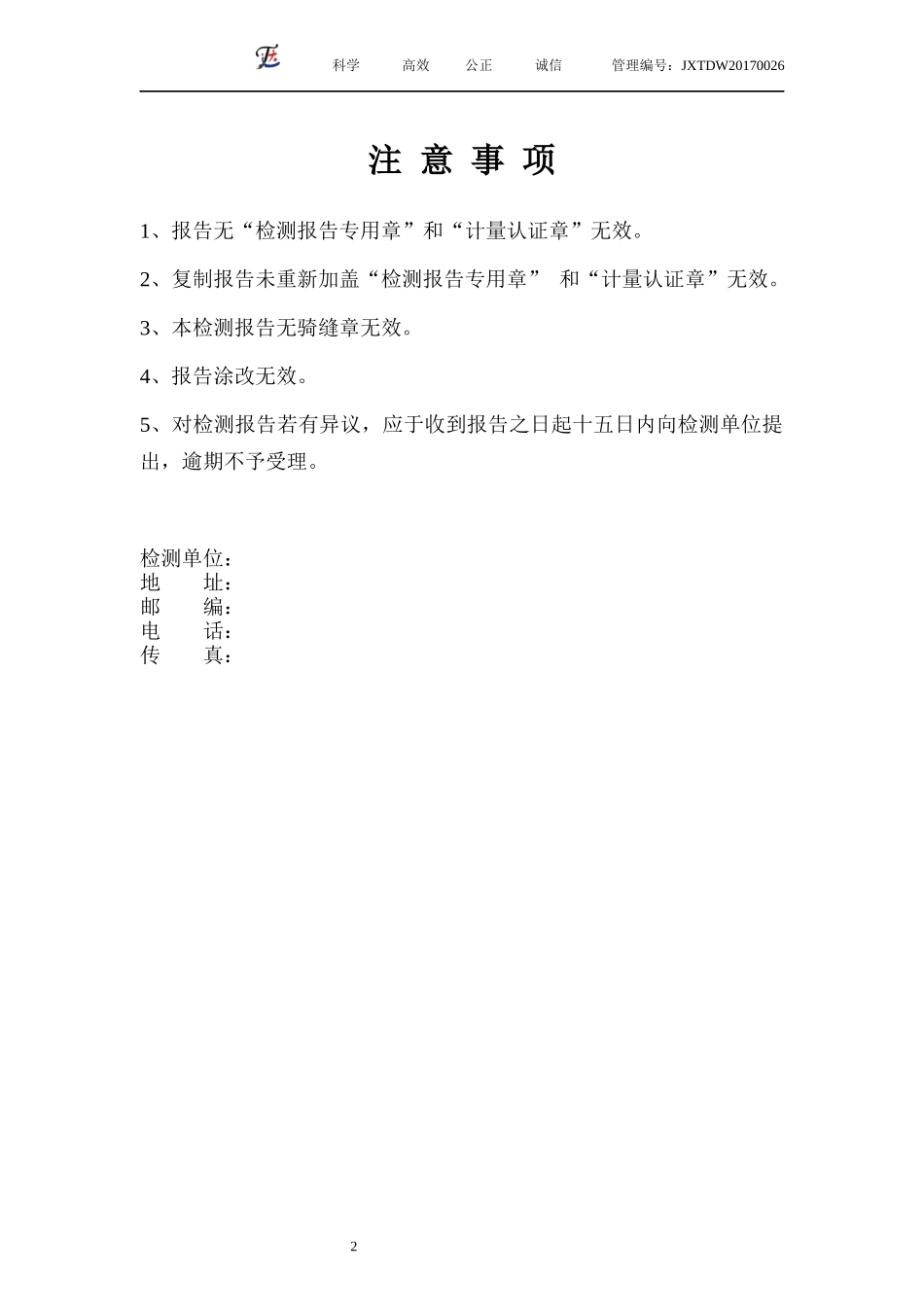

渔光互补光伏电站项目--试桩报告_第2页
2/75

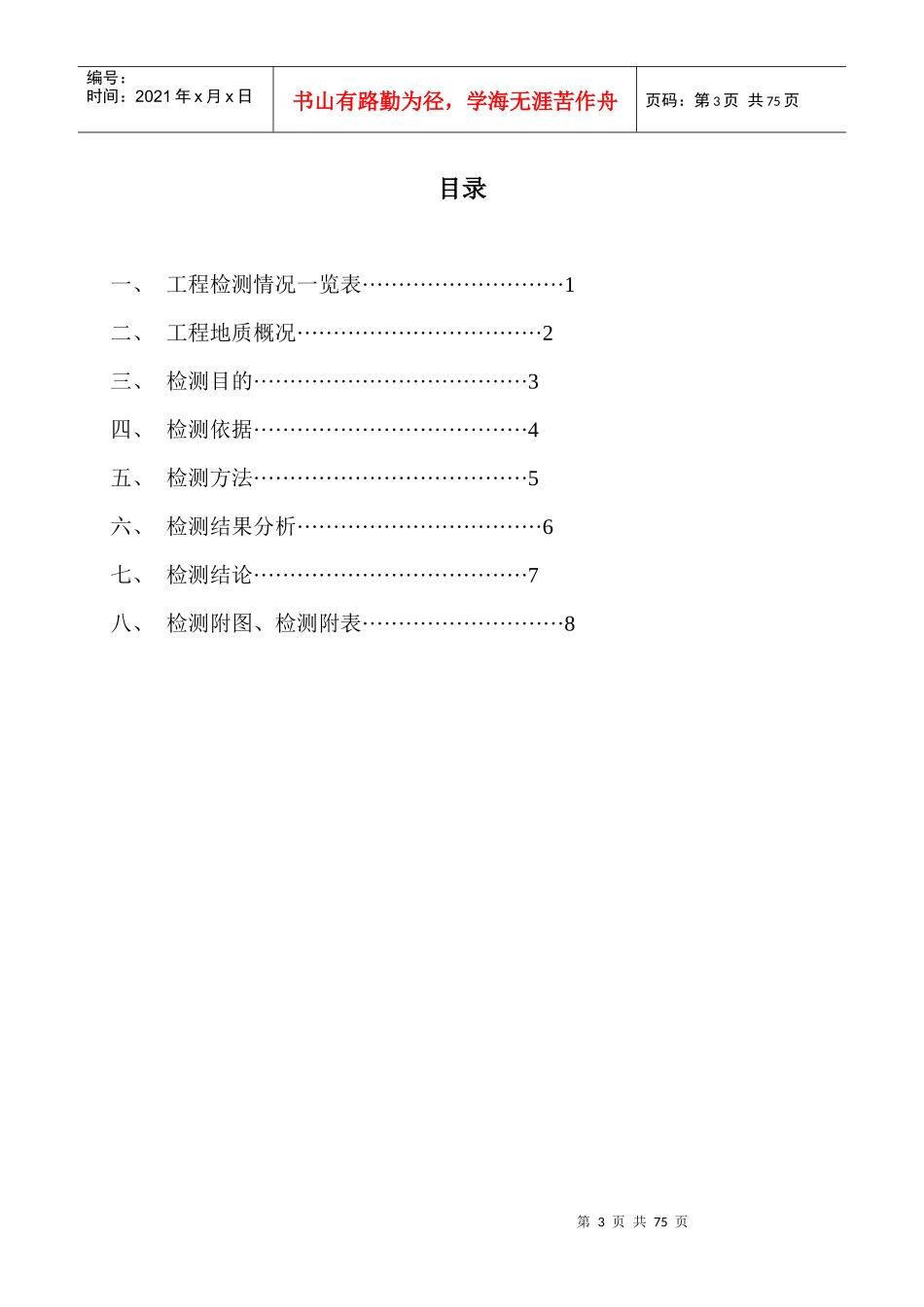

渔光互补光伏电站项目--试桩报告_第3页
3/75
基桩质量检测报告工程名称现场检测人员报告编制人员校对批准管理编号JXTDW20170026检测日期2017年03月15日-2017年03月22日检测单位:报告日期:2科学高效公正诚信管理编号:JXTDW20170026注意事项1、报告无“检测报告专用章”和“计量认证章”无效。2、复制报告未重新加盖“检测报告专用章”和“计量认证章”无效。3、本检测报告无骑缝章无效。4、报告涂改无效。5、对检测报告若有异议,应于收到报告之日起十五日内向检测单位提出,逾期不予受理。检测单位:地址:邮编:电话:传真:第3页共75页2编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共75页目录一、工程检测情况一览表····························1二、工程地质概况··································2三、检测目的······································3四、检测依据······································4五、检测方法······································5六、检测结果分析··································6七、检测结论······································7八、检测附图、检测附表····························8第4页共75页第3页共75页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共75页一、工程检测情况一览表工程名称工程地点委托单位建设单位勘察单位设计单位施工单位监理单位桩型预应力混凝土管桩设计单桩竖向抗压承载力极限值(kN)/设计单桩竖向抗拔承载力极限值(kN)32设计单桩水平承载力极限值(KN)4地基基础设计等级丙级桩长(m)9-10m桩径(m)0.30砼设计强度等级C80设计持力层粉质粘土基桩总数(根)8检测内容方法低应变法(根)单桩竖向抗拔静载试验(根)单桩水平静载试验(根)单桩竖向抗压静载试验(根)数量888/检测仪器/编号基桩动测仪/KS0801百分表(0-30mm)/TD-B1TD-百分表(0-30mm)//第5页共75页第4页共75页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共75页B2TD-B3TD-B4TD-B1TD-B2TD-B3TD-B4检测结论1、低应变法根据低应变检测数据判定:所检测的8根试桩中,Ⅰ类桩8根,Ⅱ类桩0根,其桩身完整性质量满足设计要求。2、单桩竖向抗拔静载试验S2、S3、S4、S6、S8桩的实测单桩竖向抗拔极限承载力均不小于32kN,该5根桩的单桩竖向抗拔极限承载力均满足设计要求;S1、S5、S7桩的实测单桩竖向抗拔承载力在加载至29KN时上拔量超过100mm,已满足终止加载条件,故S1、S5、S7该3根桩实测单桩竖向抗拔极限承载力为26KN,不符合设计要求。3、单桩水平静载试验S1、S2、S3、S4、S5、S6、S7、S8桩的实测单桩水平极限承载力均不小于4kN,该8根桩的单桩水平极限承载力均满足设计要求。二、工程地质概况依据xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx工程地质资料,地质勘探基本情况见下表:第6页共75页第5页共75页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共75页三、检测目的1、低应变法检测目的:检测桩身缺陷及其位置,判定桩身完整性类别。2、单桩竖向抗拔静载试验检测目的:检测单桩的竖向抗拔承载力,判定单桩竖向抗拔承载力是否满足设计要求。3、单桩水平静载试验检测目的:检测单桩的水平承载力,判定单桩水平承载力是否满足设计要求。四、检测依据1、江西省建设工程安全质量监督管理局赣建质监字(2011)16号文2、《建筑桩基技术规范》(JGJ94-2008)3、《建筑基桩检测技术规范》(JGJ106-2014)4、《建筑地基基础设计规范》(GB50007-2011)5、设计图纸及相关说明文件五、检测方法1、低应变法(简称动测法)2、单桩竖向抗拔静载试验序号土层名称土层特征厚度(m)地基承载力特征值fak(kPa)详见地勘报告第7页共75页第6页共75页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共75页3、单桩...
