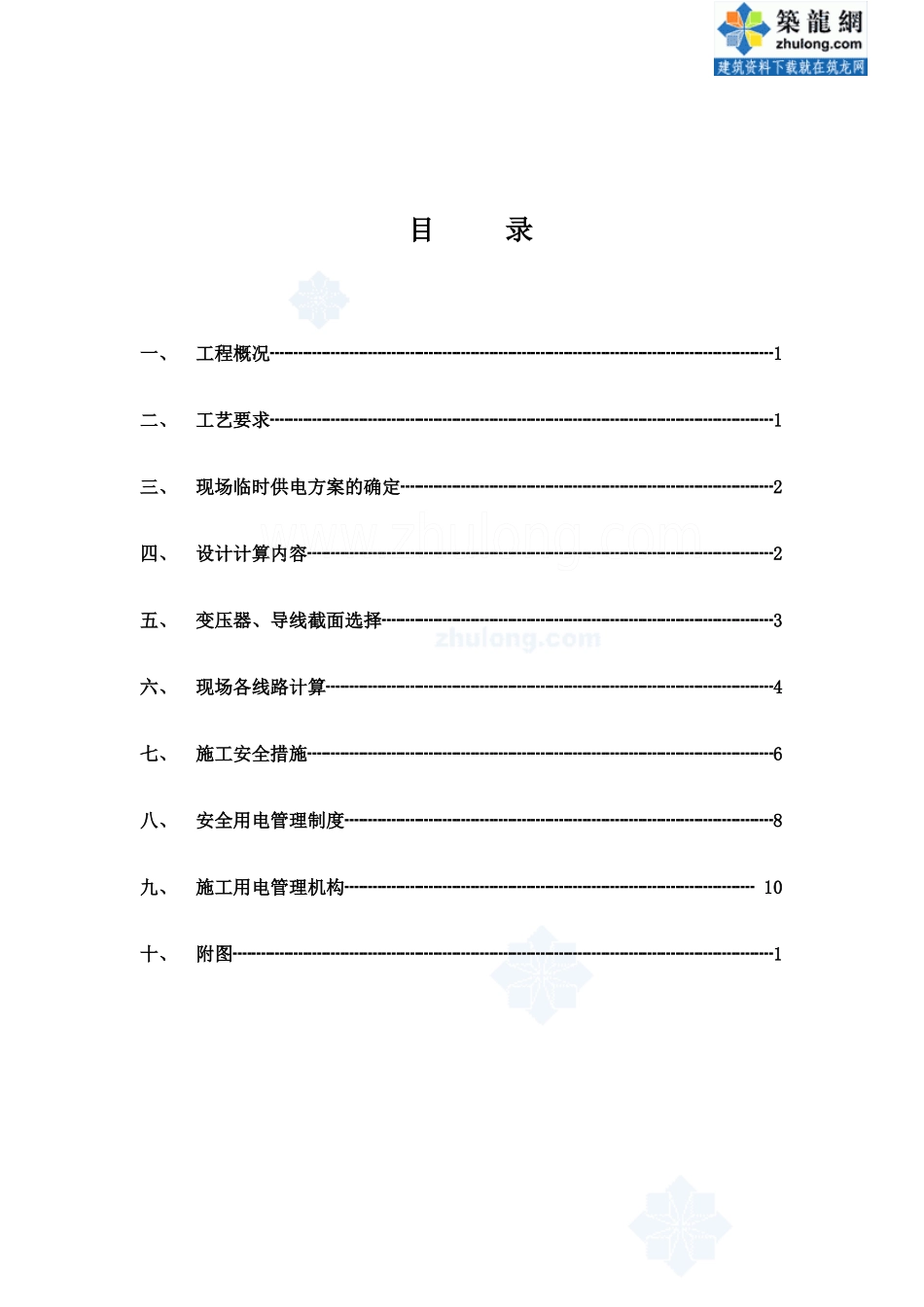

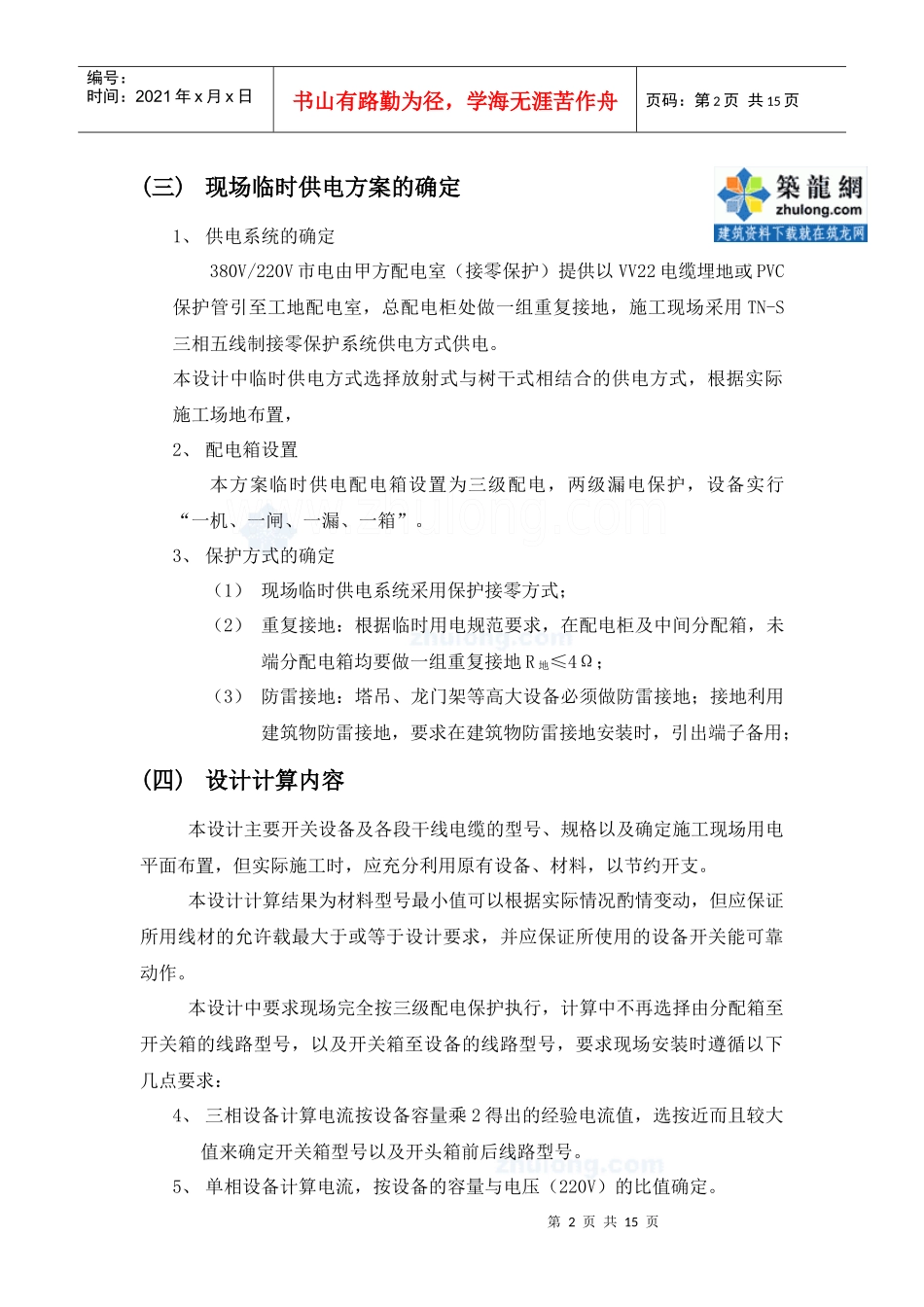

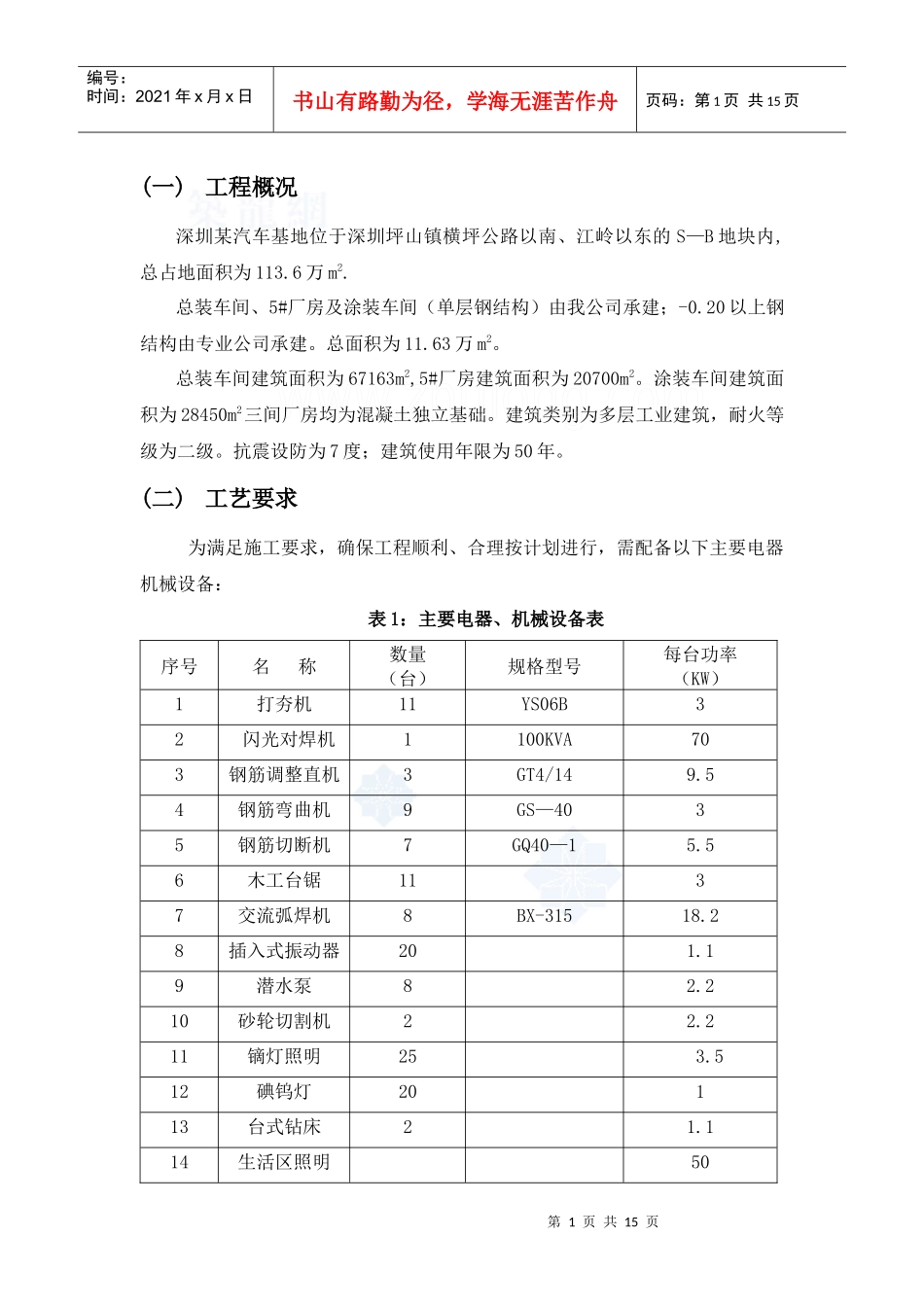

目录一、工程概况┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉1二、工艺要求┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉1三、现场临时供电方案的确定┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉2四、设计计算内容┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉2五、变压器、导线截面选择┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉3六、现场各线路计算┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉4七、施工安全措施┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉6八、安全用电管理制度┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉8九、施工用电管理机构┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉10十、附图┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉┉1第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页(一)工程概况深圳某汽车基地位于深圳坪山镇横坪公路以南、江岭以东的S—B地块内,总占地面积为113.6万m2.总装车间、5#厂房及涂装车间（单层钢结构）由我公司承建；-0.20以上钢结构由专业公司承建。总面积为11.63万m2。总装车间建筑面积为67163m2,5#厂房建筑面积为20700m2。涂装车间建筑面积为28450m2三间厂房均为混凝土独立基础。建筑类别为多层工业建筑，耐火等级为二级。抗震设防为7度；建筑使用年限为50年。(二)工艺要求为满足施工要求，确保工程顺利、合理按计划进行，需配备以下主要电器机械设备：表1：主要电器、机械设备表序号名称数量（台）规格型号每台功率（KW）1打夯机11YS06B32闪光对焊机1100KVA703钢筋调整直机3GT4/149.54钢筋弯曲机9GS—4035钢筋切断机7GQ40—15.56木工台锯1137交流弧焊机8BX-31518.28插入式振动器201.19潜水泵82.210砂轮切割机22.211镝灯照明253.512碘钨灯20113台式钻床21.114生活区照明50第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页(三)现场临时供电方案的确定1、供电系统的确定380V/220V市电由甲方配电室（接零保护）提供以VV22电缆埋地或PVC保护管引至工地配电室，总配电柜处做一组重复接地，施工现场采用TN-S三相五线制接零保护系统供电方式供电。本设计中临时供电方式选择放射式与树干式相结合的供电方式，根据实际施工场地布置，2、配电箱设置本方案临时供电配电箱设置为三级配电，两级漏电保护，设备实行“一机、一闸、一漏、一箱”。3、保护方式的确定（1）现场临时供电系统采用保护接零方式；（2）重复接地：根据临时用电规范要求，在配电柜及中间分配箱，未端分配电箱均要做一组重复接地R地≤4Ω；（3）防雷接地：塔吊、龙门架等高大设备必须做防雷接地；接地利用建筑物防雷接地，要求在建筑物防雷接地安装时，引出端子备用；(四)设计计算内容本设计主要开关设备及各段干线电缆的型号、规格以及确定施工现场用电平面布置，但实际施工时，应充分利用原有设备、材料，以节约开支。本设计计算结果为材料型号最小值可以根据实际情况酌情变动，但应保证所用线材的允许载最大于或等于设计要求，并应保证所使用的设备开关能可靠动作。本设计中要求现场完全按三级配电保护执行，计算中不再选择由分配箱至开关箱的线路型号，以及开关箱至设备的线路型号，要求现场安装时遵循以下几点要求：4、三相设备计算电流按设备容量乘2得出的经验电流值，选按近而且较大值来确定开关箱型号以及开头箱前后线路型号。5、单相设备计算电流，按设备的容量与电压（220V）的比值确定。第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页6、开关箱必须装隔离开关和漏电保护器，漏电保护器额定漏电动作电流按规范选择，若设备不需要零线时则装PE端子板，否则需设N和PE端子板。(五)变压器、导线截面选择现场用电情况表序号名称单台功率KW数量合计功率KW备注1闪光对焊机100KVA1702交流弧焊机26KVA8145.63砂轮切割机2.224.44钢筋弯曲机39275钢筋切断机5.5738.56木工台锯3.011337平板振动器2.248.88插入式振动器1.120229潜水泵2.2817.610打夯机3113311镝灯...
