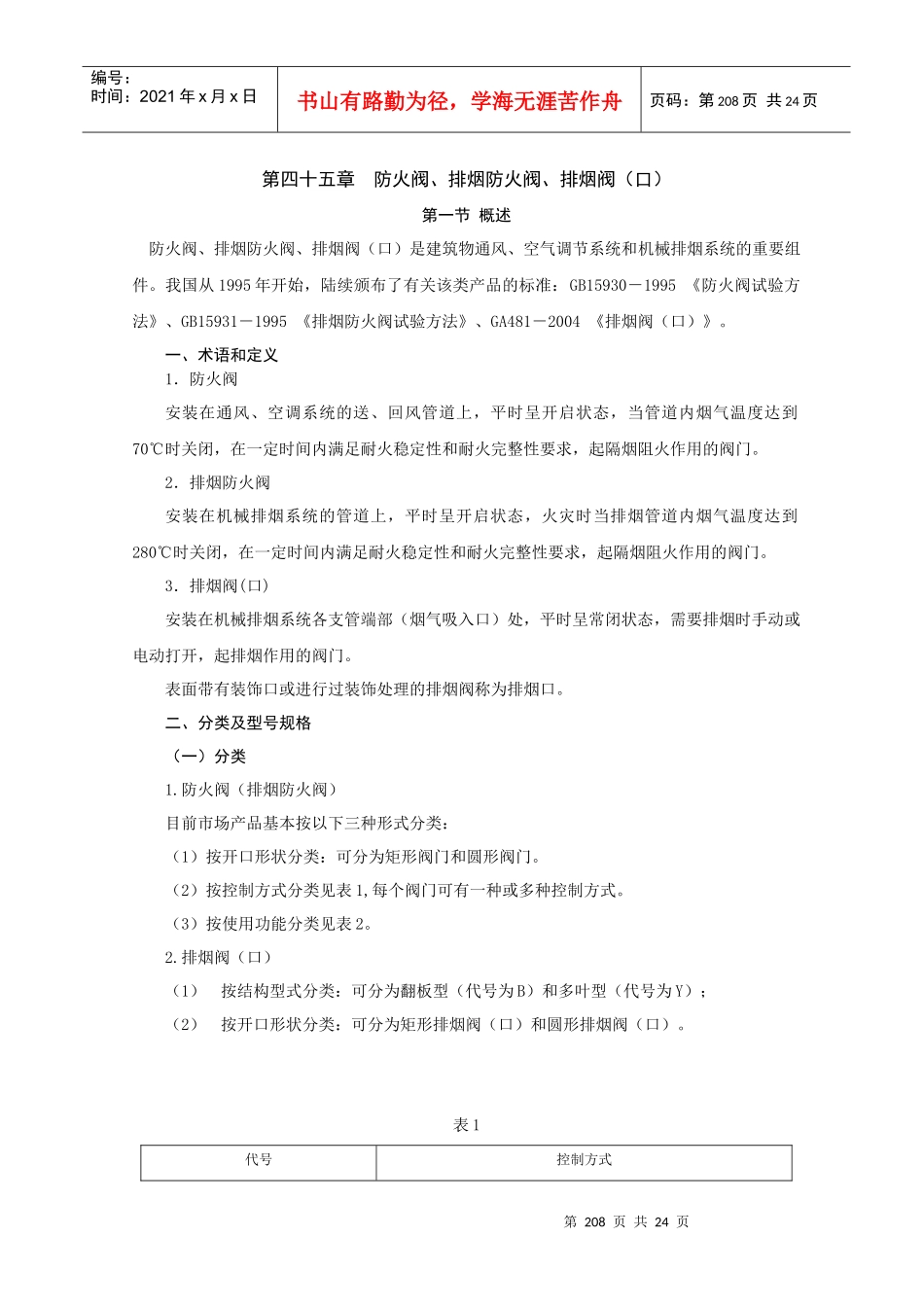

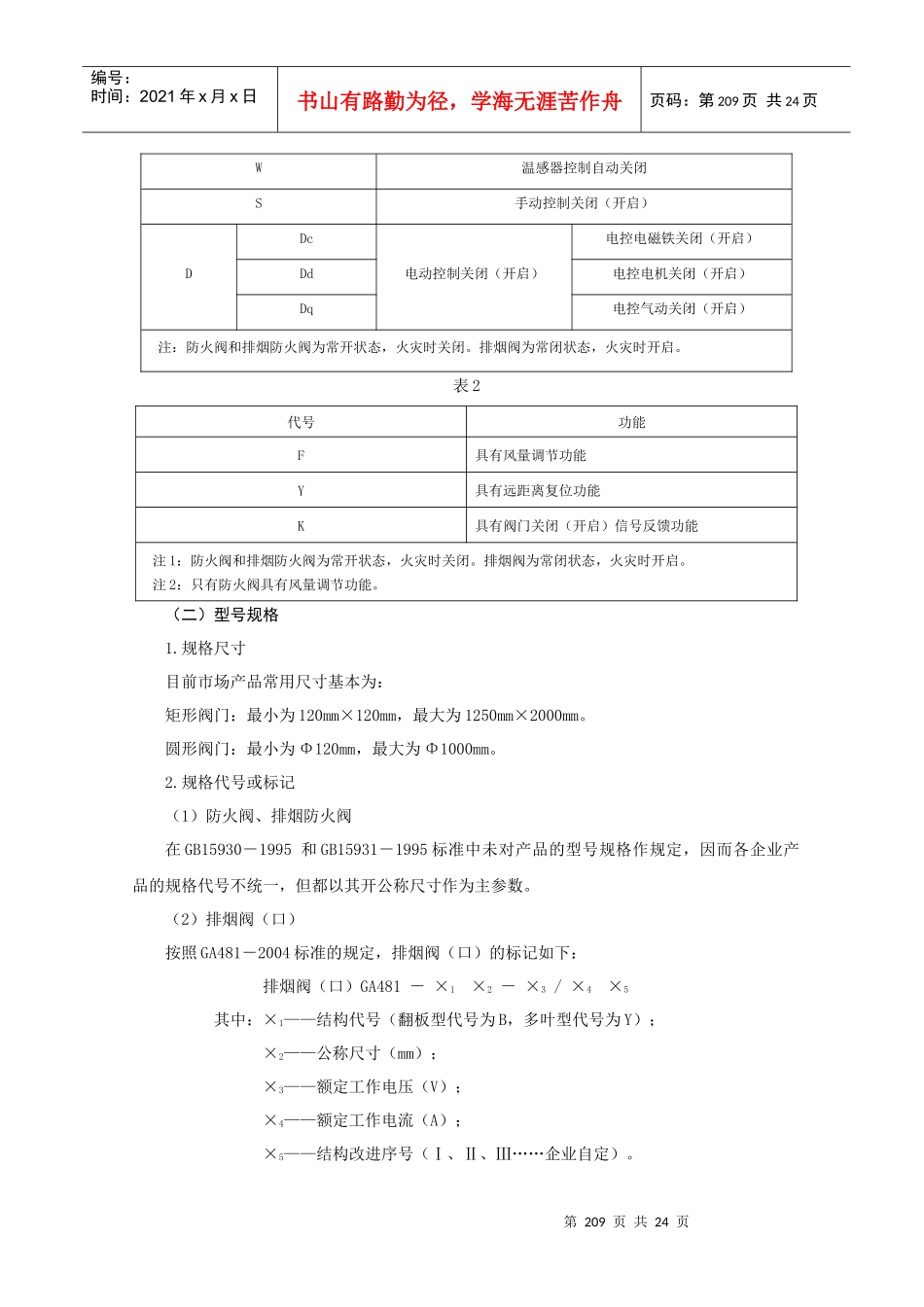

第208页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第208页共24页第四十五章防火阀、排烟防火阀、排烟阀（口）第一节概述防火阀、排烟防火阀、排烟阀（口）是建筑物通风、空气调节系统和机械排烟系统的重要组件。我国从1995年开始，陆续颁布了有关该类产品的标准：GB15930－1995《防火阀试验方法》、GB15931－1995《排烟防火阀试验方法》、GA481－2004《排烟阀（口）》。一、术语和定义1．防火阀安装在通风、空调系统的送、回风管道上，平时呈开启状态，当管道内烟气温度达到70℃时关闭，在一定时间内满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。2．排烟防火阀安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280℃时关闭，在一定时间内满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。3．排烟阀(口)安装在机械排烟系统各支管端部（烟气吸入口）处，平时呈常闭状态，需要排烟时手动或电动打开，起排烟作用的阀门。表面带有装饰口或进行过装饰处理的排烟阀称为排烟口。二、分类及型号规格（一）分类1.防火阀（排烟防火阀）目前市场产品基本按以下三种形式分类：（1）按开口形状分类：可分为矩形阀门和圆形阀门。（2）按控制方式分类见表1,每个阀门可有一种或多种控制方式。（3）按使用功能分类见表2。2.排烟阀（口）（1）按结构型式分类：可分为翻板型（代号为B）和多叶型（代号为Y）；（2）按开口形状分类：可分为矩形排烟阀（口）和圆形排烟阀（口）。表1代号控制方式第209页共24页第208页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第209页共24页W温感器控制自动关闭S手动控制关闭（开启）DDc电动控制关闭（开启）电控电磁铁关闭（开启）Dd电控电机关闭（开启）Dq电控气动关闭（开启）注：防火阀和排烟防火阀为常开状态，火灾时关闭。排烟阀为常闭状态，火灾时开启。表2代号功能F具有风量调节功能Y具有远距离复位功能K具有阀门关闭（开启）信号反馈功能注1：防火阀和排烟防火阀为常开状态，火灾时关闭。排烟阀为常闭状态，火灾时开启。注2：只有防火阀具有风量调节功能。（二）型号规格1.规格尺寸目前市场产品常用尺寸基本为：矩形阀门：最小为120mm×120mm，最大为1250mm×2000mm。圆形阀门：最小为Φ120mm，最大为Φ1000mm。2.规格代号或标记（1）防火阀、排烟防火阀在GB15930－1995和GB15931－1995标准中未对产品的型号规格作规定，因而各企业产品的规格代号不统一，但都以其开公称尺寸作为主参数。（2）排烟阀（口）按照GA481－2004标准的规定，排烟阀（口）的标记如下：排烟阀（口）GA481－×1×2－×3/×4×5其中：×1——结构代号（翻板型代号为B，多叶型代号为Y）；×2——公称尺寸（mm）；×3——额定工作电压（V）；×4——额定工作电流（A）；×5——结构改进序号（Ⅰ、Ⅱ、Ⅲ……企业自定）。第210页共24页第209页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第210页共24页示例：排烟阀GA481-Y400×400-24/.03表示符合GA481要求的矩形排烟阀，结构为多叶型，公称尺寸为400mm×400mm，额定工作电压为24V，额定工作电流为0.3A。三、结构要求及工作原理1．基本结构防火阀和排烟防火阀的结构基本是一致的，见图1。区别在于防火阀温感器的动作温度为70℃，排烟防火阀温感器的动作温度为280℃。为了具有风量调节功能，防火阀将凸轮换为棘轮。排烟阀的基本结构见图2。2．工作原理防火阀和排烟防火阀的工作原理是一样的，执行机构见图3。火灾时当管道内的烟气温度达到70℃（或280℃）时，温感器②熔断，拉簧③从拉伸状态恢复到常态，杠杆⑦动作使杠杆⑦和凸（棘）轮⑥脱开，转轴⑧转动，阀门关闭。也可以拉动拉索⑨，使杠杆⑦和凸（棘）轮⑥脱开，转轴⑧转动，关闭阀门。或使电磁铁①通电动作，拉动杠杆⑦动作，使杠杆⑦和凸（棘）轮⑥脱开，转轴⑧转动，关闭阀门。排烟阀的工作原理与防火阀和排烟防火阀相似，但动作方向相反，即排烟阀是动作开启，而不是关闭。第211页共24页第210页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦...
