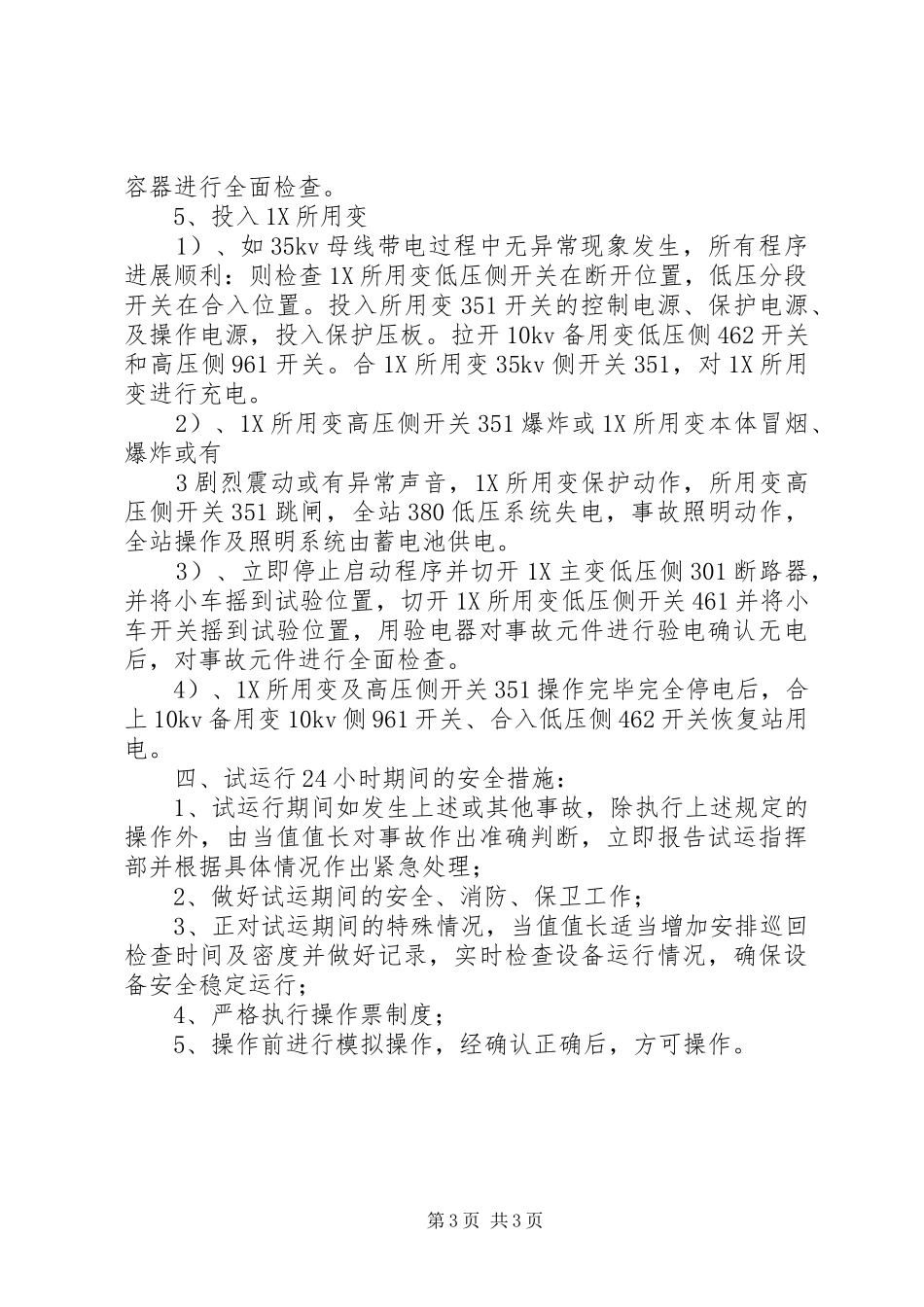

风电场变电站启动方案[小编推荐]京能赛汗风电220kv变电站启动试验事故应急方案一、设备概况京能赛汗风电场220kv变电站全站有120mva主变压器一台、220kv出线一条、220kv系统为单元接线方式、35kv主接线形式为单母线接线、包括1台所用变和一组svg动态无功补偿装置、电缆出线4条，全站采用综合自动化管理。本次启动范围：220kv赛温线；京能赛汗风电变电站220kv母线、1X主变、35kv系统和1X所变。二、启动前应具备的条件：1、所有电气一次设备全部安装调试完毕，并验收合格；2、所有电气二次设备全部安装调试完毕，并验收合格；3、所有临时接地线均已拆除，刀闸、接地刀闸均应在断开位置；4、启动委员会成立，京能赛汗风电变电站运行工作安排就绪；5、消防设施齐全，按照制图摆放就位，站内通讯畅通（尤其是对内蒙中调和锡盟区调的调度台电话通讯畅通，录音系统完好能够正常录音）；6、综合自动化系统已安装调试完毕，并验收合格；7、各保护定值已按调度要求整定完毕，并做了传动试验。三、启动试验进程中预想事故及应对措施：1、220kv母线充电：1）、我站220kv母线pt219入、赛温线出口2516刀闸入、25111刀闸入、开关251合，赛温线251开关给220kv系统充电。2）、母线pt冒烟、爆炸或有其他异常声音及剧烈震动。3）、立即停止启动程序，立即切开251断路器后拉开2516和2511隔离开关，拉开219隔离开关，并通知内蒙中调说明原因，用验电器对母线pt进行验电确无电压后合入2197pt接地刀闸，，第1页共3页对母线pt进行全面检查。2、1X主变充电：1）、如母线充电过程中无异常现象发生，所有程序进展顺利：给上并检查1X主变两侧开关控制电源、合闸电源、保护电源、风冷电源、有载调压电源，按调度要求投入1X主变压器主保护及后备保护；合2516、2511隔离开关，合赛温线251断路器给1X主变压器充电。2）、1X主变压器冒烟，重瓦斯及差动保护动作，1X主变251开关跳闸；或套管爆炸差动保护动作，1X主变301开关跳闸。3）、立即停止启动试验程序，开启1X主变压器风冷装置，拉开2516、2511刀闸，切开1X主变压器两侧开关控制电源、合闸电源、保护电源、有载调压电源，用验电器对1X主变引线进行验电确无电压后，对1X主变进行全面检查后通知内蒙中调说明原因。3、35kv系统i母线带电1）、如1X主变压器充电过程中无异常现象发生，所有程序进展顺利：合35kvi段pt刀闸319，合1X主变压器35kv侧出线开关301为35kvi段母线充电。22）、母线pt冒烟、爆炸或有其他异常声音及剧烈震动，1X主变压器低压侧后备保护动作，301开关跳闸；3）、立即停止启动程序并拉开35kv母线pt刀闸319，立即用验电器对母线pt进行验电确无电压后，对母线pt进行全面检查。4、对35kv、svg动态无功补偿装置充电1）、分别合入35kv电容器出口开关357对电容器进行充电试验。2）、35kv电容器冒烟、爆炸，电容器保护动作，电容器出口开关跳闸。3）、立即停止启动程序并切开35kv母线出口开关357，拉开电容器3576甲和3576乙隔离开关，合入故障电容器接地放电刀闸将电容器完全放电，完全放电5分钟后接地刀闸在合闸位置。用验电器对故障电容器进行验电确认无电后，对故障电第2页共3页容器进行全面检查。5、投入1X所用变1）、如35kv母线带电过程中无异常现象发生，所有程序进展顺利：则检查1X所用变低压侧开关在断开位置，低压分段开关在合入位置。投入所用变351开关的控制电源、保护电源、及操作电源，投入保护压板。拉开10kv备用变低压侧462开关和高压侧961开关。合1X所用变35kv侧开关351，对1X所用变进行充电。2）、1X所用变高压侧开关351爆炸或1X所用变本体冒烟、爆炸或有3剧烈震动或有异常声音，1X所用变保护动作，所用变高压侧开关351跳闸，全站380低压系统失电，事故照明动作，全站操作及照明系统由蓄电池供电。3）、立即停止启动程序并切开1X主变低压侧301断路器，并将小车摇到试验位置，切开1X所用变低压侧开关461并将小车开关摇到试验位置，用验电器对事故元件进行验电确认无电后，对事故元件进行全面检查。4）、1X所用变及高压侧开关351操作完毕完全停电后，合上10kv备用变10kv侧961开关、合入低压侧462开关恢复站用电。四、试运行24小时期间的安全...
