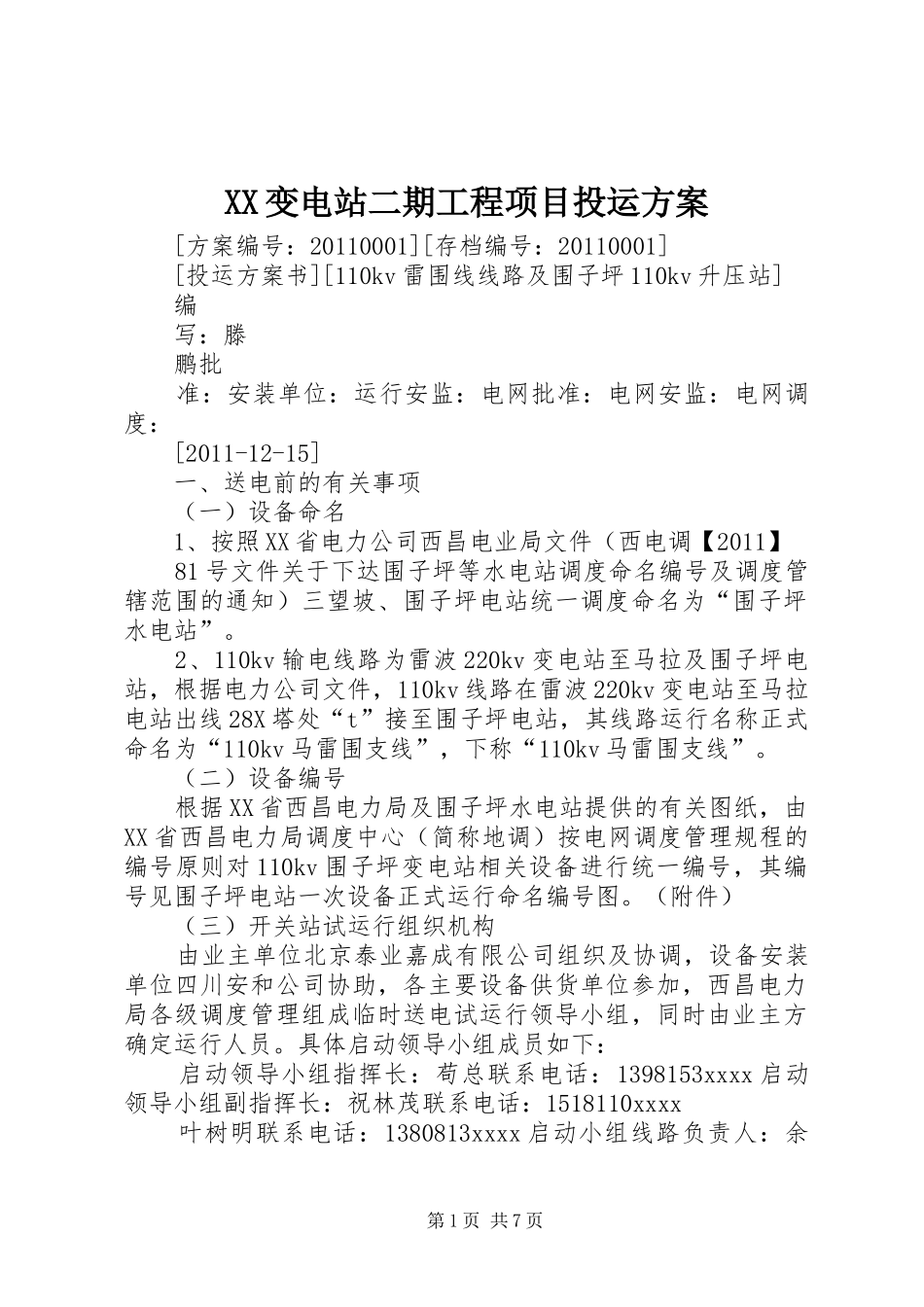

XX变电站二期工程项目投运方案[方案编号：20110001][存档编号：20110001][投运方案书][110kv雷围线线路及围子坪110kv升压站]编写：滕鹏批准：安装单位：运行安监：电网批准：电网安监：电网调度：[2011-12-15]一、送电前的有关事项（一）设备命名1、按照XX省电力公司西昌电业局文件（西电调【2011】81号文件关于下达围子坪等水电站调度命名编号及调度管辖范围的通知）三望坡、围子坪电站统一调度命名为“围子坪水电站”。2、110kv输电线路为雷波220kv变电站至马拉及围子坪电站，根据电力公司文件，110kv线路在雷波220kv变电站至马拉电站出线28X塔处“t”接至围子坪电站，其线路运行名称正式命名为“110kv马雷围支线”，下称“110kv马雷围支线”。（二）设备编号根据XX省西昌电力局及围子坪水电站提供的有关图纸，由XX省西昌电力局调度中心（简称地调）按电网调度管理规程的编号原则对110kv围子坪变电站相关设备进行统一编号，其编号见围子坪电站一次设备正式运行命名编号图。（附件）（三）开关站试运行组织机构由业主单位北京泰业嘉成有限公司组织及协调，设备安装单位四川安和公司协助，各主要设备供货单位参加，西昌电力局各级调度管理组成临时送电试运行领导小组，同时由业主方确定运行人员。具体启动领导小组成员如下：启动领导小组指挥长：苟总联系电话：1398153xxxx启动领导小组副指挥长：祝林茂联系电话：1518110xxxx叶树明联系电话：1380813xxxx启动小组线路负责人：余第1页共7页俊辉联系电话：1338826xxxx西昌电力公司负责人：陈庆芳联系电话：1388148xxxx（2217）参加成员：杜刚、陈从良、滕鹏围子坪电站运行管理员：赵雪屏、严富英、围子坪电站值班室值班员：肖心莲、张友伦、李芳秀等共12人雷波220kv变电站值班员：电话：西昌电力公司调度值班室：电话：0834-383xxxx0834-383xxxx0834-322xxxx传真：0834-383xxxx雷波220kv变电站值班室电话：围子坪电站中控室值班室电话：0834-885xxxx（4268）马拉电站中控室值班室电话：（4267）后勤及交通保障负责人：杨庆电话：1303652xxxx备注：1、括号内为电业局内部短号2、值班员名单见附件（机组启动值班人员表）二、运行前应具备的条件1、110kv雷围线123开关间隔启动设备已按西电调（2011）81号文件的规定进行了统一调度命名和编号；验收启动小组同意启动投产；地调值班员同意启动操作。2、间隔以及线路启动设备已向地调部门办理了新设备投运手续并获批准3、新架设的雷波220kv变电站至围子坪电站升压站的马雷围支线线路安装完善，验收合格，核相正确，地线及其它措施全部拆除，具备送电条件。（由于雷马线已经投运，故联系马拉电站退出雷马线运行连接好28X塔处至围子坪电站的引流线。）4、新安装的围子坪围子坪电站升压站gis一次连接单元安装完善，验收合格，安全措施全部拆除及退出，具备送电条件。5、新安装的围子坪围子坪电站升压站1X、2Xb及附属设备装置安装完善，验收合格，地线及其它措施全部拆除，具备送电条件。6、gis内的110kv线路断路器、线路pt、母线pt及避雷器安装调试完毕并验收合格，安全措施全部拆除及退出，具备第2页共7页送电条件。7、1Xb、2Xb高、中、低压侧（2Xb为高、低压侧）断路及所属一次单元安装完善，验收合格，地线及其它措施全部拆除，具备送电条件。8、变压器1Xb、2Xb中性点避雷器安装调试完毕并验收合格，地线及其它措施全部拆除，具备送电条件。9、6kv、10kv母线、各负荷出线高压开关控制屏及pt以及避雷器均安装调试完毕并验收合格，地线及其它措施全部拆除，具备送电条件。10、各进、出线开关继电保护及自动装置调试完毕，远近控正常及微机控制正常，整组模拟正确。11、1X、2Xb中性点零序电流保护装置调试完毕，整组模拟正确。12、1X、2Xb、继电保护装置调试完毕，远近控正常及微机控制正常，整组模拟正确。13、110kv母线继电保护装置调试完毕，整组模拟正确。14、通信设施符合安全启动和试投运要求，后台控制系统试投运正常，和西昌电业局遥测、遥信通讯正常15、直流系统安装调试完毕，保护及采集装置工作正常，保护整定已经审查通过。16、所有送电系统试验全部完成并合格，保护整定已经审查...
