常用交换机配置培训VIP专享VIP免费

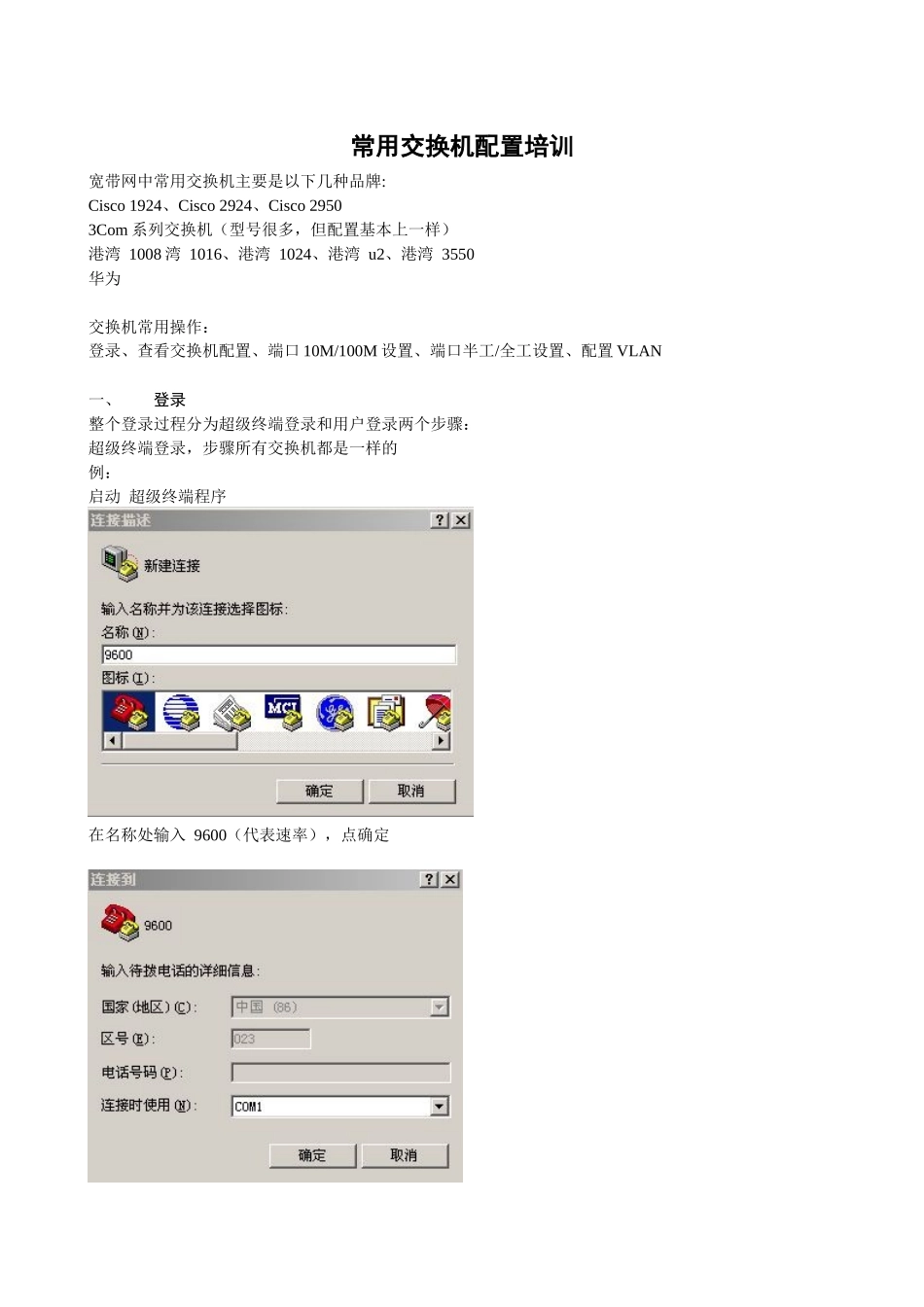

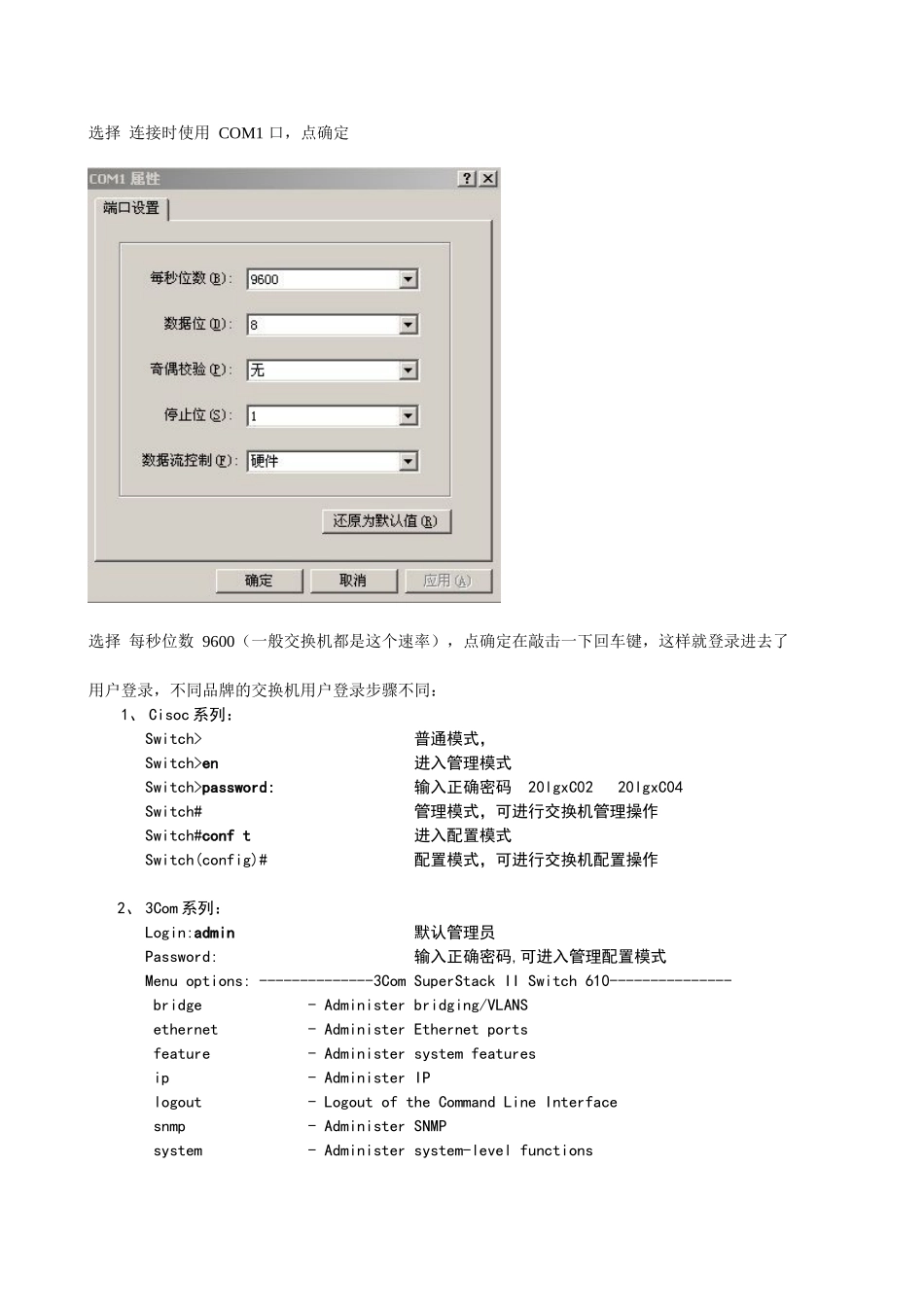

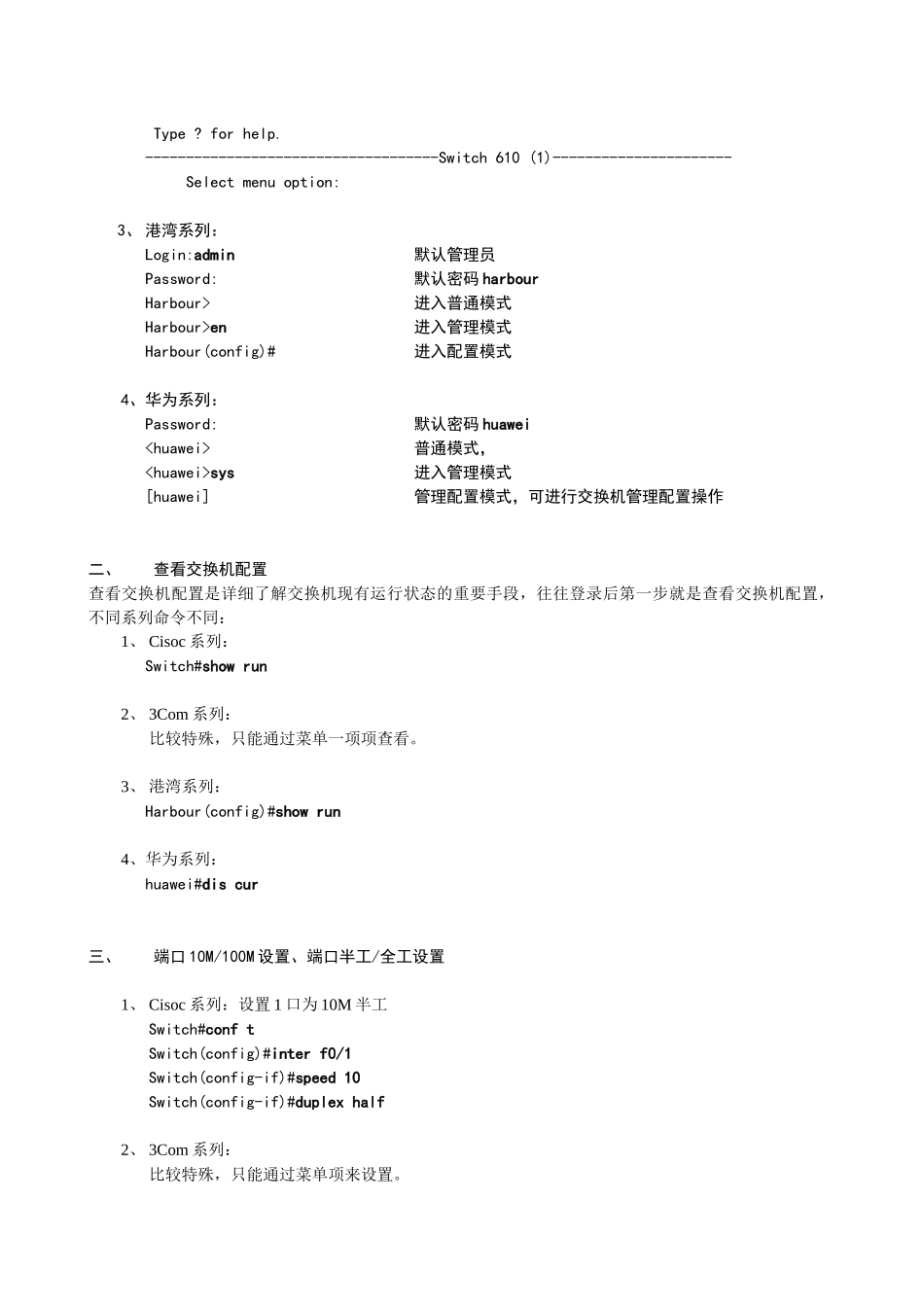

常用交换机配置培训宽带网中常用交换机主要是以下几种品牌:Cisco1924、Cisco2924、Cisco29503Com系列交换机（型号很多，但配置基本上一样）港湾1008湾1016、港湾1024、港湾u2、港湾3550华为交换机常用操作：登录、查看交换机配置、端口10M/100M设置、端口半工/全工设置、配置VLAN一、登录整个登录过程分为超级终端登录和用户登录两个步骤：超级终端登录，步骤所有交换机都是一样的例：启动超级终端程序在名称处输入9600（代表速率），点确定选择连接时使用COM1口，点确定选择每秒位数9600（一般交换机都是这个速率），点确定在敲击一下回车键，这样就登录进去了用户登录，不同品牌的交换机用户登录步骤不同：1、Cisoc系列：Switch>普通模式，Switch>en进入管理模式Switch>password:输入正确密码20lgxC0220lgxC04Switch#管理模式，可进行交换机管理操作Switch#conft进入配置模式Switch(config)#配置模式，可进行交换机配置操作2、3Com系列：Login:admin默认管理员Password:输入正确密码,可进入管理配置模式Menuoptions:--------------3ComSuperStackIISwitch610---------------bridge-Administerbridging/VLANSethernet-AdministerEthernetportsfeature-Administersystemfeaturesip-AdministerIPlogout-LogoutoftheCommandLineInterfacesnmp-AdministerSNMPsystem-Administersystem-levelfunctionsType?forhelp.------------------------------------Switch610(1)----------------------Selectmenuoption:3、港湾系列：Login:admin默认管理员Password:默认密码harbourHarbour>进入普通模式Harbour>en进入管理模式Harbour(config)#进入配置模式4、华为系列：Password:默认密码huawei普通模式，sys进入管理模式[huawei]管理配置模式，可进行交换机管理配置操作二、查看交换机配置查看交换机配置是详细了解交换机现有运行状态的重要手段，往往登录后第一步就是查看交换机配置，不同系列命令不同：1、Cisoc系列：Switch#showrun2、3Com系列：比较特殊，只能通过菜单一项项查看。3、港湾系列：Harbour(config)#showrun4、华为系列：huawei#discur三、端口10M/100M设置、端口半工/全工设置1、Cisoc系列：设置1口为10M半工Switch#conftSwitch(config)#interf0/1Switch(config-if)#speed10Switch(config-if)#duplexhalf2、3Com系列：比较特殊，只能通过菜单项来设置。3、港湾系列：设置1口100M全工Harbour(Config)#configport1autooffHarbour(Config)#configport1duplexfullHarbour(Config)#configport1speed1004、华为系列：设置1口10M全工[huawei]intere0/1（华为2403H-EA的交换机进入端口1口intere1/0/1）[huawei-Ethernet0/1]speed10[huawei-Ethernet0/1]duplexfull四、配置VLAN配置示例：现有一小区，用户已达到400户，用户反映网络不稳定，急需划分VLAN，已减小广播域，提高网络利用效率。该小区主干交换机为24交换机，上连口是1口，数据局提供2个VLANID，一个是430，一个是431，拟定2-12口划到vlan430名字为test1，13-24口划到vlan431名字为test2。1、Cisco系列：Switch#conftSwitch(config)#interf0/1进入端口1Switch(config-if)#speed100设置端口1为100M模式Switch(config-if)#switchportmodetrunk设置该口为trunk模式Switch(config-if)#switchporttrunkencapsulationdot1q设置封装方式为802.1qSwitch(config-if)#exitSwitch(config)#exitSwitch#vlandatabase进入vlan设置Switch(vlan)#vlan430nametest1设置vlan430ID和名字Switch(vlan)#vlan431nametest2设置vlan431ID和名字Switch(vlan)#exitSwitch#conftSwitch(config)#interf0/2进入端口2Switch(config-if)#switchportaccessvlan430把端口2加入vlanID430Switch(config-if)#switchportmodeaccessSwitch(config)#interf0/3进入端口3Switch(config-if)#switchportaccessvlan430把端口3加入vlanID430Switch(config-if)#switchportmodeaccess。。。逐个把4-12端口加入vlan430，13-24端口加入vlan431。。。Switch(config-if)#exitSwitch(config)#exitSwitch#write保存配置2、3Com系列：Menuoptions:--------------3Co...
