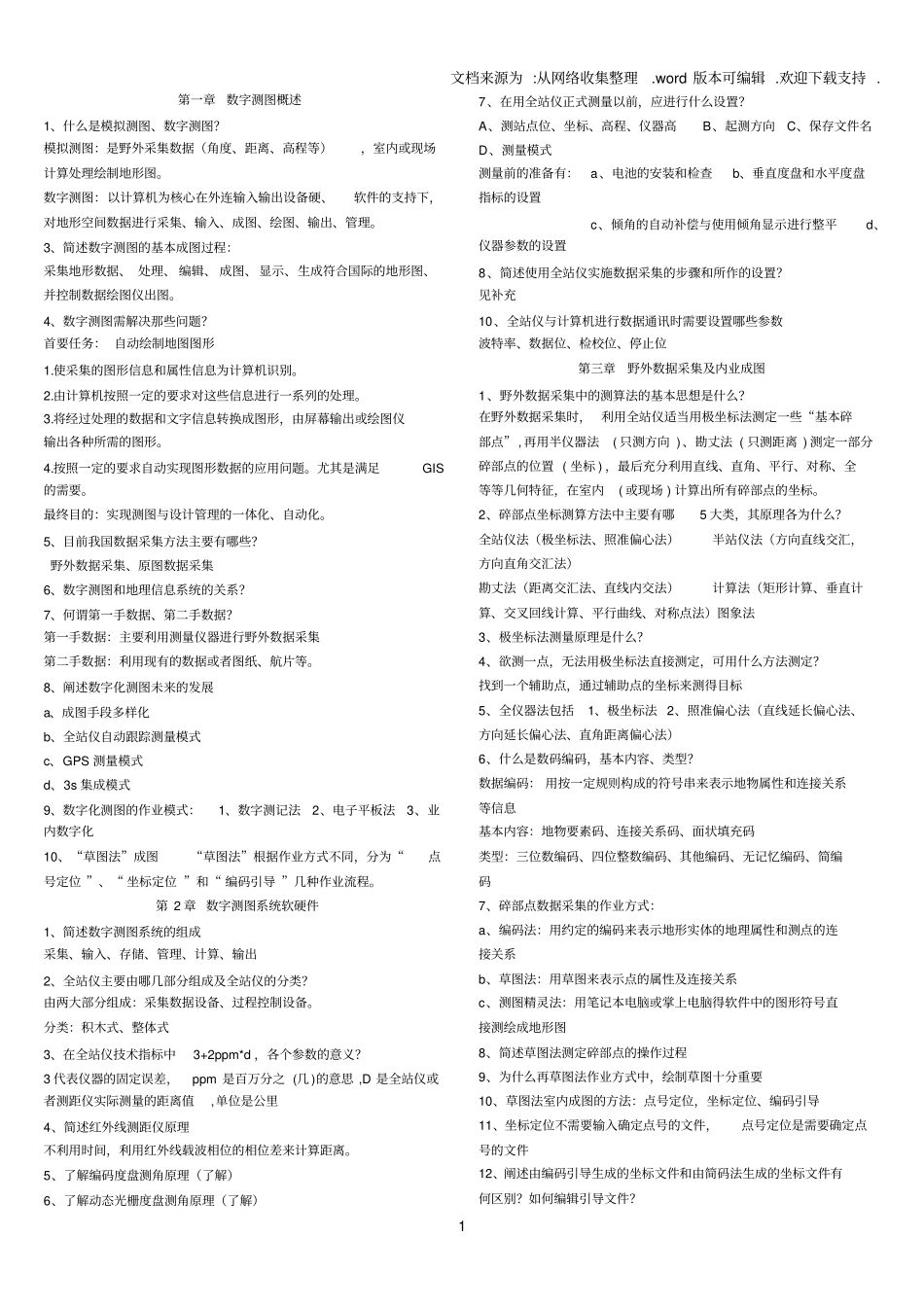

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.1第一章数字测图概述1、什么是模拟测图、数字测图？模拟测图：是野外采集数据（角度、距离、高程等），室内或现场计算处理绘制地形图。数字测图：以计算机为核心在外连输入输出设备硬、软件的支持下，对地形空间数据进行采集、输入、成图、绘图、输出、管理。3、简述数字测图的基本成图过程：采集地形数据、处理、编辑、成图、显示、生成符合国际的地形图、并控制数据绘图仪出图。4、数字测图需解决那些问题？首要任务：自动绘制地图图形1.使采集的图形信息和属性信息为计算机识别。2.由计算机按照一定的要求对这些信息进行一系列的处理。3.将经过处理的数据和文字信息转换成图形，由屏幕输出或绘图仪输出各种所需的图形。4.按照一定的要求自动实现图形数据的应用问题。尤其是满足GIS的需要。最终目的：实现测图与设计管理的一体化、自动化。5、目前我国数据采集方法主要有哪些？野外数据采集、原图数据采集6、数字测图和地理信息系统的关系？7、何谓第一手数据、第二手数据？第一手数据：主要利用测量仪器进行野外数据采集第二手数据：利用现有的数据或者图纸、航片等。8、阐述数字化测图未来的发展a、成图手段多样化b、全站仪自动跟踪测量模式c、GPS测量模式d、3s集成模式9、数字化测图的作业模式：1、数字测记法2、电子平板法3、业内数字化10、“草图法”成图“草图法”根据作业方式不同，分为“点号定位”、“坐标定位”和“编码引导”几种作业流程。第2章数字测图系统软硬件1、简述数字测图系统的组成采集、输入、存储、管理、计算、输出2、全站仪主要由哪几部分组成及全站仪的分类？由两大部分组成：采集数据设备、过程控制设备。分类：积木式、整体式3、在全站仪技术指标中3+2ppm*d，各个参数的意义？3代表仪器的固定误差，ppm是百万分之(几)的意思,D是全站仪或者测距仪实际测量的距离值,单位是公里4、简述红外线测距仪原理不利用时间，利用红外线载波相位的相位差来计算距离。5、了解编码度盘测角原理（了解）6、了解动态光栅度盘测角原理（了解）7、在用全站仪正式测量以前，应进行什么设置？A、测站点位、坐标、高程、仪器高B、起测方向C、保存文件名D、测量模式测量前的准备有：a、电池的安装和检查b、垂直度盘和水平度盘指标的设置c、倾角的自动补偿与使用倾角显示进行整平d、仪器参数的设置8、简述使用全站仪实施数据采集的步骤和所作的设置？见补充10、全站仪与计算机进行数据通讯时需要设置哪些参数波特率、数据位、检校位、停止位第三章野外数据采集及内业成图1、野外数据采集中的测算法的基本思想是什么？在野外数据采集时，利用全站仪适当用极坐标法测定一些“基本碎部点”,再用半仪器法(只测方向)、勘丈法(只测距离)测定一部分碎部点的位置(坐标)，最后充分利用直线、直角、平行、对称、全等等几何特征，在室内(或现场)计算出所有碎部点的坐标。2、碎部点坐标测算方法中主要有哪5大类，其原理各为什么？全站仪法（极坐标法、照准偏心法）半站仪法（方向直线交汇，方向直角交汇法）勘丈法（距离交汇法、直线内交法）计算法（矩形计算、垂直计算、交叉回线计算、平行曲线、对称点法）图象法3、极坐标法测量原理是什么？4、欲测一点，无法用极坐标法直接测定，可用什么方法测定？找到一个辅助点，通过辅助点的坐标来测得目标5、全仪器法包括1、极坐标法2、照准偏心法（直线延长偏心法、方向延长偏心法、直角距离偏心法）6、什么是数码编码，基本内容、类型？数据编码：用按一定规则构成的符号串来表示地物属性和连接关系等信息基本内容：地物要素码、连接关系码、面状填充码类型：三位数编码、四位整数编码、其他编码、无记忆编码、简编码7、碎部点数据采集的作业方式：a、编码法：用约定的编码来表示地形实体的地理属性和测点的连接关系b、草图法：用草图来表示点的属性及连接关系c、测图精灵法：用笔记本电脑或掌上电脑得软件中的图形符号直接测绘成地形图8、简述草图法测定碎部点的操作过程9、为什么再草图法作业方式中，绘制草图十分重要10、草图法室内成图的方法：点号定位，坐标定位、编码引导11、坐...
