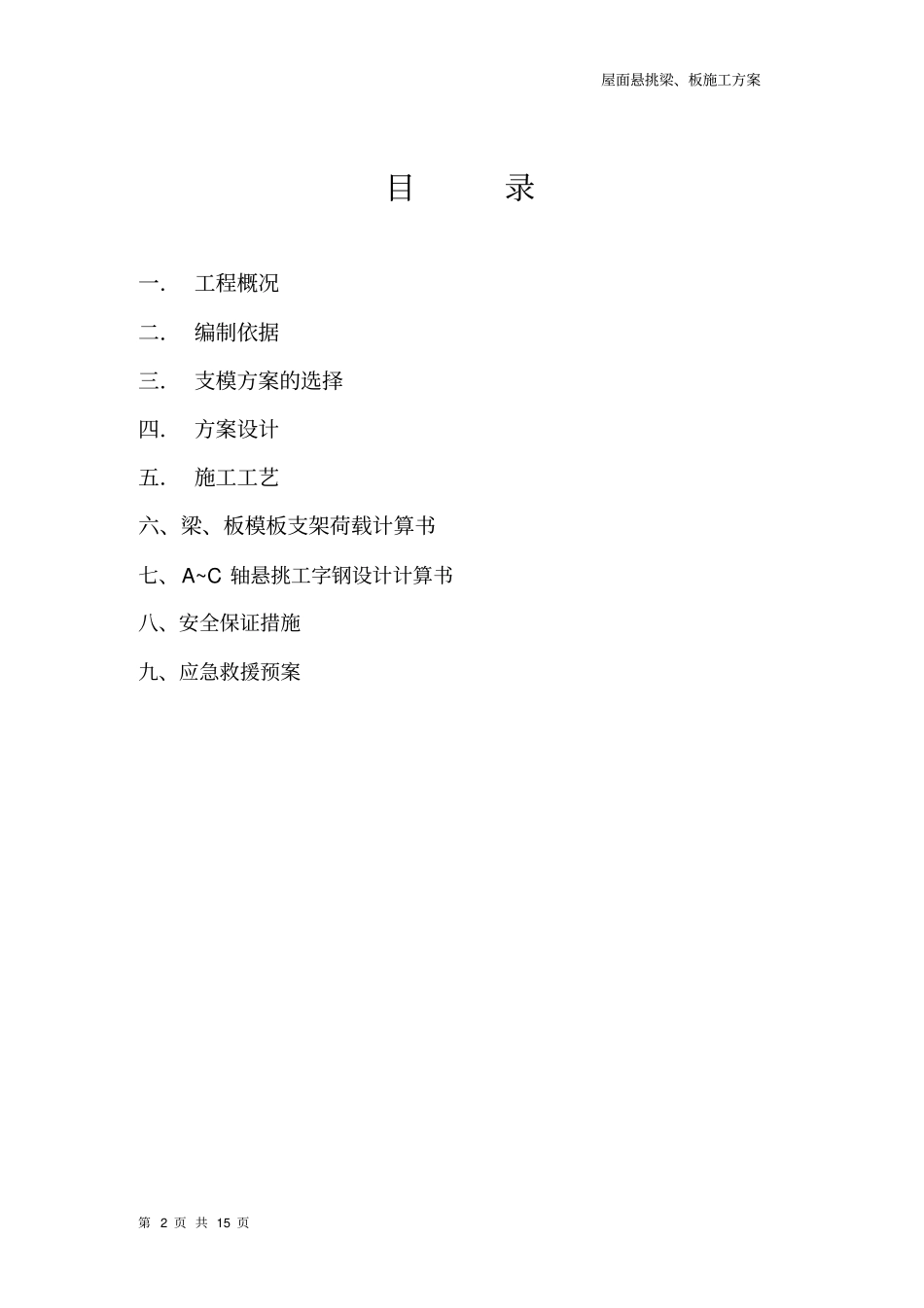

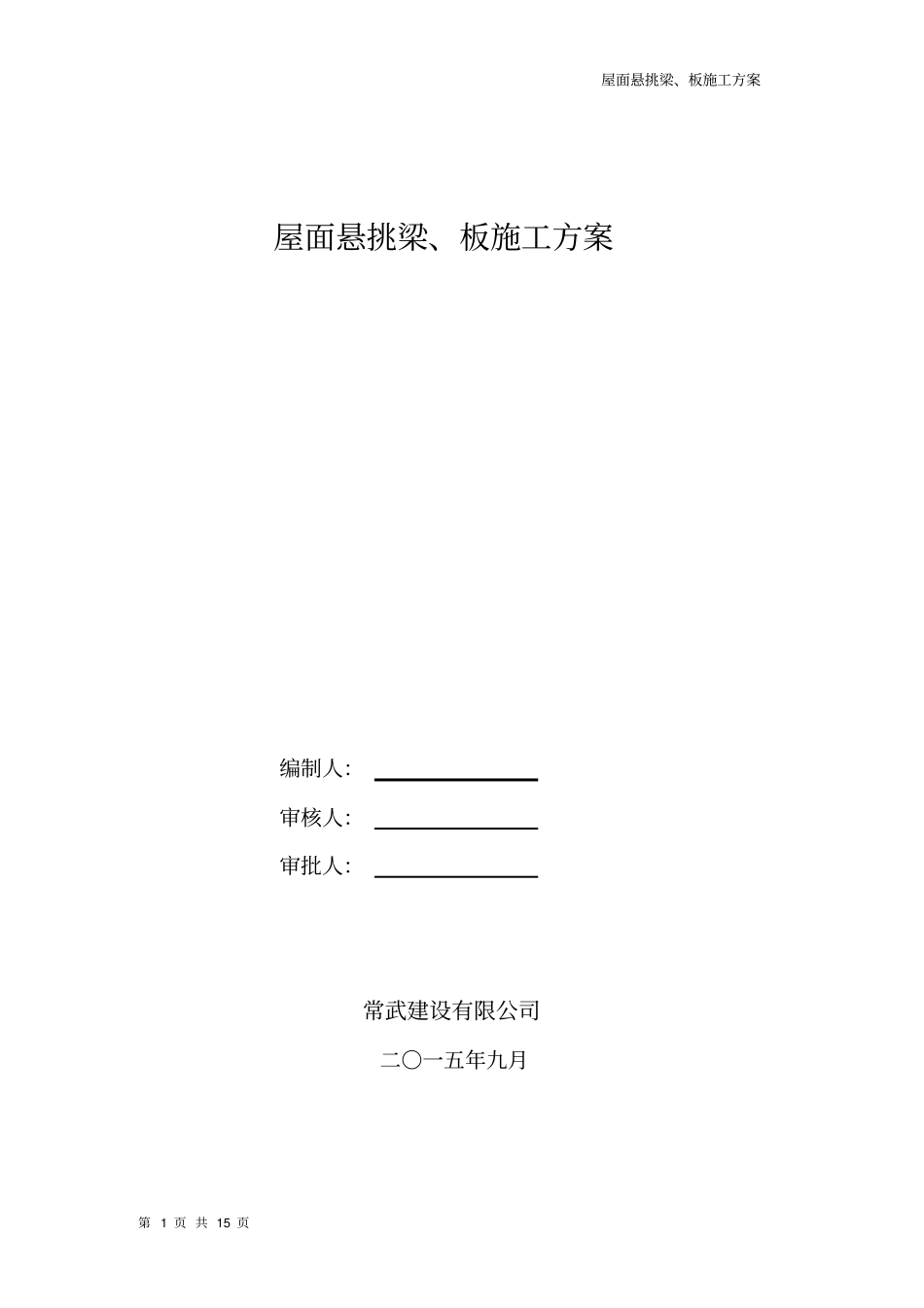

屋面悬挑梁、板施工方案第1页共15页屋面悬挑梁、板施工方案编制人：审核人：审批人：常武建设有限公司二〇一五年九月屋面悬挑梁、板施工方案第2页共15页目录一．工程概况二．编制依据三．支模方案的选择四．方案设计五．施工工艺六、梁、板模板支架荷载计算书七、A~C轴悬挑工字钢设计计算书八、安全保证措施九、应急救援预案屋面悬挑梁、板施工方案第3页共15页一．工程概况本工程海棠明都地下一层，地上十一层，标高为34.05m处屋面层在A至C轴/38至40轴间梁向外悬挑出1300mm，外悬梁部分板再挑1300mm板，梁大小200*500mm悬挑端顶梁大小200*500，板厚120，如下图：二：编制依据1．《建筑结构荷载规范》GB50009-20122.《混凝土结构设计规范》GB50010-20103.《钢结构工程施工质量验收规范》GB50205-20014.《建筑施工模板安全技术规范》JGJ162-2008屋面悬挑梁、板施工方案第4页共15页5.《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-20086.《建筑施工安全检查标准》JGJ59-20117.《钢结构设计规范》GB50017-20038.本施工图纸三：支模方案的选择1.屋面层A轴~C轴梁悬挑部分，由于挑梁位置以下各层均无楼板，且工字钢悬挑出比较大，所以，十一层挑出16#工字钢，在工字钢悬挑端搭设单排防护脚手架，并在工字钢上固定钢管，然后在钢管上满铺竹片，工字钢下采用钢管进行支撑。2.对以上纯悬挑工字钢支撑体系进行调整：在作业层面下层（11层）采用满堂钢管斜撑体系加固（见图）。纵横杆间距与上部对应，以便将上部荷载有效传递。屋面悬挑梁、板施工方案第5页共15页四：方案设计1．A轴~C轴十一层工字钢布置：设置5根，长6m，外伸3m。在十一层楼板处预埋Φ20钢筋，用于固定工字钢，共三道，尾部二道。另十层增设工字钢钢管支撑，支撑点设在外伸1.5m处，如下图。2.防护架搭设在工字钢端部搭设单防护脚手架，防护脚手架搭设高度为超出结构1.1m，在16#工字钢上满铺脚手板，在工字钢底部满挂一层密目网。5.悬挑梁梁模板支撑搭设屋面悬挑梁、板施工方案第6页共15页待工字钢以及防护脚手架按要求施工完成后方可搭设，梁底钢管支撑，示意图五：施工工艺1、A轴~C轴悬挑梁支架工艺流程：十一层工字钢固定---搭设防护架---固定立杆---搭设扫地杆---满铺挑板（竹片）---安装拉杆---搭设模板支撑。3、施工要点a．在浇筑十一层楼面时，必须按要求放置Φ20的预埋钢筋，预埋钢筋数量位置必须符合方案要求。b．工字钢与Φ20预埋钢板焊接牢固。c．在工字钢梁上排架立杆处，焊接Φ25长100mm的钢筋，屋面悬挑梁、板施工方案第7页共15页作为立杆的支点，以保证立杆不位移，工字钢不偏心受力。固定完工字钢后，及时搭设防护脚手架并满铺挑板。d．模板支撑系统的钢管脚手排架与结构的相邻处，应尽量每步每架设置刚性连墙杆，且与内排架联结成整体，以提高悬挑排架支撑系统的整体稳定性。e．采用泵送混凝土时，混凝土不得直接倾倒在悬挑部位边梁内，而应倒在框架边梁的内侧，由人工铲运至悬挑部位以减小泵送混凝土对悬挑部位的冲击。操作人员不得在悬挑部位集中，要分散开来，由尽量少的人员在悬挑部位进行操作。f．在凝土浇筑过程中，派专人看护支撑系统，不少于2人，密切注意支撑系统的变化，观察支撑有无异常响声、变形，发现异常情况立即通知现场施工人员撤离。六、梁、板荷载模板支架计算书1、120mm厚板施工总荷载：（1）木模板自重0.75KN/m2*1.2＝0.9KN/m2（2）砼自重24KN/m3*0.12*1.2＝3.456KN/m2（3）楼板钢筋自重1.1KN/m3*1.2＝1.32KN/m2（4）振捣荷载2KN/m2*1.2＝2.4KN/m2（5）施工人员及设备荷载2.5KN/m2*1.2＝3KN/m2屋面悬挑梁、板施工方案第8页共15页总荷载：11.08KN/m22、200mm厚板（悬挑扳按200mm板考虑）施工总荷载：（1）木模板自重0.75KN/m2*1.2＝0.9KN/m2（2）砼自重24KN/m3*0.2*1.2＝5.76KN/m2（3）楼板钢筋自重1.1KN/m3*1.2＝1.32KN/m2（4）振捣荷载2KN/m2*1.2＝2.4KN/m2（5）施工人员及设备荷载2.5KN/m2*1.2＝3KN/m2总荷载：13.38KN/m23、200X500梁施工总荷载：（1）梁模板自重0.3*(0.2+2*0.5)*1.2＝0.432KN/m3（2）梁混凝土荷重24*0.2*0.5*1.2＝2.88KN/m3（3）钢筋荷重1.5*0.2*0.5*1.2＝0.18KN/m...
