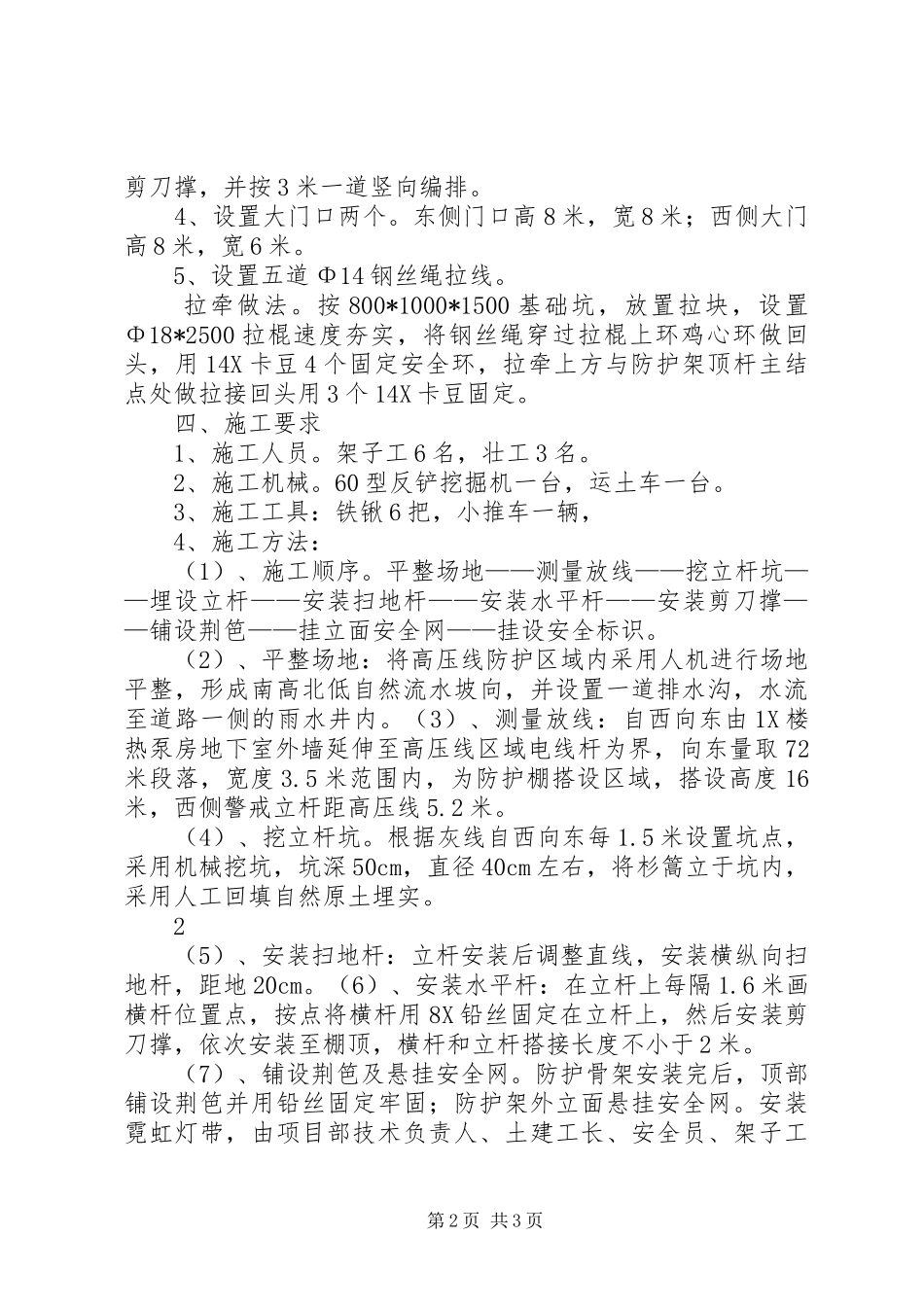

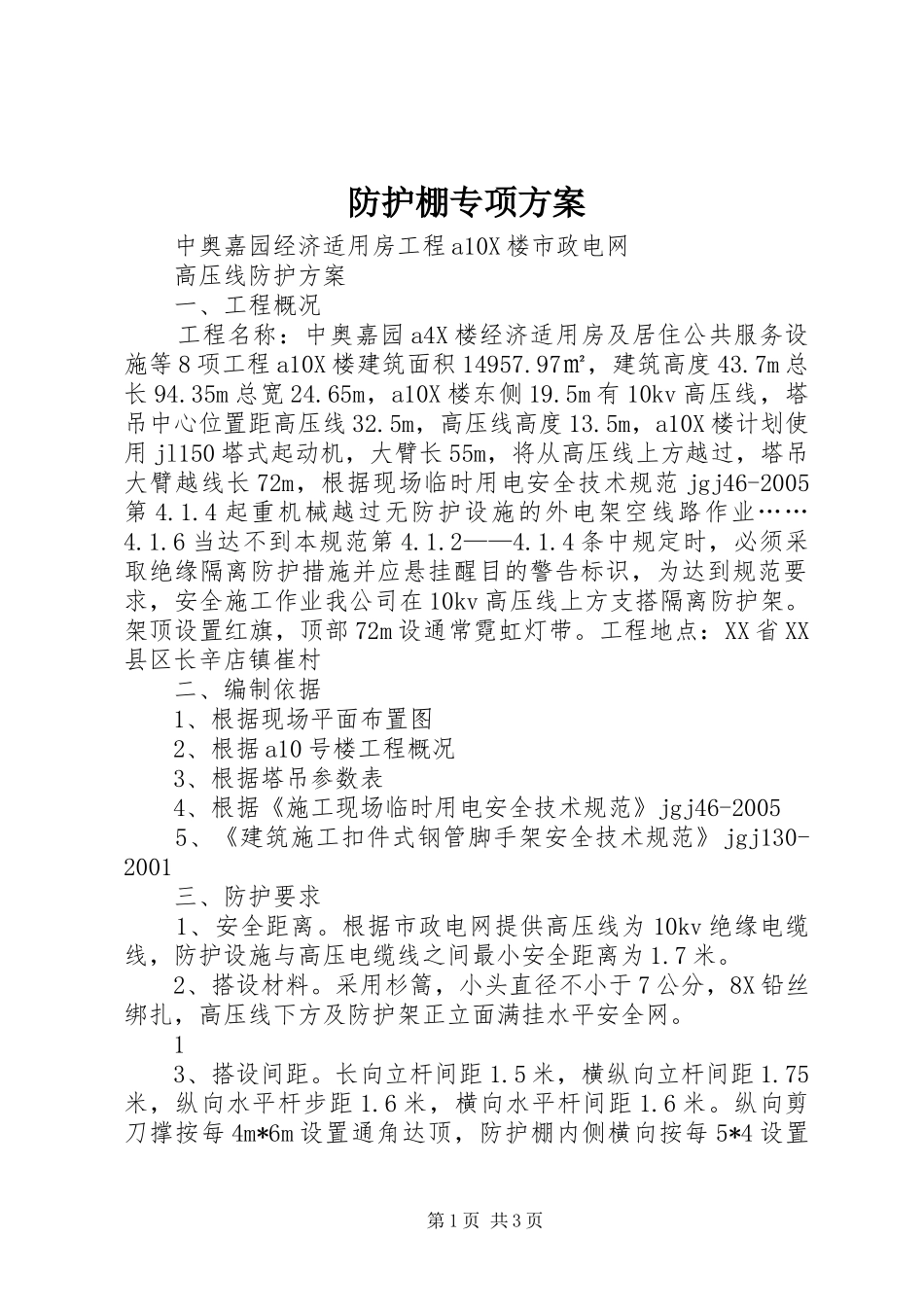

防护棚专项方案中奥嘉园经济适用房工程a10X楼市政电网高压线防护方案一、工程概况工程名称：中奥嘉园a4X楼经济适用房及居住公共服务设施等8项工程a10X楼建筑面积14957.97㎡，建筑高度43.7m总长94.35m总宽24.65m，a10X楼东侧19.5m有10kv高压线，塔吊中心位置距高压线32.5m，高压线高度13.5m，a10X楼计划使用jl150塔式起动机，大臂长55m，将从高压线上方越过，塔吊大臂越线长72m，根据现场临时用电安全技术规范jgj46-2005第4.1.4起重机械越过无防护设施的外电架空线路作业……4.1.6当达不到本规范第4.1.2——4.1.4条中规定时，必须采取绝缘隔离防护措施并应悬挂醒目的警告标识，为达到规范要求，安全施工作业我公司在10kv高压线上方支搭隔离防护架。架顶设置红旗，顶部72m设通常霓虹灯带。工程地点：XX省XX县区长辛店镇崔村二、编制依据1、根据现场平面布置图2、根据a10号楼工程概况3、根据塔吊参数表4、根据《施工现场临时用电安全技术规范》jgj46-20055、《建筑施工扣件式钢管脚手架安全技术规范》jgj130-2001三、防护要求1、安全距离。根据市政电网提供高压线为10kv绝缘电缆线，防护设施与高压电缆线之间最小安全距离为1.7米。2、搭设材料。采用杉篙，小头直径不小于7公分，8X铅丝绑扎，高压线下方及防护架正立面满挂水平安全网。13、搭设间距。长向立杆间距1.5米，横纵向立杆间距1.75米，纵向水平杆步距1.6米，横向水平杆间距1.6米。纵向剪刀撑按每4m*6m设置通角达顶，防护棚内侧横向按每5*4设置第1页共3页剪刀撑，并按3米一道竖向编排。4、设置大门口两个。东侧门口高8米，宽8米；西侧大门高8米，宽6米。5、设置五道Φ14钢丝绳拉线。拉牵做法。按800*1000*1500基础坑，放置拉块，设置Φ18*2500拉棍速度夯实，将钢丝绳穿过拉棍上环鸡心环做回头，用14X卡豆4个固定安全环，拉牵上方与防护架顶杆主结点处做拉接回头用3个14X卡豆固定。四、施工要求1、施工人员。架子工6名，壮工3名。2、施工机械。60型反铲挖掘机一台，运土车一台。3、施工工具：铁锹6把，小推车一辆，4、施工方法：（1）、施工顺序。平整场地——测量放线——挖立杆坑——埋设立杆——安装扫地杆——安装水平杆——安装剪刀撑——铺设荆笆——挂立面安全网——挂设安全标识。（2）、平整场地：将高压线防护区域内采用人机进行场地平整，形成南高北低自然流水坡向，并设置一道排水沟，水流至道路一侧的雨水井内。（3）、测量放线：自西向东由1X楼热泵房地下室外墙延伸至高压线区域电线杆为界，向东量取72米段落，宽度3.5米范围内，为防护棚搭设区域，搭设高度16米，西侧警戒立杆距高压线5.2米。（4）、挖立杆坑。根据灰线自西向东每1.5米设置坑点，采用机械挖坑，坑深50cm，直径40cm左右，将杉篙立于坑内，采用人工回填自然原土埋实。2（5）、安装扫地杆：立杆安装后调整直线，安装横纵向扫地杆，距地20cm。（6）、安装水平杆：在立杆上每隔1.6米画横杆位置点，按点将横杆用8X铅丝固定在立杆上，然后安装剪刀撑，依次安装至棚顶，横杆和立杆搭接长度不小于2米。（7）、铺设荆笆及悬挂安全网。防护骨架安装完后，顶部铺设荆笆并用铅丝固定牢固；防护架外立面悬挂安全网。安装霓虹灯带，由项目部技术负责人、土建工长、安全员、架子工第2页共3页长联合验收合格后方可使用。（8）、悬挂安全标识，悬挂彩旗每5米一个。（9）、检修要求。按照每30天至45天为一个检修期，对出现倾斜、损坏的项目进行维修，大风大雨等恶劣气候要及时检查修复。五、施工防护方案图见附图六、施工安全要求1、施工人员进入施工现场必须佩戴安全帽和安全带，严禁吸烟和酒后作业。2、架子工必须持证上岗。严禁无证作业。3、严禁触碰高压线。4、严禁在5级以上的风力下施工。5、施工前做好安全交底，落实班前讲话制度，安全员要随时检查。346第3页共3页
