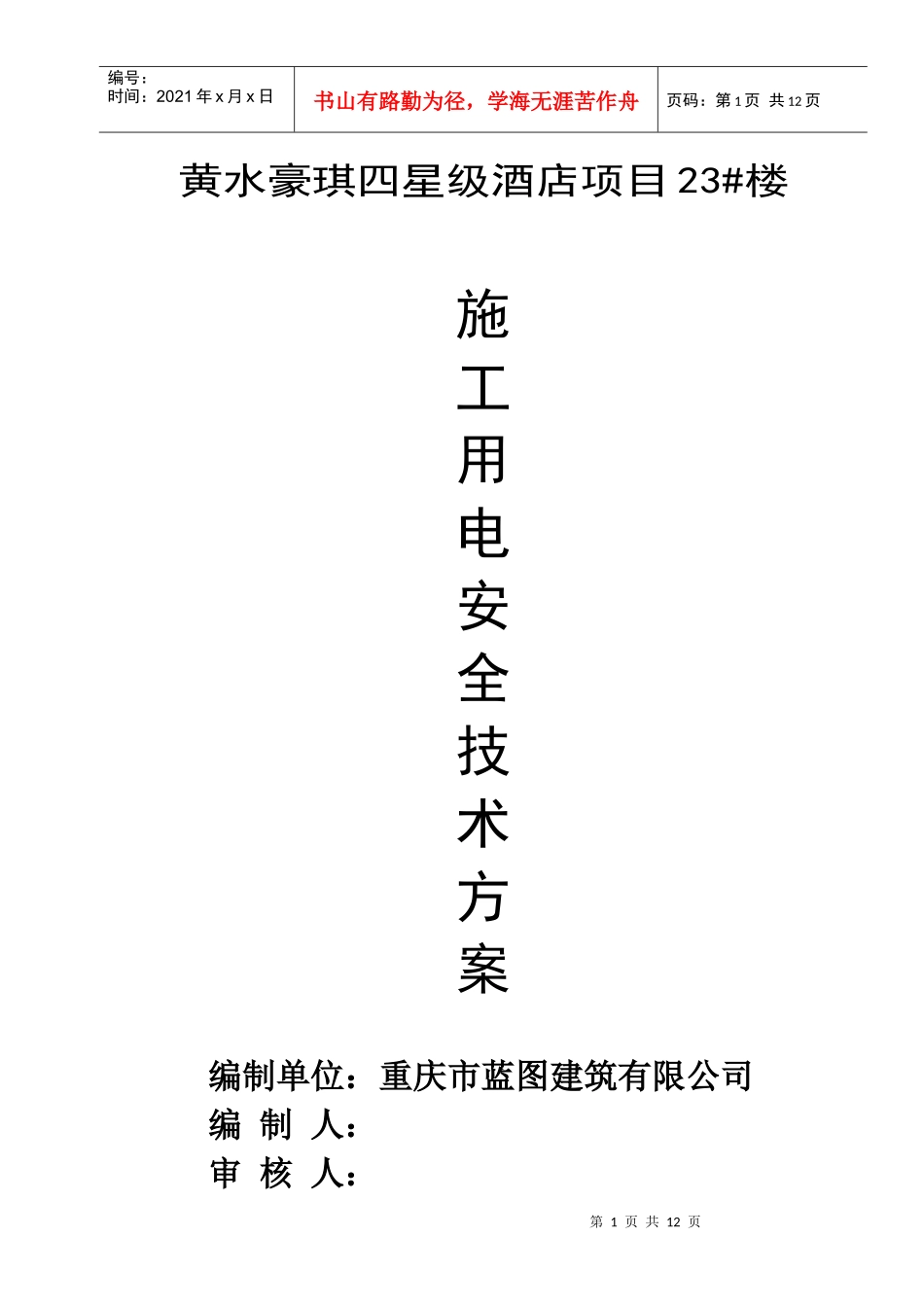

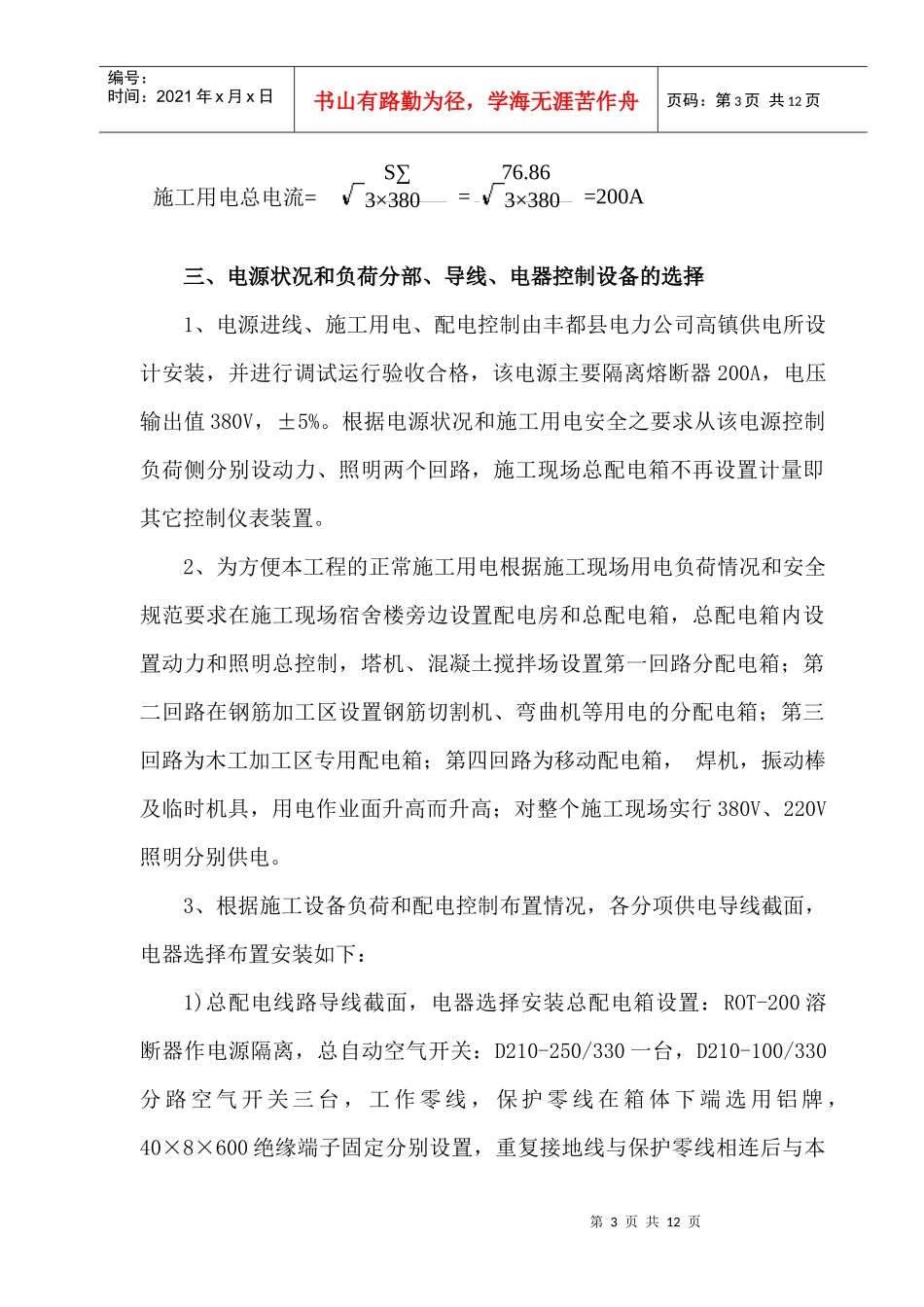

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页黄水豪琪四星级酒店项目23#楼施工用电安全技术方案编制单位：重庆市蓝图建筑有限公司编制人：审核人：第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页年月日施工临时用电组织设计一、编制说明1、工程概况黄水豪琪四星级酒店项目23#楼，总建筑面积1587.63㎡。基础形式为剪力墙结构，结构层数为五层，建筑高度为15.0m。设计使用年限50年。本工程防火等级为一级，建筑抗震设防烈度按六度设防。2、参建单位建设单位：重庆豪琪房地产开发有限公司设计单位：中煤国际工程集团重庆设计研究院监理单位：施工单位：重庆市蓝图建筑有限公司二、施工用电现场供电负荷计算根据施工用电设备：电动机共计电量电动机83KVA，工地施工照明10KW，负荷计算如下：S2焊机=K2∑S2=0.6×83=49.8KVA即S∑施工用电功率=K∑×（S1+S2+S3）=0.7×（50+49.8+10）=76.86KVAS1电动机=K1ΣP1cosα=0.5×62.1×0.730.86×0.6=80KVAS3施工照明=K3ΣP3cosα=1×101=10KW第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页三、电源状况和负荷分部、导线、电器控制设备的选择1、电源进线、施工用电、配电控制由丰都县电力公司高镇供电所设计安装，并进行调试运行验收合格，该电源主要隔离熔断器200A，电压输出值380V，±5%。根据电源状况和施工用电安全之要求从该电源控制负荷侧分别设动力、照明两个回路，施工现场总配电箱不再设置计量即其它控制仪表装置。2、为方便本工程的正常施工用电根据施工现场用电负荷情况和安全规范要求在施工现场宿舍楼旁边设置配电房和总配电箱，总配电箱内设置动力和照明总控制，塔机、混凝土搅拌场设置第一回路分配电箱；第二回路在钢筋加工区设置钢筋切割机、弯曲机等用电的分配电箱；第三回路为木工加工区专用配电箱；第四回路为移动配电箱，焊机，振动棒及临时机具，用电作业面升高而升高；对整个施工现场实行380V、220V照明分别供电。3、根据施工设备负荷和配电控制布置情况，各分项供电导线截面，电器选择布置安装如下：1)总配电线路导线截面，电器选择安装总配电箱设置：ROT-200溶断器作电源隔离，总自动空气开关：D210-250/330一台，D210-100/330分路空气开关三台，工作零线，保护零线在箱体下端选用铝牌，40×8×600绝缘端子固定分别设置，重复接地线与保护零线相连后与本施工用电总电流=S∑3×380=76.863×380=200A第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页工程对地金属网最大电阻值不大于4Ω，焊Φ16螺丝，线鼻子压接牢固。2)分配电箱导线截面，电器选择安装。（1）、塔机、混凝土搅拌场供电回路导线截面电器选择。①电机：30KW，塔灯：3KW从总配室到塔机、混凝土搅拌机距离20米。SΣ分配电功率=0.7×70=49KVA即选用3×10+6电缆供电。分配电箱安装3×100A闸刀为总电源隔离开关，设D210-100/330总自动空气开关一台，D212-100自动空开一只，D212-60自动空开一只，在箱体内分别设置工作零线，保护零线30A端子牌，箱体和各开关箱保护零线在总保护零线端子牌压接牢固，距总配电箱50米外必须重复接地。（2）、钢筋切割机、弯曲机等设置专路控制，由总配电箱到开关配电箱，钢筋切割机、弯曲机等用线到总配电箱用80米16×3+10电缆供电开关箱内设置，3×100闸刀作总隔离开关，设置三相四线100A断路漏保护一台，箱内工作零线和接保护接在端子牌上。（3）、木工切割机等设置专路控制，由总配电箱到开关配电箱，切割机等用线到总配电箱用80米16×3+10电缆供电开关箱内设置，3×100闸刀作总隔离开关，设置三相四线100A断路漏保护一台，箱内工作零线和接保护接在端子牌上。S1=0.5×33×0.730.86×0.2=70KVAJis电流=24.53×380=50A第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页（4）、设置一个移动配电箱，从总配电箱引出沿楼层工作面的升高而升高，在箱内设置3×100刀闸作总离开关，设置三要四...
