电镀产品品质检验规范VIP专享VIP免费

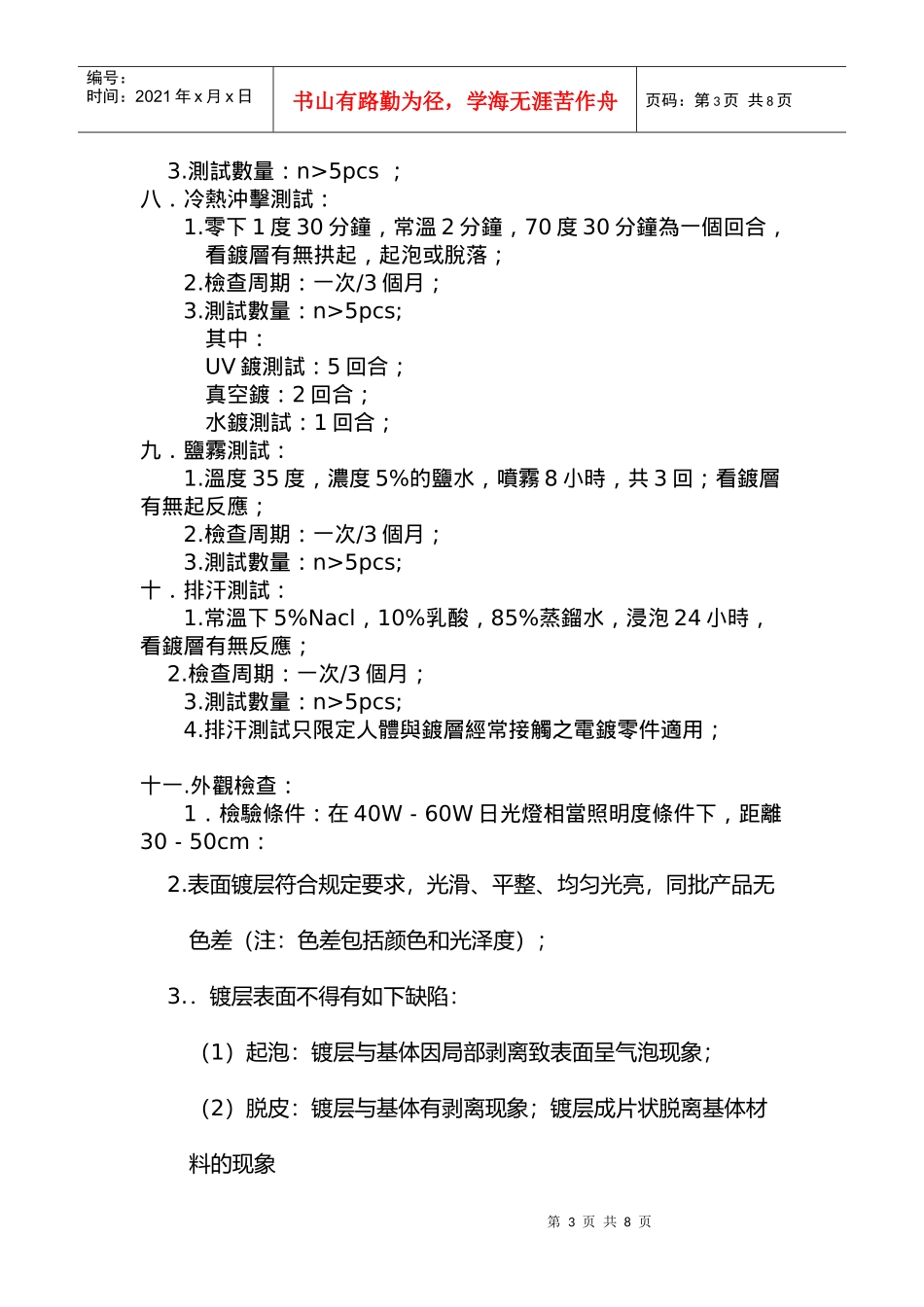

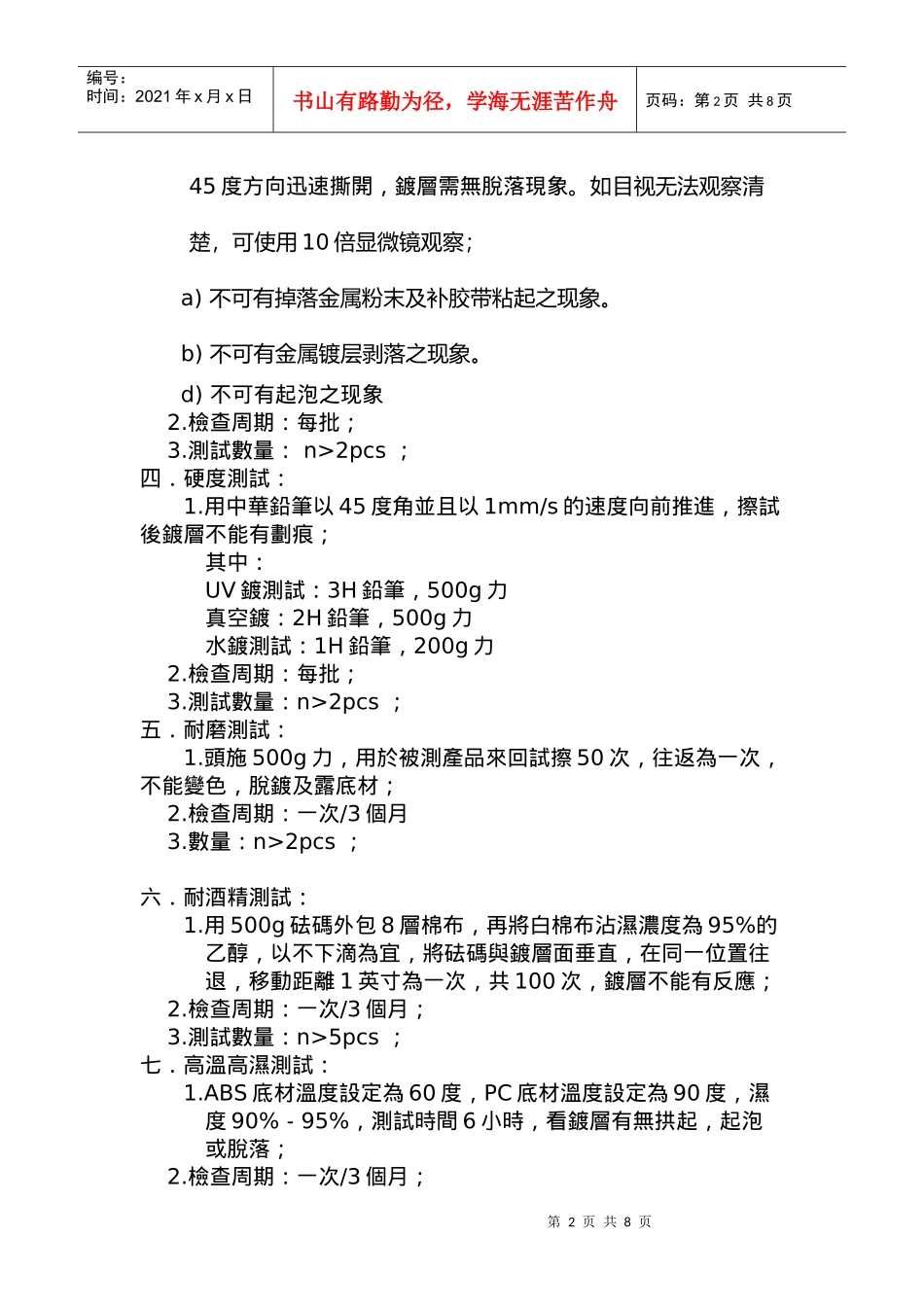

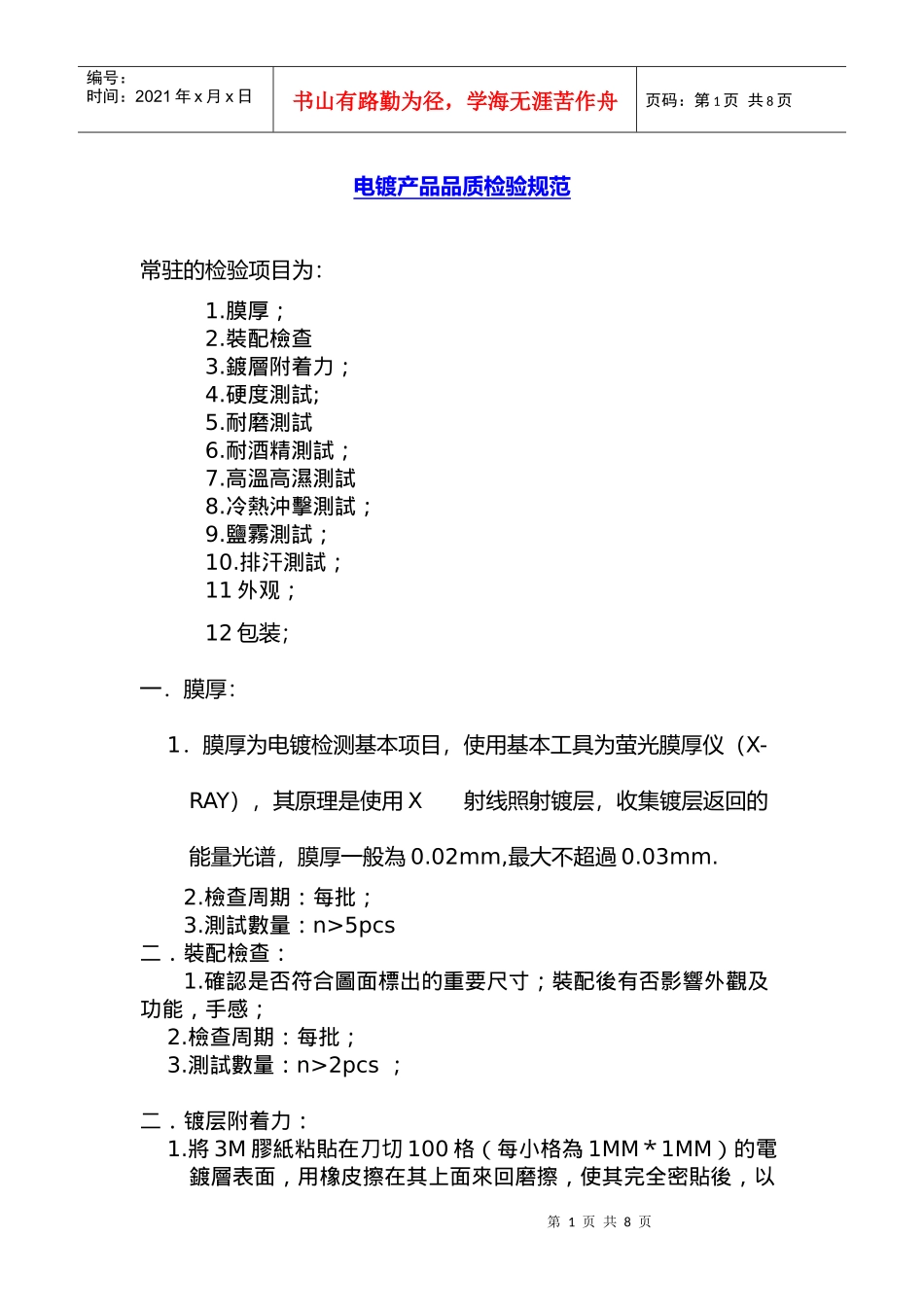

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页电镀产品品质检验规范常驻的检验项目为：1.膜厚；2.裝配檢查3.鍍層附着力；4.硬度測試;5.耐磨測試6.耐酒精測試；7.高溫高濕測試8.冷熱沖擊測試；9.鹽霧測試；10.排汗測試；11外观；12包装；一．膜厚：1．膜厚为电镀检测基本项目，使用基本工具为萤光膜厚仪（X-RAY），其原理是使用X射线照射镀层，收集镀层返回的能量光谱，膜厚一般為0.02mm,最大不超過0.03mm.2.檢查周期：每批；3.測試數量：n>5pcs二．裝配檢查：1.確認是否符合圖面標出的重要尺寸；裝配後有否影響外觀及功能，手感；2.檢查周期：每批；3.測試數量：n>2pcs；二．镀层附着力：1.將3M膠紙粘貼在刀切100格（每小格為1MM＊1MM）的電鍍層表面，用橡皮擦在其上面來回磨擦，使其完全密貼後，以第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页45度方向迅速撕開，鍍層需無脫落現象。如目视无法观察清楚，可使用10倍显微镜观察；a)不可有掉落金属粉末及补胶带粘起之现象。b)不可有金属镀层剥落之现象。d)不可有起泡之现象2.檢查周期：每批；3.測試數量：n>2pcs；四．硬度測試：1.用中華鉛筆以45度角並且以1mm/s的速度向前推進，擦試後鍍層不能有劃痕；其中：UV鍍測試：3H鉛筆，500g力真空鍍：2H鉛筆，500g力水鍍測試：1H鉛筆，200g力2.檢查周期：每批；3.測試數量：n>2pcs；五．耐磨測試：1.頭施500g力，用於被測產品來回試擦50次，往返為一次，不能變色，脫鍍及露底材；2.檢查周期：一次/3個月3.數量：n>2pcs；六．耐酒精測試：1.用500g砝碼外包8層棉布，再將白棉布沾濕濃度為95%的乙醇，以不下滴為宜，將砝碼與鍍層面垂直，在同一位置往退，移動距離1英寸為一次，共100次，鍍層不能有反應；2.檢查周期：一次/3個月；3.測試數量：n>5pcs；七．高溫高濕測試：1.ABS底材溫度設定為60度，PC底材溫度設定為90度，濕度90%－95%，測試時間6小時，看鍍層有無拱起，起泡或脫落；2.檢查周期：一次/3個月；第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页3.測試數量：n>5pcs；八．冷熱沖擊測試：1.零下1度30分鐘，常溫2分鐘，70度30分鐘為一個回合，看鍍層有無拱起，起泡或脫落；2.檢查周期：一次/3個月；3.測試數量：n>5pcs;其中：UV鍍測試：5回合；真空鍍：2回合；水鍍測試：1回合；九．鹽霧測試：1.溫度35度，濃度5%的鹽水，噴霧8小時，共3回；看鍍層有無起反應；2.檢查周期：一次/3個月；3.測試數量：n>5pcs;十．排汗測試：1.常溫下5%Nacl，10%乳酸，85%蒸鎦水，浸泡24小時，看鍍層有無反應；2.檢查周期：一次/3個月；3.測試數量：n>5pcs;4.排汗測試只限定人體與鍍層經常接觸之電鍍零件適用；十一.外觀檢查：1．檢驗條件：在40W－60W日光燈相當照明度條件下，距離30－50cm：2.表面镀层符合规定要求，光滑、平整、均匀光亮，同批产品无色差（注：色差包括颜色和光泽度）；3.．镀层表面不得有如下缺陷：（1）起泡：镀层与基体因局部剥离致表面呈气泡现象；（2）脱皮：镀层与基体有剥离现象；镀层成片状脱离基体材料的现象第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页（3）烧焦：在过高电流下形成的颜色黑暗、粗糙、松散等质量不佳的沉积物，其中常含有氧化物或其他杂质。（4）麻点：在电镀或腐蚀中，与金属表面上形成的小坑或小孔（5）粗糙：在电镀过程中，由于种种原因造成的镀层粗糙不光滑的现象。（6）水印、色斑：通常用于表面被污染所引起的不均匀润湿性，使表面上的水膜变的不连续。（7）颜色暗淡：由于腐蚀而引起的金属或镀层表面色泽的变化(如发暗、失色等)。（8）不可粘有任何异物（毛屑，灰尘，油污，结晶物）（9）必须干燥，不可沾有水分（10）不可有压伤，刮伤，刮歪等各种变形现象及镀件受损之现象（11）不可有裸露出下层之现象，（12）电镀位置依照图纸规定执行，在不影响使用功能的前提下，可由QE工程师决定适第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯...
