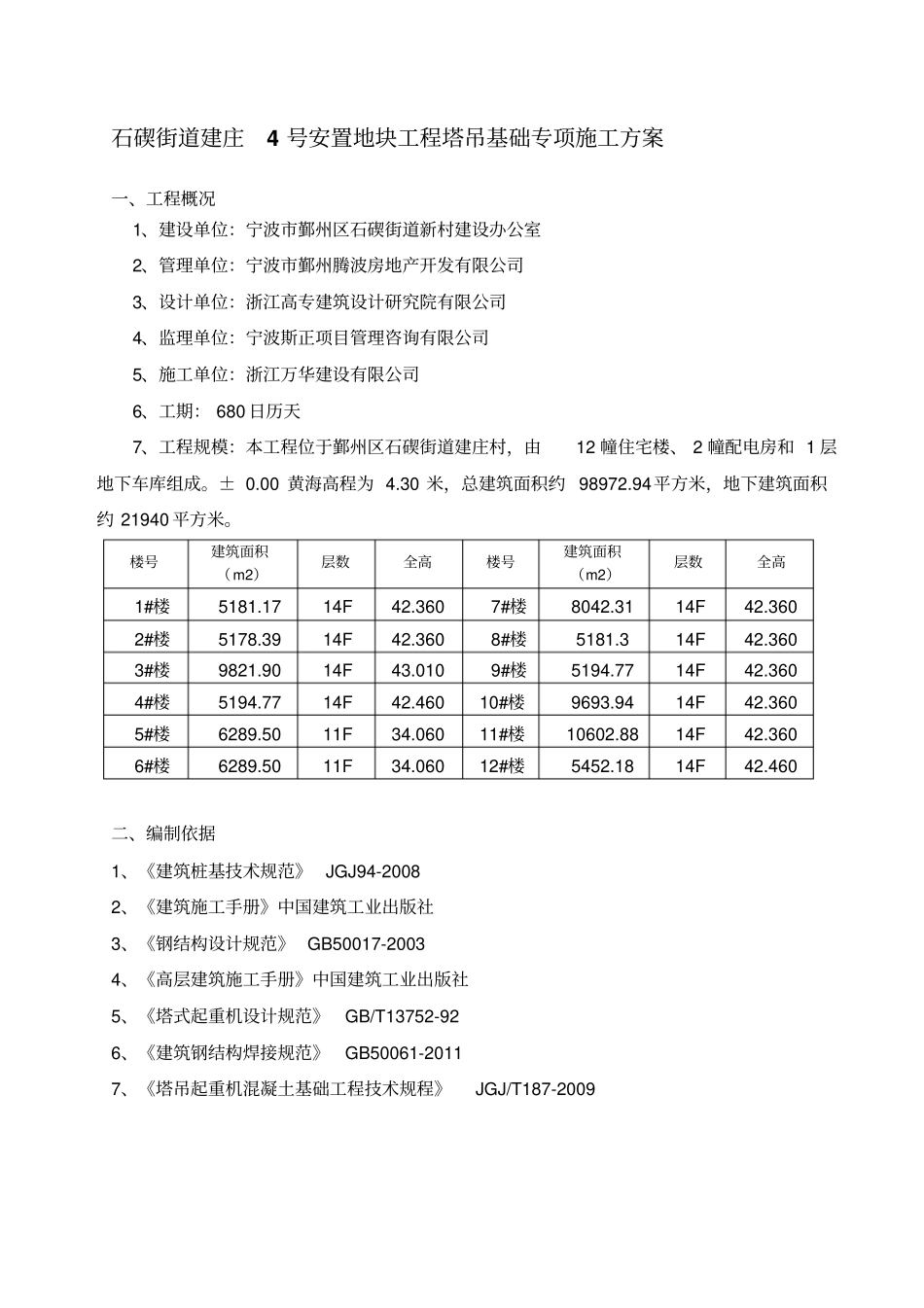

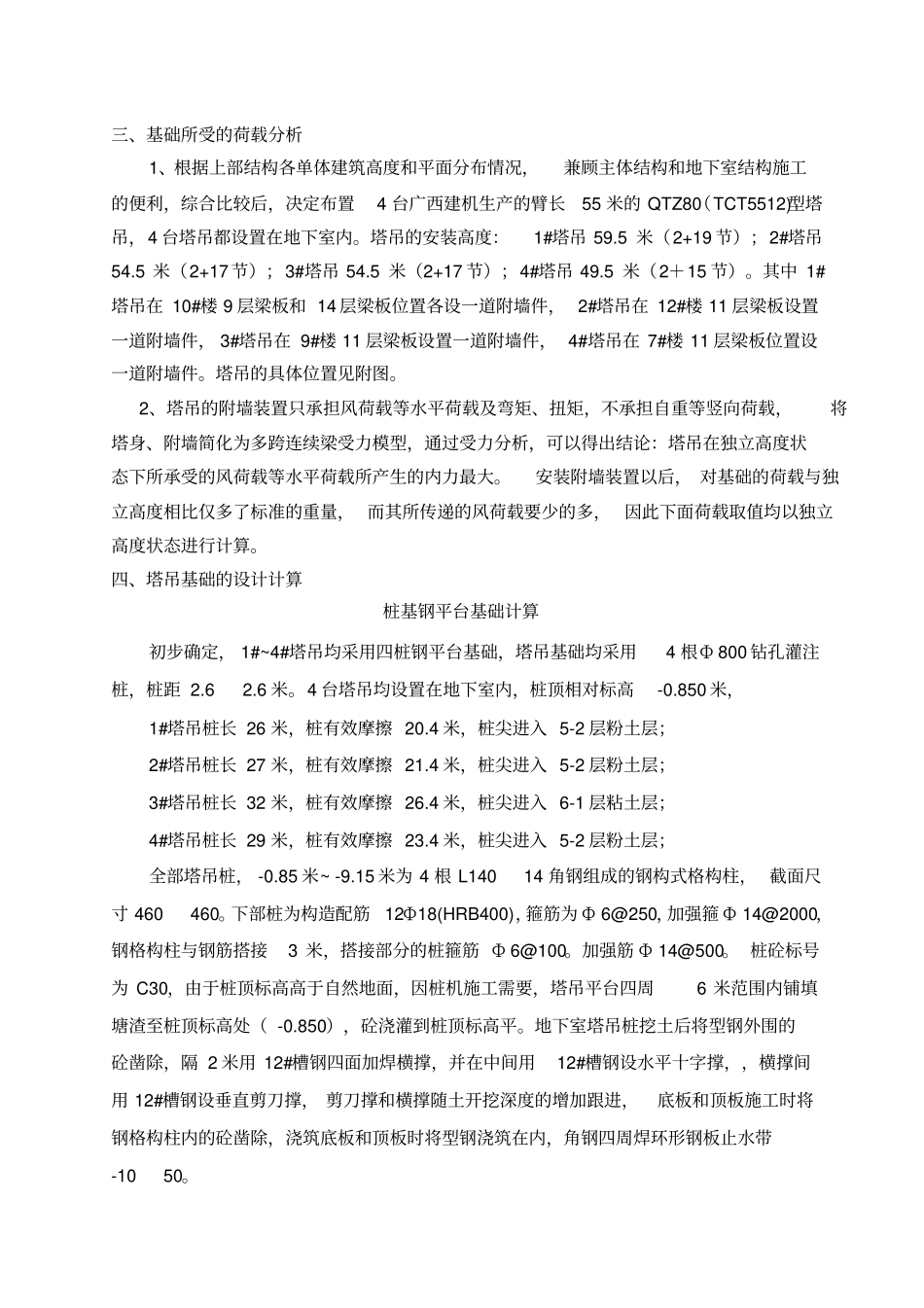

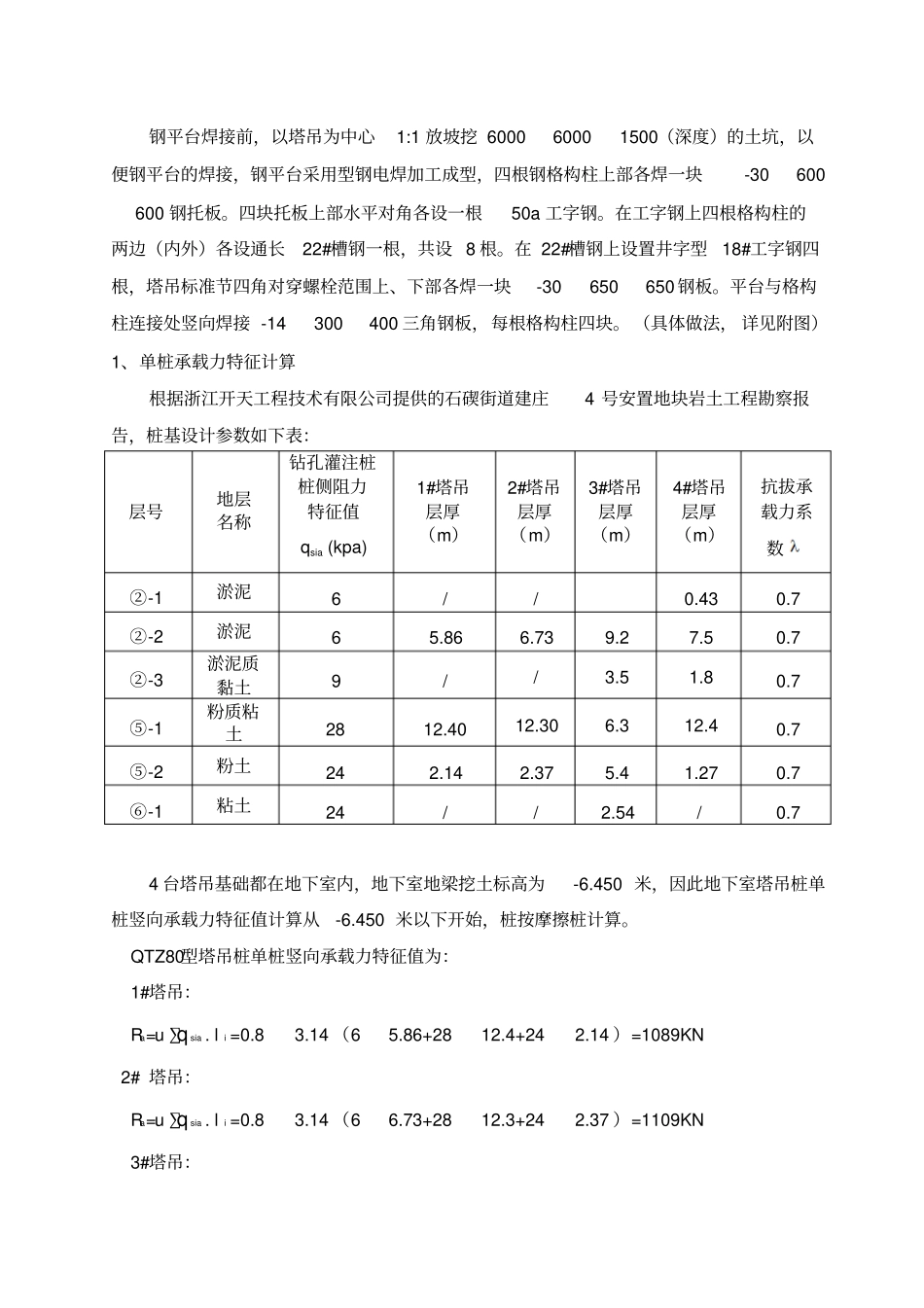

石碶街道建庄4号安置地块工程塔吊基础专项施工方案一、工程概况1、建设单位：宁波市鄞州区石碶街道新村建设办公室2、管理单位：宁波市鄞州腾波房地产开发有限公司3、设计单位：浙江高专建筑设计研究院有限公司4、监理单位：宁波斯正项目管理咨询有限公司5、施工单位：浙江万华建设有限公司6、工期：680日历天7、工程规模：本工程位于鄞州区石碶街道建庄村，由12幢住宅楼、2幢配电房和1层地下车库组成。±0.00黄海高程为4.30米，总建筑面积约98972.94平方米，地下建筑面积约21940平方米。楼号建筑面积（m2）层数全高楼号建筑面积（m2）层数全高1#楼5181.1714F42.3607#楼8042.3114F42.3602#楼5178.3914F42.3608#楼5181.314F42.3603#楼9821.9014F43.0109#楼5194.7714F42.3604#楼5194.7714F42.46010#楼9693.9414F42.3605#楼6289.5011F34.06011#楼10602.8814F42.3606#楼6289.5011F34.06012#楼5452.1814F42.460二、编制依据1、《建筑桩基技术规范》JGJ94-20082、《建筑施工手册》中国建筑工业出版社3、《钢结构设计规范》GB50017-20034、《高层建筑施工手册》中国建筑工业出版社5、《塔式起重机设计规范》GB/T13752-926、《建筑钢结构焊接规范》GB50061-20117、《塔吊起重机混凝土基础工程技术规程》JGJ/T187-2009三、基础所受的荷载分析1、根据上部结构各单体建筑高度和平面分布情况，兼顾主体结构和地下室结构施工的便利，综合比较后，决定布置4台广西建机生产的臂长55米的QTZ80（TCT5512)型塔吊，4台塔吊都设置在地下室内。塔吊的安装高度：1#塔吊59.5米（2+19节）；2#塔吊54.5米（2+17节）；3#塔吊54.5米（2+17节）；4#塔吊49.5米（2＋15节）。其中1#塔吊在10#楼9层梁板和14层梁板位置各设一道附墙件，2#塔吊在12#楼11层梁板设置一道附墙件，3#塔吊在9#楼11层梁板设置一道附墙件，4#塔吊在7#楼11层梁板位置设一道附墙件。塔吊的具体位置见附图。2、塔吊的附墙装置只承担风荷载等水平荷载及弯矩、扭矩，不承担自重等竖向荷载，将塔身、附墙简化为多跨连续梁受力模型，通过受力分析，可以得出结论：塔吊在独立高度状态下所承受的风荷载等水平荷载所产生的内力最大。安装附墙装置以后，对基础的荷载与独立高度相比仅多了标准的重量，而其所传递的风荷载要少的多，因此下面荷载取值均以独立高度状态进行计算。四、塔吊基础的设计计算桩基钢平台基础计算初步确定，1#~4#塔吊均采用四桩钢平台基础，塔吊基础均采用4根Ф800钻孔灌注桩，桩距2.62.6米。4台塔吊均设置在地下室内，桩顶相对标高-0.850米，1#塔吊桩长26米，桩有效摩擦20.4米，桩尖进入5-2层粉土层；2#塔吊桩长27米，桩有效摩擦21.4米，桩尖进入5-2层粉土层；3#塔吊桩长32米，桩有效摩擦26.4米，桩尖进入6-1层粘土层；4#塔吊桩长29米，桩有效摩擦23.4米，桩尖进入5-2层粉土层；全部塔吊桩，-0.85米~-9.15米为4根L14014角钢组成的钢构式格构柱，截面尺寸460460。下部桩为构造配筋12Ф18(HRB400)，箍筋为Ф6@250，加强箍Ф14@2000，钢格构柱与钢筋搭接3米，搭接部分的桩箍筋Ф6@100。加强筋Ф14@500。桩砼标号为C30，由于桩顶标高高于自然地面，因桩机施工需要，塔吊平台四周6米范围内铺填塘渣至桩顶标高处（-0.850），砼浇灌到桩顶标高平。地下室塔吊桩挖土后将型钢外围的砼凿除，隔2米用12#槽钢四面加焊横撑，并在中间用12#槽钢设水平十字撑，，横撑间用12#槽钢设垂直剪刀撑，剪刀撑和横撑随土开挖深度的增加跟进，底板和顶板施工时将钢格构柱内的砼凿除，浇筑底板和顶板时将型钢浇筑在内，角钢四周焊环形钢板止水带-1050。钢平台焊接前，以塔吊为中心1:1放坡挖600060001500（深度）的土坑，以便钢平台的焊接，钢平台采用型钢电焊加工成型，四根钢格构柱上部各焊一块-30600600钢托板。四块托板上部水平对角各设一根50a工字钢。在工字钢上四根格构柱的两边（内外）各设通长22#槽钢一根，共设8根。在22#槽钢上设置井字型18#工字钢四根，塔吊标准节四角对穿螺栓范围上、下部各焊一块-30650650钢板。平台与格构柱连接处竖向焊接-14300400三角钢板，每根格构柱四块。（具体做法，详见附图）1、单桩承载力特征计算根据浙江开天工程技术...
