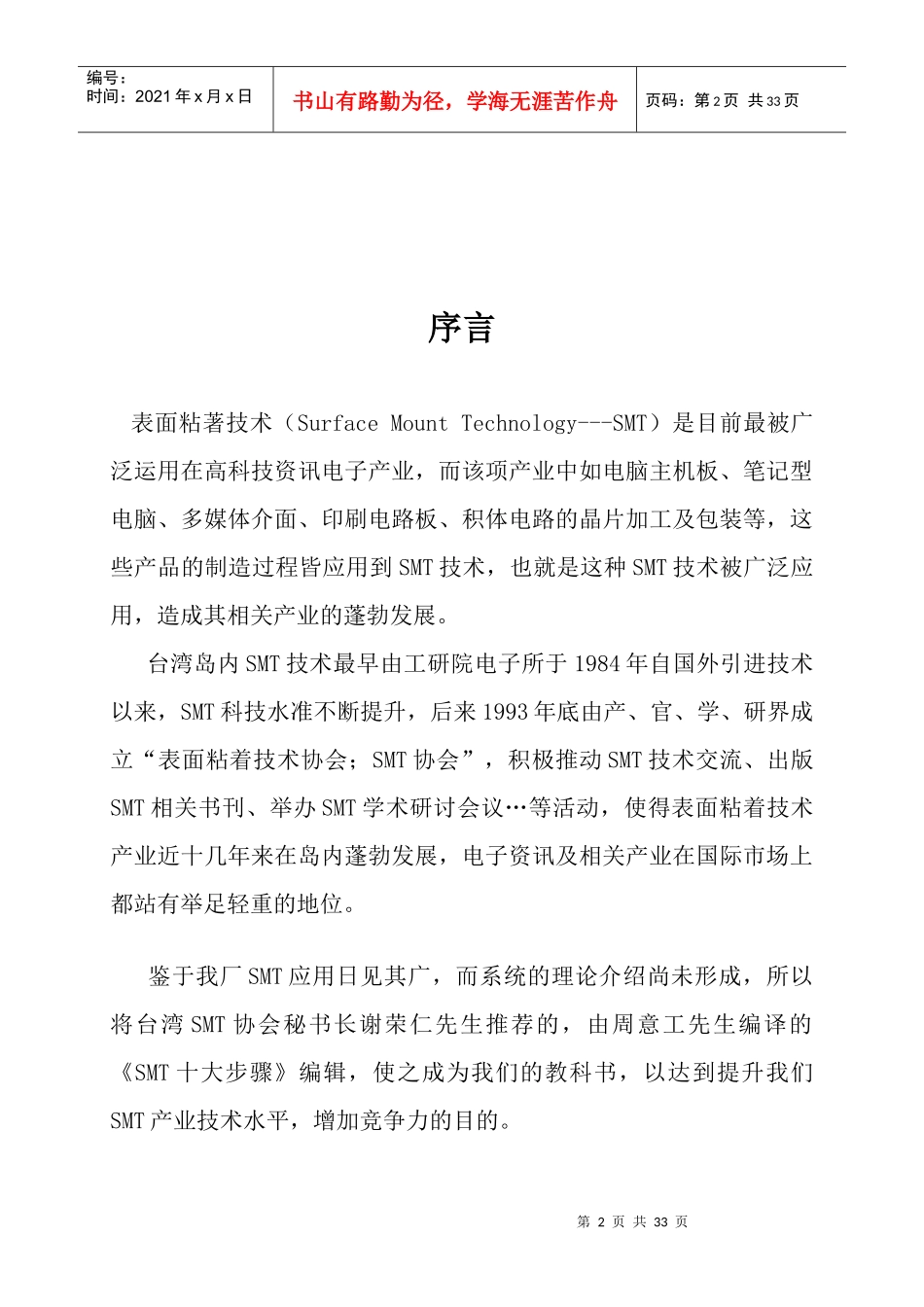

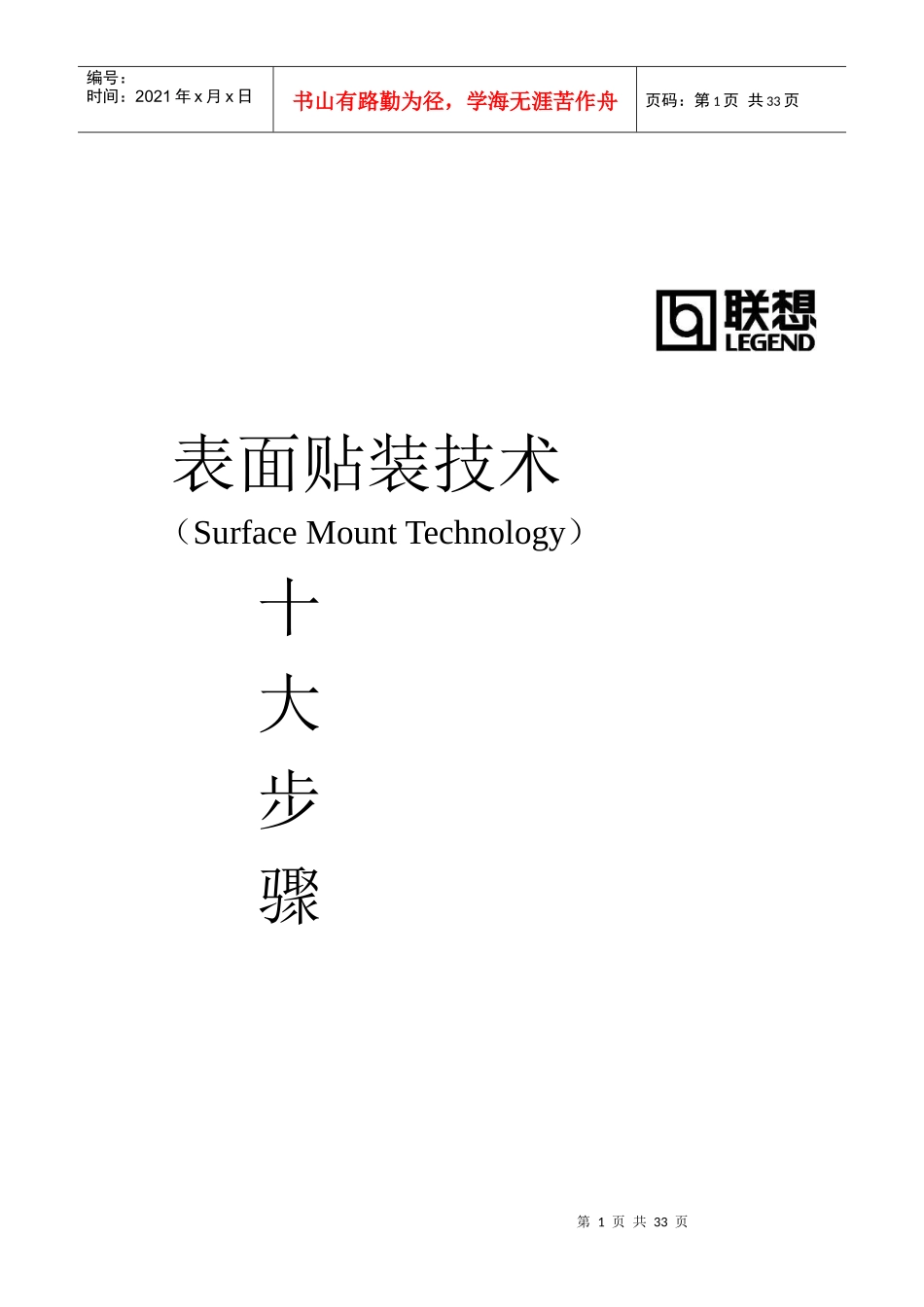

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页表面贴装技术（SurfaceMountTechnology）十大步骤第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页序言表面粘著技术（SurfaceMountTechnology---SMT）是目前最被广泛运用在高科技资讯电子产业，而该项产业中如电脑主机板、笔记型电脑、多媒体介面、印刷电路板、积体电路的晶片加工及包装等，这些产品的制造过程皆应用到SMT技术，也就是这种SMT技术被广泛应用，造成其相关产业的蓬勃发展。台湾岛内SMT技术最早由工研院电子所于1984年自国外引进技术以来，SMT科技水准不断提升，后来1993年底由产、官、学、研界成立“表面粘着技术协会；SMT协会”，积极推动SMT技术交流、出版SMT相关书刊、举办SMT学术研讨会议…等活动，使得表面粘着技术产业近十几年来在岛内蓬勃发展，电子资讯及相关产业在国际市场上都站有举足轻重的地位。鉴于我厂SMT应用日见其广，而系统的理论介绍尚未形成，所以将台湾SMT协会秘书长谢荣仁先生推荐的，由周意工先生编译的《SMT十大步骤》编辑，使之成为我们的教科书，以达到提升我们SMT产业技术水平，增加竞争力的目的。第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页惠阳二厂ESS编辑组目录第一步骤：制程设计1第二步骤：测试设计6第三步骤：焊锡材料11第四步骤：印刷16第五步骤：粘著剂/环氧基树脂和点胶20第六步骤：元件著装25第七步骤：焊接29第八步骤：清洗34第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页第九步骤：测试与检验38第十步骤：返工与整修44第一步骤：制程设计表面粘著组装制程，特别是针对微小间距元件，需要不断的监视制程，及有系统的检视。举例说明，在美国，焊锡接点品质标准是依据IPC-A-620及国家焊锡标准ANSI/J-STD-001。了解这些则及规范后，设计者才能研发出符合工业标准需求的产品。*量产设计量产设计包含了所有大量生产的制程、组装、可测性及可靠性，而且是以书面文件需求为起点。一份完整且清晰的组装文件，对从设计到制造一系列转换而言，是绝对必要的也是成功的保证。其相关文件及CAD资料清单包括材料清单BOM、合格厂商名单、组装细节、特殊组装指引、PC板制造细节及磁片内含Gerber资料或是IPC-D-350程式。在磁片上的CAD资料对开发测试及制程冶具，及编写自动化组装设备程式等有极大的帮助。其中包含了X-Y轴座标位置、测试需求、概要图形、线路图及测试点的X-Y座标。第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页*PC板品质从每一批货中或某特定的批号中，抽取一样品来测试其焊锡性。这PC板将先兴制造厂所提供的产品资料及IPC上标定的品质规范相比对。接下来就是将锡膏印到焊垫上回焊，如果是使用有机的助焊剂，则需要再加以清洗以去除残留物。在评估焊点的品质的同时，也要一起评估PC板在经历回焊后外观及尺寸的反应。同样的检验方式也可应用在波峰焊锡的制程上。*组装制程发展这一步骤包含了对每一机械动作，以肉眼及自动化视觉装置进行不间断的监控。举例说明，建议使用雷射来扫描生一PC板面上所印的锡膏体积。在将样本放上表面粘著元件（SMD）并经过回焊后，品管及工程人员需一一检视元件接脚上的吃锡状况，每一成员都需要详细记录被动元件及多脚数元件的对位状况。在经过波峰焊锡制程后，也需要在仔细检视焊的均匀性及判断出由于脚距或元件相距太近而有可能会使焊点产生缺陷在替在位置。*细微脚距技术细微脚距组装是一先进的构装及制造概念。元件密度及复杂度都远大于目前市场主流产品，若是要进入量产阶段，必须再修正一些参数后方可投入生产线。举例说明，细微脚距元件是脚距为1.125或是更小，可适用于标准型及ASIC元件上。对这些元件而言其工业标准有非常完的容许误差，就（如图一）所示。正因为元件供应商彼此间的容许误差各有不同，所以焊垫尺寸必须要为此元件量身定制，或是进行再修改才能真正提高组装良率。图一、微细...
