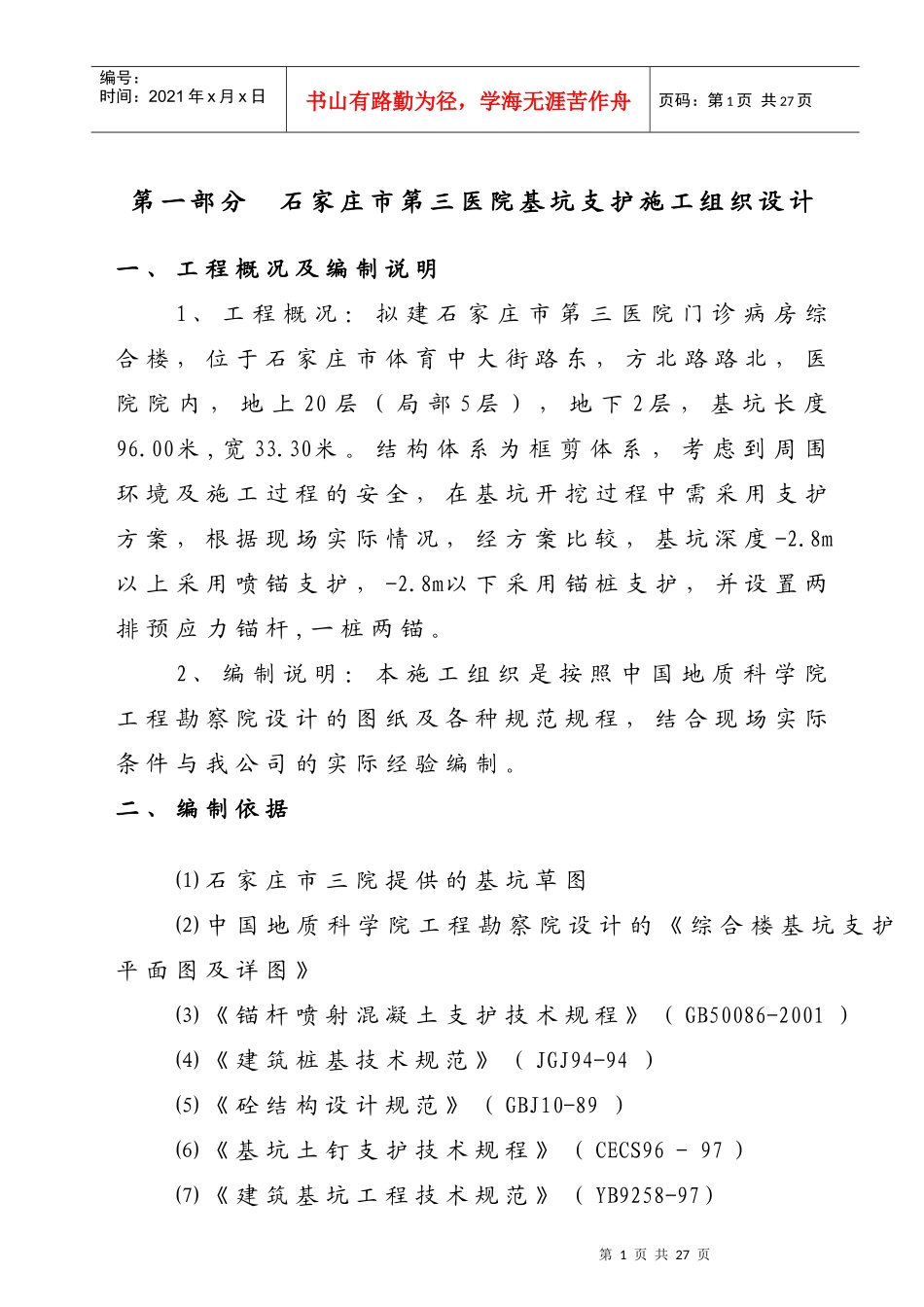

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页第一部分石家庄市第三医院基坑支护施工组织设计一、工程概况及编制说明1、工程概况：拟建石家庄市第三医院门诊病房综合楼，位于石家庄市体育中大街路东，方北路路北，医院院内，地上20层（局部5层），地下2层，基坑长度96.00米,宽33.30米。结构体系为框剪体系，考虑到周围环境及施工过程的安全，在基坑开挖过程中需采用支护方案，根据现场实际情况，经方案比较，基坑深度-2.8m以上采用喷锚支护，-2.8m以下采用锚桩支护，并设置两排预应力锚杆,一桩两锚。2、编制说明：本施工组织是按照中国地质科学院工程勘察院设计的图纸及各种规范规程，结合现场实际条件与我公司的实际经验编制。二、编制依据⑴石家庄市三院提供的基坑草图⑵中国地质科学院工程勘察院设计的《综合楼基坑支护平面图及详图》⑶《锚杆喷射混凝土支护技术规程》（GB50086-2001）⑷《建筑桩基技术规范》（JGJ94-94）⑸《砼结构设计规范》（GBJ10-89）⑹《基坑土钉支护技术规程》（CECS96－97）⑺《建筑基坑工程技术规范》（YB9258-97）第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页⑻《建筑基坑支护技术规程》（JGJ120-99）⑼《土层锚杆设计与施工规范》（CECS22－90）三、设计施工参数3.1护坡桩施工参数⑴护坡桩有效桩长13.6米，桩径600，桩间距1.2米，桩数216棵，砼标号C30,主筋10Φ22，箍筋φ8＠200，预应力锚杆上、下500为φ8＠100加强筋Φ14＠2000。⑵帽梁混凝土C30，配筋内侧3Φ16，外侧3Φ12，箍筋φ8＠200。⑶土层锚杆总长度第一排19.0m，第二排18.5m，均采用1Φ28钢筋，锚孔径为150mm，灌注1：0.5水泥浆，一桩两锚，每锚预应力为140KN。3.2喷锚施工参数⑴锚杆孔径150，水平间距2000，在-1.4m处布设一排锚杆。⑵坡面挂钢板网。⑶锚杆注浆水灰比为0.5-0.6。⑷喷射砼采用C20，厚度为50。⑸锚杆主筋为1Φ14，长度3.0m。3.3喷锚支护设计（见中国地质科学院工程勘察院的计算书）四、施工准备4．1技术准备（1）认真作好施工方案的准备工作，认真踏勘现第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页场，使施工方案的设计在质量、工期、工艺技术等方面能适应当地建材、施工设备等的水平，为施工扫除障碍；（2）熟悉和审查施工图纸。在建设单位的主持下，与设计及监理单位共同作好图纸会审工作，形成图纸会审纪要。组织作好图纸自审及技术交底工作。了解该工程上部的建筑和结构特点，熟悉主要施工工艺流程；（3）原始资料的调查分析。调查分析建设场地的地形、工程地质和水文地质条件、地下障碍物状况及其他周围环境的情况。收集好工程地质报告等技术资料和主要材料的价格等经济技术资料；（4）编制施工图预算和施工预算。计算出主要材料、机械设备和人工的用量，并做好施工预算。4．2材料准备⑴材料处根据合格供应方名单择优选用，提前联系好材料的供应渠道。⑵项目需用材料计划由材料员依据施工进度计划和施工预算提前向材料部门提供材料计划。由于工程变更、补充用料计划必须及时上报材料部门。⑶材料处应及时收集信息，对当前紧缺材料加大库存。⑷本工程地处繁华地段，受交通条件限制，运输尽第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页量安排在夜间进行，白天施工，保证不中断，争取时间，缩短工期。⑸计划好材料堆放场地，对试验周期较长的材料尽早进入场地、堆放整齐。4．3劳动力组织准备⑴按施工进度计划提前向劳资科报所需的工种人数，实行劳务招标投标，选择技术实力雄厚的班组。劳动力安排见下表所示：单位：人工种人数工种人机械工12电工2钢筋工6工人25焊工6⑵特殊工种持证上岗，不准无证的非技术工人进行特殊工种作业以保证施工质量和施工安全，杜绝返工和安全事故的出现。⑶建立健全各项规章制度，加强遵纪守法教育。4．4机械设备准备⑴机械设备的及时到场是保证项目工期目标实现的基础，施工中由项目经理部及时申报项目设备需用计划。设备处负责对机械...
