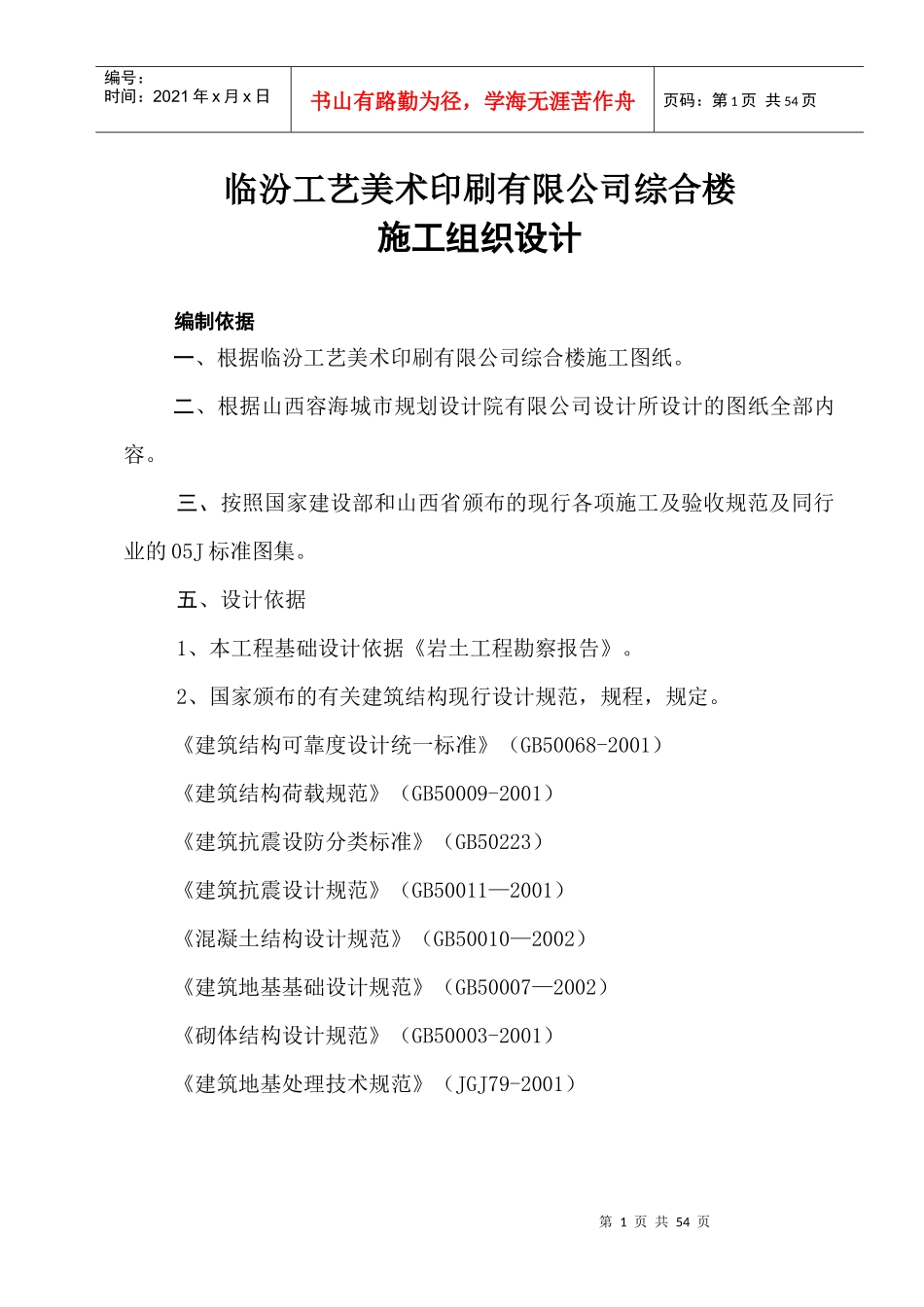

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页临汾工艺美术印刷有限公司综合楼施工组织设计编制依据一、根据临汾工艺美术印刷有限公司综合楼施工图纸。二、根据山西容海城市规划设计院有限公司设计所设计的图纸全部内容。三、按照国家建设部和山西省颁布的现行各项施工及验收规范及同行业的05J标准图集。五、设计依据1、本工程基础设计依据《岩土工程勘察报告》。2、国家颁布的有关建筑结构现行设计规范，规程，规定。《建筑结构可靠度设计统一标准》（GB50068-2001）《建筑结构荷载规范》（GB50009-2001）《建筑抗震设防分类标准》（GB50223）《建筑抗震设计规范》（GB50011—2001）《混凝土结构设计规范》（GB50010—2002）《建筑地基基础设计规范》（GB50007—2002）《砌体结构设计规范》（GB50003-2001）《建筑地基处理技术规范》（JGJ79-2001）第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页第一章工程总体概况一、工程概况临汾工艺美术印刷有限公司综合楼，位于平阳南街工艺美术厂院内,二层以下框架、三至六层为砖混。建筑面积：3045m2。该工程抗震设防烈度八度，屋面防水等级为三级，建筑物合理使用年限50年。地下室、一层、二层均为3.5m高、三至六层层高均为2.8m，建筑总高度18.8m。工程做法：地下室地面为水磨石地面，内墙面有水泥砂浆、混合砂浆墙面。顶棚有水泥砂浆及混合砂浆顶棚。屋面为平屋面。结构工程：基础开挖采用大开挖，地基处理采用换土垫层法，基础形式为钢筋混凝土筏片基础。混凝土标号：垫层为C15、基础、地下室柱、梁、板均为C30、一、二层框架柱、梁为C35、一、二层楼板为C30、三层以上卫、厨楼板为C25、其余梁、板、圈梁、构造柱为C20。三层以上砌体全部采用MU10机砖，砂浆标号：地下室M10水泥砂浆，一至二层填充墙为M5混合砂浆，三、四层为M10混合砂浆，五、六层为M7.5混合砂浆。安装工程包括：采暖、给排水、电气采暖：有资质的地暖专业队伍施工。给排水：给水管采用PP-R管、热熔连接，排水管采用硬质PVC管。电气：工程设计有低压配电系统、弱电系统、防雷、接地系统。二、地基与基础第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页地基处理：基底标高下换土2.m厚3：7灰土。换土压实系数大于0.95，换土垫层承载力不小于165kpa,垫层的施工质量检验必须分层进行。应在每层的压实系数符合设计要求后铺填上层土。基坑挖至换土底标高后，按间距1m梅花点进行钎探，探孔深3.0m发现不良地质现象必须处理。基坑开挖好后采用相应措施进行基坑检验，并通知设计人员参加验坑。基础下杂填土全部清除。基础：本工程基础形式为筏基。混凝土构件保护层厚度，基础梁板40mm梁柱30mm楼板为20mm，板下部纵向受力钢筋伸入支座的锚固长度不应小于6d并伸至中心线。本工程混凝土构件抗震等级为三级。梁柱钢筋的锚固长度、搭接长度见《03G101-1》。三、主要材料钢筋：φ-HPB235fy=f``y=210N/mm2Φ-HRB335fy=f``y=300N/mm2钢筋的强度标准值应具有不小于95%的保证率。焊条：E43型用于HPB235级钢，E50型用于HRB335级钢。四、结构施工1、构造柱主筋伸入基础及屋面板（或女儿墙压顶板）内长度均不小于35d。2、顶层楼梯间墙体沿墙通长设2φ6@500拉结筋。楼梯间管道井隔墙及卫生间非承重隔墙要求沿墙高每500设置2φ6通长拉结筋与承重墙拉结，每边伸入承重墙内长度不少于500mm。第4页共54页第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共54页3、120墙下无梁时须在墙下板底附加2φ14通长钢筋。附加筋伸入支座长度不小于450mm。4、板跨度（短跨）大于4m时，施工时按跨度的1/500起拱。各层板下部钢筋：短跨筋在下，长跨筋在上。5、板内预埋PVC管应遵守下述规定：6、预埋PVC管应埋在板的中央部位，并可靠固定模板上。预埋PVC管的直径不得大于板厚的1/3如遇双层管，则所占高度不应超过板厚的1/2，PVC管交叉处重叠不应超过两层。7、小于等于1.0m门窗洞口均设钢筋砖过梁3φ6（240墙）4φ6（370墙）每端伸入支座...
