电风扇设计分析报告VIP免费

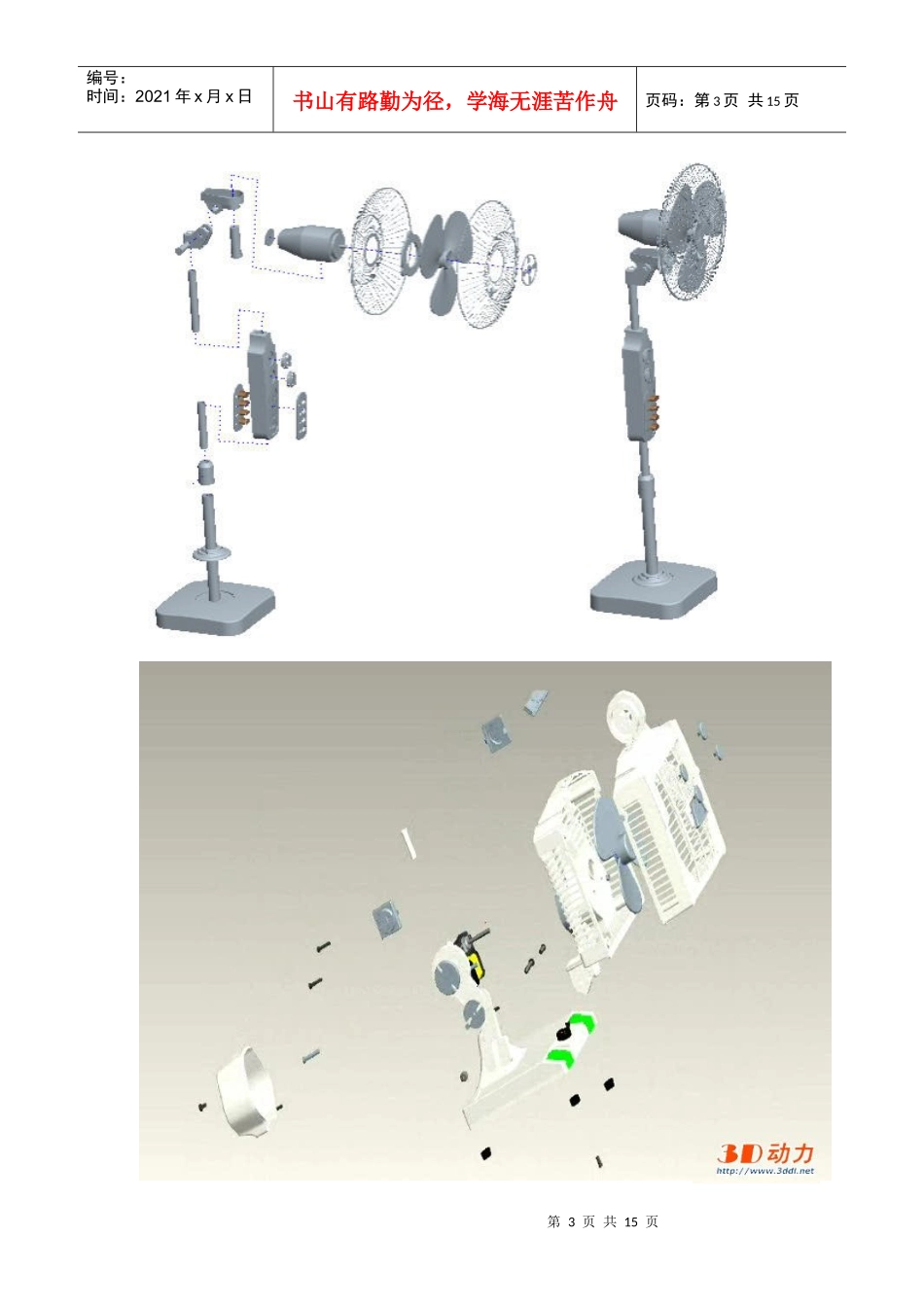

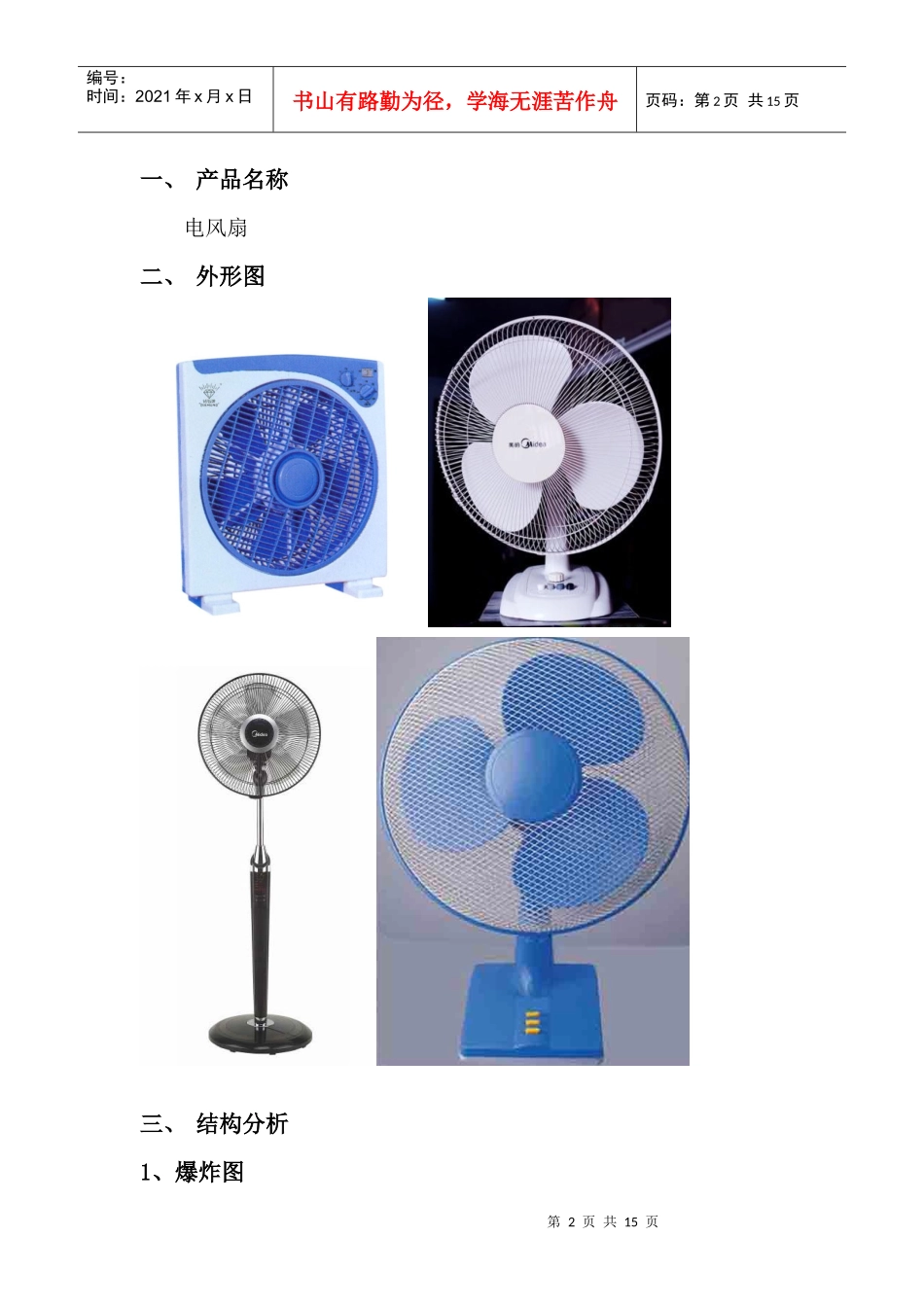

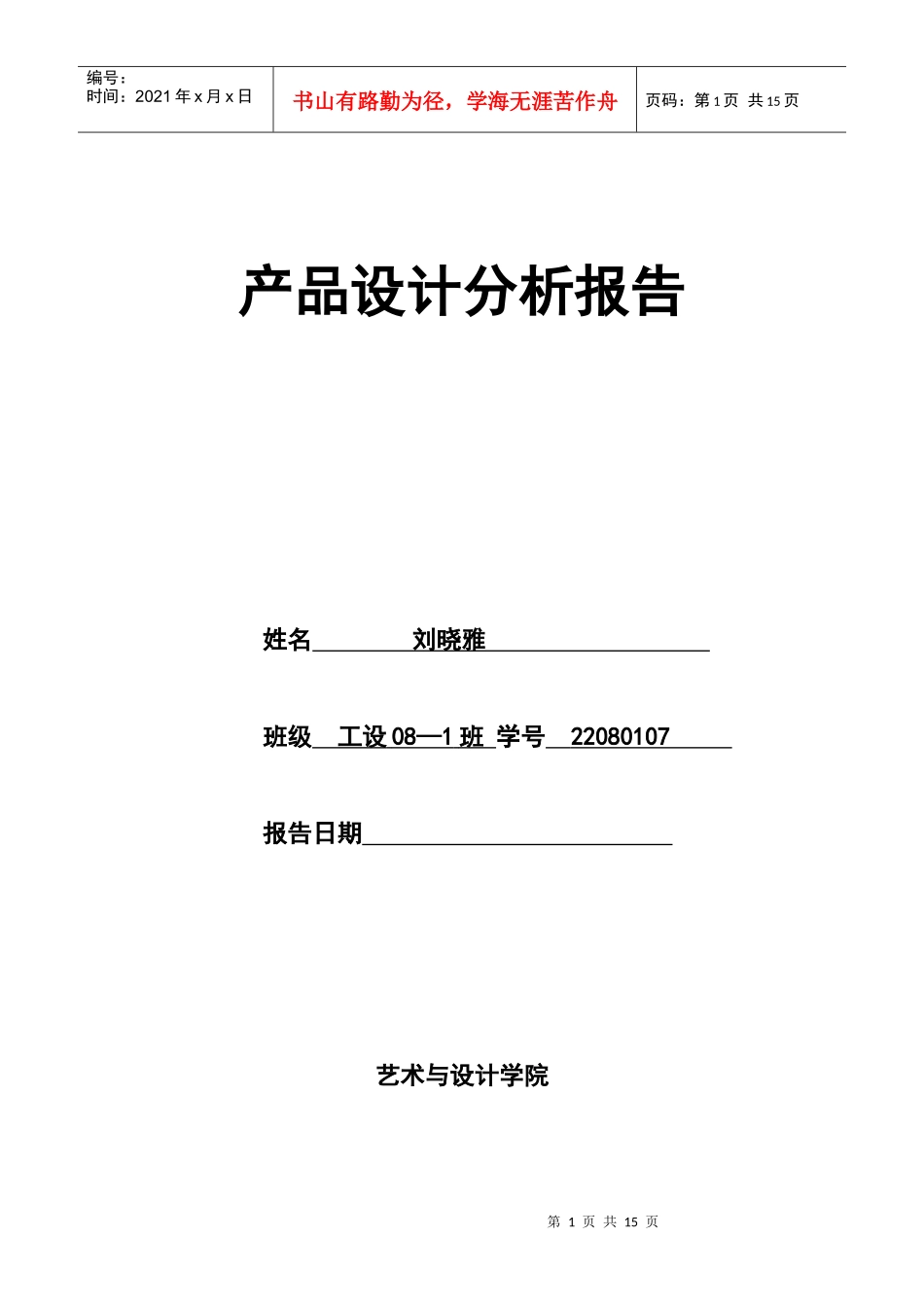

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页产品设计分析报告姓名刘晓雅班级工设08—1班学号22080107报告日期艺术与设计学院第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页一、产品名称电风扇二、外形图三、结构分析1、爆炸图第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页2、产品工作原理电风扇的工作原理就是电机带动叶片产生风流。电机工作原理就是电磁感应原理。交流电动机运用电磁感应的原理，它利用交流电的电流随时间改变产生旋转磁场，进而使硅钢片做成的转子旋转，从而带动叶片旋转。或者通电线圈在磁场中受力而转动。能量的转化形式是：电能主要转化为机械能，同时由于线圈有电阻，所以不可避免的有一部分电能要转化为内能。这跟扇扇子的原理差不多,由于风叶倾斜,在转动时空气受到挤压,造成空气流动.流动的方向跟风扇的转动方向和风叶的倾斜方向有关,例如:风扇是顺时针转动,风叶左边向前右边向后,则风是向前吹.只要改变其中一个因素风向就改变,两个因素都改变风向不变.目前普通的电风扇的调速原理是改变绕组匝数实现的。绕组上有多个抽头，还有一个末端，末端接电源一侧，而每个抽头就是一个档位了第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页这是电风扇的电路图，他一共有接到开关的3根线，以及一根电源接入开关，另一根电源接入电动机的线，接电容器的一根线（辅绕组），人体的体表有大量的汗液，当电风扇工作起来以后，室内的空气会流动起来，所以就能够促进汗液的急速蒸发，结合“蒸发需要吸收，大量的热量”，故人们会感觉到凉爽。3、零部件信息序号名称数量材质成型工艺1风扇叶1塑料铸塑2罩网1塑料铸塑电机1电容1定时器1第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页插头1塑料铸塑底座1塑料铸塑线路板1钻导通孔，在导通孔中布建金属铜层；在不需要焊接的导通孔上塞上阻焊剂；加热固化导通孔中的阻焊剂；将溢出导通孔外的固化的阻焊剂去除；在印刷电路板除导通孔外不需要焊接的部位制作阻焊层四、总体分析家用电风扇有吊扇、台扇、落地扇、壁扇、顶扇、换气扇、转页扇、空调扇（即冷风扇）等；台扇中又有摇头的和不摇头之分，也有的转页扇；落地扇中有摇头、转页的。还有一种微风小电扇，是专门吊在蚊帐里的，夏日晚上睡觉，一开它顿时就微风习习，可以安稳地睡上一觉，还不会生病。电风扇用久以后，扇叶的下面很容易沾上很多灰尘。这是电风扇在工作时，由于扇叶和空气相互摩擦而使扇叶带上了静电，带电的物体能够吸引轻小物体的性质，从而能够吸收室内飘浮的细小灰尘造成的。五、分项分析1、形态分析第7页共15页第6页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共15页一般电扇的外观粗看之下大同小异，国产的电扇初创是也完全仿照美国产品，风叶、网罩及底座均采用铜制，没有摇头设置，分量异常沉重。现在的电扇几乎都是塑制外壳，很轻便，外观更是千变万化，种类繁多，功能也是越来越齐全。2、色彩分析产品设计中的色彩不是孤立的，更有其独特性，这与绘画或者平面设计中的色彩是有不同的。在不同的材质下运用相同的色彩效果是不同的、在不同的环境下使用的色彩也是不同的、给不同的消费者使用的产品使用的色彩也是不同的、不同性质的产品也需要有不同的色彩，而在企业中还要考虑企业的标识性和企业的形象色彩等等。我报告中的第一台电风扇是蓝色和浅蓝色相搭配而成。在这款设计中，蓝色与浅蓝色的搭配和电风扇的外形一样大众化，而在这种大众化的色彩的搭配下又给了产品一个亮点，也就是用色彩给产品以独特性。而色彩是可以影响人们对产品的感受的,同时色彩对人的心理有很大的指导作用，它能引起人的共鸣、购买欲或偏爱性。色彩的本身有它一定的氛围，比如：蓝的幽静、红...
