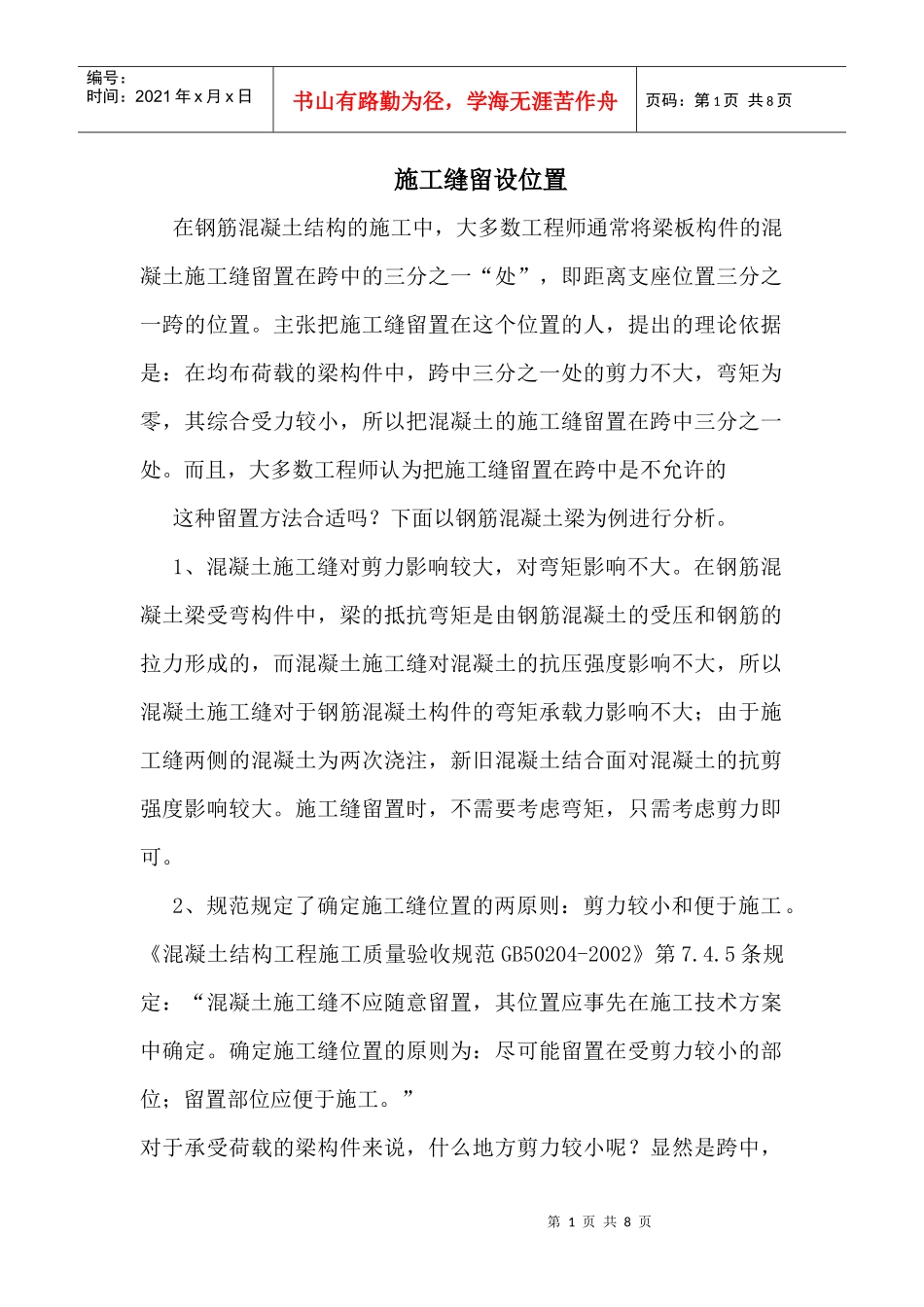

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页施工缝留设位置在钢筋混凝土结构的施工中，大多数工程师通常将梁板构件的混凝土施工缝留置在跨中的三分之一“处”，即距离支座位置三分之一跨的位置。主张把施工缝留置在这个位置的人，提出的理论依据是：在均布荷载的梁构件中，跨中三分之一处的剪力不大，弯矩为零，其综合受力较小，所以把混凝土的施工缝留置在跨中三分之一处。而且，大多数工程师认为把施工缝留置在跨中是不允许的这种留置方法合适吗？下面以钢筋混凝土梁为例进行分析。1、混凝土施工缝对剪力影响较大，对弯矩影响不大。在钢筋混凝土梁受弯构件中，梁的抵抗弯矩是由钢筋混凝土的受压和钢筋的拉力形成的，而混凝土施工缝对混凝土的抗压强度影响不大，所以混凝土施工缝对于钢筋混凝土构件的弯矩承载力影响不大；由于施工缝两侧的混凝土为两次浇注，新旧混凝土结合面对混凝土的抗剪强度影响较大。施工缝留置时，不需要考虑弯矩，只需考虑剪力即可。2、规范规定了确定施工缝位置的两原则：剪力较小和便于施工。《混凝土结构工程施工质量验收规范GB50204-2002》第7.4.5条规定：“混凝土施工缝不应随意留置，其位置应事先在施工技术方案中确定。确定施工缝位置的原则为：尽可能留置在受剪力较小的部位；留置部位应便于施工。”对于承受荷载的梁构件来说，什么地方剪力较小呢？显然是跨中，第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页跨中的剪力为最小。所以施工缝留置在跨中是最合适的位置。旧规范《混凝土结构工程施工及验收规范GB50204-92》中规定了梁的施工缝留置在“跨中三分之一范围内”。请注意是跨中三分之一“范围内”，不是跨中三分之一“处”。从这个规定看出，跨中三分之一的范围内都是可以的，跨中是最合适的部位，而跨中的三分之一“处”，是这个合适范围的边界点，也就是这个范围的最不利点。规范规定了“留置部位应便于施工”的原则。在混凝土浇注前，梁的施工缝写需要用模板封堵，在跨中截面操作最方便，而在跨中三分之一处，往往有负弯矩钢筋，封堵模板不方便，清理施工缝混凝土界面也不方便，而且操作稍有偏差，就可能偏出了跨中三分之一范围。所以，从方便施工的角度来讲，跨中三分之一“处”，并不是合适的位置。3、综上所述，梁的施工缝留置在跨中三分之一“处”是不合适的。跨中三分之一“处”，既不是剪力最小的位置，也不是最方便施工的位置，这与施工规范的原则是不相符的。甚至有人认为施工缝留置在跨中位置是不允许的，这与规范的原则更是矛盾了，恰恰相反，跨中才是施工缝留置的最合适位置。4、其它构件的施工缝留置位置：单向板：与梁的情况相同，单向板的施工缝也应该是留置在跨中三分之一范围内，在跨中是最合适的位置。有主次梁的楼板：施工缝留置在次梁跨中三分之一范围内。混凝土第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页浇注施工时，应沿着次梁的方向浇注，这样混凝土的浇注面与主梁平行，能够避免施工缝留置在主梁上。柱：其剪力最小的位置一般位于柱子的二分之一高度处，但是如留置在此处，极为不便于施工，故只能按照便于施工的原则，将施工缝留置在基础、楼板、梁的顶面，梁和吊车梁、无梁楼板的柱帽下面。墙：留置在门洞口连梁跨中三分之一范围内，也可留置在纵横墙的交界处，这也是综合考虑剪力较小和便于施工的原则。双向受力板、大体积混凝土结构、拱、穹拱、薄壳、斗仓、多层刚架结构，都属于结构复杂的工程，施工缝的位置应按设计要求留置。在浇筑整体砼中，由于施工过程中各种因素影响，浇筑不能连续完成，需设置施工缝，施工人员应严格按规范要求进行，认真了解施工缝的留置及处理，熟悉留置施工缝处理不当对工程质量的危害。1、施工缝的危害同一次性现浇结构相比，施工缝对结构的整体性带来一定的危害，这是由于第一次表面已终凝第二次浇筑时在原截面上存在冷缝，新旧截面粘结力受到削弱，降低结构的承载能力。柱、墙水平施工缝处理不当的危害柱、墙底面和顶部的水平表面上...
