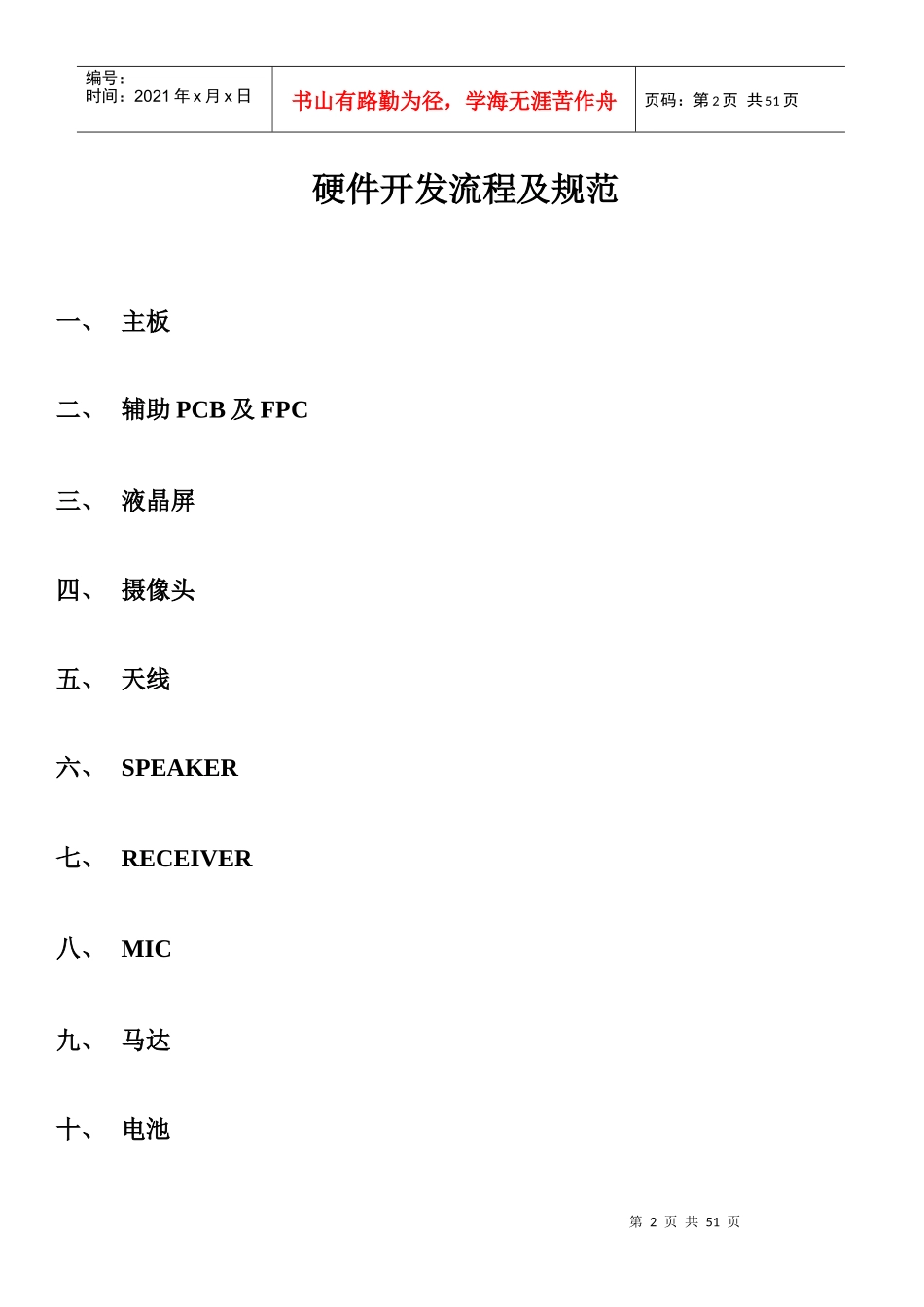

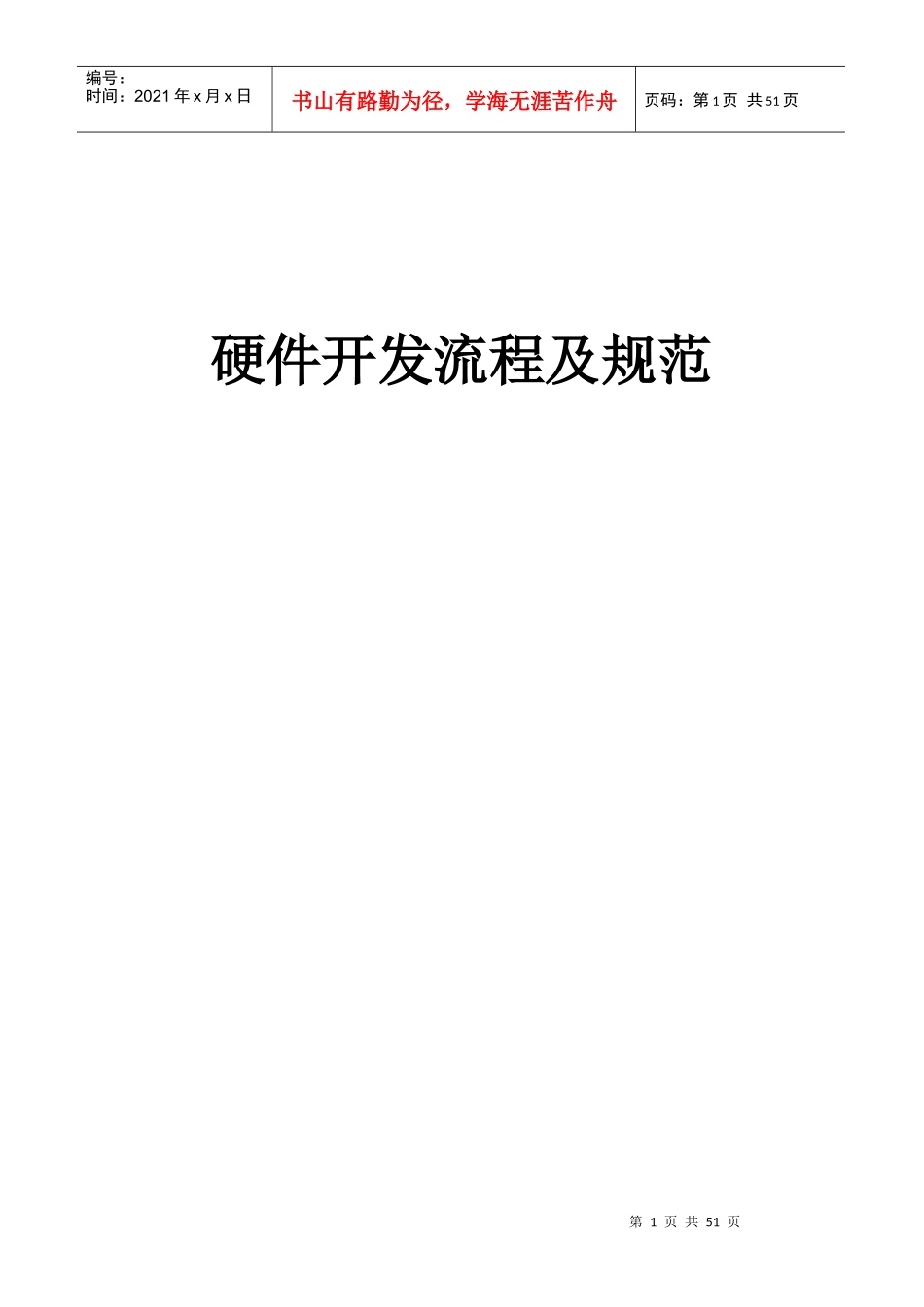

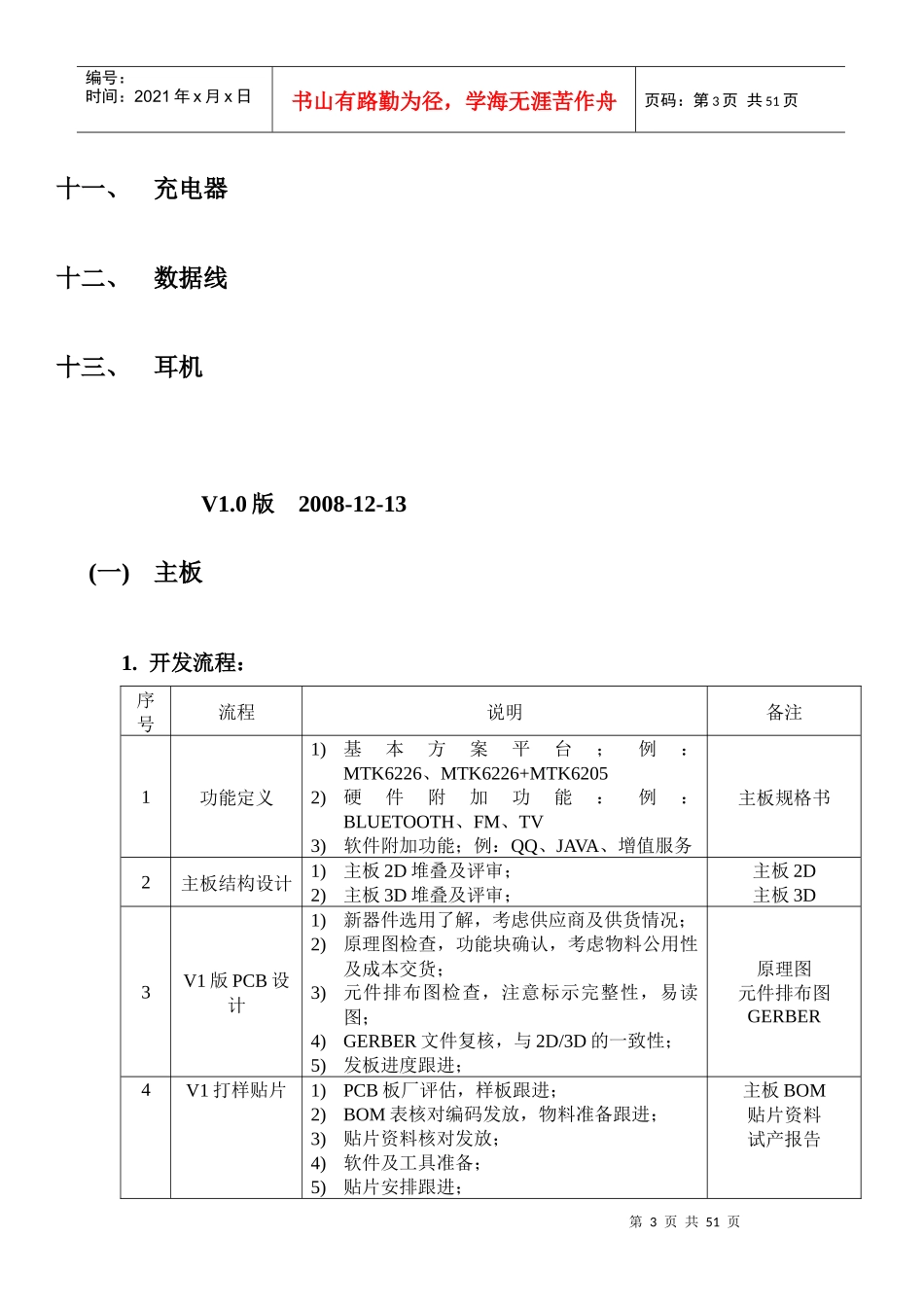

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页硬件开发流程及规范第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页硬件开发流程及规范一、主板二、辅助PCB及FPC三、液晶屏四、摄像头五、天线六、SPEAKER七、RECEIVER八、MIC九、马达十、电池第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页十一、充电器十二、数据线十三、耳机V1.0版2008-12-13(一)主板1.开发流程：序号流程说明备注1功能定义1)基本方案平台；例：MTK6226、MTK6226+MTK62052)硬件附加功能：例：BLUETOOTH、FM、TV3)软件附加功能；例：QQ、JAVA、增值服务主板规格书2主板结构设计1)主板2D堆叠及评审；2)主板3D堆叠及评审；主板2D主板3D3V1版PCB设计1)新器件选用了解，考虑供应商及供货情况；2)原理图检查，功能块确认，考虑物料公用性及成本交货；3)元件排布图检查，注意标示完整性，易读图；4)GERBER文件复核，与2D/3D的一致性；5)发板进度跟进；原理图元件排布图GERBER4V1打样贴片1)PCB板厂评估，样板跟进；2)BOM表核对编码发放，物料准备跟进；3)贴片资料核对发放；4)软件及工具准备；5)贴片安排跟进；主板BOM贴片资料试产报告第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页6)试产评审报告；5V1调试1)提供样板给方案公司，调试进度跟进及协助；2)功能、性能、稳定性及可靠性测试3)V2版发板及可量产性评估；SMT测试报告整机测试报告6V2打样贴片1)样板跟进；2)BOM表核对编码发放，物料准备跟进；3)贴片资料核对发放；4)软件及工具准备；5)贴片安排跟进；6)试产评审报告；主板BOM贴片资料SMT试产报告7量产1)量产资料发布及量产事项追踪；2)量产跟进；3)售后跟进；主板BOM贴片资料8软件1)提出软件需求（配置），软件进度追踪；2)软件测试及量产软件进度追踪；3)说明书编写审核；4)量产软件发布及版本管理；5)软件操作指导；软件需求表软件测试表软件版本列表说明书2.资料规范1)主板规格书a)基本方案平台；b)硬件附加功能：c)软件附加功能；d)格式和排版布局合理，便于打印；范例格式见下表：E519PDA主板规格书硬件Functionsoptional双频GSM900/DCS1800方案MTK(MT6226+MT6305BN+MT6129)GPRS支持Class12WAP支持MP3支持BlueTooth支持CSR蓝牙芯片BC313143A18MPEG4支持U盘支持;USB1.1CAMERA支持双30万像素摄像头,前、后布局第5页共51页第4页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共51页主板尺寸57mm*56mm单面摆件。超薄摆件设计，整机厚度<16mm键盘全键盘，支持QWERT键盘，最多可支持42键。NANDFlash支持TSOP封装SDInterfaceT-Flash.卡LCD显示器3.2’’QVGA320*240，加快捷icon,支持Touchpanel操作音频MP3立体声输出；立体声耳机，双speaker输出加速度传感器支持mxc6202g-sensorTVout支持IMAGIS的CVBS视频输出键盘背光源LED，兰灯/白光天线内外置天线可选充电接口通过底部连接器实现系统接口用于软件下载，MP3下载，U盘数据传递，通过底部连接器实现耳机接口用于接插耳机，专用耳机接口电路射频测试接口保留该部分电路和焊盘工作温度正常工作条件：15~35℃℃；极限工作条件：-10~55℃℃软件（preliminary）手写功能支持汉王手写输入输入法字源（Zi）中英文输入法语言支持英文、简体中文、繁体中文电话簿可存储250个电话号码，存贮在手机中的每个姓名可对应三个号码短信息可收发中英文短信息铃声50种（来电铃声、短消息铃声）PC同步支持数据接口，支持乐曲及待机画面用户下载STK加值服务支持动感游戏3个通话记录接收/拨打/未接各10个设置铃声、音量、屏保、待机问候语、自动开关机，对比度等工具计算器,世界时钟,日历,多个闹钟、备忘录、语音记录、秒表、定时器等通话服务多方通话、通过等待、呼叫保持、呼叫转移、限制呼叫、来电转接等屏保画面动画及静态屏保共10幅是否支持繁体中文支持支持彩信支持2)元件排布图a)标明所有接插件名称、引脚定义，方向及连接器型号；b)标明所有外部焊接位...
