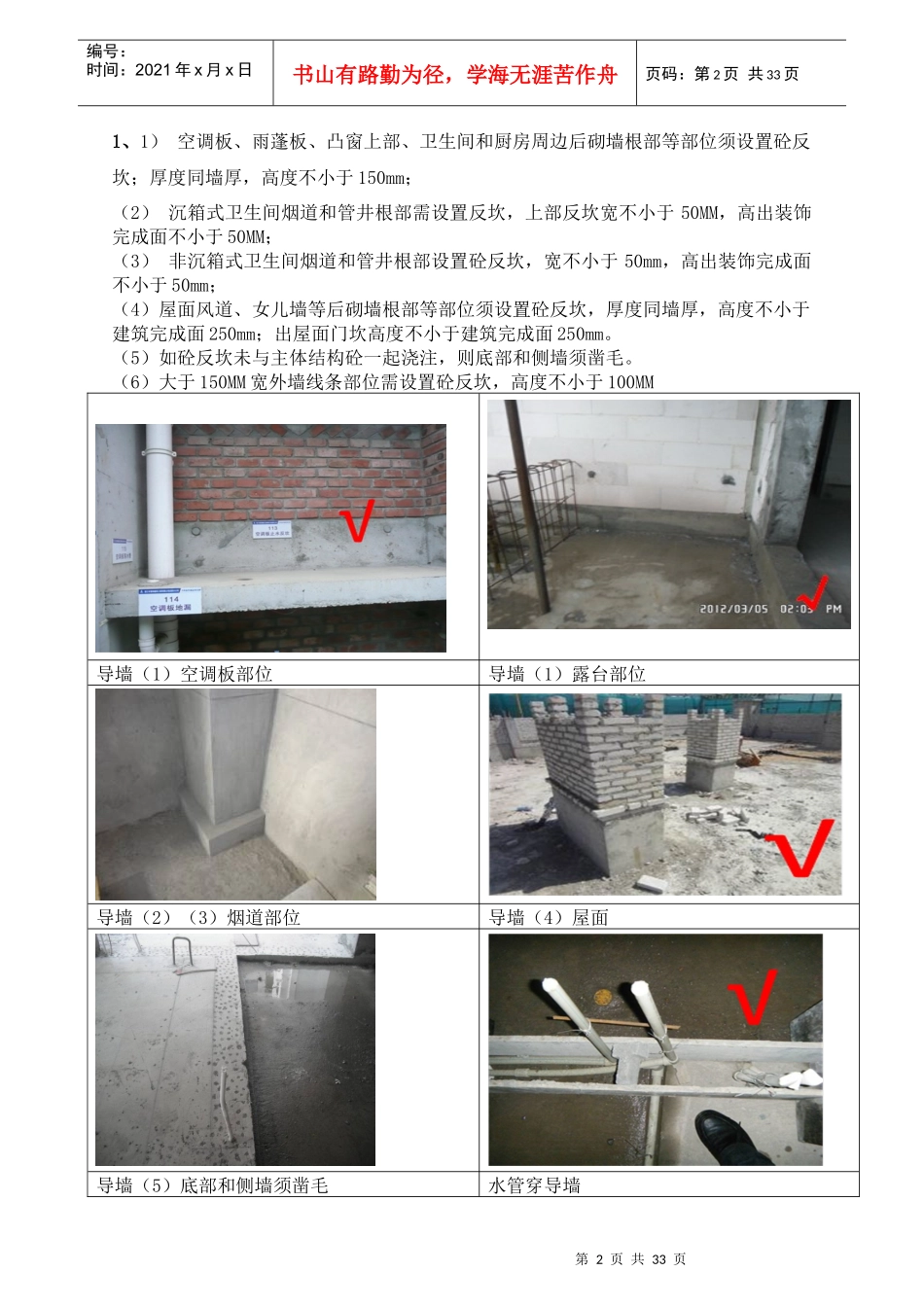

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页一、构造做法砌筑工程工作指引编制日期_________审核日期_________批准日期_________第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页1、1）空调板、雨蓬板、凸窗上部、卫生间和厨房周边后砌墙根部等部位须设置砼反坎；厚度同墙厚，高度不小于150mm；（2）沉箱式卫生间烟道和管井根部需设置反坎，上部反坎宽不小于50MM，高出装饰完成面不小于50MM；（3）非沉箱式卫生间烟道和管井根部设置砼反坎，宽不小于50mm，高出装饰完成面不小于50mm；（4）屋面风道、女儿墙等后砌墙根部等部位须设置砼反坎，厚度同墙厚，高度不小于建筑完成面250mm；出屋面门坎高度不小于建筑完成面250mm。（5）如砼反坎未与主体结构砼一起浇注，则底部和侧墙须凿毛。（6）大于150MM宽外墙线条部位需设置砼反坎，高度不小于100MM导墙（1）空调板部位导墙（1）露台部位导墙（2）（3）烟道部位导墙（4）屋面导墙（5）底部和侧墙须凿毛水管穿导墙第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页2、过梁洞口宽度小于600mm大于300mm时，可采用30mm厚M10水泥砂浆内设2Φ8的钢筋过梁，钢筋应埋入砂浆中，锚入洞口两边砌体不小于250mm。洞口宽度大于600mm时（包括临时施工洞口），应设置钢筋混凝土过梁，过梁的截面尺寸、配筋、支座长度应根据洞口宽度按设计要求采用。当采用预制钢筋混凝土过梁时，支座处砌体顶部应找平，安装时应坐砌砂浆。洞口过梁搭接长度不小于250mm。当受平面限制不能满足要求时，可采用现浇的方式与临近的过梁或构造柱相结合一次浇筑成形；部分门洞顶部离上层结构梁底距离小于过梁高度，在结构施工时将梁底下移，一起浇筑完成。(1)洞口过梁搭接长度不小于250mm(2)当受平面限制不能满足要求时，可采用现浇的方式与临近的过梁或构造柱相结合一次浇筑成形3、构造柱构造柱的截面尺寸不应小于（墙厚×200mm），混凝土强度等级不应低于C20。模板的对拉螺栓或步步紧禁止穿砌体。柱顶应预留“喇叭口”，其顶面高于柱顶2cm，待混凝土强度达到100%后，将“喇叭口”处混凝土剔除。当有洞口的填充墙尽端至门窗洞口边距离小于240mm时，宜采用钢筋混凝土门窗框。第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页(1)构造柱标准支模(2)当有洞口的填充墙尽端至门窗洞口边距离小于240mm时，宜采用钢筋混凝土门窗框(3)转角或丁字构造柱利用马牙槎穿螺栓(4)临边构造柱内部植定位筋支模方式（避免拉砌体）4、窗台压顶外窗窗台压顶，板带的厚度不小于120mm，宽度同墙厚，每边深入≥200mm（不足200mm的通长设置）；采用C20细石砼浇筑，纵向配筋为3Φ10，箍筋为Φ6@250；通长现浇钢筋混凝土板带应一次浇筑完成。窗台压顶必须先浇筑，其上面的砌体必须后砌筑。(1)窗台压顶必须先浇筑，其上面的砌体必须后砌筑(2)窗台压顶成活5、门窗框预制块：采用预制混凝土块、实心砖；空心砖墙体则在门窗洞边200mm内的孔洞须用细石混凝土填实；预制块或实心砖的宽度同墙厚；长度不小于200mm；高度第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页应与砌块同高或砌块高度的1/2且不小于100mm；最上部（或最下部）的混凝土块中心距洞口上下边的距离为200～250mm，其余部位的中心距不大于400mm，且均匀分布。门窗预制块预留标准做法6、卫生间砌体墙和外砌体墙灰缝须双面勾缝。7、顶砌：填充墙与承重主体结构间的空（缝）隙部位施工，应在填充墙砌筑14d后进行，采用实心砖斜砌（加气块和BM砌块可采用混凝土直接塞缝），角度45至60度，一般按60度控制，顶砖两侧及中间需放置三角形预制块。（1）顶砌砖预压14天。（2）顶砌成活。8、接缝处理：不同基体（含各类线槽）镀锌钢丝网规格为10×10×0.5mm，基体搭接不小于100MM；挂网前墙体高低差部分采用水泥砂浆填补。9、烟风道与填充墙节点：应先安装烟风道后砌筑，随砌随填实砌体与烟风道间的缝隙，减少...
