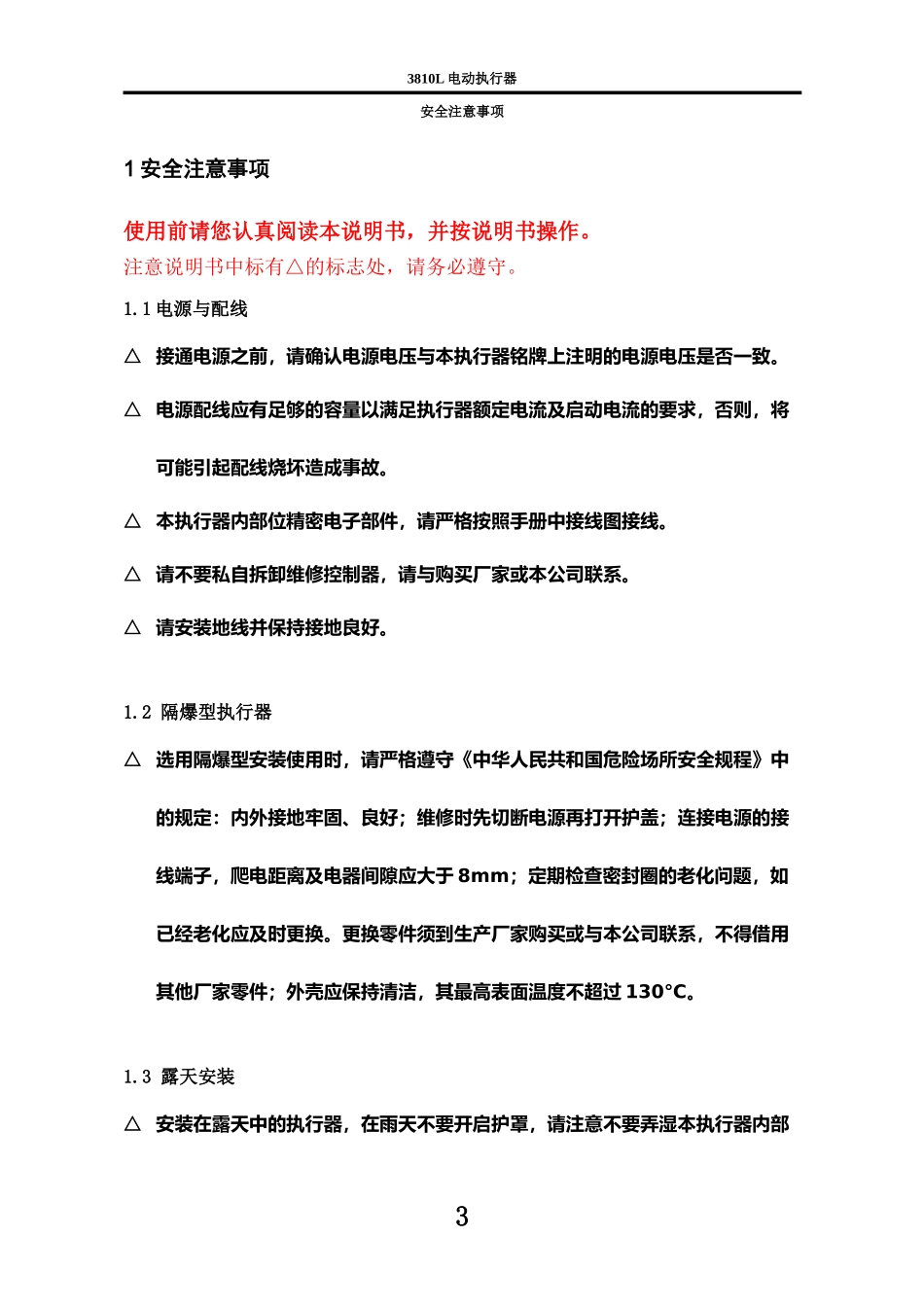

3810L电动执行器目录目录一、安全使用注意事项……………………………………2二、产品概述………………………………………………3三、主要技术参数…………………………………………4四、结构与原理……………………………………………5五、安装……………………………………………………9六、调试与配线……………………………………………10七、外形尺寸………………………………………………14八、配套支架………………………………………………15九、故障和解决办法………………………………………16十、订货说明………………………………………………1613810L电动执行器目录23810L电动执行器安全注意事项1安全注意事项使用前请您认真阅读本说明书，并按说明书操作。注意说明书中标有△的标志处，请务必遵守。1.1电源与配线△接通电源之前，请确认电源电压与本执行器铭牌上注明的电源电压是否一致。△电源配线应有足够的容量以满足执行器额定电流及启动电流的要求，否则，将可能引起配线烧坏造成事故。△本执行器内部位精密电子部件，请严格按照手册中接线图接线。△请不要私自拆卸维修控制器，请与购买厂家或本公司联系。△请安装地线并保持接地良好。1.2隔爆型执行器△选用隔爆型安装使用时，请严格遵守《中华人民共和国危险场所安全规程》中的规定：内外接地牢固、良好；维修时先切断电源再打开护盖；连接电源的接线端子，爬电距离及电器间隙应大于8mm；定期检查密封圈的老化问题，如已经老化应及时更换。更换零件须到生产厂家购买或与本公司联系，不得借用其他厂家零件；外壳应保持清洁，其最高表面温度不超过130℃。1.3露天安装△安装在露天中的执行器，在雨天不要开启护罩，请注意不要弄湿本执行器内部33810L电动执行器安全注意事项或使其结霜。△一旦内部潮湿时，请切断电源，使其充分干燥后再接通电源。△运转过程中请不要用手触摸电机表面，以免发生烫伤。△本执行器不允许裸露运转，以防止机械卷入或发生触电危险。△更换零件之前必须切断电源。△发现生烟，异味或异常噪音时，请断电检查或与本公司联系。43810L电动执行器产品概述2产品概述2.1概述3810L系列电子式执行器是以220V交流单相电源作为驱动电源，接收来自调节器控制信号(DC4-20mA或DC1-5V），实现预定直线往复运动的新型执行器。本系列执行器被用作调节阀的执行机构时，几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。因此被广泛应用于发电、冶金、石化、轻工以及环保等工业部门。2.2产品特点本系列产品有以下主要特点：执行器设计有内置伺服系统，无需另配伺服放大器，只需接入DC4-20mA(或DC1-5V）信号和AC220V单相电源即可工作。内设接线端子，接线极为简单方便。执行器的关键部件—控制器，采用最先进的混合集成电路，用树脂灌封，外形为匣状，体积小，可靠性高。位置量的反馈检测采用高性能导电塑料电位器，分辨率<0.4%，具有极高的寿命和可靠性。自诊断功能，发生故障时，控制器上的指示灯会立即发出指示信号。用状态拨码开关可以设定断信号时，阀芯处于全开、全关或自锁状态。用状态拨码开关可以设定正反动作。用状态拨码开关可以设定输入信号为DC4-20mA或DC1-5V。53810L电动执行器产品概述智能堵转保护技术：不管执行器在任何位置发生堵转，内部堵转保护将在4S内对电机进行堵转保护，关断电机电源。即使控制器受强烈干扰致使内部继电器击穿短路，内部堵转保护也会在4S内关断电机，使电机不受损害。自动堵转解除技术。根据用户拨码开关设定，在执行器发生堵转时，可反向运转1S来解除堵转，如果此时仍然有堵转发生，控制器将执行堵转保护，报警并关断所有电机输出。用户也可输入信号使电机反方向运转来手动解除保护。电子刹车：定位精确稳定，解决了传统机械刹车机械的磨损和定位不准确。智能化防瞬时反转技术：执行器运行过程中正反转切换过程中插入延时，减少对阀门、电机减速装置和执行机构的冲击，提高整体可靠性并延长寿命。调整工作零位（始点）和满位（终点）简单易行。突然断电时，能确保阀芯自锁。采用同步皮带转动，有效降低噪...
