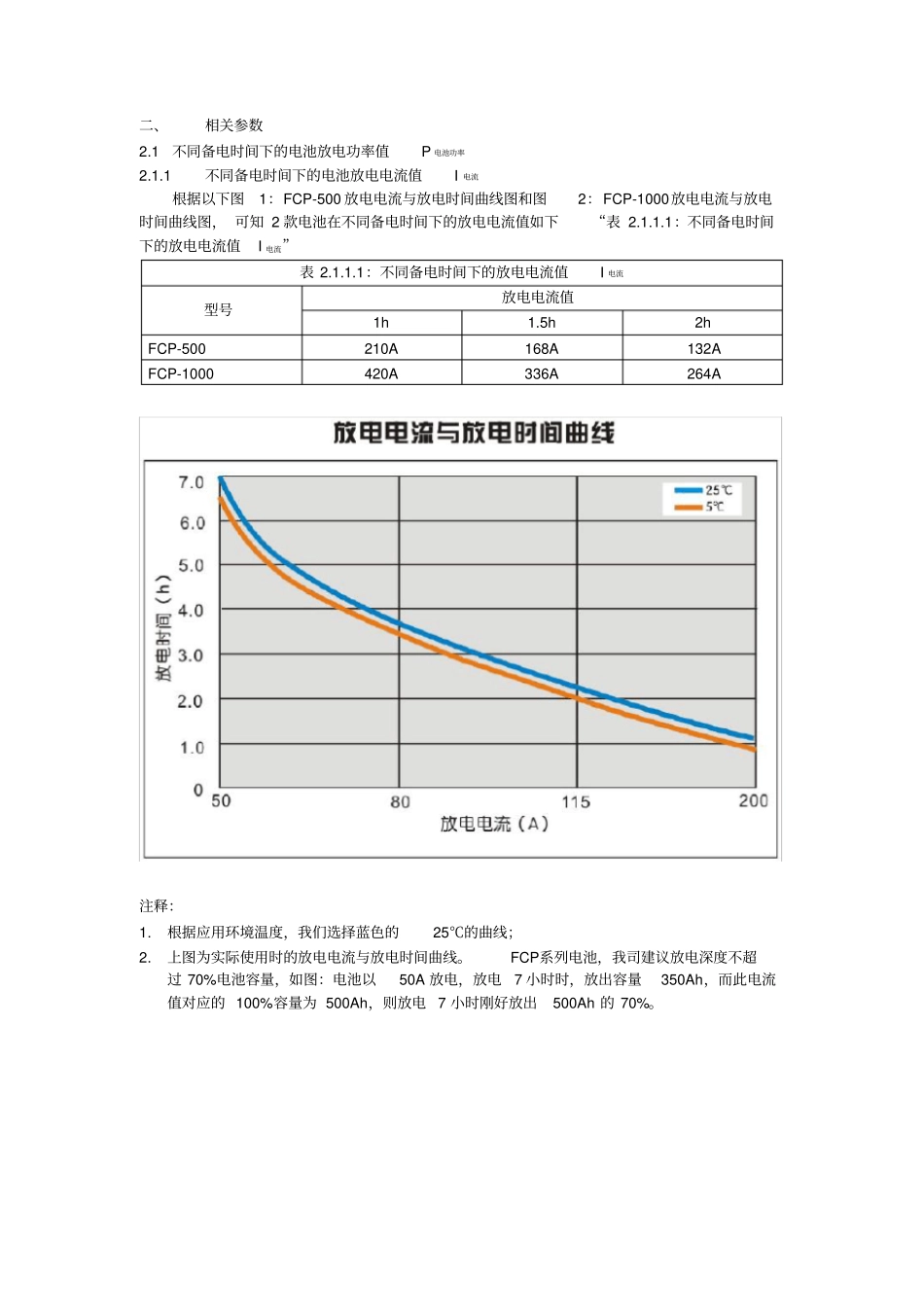

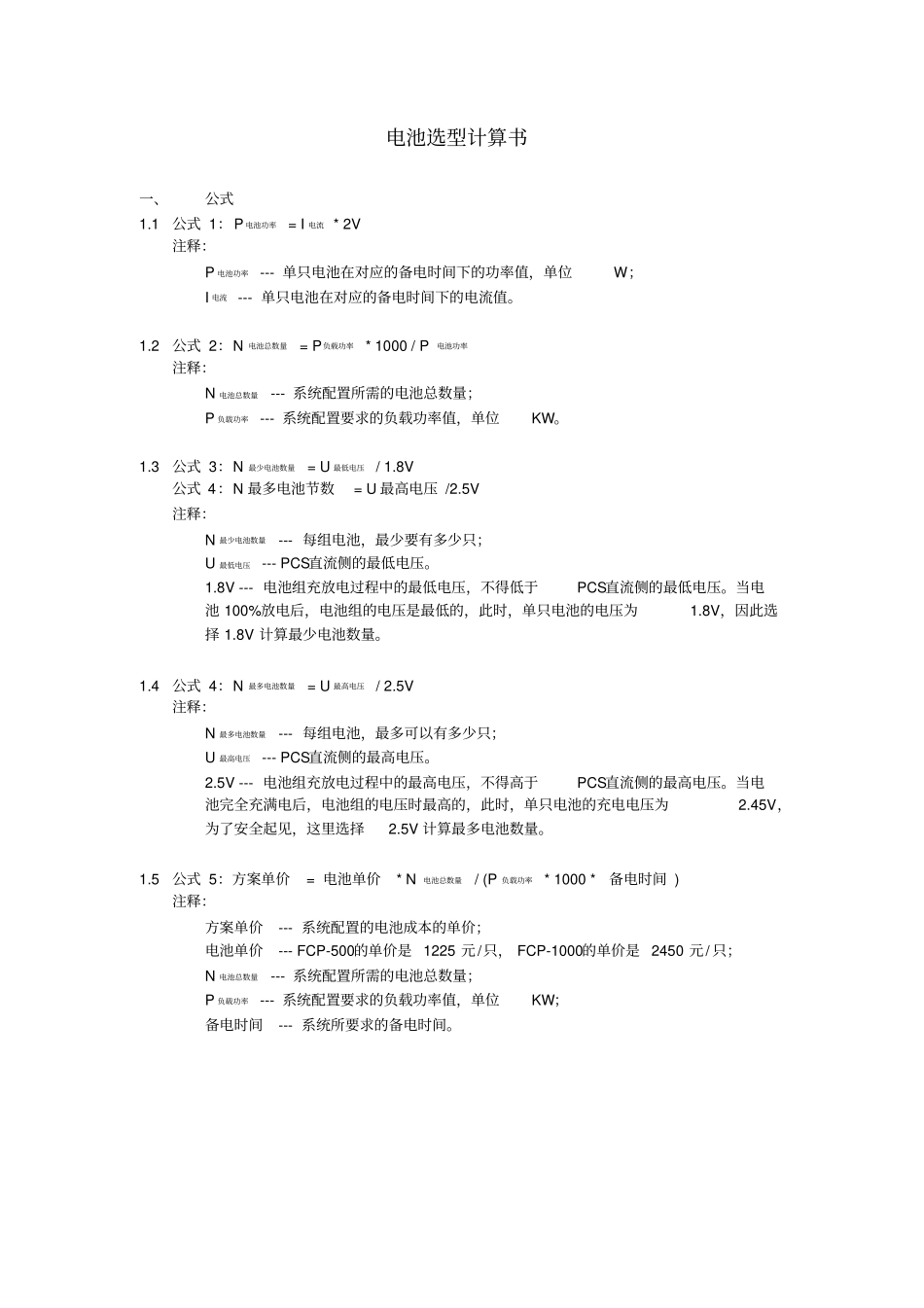

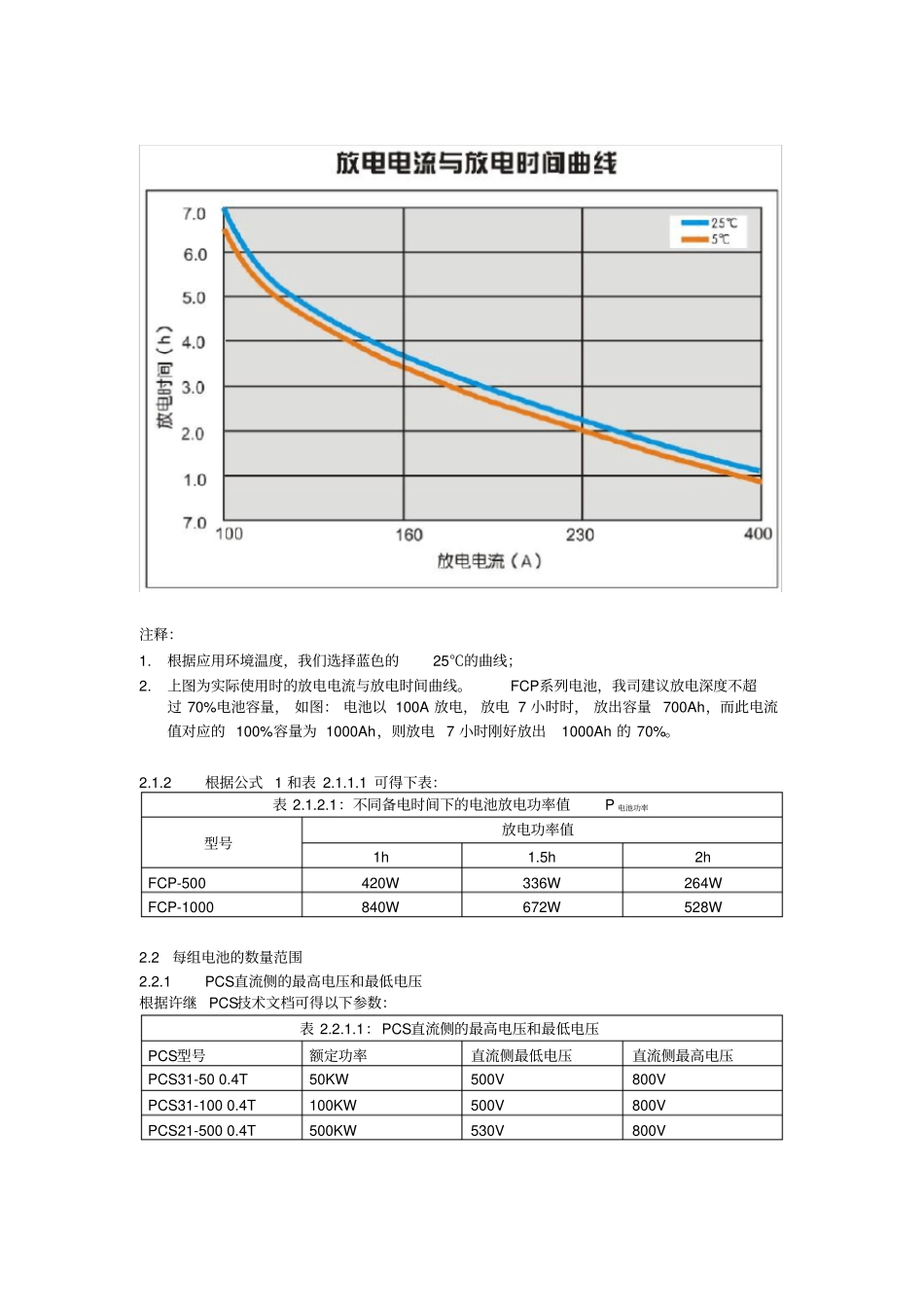

电池选型计算书一、公式1.1公式1：P电池功率=I电流*2V注释：P电池功率---单只电池在对应的备电时间下的功率值，单位W；I电流---单只电池在对应的备电时间下的电流值。1.2公式2：N电池总数量=P负载功率*1000/P电池功率注释：N电池总数量---系统配置所需的电池总数量；P负载功率---系统配置要求的负载功率值，单位KW。1.3公式3：N最少电池数量=U最低电压/1.8V公式4：N最多电池节数=U最高电压/2.5V注释：N最少电池数量---每组电池，最少要有多少只；U最低电压---PCS直流侧的最低电压。1.8V---电池组充放电过程中的最低电压，不得低于PCS直流侧的最低电压。当电池100%放电后，电池组的电压是最低的，此时，单只电池的电压为1.8V，因此选择1.8V计算最少电池数量。1.4公式4：N最多电池数量=U最高电压/2.5V注释：N最多电池数量---每组电池，最多可以有多少只；U最高电压---PCS直流侧的最高电压。2.5V---电池组充放电过程中的最高电压，不得高于PCS直流侧的最高电压。当电池完全充满电后，电池组的电压时最高的，此时，单只电池的充电电压为2.45V，为了安全起见，这里选择2.5V计算最多电池数量。1.5公式5：方案单价=电池单价*N电池总数量/(P负载功率*1000*备电时间)注释：方案单价---系统配置的电池成本的单价；电池单价---FCP-500的单价是1225元/只，FCP-1000的单价是2450元/只；N电池总数量---系统配置所需的电池总数量；P负载功率---系统配置要求的负载功率值，单位KW；备电时间---系统所要求的备电时间。二、相关参数2.1不同备电时间下的电池放电功率值P电池功率2.1.1不同备电时间下的电池放电电流值I电流根据以下图1：FCP-500放电电流与放电时间曲线图和图2：FCP-1000放电电流与放电时间曲线图，可知2款电池在不同备电时间下的放电电流值如下“表2.1.1.1：不同备电时间下的放电电流值I电流”表2.1.1.1：不同备电时间下的放电电流值I电流型号放电电流值1h1.5h2hFCP-500210A168A132AFCP-1000420A336A264A注释：1.根据应用环境温度，我们选择蓝色的25℃的曲线；2.上图为实际使用时的放电电流与放电时间曲线。FCP系列电池，我司建议放电深度不超过70%电池容量，如图：电池以50A放电，放电7小时时，放出容量350Ah，而此电流值对应的100%容量为500Ah，则放电7小时刚好放出500Ah的70%。注释：1.根据应用环境温度，我们选择蓝色的25℃的曲线；2.上图为实际使用时的放电电流与放电时间曲线。FCP系列电池，我司建议放电深度不超过70%电池容量，如图：电池以100A放电，放电7小时时，放出容量700Ah，而此电流值对应的100%容量为1000Ah，则放电7小时刚好放出1000Ah的70%。2.1.2根据公式1和表2.1.1.1可得下表：表2.1.2.1：不同备电时间下的电池放电功率值P电池功率型号放电功率值1h1.5h2hFCP-500420W336W264WFCP-1000840W672W528W2.2每组电池的数量范围2.2.1PCS直流侧的最高电压和最低电压根据许继PCS技术文档可得以下参数：表2.2.1.1：PCS直流侧的最高电压和最低电压PCS型号额定功率直流侧最低电压直流侧最高电压PCS31-500.4T50KW500V800VPCS31-1000.4T100KW500V800VPCS21-5000.4T500KW530V800V2.2.2根据公式2、公式3和表2.2.1.1可得下表：表2.2.2.1：每组电池的数量范围PCS型号额定功率最少电池数量最多电池数量PCS31-500.4T50KW278只320只PCS31-1000.4T100KW278只320只PCS21-5000.4T500KW295只320只2.3系统配置负载备电时间100KW1.5h200KW1.5h500KW1h500KW2h1000KW1h1000KW2h三、电池的选择举例3.1计算步骤：第1步：根据系统配置的负载，选择合适的PCS；第2步：根据表2.1.2.1和公式1，确定系统配置所需的电池总数量；第3步：根据电池总数量、所选的PCS型号和表2.2.2.1参数，确定系统配置的电池组数和每组电池数量；第4步：根据公式5，计算方案单价。3.2负载100KW备电1.5h第1步：由系统配置的负载为100KW，可知应选择1台“PCS31-1000.4T”第2步：由表2.1.2.1和公式1，可得：FCP-500：N电池总数量=P负载功率/P电池功率=100KW*1000/336W≈297只FCP-1000：N电池总数量=P负载功率/P电池功率=100KW*1000/336W≈148只则，系统可选297只FCP-500电池，或148只FCP-1000电池。第3步：根据表2.2.2.1中PCS31-10...
