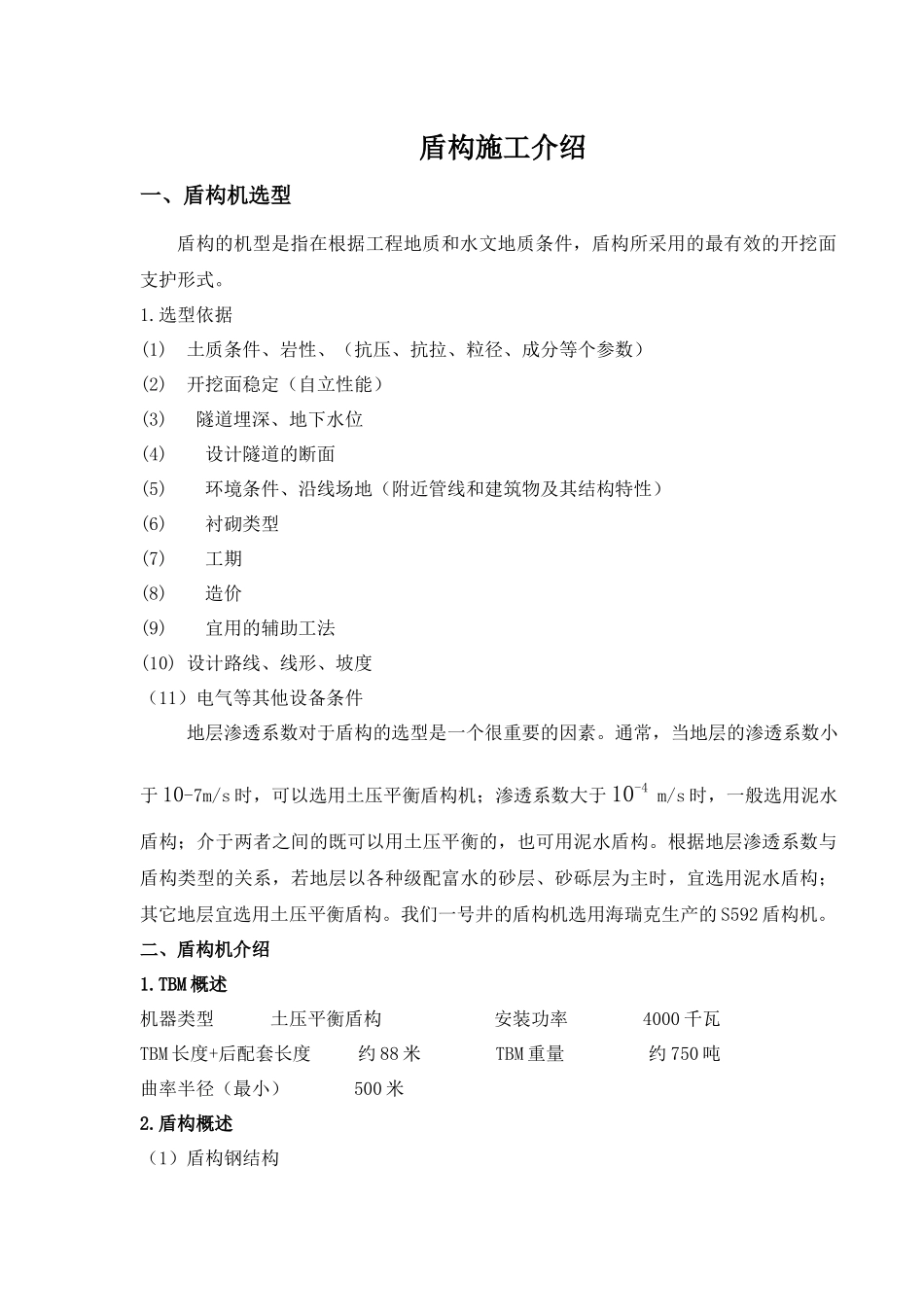

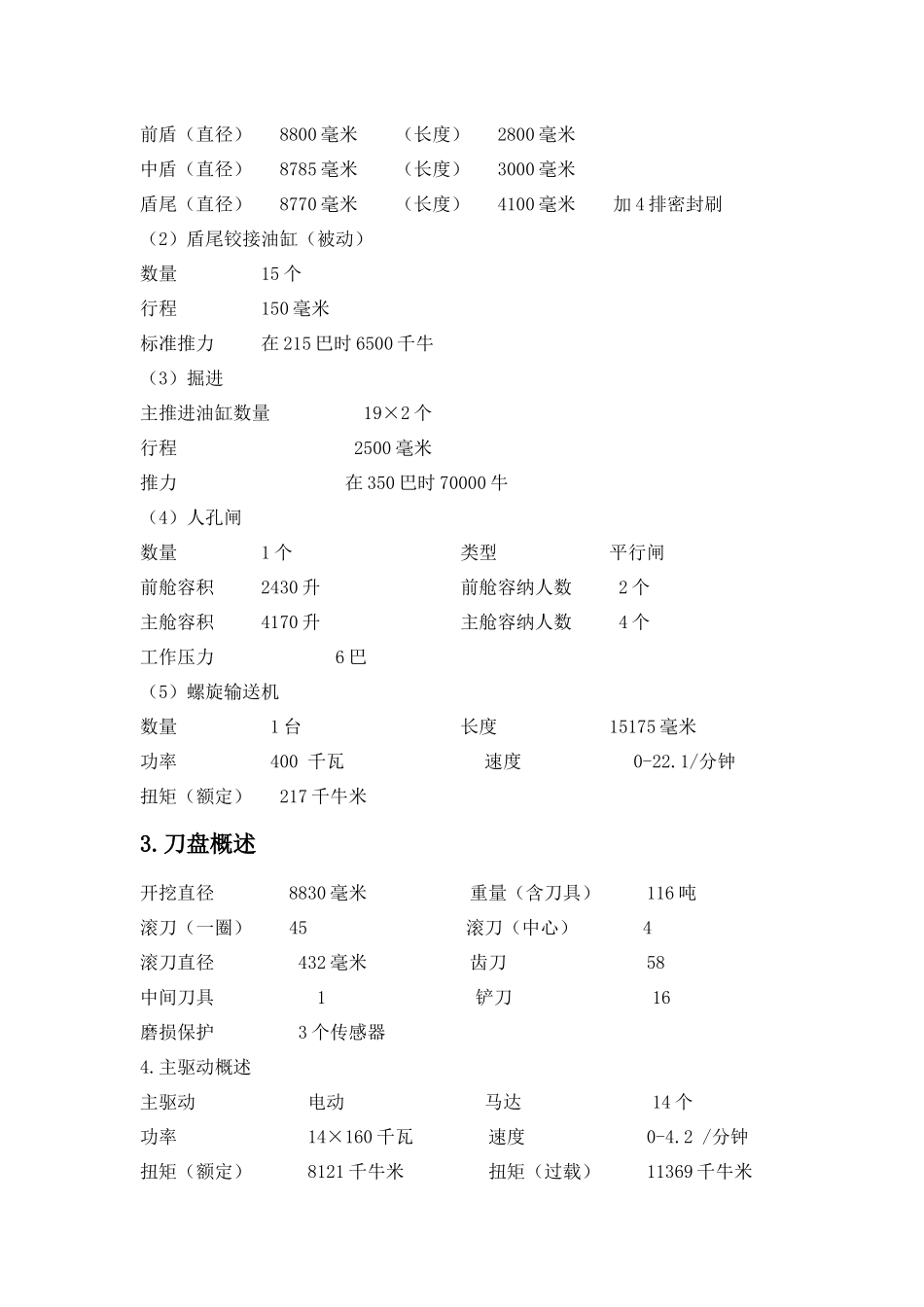

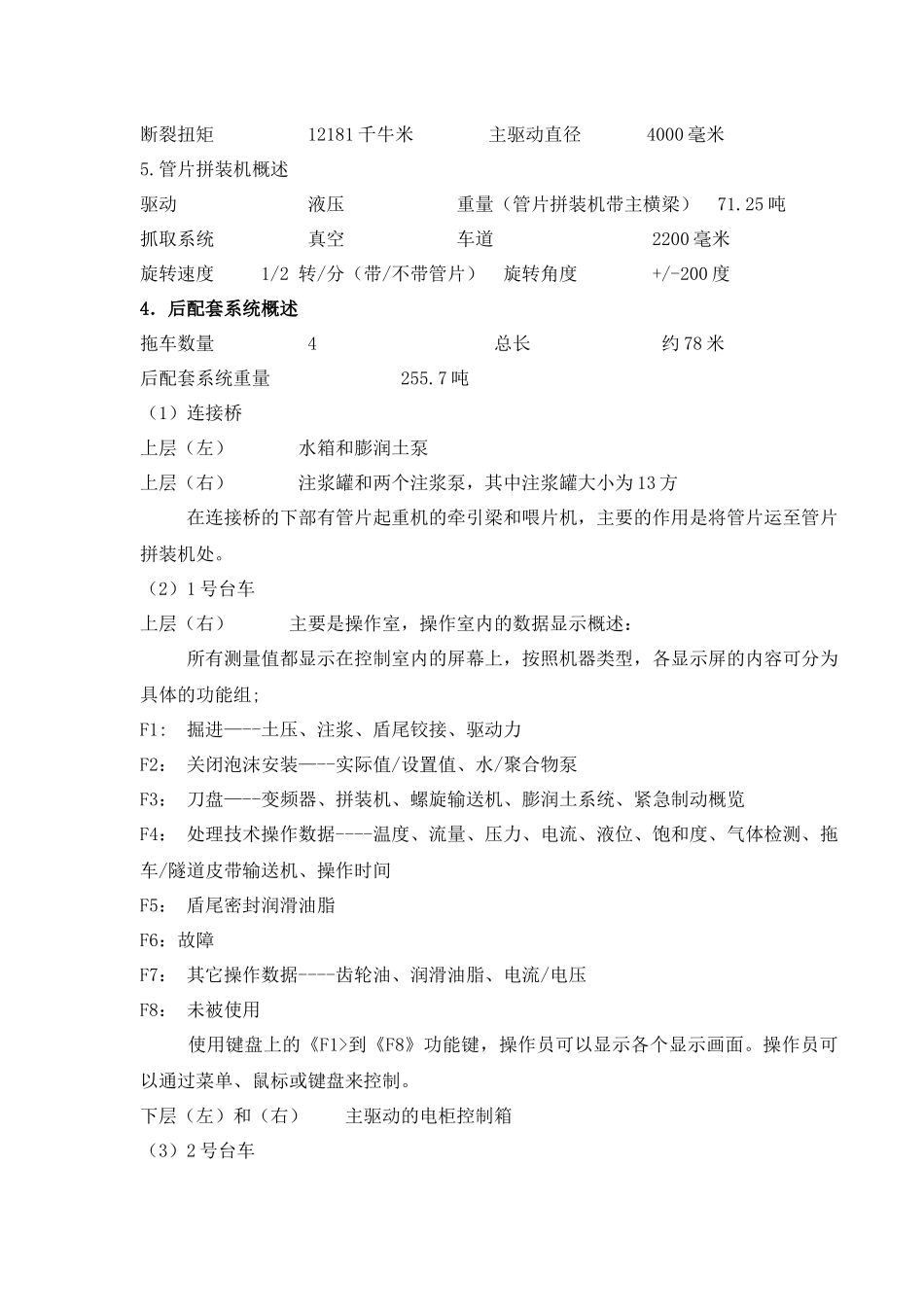

盾构施工介绍一、盾构机选型盾构的机型是指在根据工程地质和水文地质条件，盾构所采用的最有效的开挖面支护形式。1.选型依据(1)土质条件、岩性、（抗压、抗拉、粒径、成分等个参数）(2)开挖面稳定（自立性能）(3)隧道埋深、地下水位(4)设计隧道的断面(5)环境条件、沿线场地（附近管线和建筑物及其结构特性）(6)衬砌类型(7)工期(8)造价(9)宜用的辅助工法(10)设计路线、线形、坡度（11）电气等其他设备条件地层渗透系数对于盾构的选型是一个很重要的因素。通常，当地层的渗透系数小于10-7m/s时，可以选用土压平衡盾构机；渗透系数大于10-4m/s时，一般选用泥水盾构；介于两者之间的既可以用土压平衡的，也可用泥水盾构。根据地层渗透系数与盾构类型的关系，若地层以各种级配富水的砂层、砂砾层为主时，宜选用泥水盾构；其它地层宜选用土压平衡盾构。我们一号井的盾构机选用海瑞克生产的S592盾构机。二、盾构机介绍1.TBM概述机器类型土压平衡盾构安装功率4000千瓦TBM长度+后配套长度约88米TBM重量约750吨曲率半径（最小）500米2.盾构概述（1）盾构钢结构前盾（直径）8800毫米（长度）2800毫米中盾（直径）8785毫米（长度）3000毫米盾尾（直径）8770毫米（长度）4100毫米加4排密封刷（2）盾尾铰接油缸（被动）数量15个行程150毫米标准推力在215巴时6500千牛（3）掘进主推进油缸数量19×2个行程2500毫米推力在350巴时70000牛（4）人孔闸数量1个类型平行闸前舱容积2430升前舱容纳人数2个主舱容积4170升主舱容纳人数4个工作压力6巴（5）螺旋输送机数量1台长度15175毫米功率400千瓦速度0-22.1/分钟扭矩（额定）217千牛米3.刀盘概述开挖直径8830毫米重量（含刀具）116吨滚刀（一圈）45滚刀（中心）4滚刀直径432毫米齿刀58中间刀具1铲刀16磨损保护3个传感器4.主驱动概述主驱动电动马达14个功率14×160千瓦速度0-4.2/分钟扭矩（额定）8121千牛米扭矩（过载）11369千牛米断裂扭矩12181千牛米主驱动直径4000毫米5.管片拼装机概述驱动液压重量（管片拼装机带主横梁）71.25吨抓取系统真空车道2200毫米旋转速度1/2转/分（带/不带管片）旋转角度+/-200度4．后配套系统概述拖车数量4总长约78米后配套系统重量255.7吨（1）连接桥上层（左）水箱和膨润土泵上层（右）注浆罐和两个注浆泵，其中注浆罐大小为13方在连接桥的下部有管片起重机的牵引梁和喂片机，主要的作用是将管片运至管片拼装机处。（2）1号台车上层（右）主要是操作室，操作室内的数据显示概述：所有测量值都显示在控制室内的屏幕上，按照机器类型，各显示屏的内容可分为具体的功能组;F1:掘进—--土压、注浆、盾尾铰接、驱动力F2：关闭泡沫安装—--实际值/设置值、水/聚合物泵F3：刀盘—--变频器、拼装机、螺旋输送机、膨润土系统、紧急制动概览F4：处理技术操作数据----温度、流量、压力、电流、液位、饱和度、气体检测、拖车/隧道皮带输送机、操作时间F5：盾尾密封润滑油脂F6：故障F7：其它操作数据----齿轮油、润滑油脂、电流/电压F8：未被使用使用键盘上的《F1>到《F8》功能键，操作员可以显示各个显示画面。操作员可以通过菜单、鼠标或键盘来控制。下层（左）和（右）主驱动的电柜控制箱（3）2号台车上层（右）二次注浆罐下层（右）包括盾尾密封、润滑脂等下层（左）膨润土箱另外，在连接桥、1号和2号台车上，还有像皮带输送机、物料起重机、枢轴起重机、风筒和相应的管路等后配套系统。在盾构机里管道的颜色代码为：管道内的介质颜色管道内的介质颜色工业用水黄绿色盾尾密封油脂黄色固定排水黄绿色注浆棕色应急排水黄绿色空气（已简化）天蓝饮用水黄绿色呼吸空气（已简化）天蓝加压水黄绿色真空回路天蓝冷却回路黄绿色油脂黄色润滑油黄色三．盾构掘进介绍土压平衡盾构是在机械式盾构的前部设置隔板，使土仓和排土用的螺旋输送机内充满切削下来的泥土，依靠推进油缸的推力给土仓内的开挖土渣加压，使土压作用于开挖面使其稳定。土压平衡盾构的支护材料是土壤本身，由盾壳、刀盘、刀盘驱动、螺旋输送机、皮带输送机、管片安装机、人仓、液压系统等组成。土压平衡盾构的工作原理为：刀盘旋转切削开挖面的泥土，破碎的泥土通过刀盘开口进...
