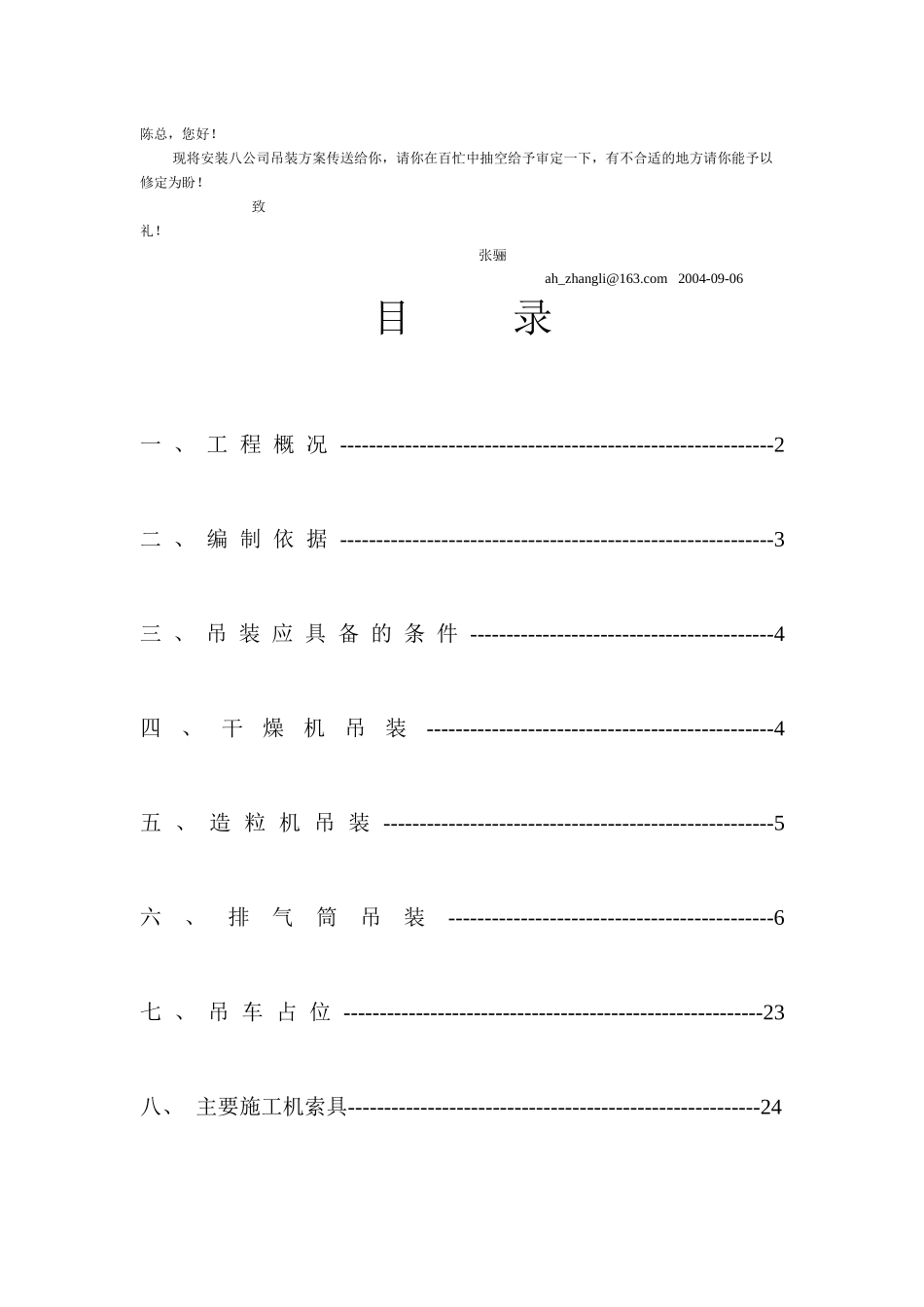

磷复肥项目大型设备吊装方案_第1页
1/31

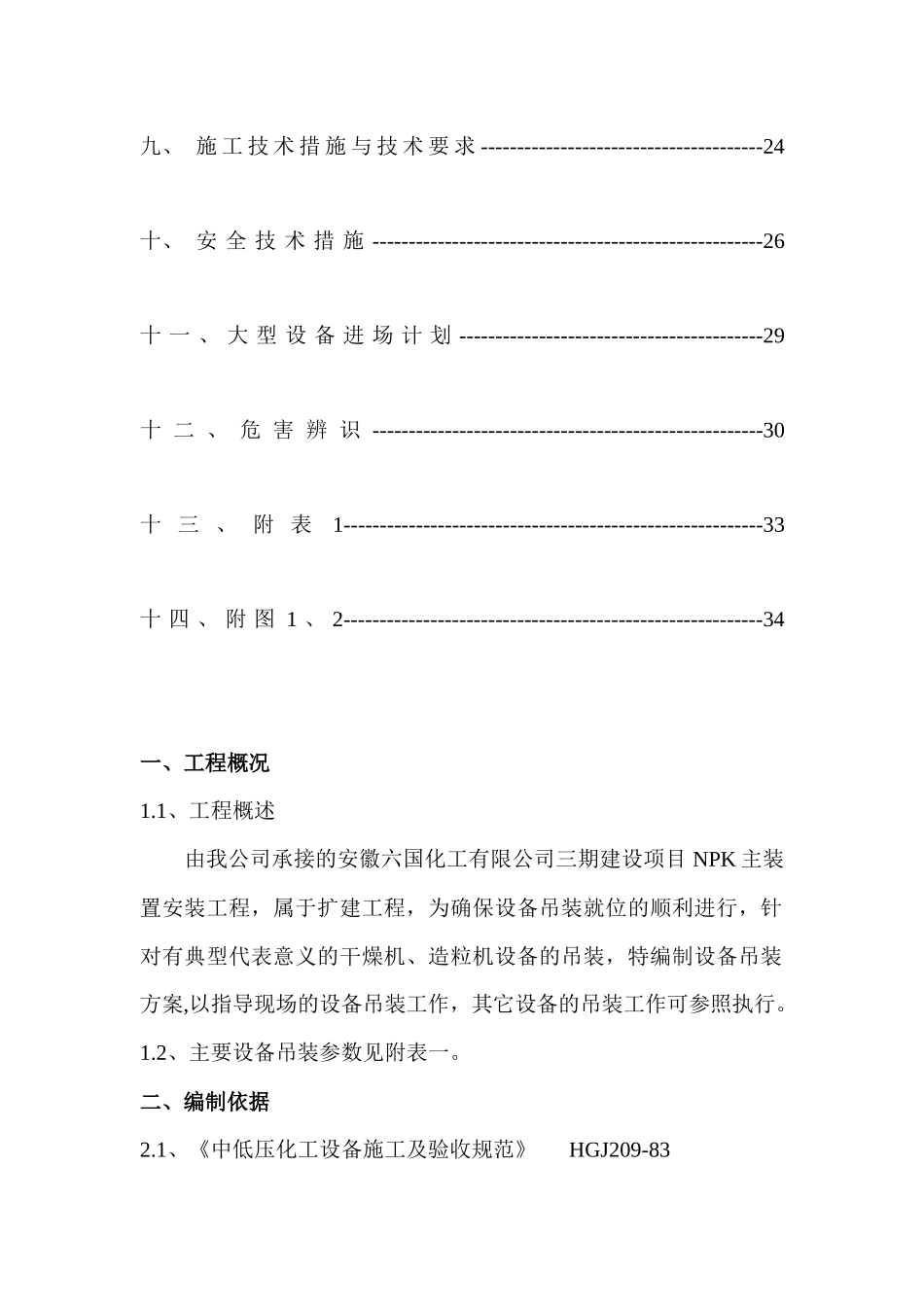

磷复肥项目大型设备吊装方案_第2页
2/31

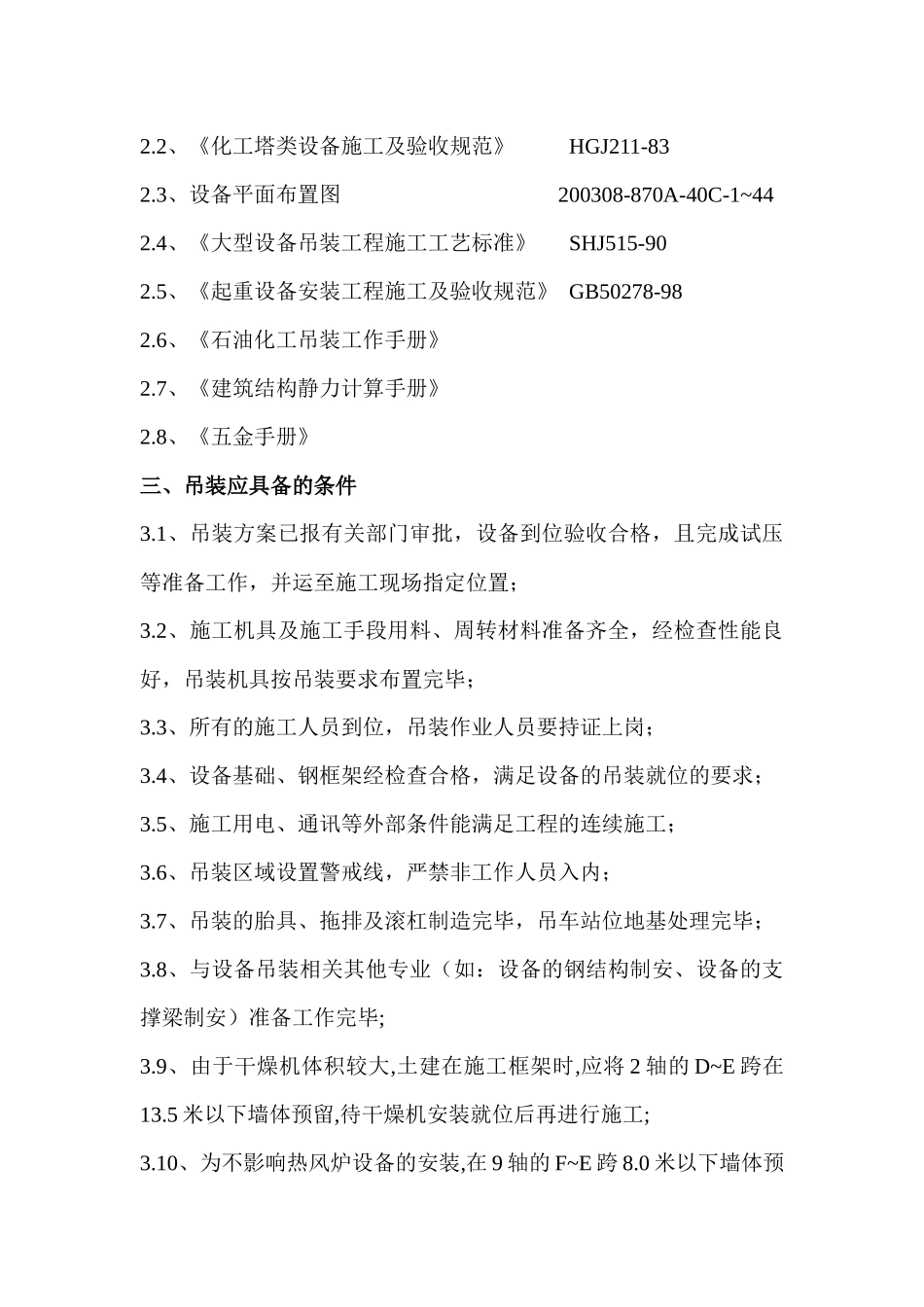

磷复肥项目大型设备吊装方案_第3页
3/31
陈总,您好!现将安装八公司吊装方案传送给你,请你在百忙中抽空给予审定一下,有不合适的地方请你能予以修定为盼!致礼!张骊ah_zhangli@163.com2004-09-06目录一、工程概况------------------------------------------------------------2二、编制依据------------------------------------------------------------3三、吊装应具备的条件------------------------------------------4四、干燥机吊装------------------------------------------------4五、造粒机吊装------------------------------------------------------5六、排气筒吊装---------------------------------------------6七、吊车占位----------------------------------------------------------23八、主要施工机索具---------------------------------------------------------24九、施工技术措施与技术要求---------------------------------------24十、安全技术措施------------------------------------------------------26十一、大型设备进场计划------------------------------------------29十二、危害辨识------------------------------------------------------30十三、附表1----------------------------------------------------------33十四、附图1、2----------------------------------------------------------34一、工程概况1.1、工程概述由我公司承接的安徽六国化工有限公司三期建设项目NPK主装置安装工程,属于扩建工程,为确保设备吊装就位的顺利进行,针对有典型代表意义的干燥机、造粒机设备的吊装,特编制设备吊装方案,以指导现场的设备吊装工作,其它设备的吊装工作可参照执行。1.2、主要设备吊装参数见附表一。二、编制依据2.1、《中低压化工设备施工及验收规范》HGJ209-832.2、《化工塔类设备施工及验收规范》HGJ211-832.3、设备平面布置图200308-870A-40C-1~442.4、《大型设备吊装工程施工工艺标准》SHJ515-902.5、《起重设备安装工程施工及验收规范》GB50278-982.6、《石油化工吊装工作手册》2.7、《建筑结构静力计算手册》2.8、《五金手册》三、吊装应具备的条件3.1、吊装方案已报有关部门审批,设备到位验收合格,且完成试压等准备工作,并运至施工现场指定位置;3.2、施工机具及施工手段用料、周转材料准备齐全,经检查性能良好,吊装机具按吊装要求布置完毕;3.3、所有的施工人员到位,吊装作业人员要持证上岗;3.4、设备基础、钢框架经检查合格,满足设备的吊装就位的要求;3.5、施工用电、通讯等外部条件能满足工程的连续施工;3.6、吊装区域设置警戒线,严禁非工作人员入内;3.7、吊装的胎具、拖排及滚杠制造完毕,吊车站位地基处理完毕;3.8、与设备吊装相关其他专业(如:设备的钢结构制安、设备的支撑梁制安)准备工作完毕;3.9、由于干燥机体积较大,土建在施工框架时,应将2轴的D~E跨在13.5米以下墙体预留,待干燥机安装就位后再进行施工;3.10、为不影响热风炉设备的安装,在9轴的F~E跨8.0米以下墙体预留,待热风炉安装就位后再进行施工;3.11、为不影响包裹筒设备的安装,在1轴的C~B跨8.0米以下墙体预留,待包裹筒安装就位后再进行施工;3.12、为不影响造粒机设备的安装,在B跨的6~7轴13.5米~8.0米的墙体预留,待造粒机安装就位后再进行施工;3.13、为不影响三台储斗设备的安装,在B跨的4~5~6~7轴18米~13.5米的墙体预留,待设备安装就位后再进行施工;四、干燥机吊装干燥机为卧式筒体设备,筒体的外形尺寸4500×35200,安装在主装置框架一楼4.5米高的基础上,设备筒体分三段到货,最重的筒体约为85吨,长度为12米。4.1、吊装工艺程序4.1.1、干燥机分段到现场顺序为一~二~三,吊装顺序为三~二~一;4.1.2、150吨履带吊将第三段设备吊到钢架托排上,利用2个5吨卷扬机将其托运至基础上方,设备安装位置;4.1.3、依次进行第二段,第一段的倒运,此时150吨履带吊退场;4.1.4、利用6台5吨卷扬机及H32-4D滑车组对三段设备进行脱排;4.1.5、利用钢框架进行干燥机的组对、焊接;4.1.6、单头抬起设备安装托轮装置,将设备就位在托轮装置上,相同方法就位另一头;4.1.7、拆除刚框架。4.2...
