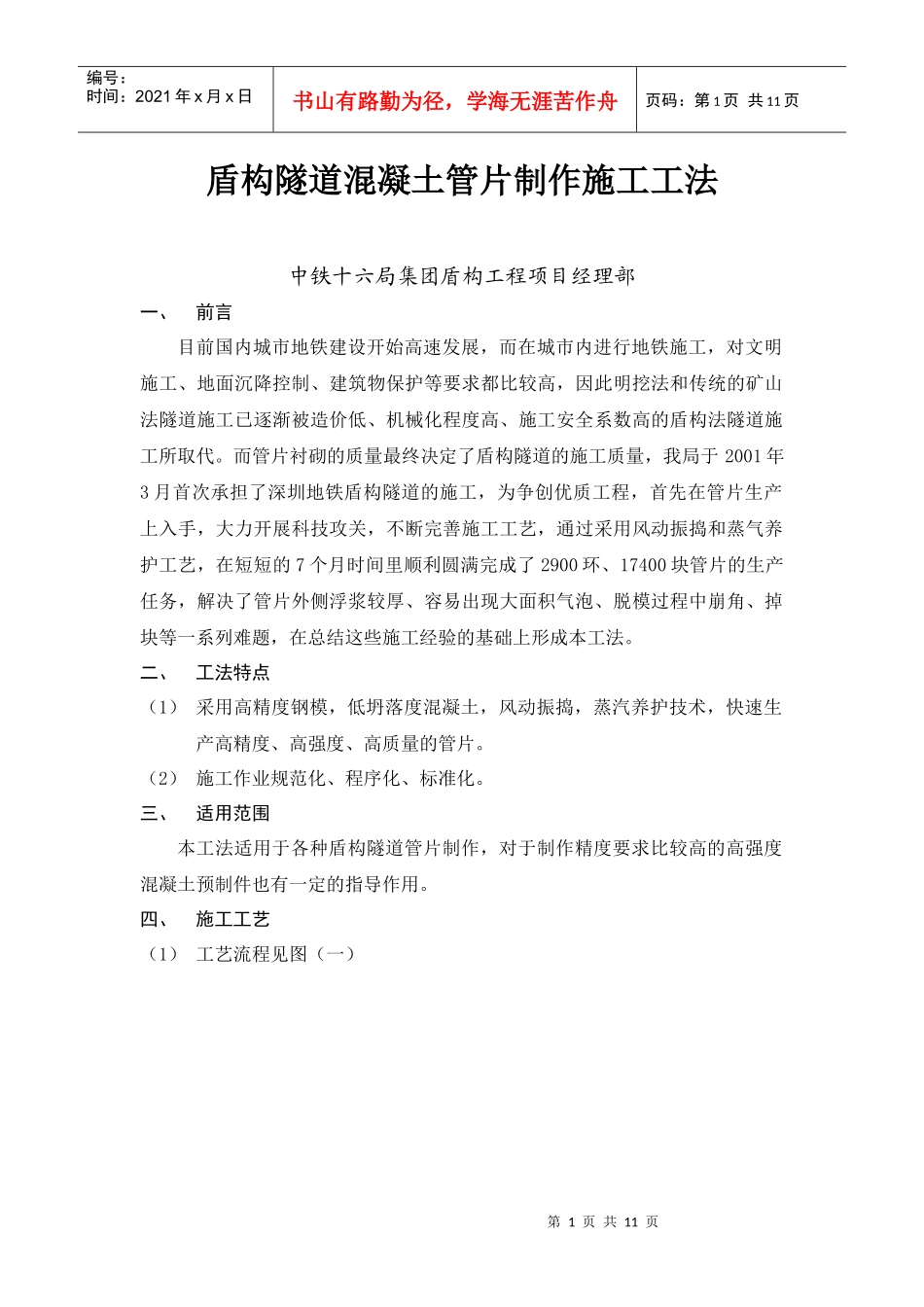

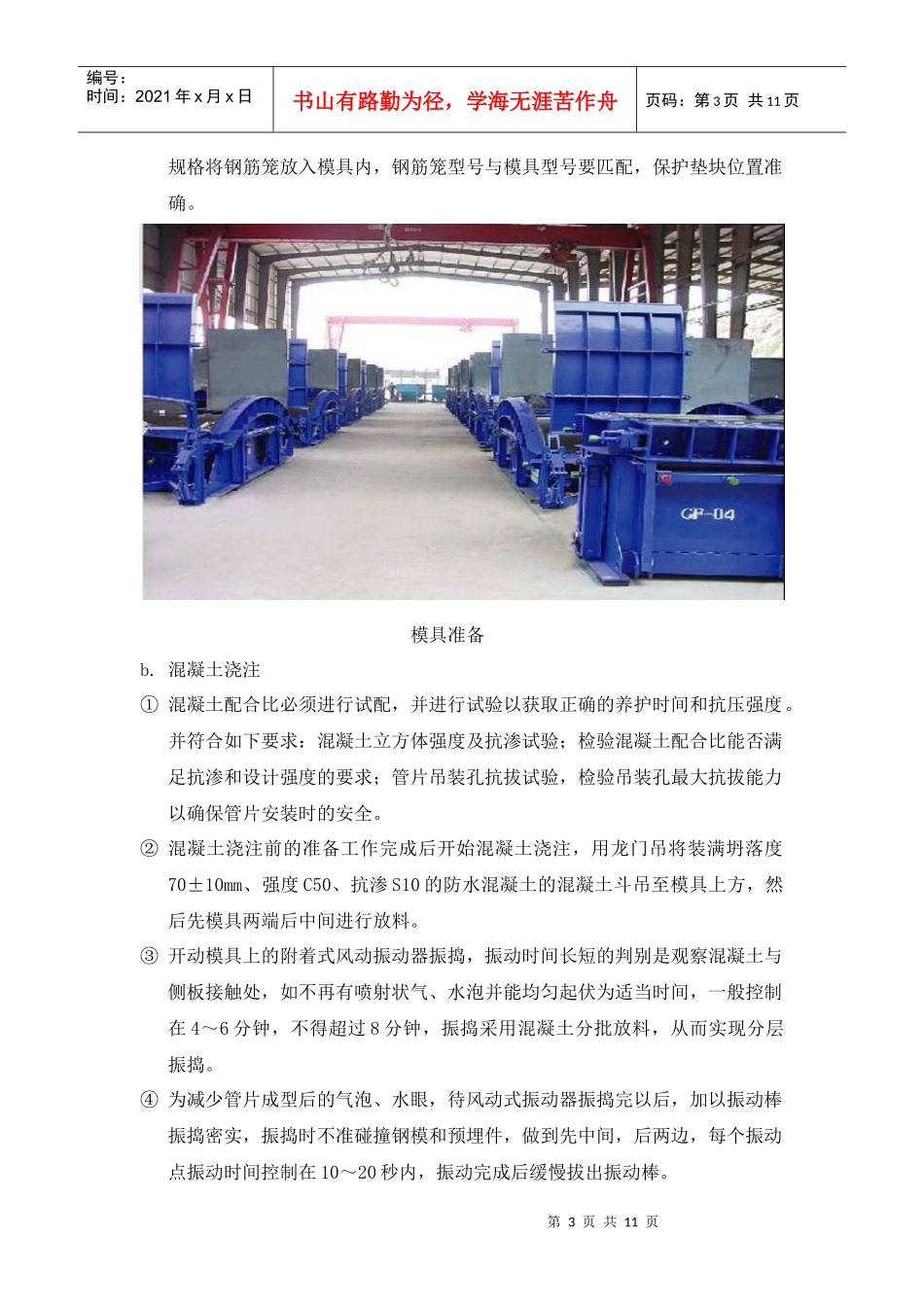

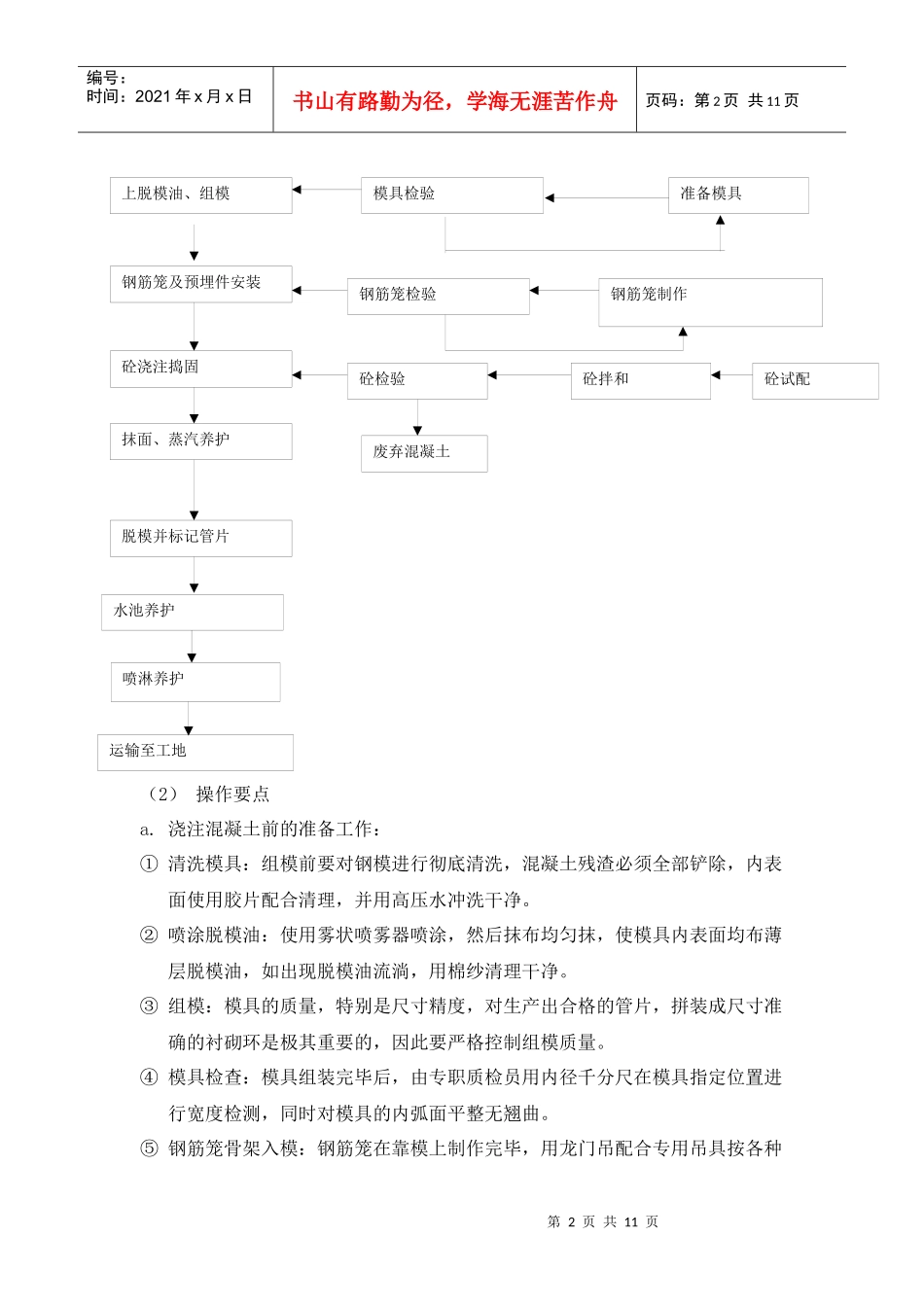

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页盾构隧道混凝土管片制作施工工法中铁十六局集团盾构工程项目经理部一、前言目前国内城市地铁建设开始高速发展，而在城市内进行地铁施工，对文明施工、地面沉降控制、建筑物保护等要求都比较高，因此明挖法和传统的矿山法隧道施工已逐渐被造价低、机械化程度高、施工安全系数高的盾构法隧道施工所取代。而管片衬砌的质量最终决定了盾构隧道的施工质量，我局于2001年3月首次承担了深圳地铁盾构隧道的施工，为争创优质工程，首先在管片生产上入手，大力开展科技攻关，不断完善施工工艺，通过采用风动振捣和蒸气养护工艺，在短短的7个月时间里顺利圆满完成了2900环、17400块管片的生产任务，解决了管片外侧浮浆较厚、容易出现大面积气泡、脱模过程中崩角、掉块等一系列难题，在总结这些施工经验的基础上形成本工法。二、工法特点（1）采用高精度钢模，低坍落度混凝土，风动振捣，蒸汽养护技术，快速生产高精度、高强度、高质量的管片。（2）施工作业规范化、程序化、标准化。三、适用范围本工法适用于各种盾构隧道管片制作，对于制作精度要求比较高的高强度混凝土预制件也有一定的指导作用。四、施工工艺（1）工艺流程见图（一）第2页共11页第1页共11页上脱模油、组模模具检验准备模具钢筋笼及预埋件安装钢筋笼检验钢筋笼制作砼浇注捣固砼检验砼拌和砼试配抹面、蒸汽养护废弃混凝土脱模并标记管片运输至工地水池养护喷淋养护编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页（2）操作要点a.浇注混凝土前的准备工作：①清洗模具：组模前要对钢模进行彻底清洗，混凝土残渣必须全部铲除，内表面使用胶片配合清理，并用高压水冲洗干净。②喷涂脱模油：使用雾状喷雾器喷涂，然后抹布均匀抹，使模具内表面均布薄层脱模油，如出现脱模油流淌，用棉纱清理干净。③组模：模具的质量，特别是尺寸精度，对生产出合格的管片，拼装成尺寸准确的衬砌环是极其重要的，因此要严格控制组模质量。④模具检查：模具组装完毕后，由专职质检员用内径千分尺在模具指定位置进行宽度检测，同时对模具的内弧面平整无翘曲。⑤钢筋笼骨架入模：钢筋笼在靠模上制作完毕，用龙门吊配合专用吊具按各种第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页规格将钢筋笼放入模具内，钢筋笼型号与模具型号要匹配，保护垫块位置准确。模具准备b.混凝土浇注①混凝土配合比必须进行试配，并进行试验以获取正确的养护时间和抗压强度。并符合如下要求：混凝土立方体强度及抗渗试验；检验混凝土配合比能否满足抗渗和设计强度的要求；管片吊装孔抗拔试验，检验吊装孔最大抗拔能力以确保管片安装时的安全。②混凝土浇注前的准备工作完成后开始混凝土浇注，用龙门吊将装满坍落度70±10mm、强度C50、抗渗S10的防水混凝土的混凝土斗吊至模具上方，然后先模具两端后中间进行放料。③开动模具上的附着式风动振动器振捣，振动时间长短的判别是观察混凝土与侧板接触处，如不再有喷射状气、水泡并能均匀起伏为适当时间，一般控制在4～6分钟，不得超过8分钟，振捣采用混凝土分批放料，从而实现分层振捣。④为减少管片成型后的气泡、水眼，待风动式振动器振捣完以后，加以振动棒振捣密实，振捣时不准碰撞钢模和预埋件，做到先中间，后两边，每个振动点振动时间控制在10～20秒内，振动完成后缓慢拔出振动棒。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页⑤全部振捣成型后，视气温及混凝土凝结情况，大约10分钟后拆除压板，进行光面。光面分粗、中、细三个工序，粗光面：使用铝合金压尺，刮平去掉多余混凝土，并进行粗磨。中光面：待混凝土收水后用灰匙进行光面，使管片平整、光滑。精光面：使用长匙精工抹平，力求表面光亮无灰匙印，管片外弧面平整度的误差差值不大于±5mm。检查钢筋笼浇注混凝土c.养护①蒸汽养护：混凝土振动成型并光面2小时后，混凝土表面用手压有轻微的压痕时，在管片外弧面上盖上湿润的养护布，将用于蒸...
