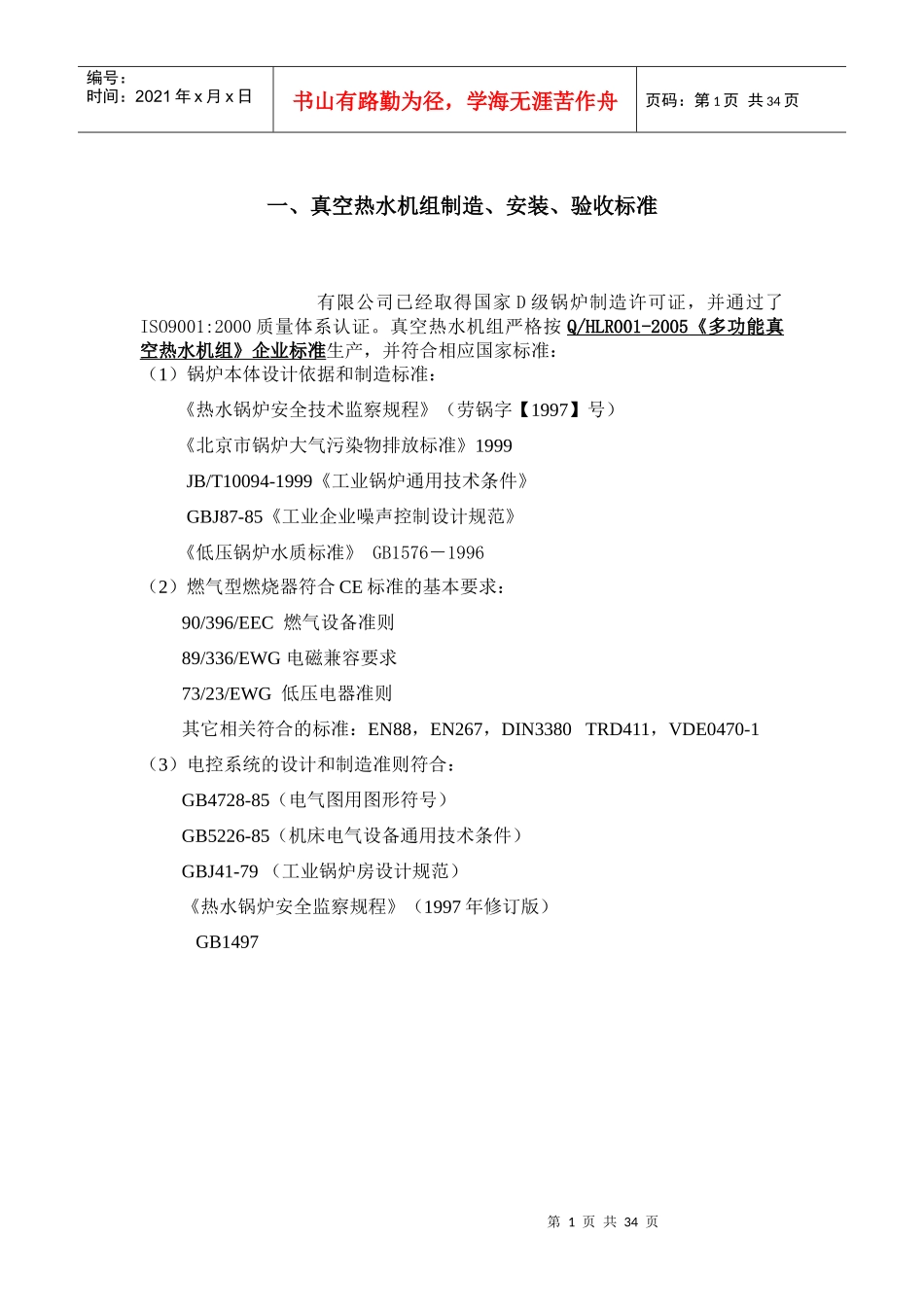

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页一、真空热水机组制造、安装、验收标准有限公司已经取得国家D级锅炉制造许可证，并通过了ISO9001:2000质量体系认证。真空热水机组严格按Q/HLR001-2005《多功能真空热水机组》企业标准生产，并符合相应国家标准：（1）锅炉本体设计依据和制造标准：《热水锅炉安全技术监察规程》（劳锅字【1997】号）《北京市锅炉大气污染物排放标准》1999JB/T10094-1999《工业锅炉通用技术条件》GBJ87-85《工业企业噪声控制设计规范》《低压锅炉水质标准》GB1576－1996（2）燃气型燃烧器符合CE标准的基本要求：90/396/EEC燃气设备准则89/336/EWG电磁兼容要求73/23/EWG低压电器准则其它相关符合的标准：EN88，EN267，DIN3380TRD411，VDE0470-1（3）电控系统的设计和制造准则符合：GB4728-85（电气图用图形符号）GB5226-85（机床电气设备通用技术条件）GBJ41-79（工业锅炉房设计规范）《热水锅炉安全监察规程》（1997年修订版）GB1497第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页二、施工组织设计方案一）、编制依据1.设计院编制的施工图设计图纸；2.《热水锅炉安全技术监察规程》3.《建筑给排水及采暖质量验收规范》(GB50242-2002)4.《机械设备安装工程及验收通用规范》（GB50231-98）；5.《压缩机、风机、泵安装工程施工及验收规范》（GB50275-98）；6.《工业管道施工及验收规范》（GB50236-98）；7.《工业设备及管道绝热工程施工及验收规范》（GBJ126-89）8.《电气装置安装工程施工及验收规范》（GB50171-92）9.《工业自动化仪表工程施工及验收规范》(GB93-86)10.《混凝土结构工程施工及验收规范》（GB50204-92）11.《砌体工程施工及验收规范》（GB50203-98）二）、工程概况本工程为：真空锅炉工程本次工程在新建锅炉房内安装2台KW的燃气真空热水机组。内容包括：锅炉及辅助设备安装等。供暖系统为承压直供热系统。工艺流程为：本工程系统采用一次供热系统。采暖外网回水经热网循环水泵加压后进入真空热水机组，经机组加热后进入外网供水干管，为各热用户提供热源。攻热系统设有循环泵、过滤器等，为外网用户采暖热水提供热源。系统的补充水均经全自动软水器处理后，由补水泵水泵加压补入系统。三）、质量目标及质量设计1.质量目标：优良2.质量设计：真空热水及附属设备安装分项：优良率：98%第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页管道安装分项：优良率：98%电气安装分项：优良率：98%本工程分部分项工程合格率必须达到100%，优良率必须达到98%。所有施工验收均要求100%完成，不得有缺项、漏项，并且按规范及北京地方标准严格进行，压力管道杜绝跑、冒、滴、漏等质量通病，排水管道排水必须通畅无阻。四）、施工前的准备1、施工场地总平面布置根据甲方提供堆料场所，用来运输设备和材料；同时可搭设临时设施，作为物料临时堆放场地和施工场所。2、施工期间的交通运输根据现场情况，施工期间的主要设备及材料直接运输运至锅炉房采光井入口处，吊运至锅炉房临时堆料场。3、施工用电、用水及通讯用户提供施工中的水源和电源；施工通讯采用对讲机和手机相结合的方式。4、设备定货材料的定货按照施工图中的技术规格及性能要求进行，均选用优质合格产品或国标产品，并由工程监理单位确认后进场使用。5、人员培训主要施工人员在施工前应熟悉工程情况，针对本工程的特点，进行技术培训和安全、文明施工教育。五）、施工进度计划1、施工进度根据现场实际情况，对锅炉房内各分项工程做如下安排：本工程主要以锅炉安装为主线，其他工作为辅线，主要分为五个阶段：第一阶段：锅炉、附属设备、等设备就位（~5天）；第二阶段：主线为管道及附属设备安装以及电气线路敷设（~12天）；第三阶段：各系统调试、运行（~3天）；第四阶段：整体调试及验收（~2天）。第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页第五阶段：管道及烟囱保温（~8天）（暖通施工）；根...
