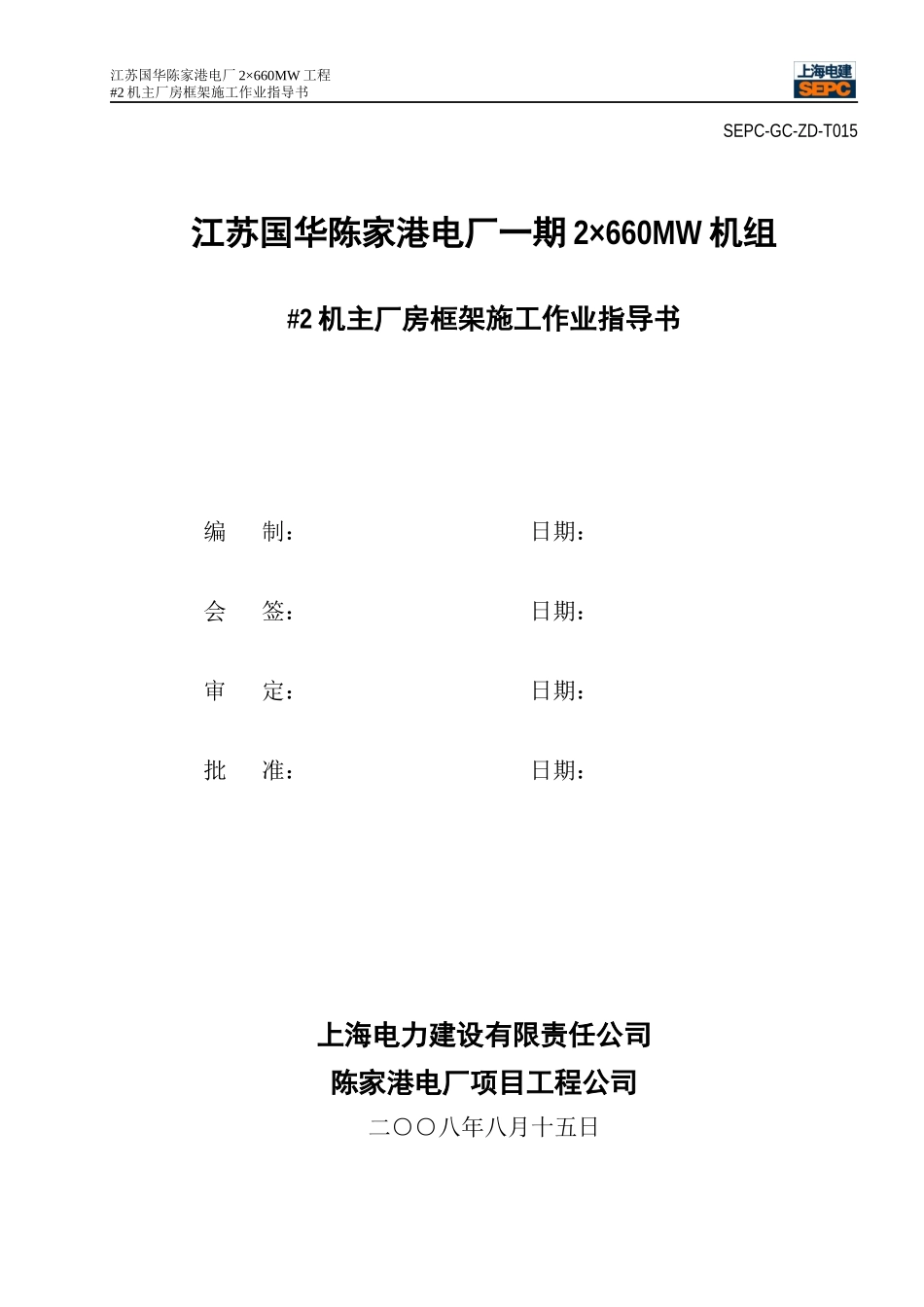

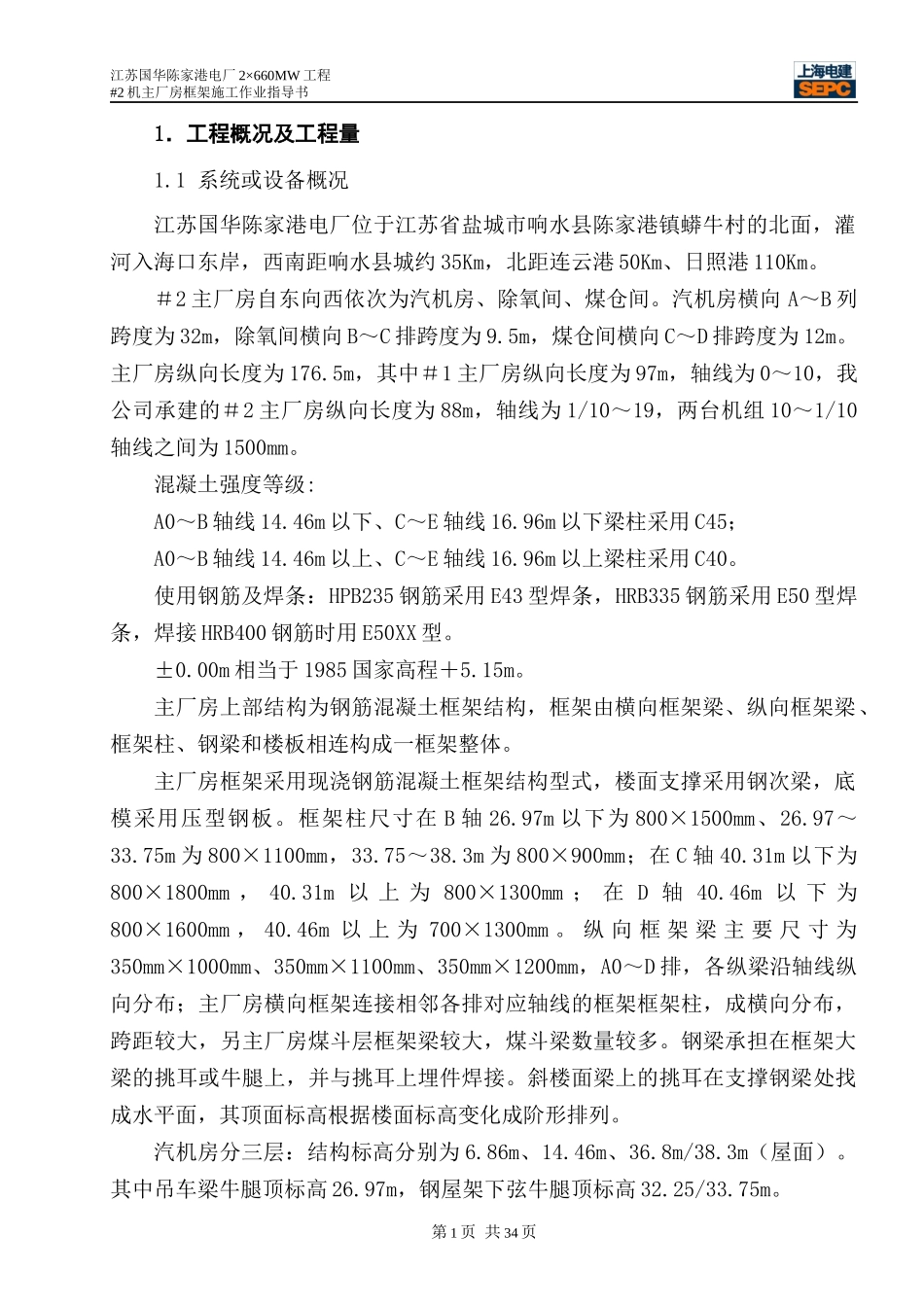

江苏国华陈家港电厂2×660MW工程#2机主厂房框架施工作业指导书SEPC-GC-ZD-T015江苏国华陈家港电厂一期2×660MW机组#2机主厂房框架施工作业指导书编制：日期：会签：日期：审定：日期：批准：日期：上海电力建设有限责任公司陈家港电厂项目工程公司二○○八年八月十五日江苏国华陈家港电厂2×660MW工程#2机主厂房框架施工作业指导书目录1．工程概况及工程量............................................12．编制依据....................................................33．作业前的条件和准备..........................................34.作业程序的步骤和方法........................................65.作业过程中控制点的设置和质量通病及预防.....................266．作业的安全要求、措施和环境条件.............................297.工程建设标准强制性条文.....................................328.监理要点：.................................................34附：2#主厂房结构平面布置及塔机起重覆盖范围图江苏国华陈家港电厂2×660MW工程#2机主厂房框架施工作业指导书1．工程概况及工程量1.1系统或设备概况江苏国华陈家港电厂位于江苏省盐城市响水县陈家港镇蟒牛村的北面，灌河入海口东岸，西南距响水县城约35Km，北距连云港50Km、日照港110Km。＃2主厂房自东向西依次为汽机房、除氧间、煤仓间。汽机房横向A～B列跨度为32m，除氧间横向B～C排跨度为9.5m，煤仓间横向C～D排跨度为12m。主厂房纵向长度为176.5m，其中＃1主厂房纵向长度为97m，轴线为0～10，我公司承建的＃2主厂房纵向长度为88m，轴线为1/10～19，两台机组10～1/10轴线之间为1500mm。混凝土强度等级:A0～B轴线14.46m以下、C～E轴线16.96m以下梁柱采用C45；A0～B轴线14.46m以上、C～E轴线16.96m以上梁柱采用C40。使用钢筋及焊条：HPB235钢筋采用E43型焊条，HRB335钢筋采用E50型焊条，焊接HRB400钢筋时用E50XX型。±0.00m相当于1985国家高程＋5.15m。主厂房上部结构为钢筋混凝土框架结构，框架由横向框架梁、纵向框架梁、框架柱、钢梁和楼板相连构成一框架整体。主厂房框架采用现浇钢筋混凝土框架结构型式，楼面支撑采用钢次梁，底模采用压型钢板。框架柱尺寸在B轴26.97m以下为800×1500mm、26.97～33.75m为800×1100mm，33.75～38.3m为800×900mm；在C轴40.31m以下为800×1800mm，40.31m以上为800×1300mm；在D轴40.46m以下为800×1600mm，40.46m以上为700×1300mm。纵向框架梁主要尺寸为350mm×1000mm、350mm×1100mm、350mm×1200mm，A0～D排，各纵梁沿轴线纵向分布；主厂房横向框架连接相邻各排对应轴线的框架框架柱，成横向分布，跨距较大，另主厂房煤斗层框架梁较大，煤斗梁数量较多。钢梁承担在框架大梁的挑耳或牛腿上，并与挑耳上埋件焊接。斜楼面梁上的挑耳在支撑钢梁处找成水平面，其顶面标高根据楼面标高变化成阶形排列。汽机房分三层：结构标高分别为6.86m、14.46m、36.8m/38.3m（屋面）。其中吊车梁牛腿顶标高26.97m，钢屋架下弦牛腿顶标高32.25/33.75m。第1页共34页江苏国华陈家港电厂2×660MW工程#2机主厂房框架施工作业指导书除氧间分三层：结构标高分别为6.86m、14.46m及26m（屋面）。煤仓间分六层：结构标高分别为13.6m、16.96m、31.7m、40.46m、48.36m（屋面）及59.36m（屋面）。主厂房结构的安全等级为二级，设计使用年限为50年，建筑抗震设防类别为乙类，抗震设防烈度按6度，抗震构造措施设防烈度为7度。本工程的主厂房框架梁、柱、砼板均采用清水混凝土施工工艺。1.2工程量序号施工项目名称规格工程量备注1框架混凝土方量C4528762框架混凝土方量C4024661.3工期：除氧间0～6.86m，2008年9月01日－2008年10月18日6.86～14.46m，2008年10月19日－2008年11月12日14.46～25.7m，2008年11月13日－2008年12月19日B排柱梁，2008年12月20日－2008年12月28日B排柱梁，2008年12月29日－2009年01月18日煤仓间0～16.96m，2008年11月13日－2008年11月24日16.96～31.7m，2008年11月25日－2009年1月18日煤斗吊装2009年1月19日－2009年1月25日31.7～40.46m，2009年1月26日－2009年2月10日40.4...
