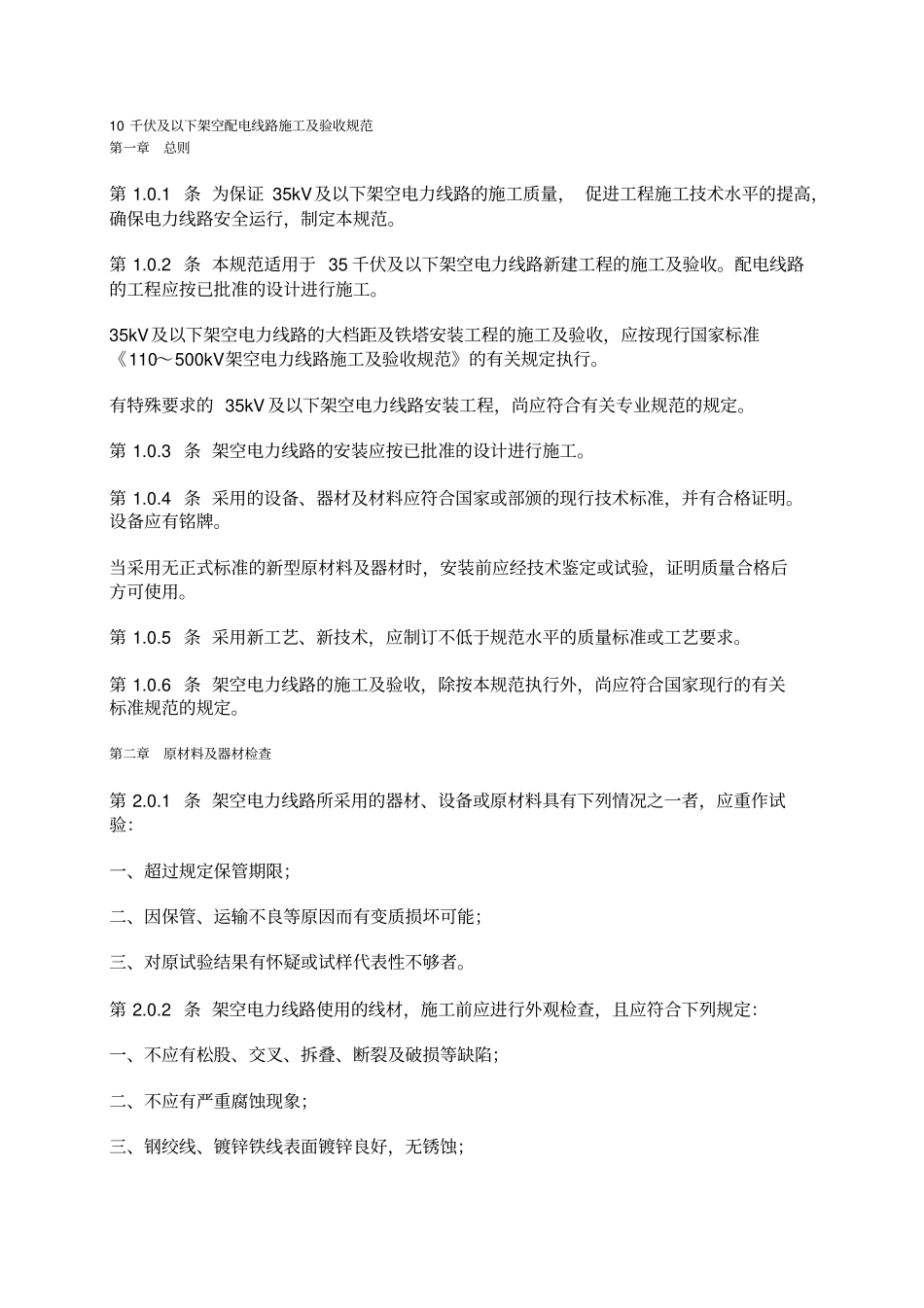

10千伏及以下架空配电线路施工及验收规范第一章总则第1.0.1条为保证35kV及以下架空电力线路的施工质量，促进工程施工技术水平的提高，确保电力线路安全运行，制定本规范。第1.0.2条本规范适用于35千伏及以下架空电力线路新建工程的施工及验收。配电线路的工程应按已批准的设计进行施工。35kV及以下架空电力线路的大档距及铁塔安装工程的施工及验收，应按现行国家标准《110～500kV架空电力线路施工及验收规范》的有关规定执行。有特殊要求的35kV及以下架空电力线路安装工程，尚应符合有关专业规范的规定。第1.0.3条架空电力线路的安装应按已批准的设计进行施工。第1.0.4条采用的设备、器材及材料应符合国家或部颁的现行技术标准，并有合格证明。设备应有铭牌。当采用无正式标准的新型原材料及器材时，安装前应经技术鉴定或试验，证明质量合格后方可使用。第1.0.5条采用新工艺、新技术，应制订不低于规范水平的质量标准或工艺要求。第1.0.6条架空电力线路的施工及验收，除按本规范执行外，尚应符合国家现行的有关标准规范的规定。第二章原材料及器材检查第2.0.1条架空电力线路所采用的器材、设备或原材料具有下列情况之一者，应重作试验：一、超过规定保管期限；二、因保管、运输不良等原因而有变质损坏可能；三、对原试验结果有怀疑或试样代表性不够者。第2.0.2条架空电力线路使用的线材，施工前应进行外观检查，且应符合下列规定：一、不应有松股、交叉、拆叠、断裂及破损等缺陷；二、不应有严重腐蚀现象；三、钢绞线、镀锌铁线表面镀锌良好，无锈蚀；四、绝缘线表面应平整、光滑、色泽均匀，绝缘层厚度应符合规定。绝缘线的绝缘层应挤包紧密，且易剥离，绝缘线湍部应有密封措施。第2.0.3条为特殊目的使用的线材，除满足第2.0.2条规定外，还应符合设计的特殊要求。第2.0.4条由用黑色金属制造的和紧固件，除地脚螺栓外应采用热浸镀锌制品。第2.0.5条各种联结螺栓应有防松装置，防松装置弹力应适宜、厚度符合规定。第2.0.6条金属附件及镙栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象。螺杆与螺母应配合良好。加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径130mm公差》的粗牙三级标准。第2.0.7条金具组装配合应良好，安装前应进行外观检查、且应满足下列要求：一、表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷；二、线夹船体压板灵活，与导线接触面符合要求；三、镀锌良好，无锌皮剥落，锈蚀现象。第2.0.8条绝缘子在安装前应进行外观检查、且应满足下列要求：一、瓷件与铁件组合无歪斜曹，且结合紧密，铁件镀锌良好；二、瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷；三、弹簧销、弹簧垫的弹力适宜。第2.0.9条环形钢筋混凝土电杆制造质量应符合现行国家标准《环形钢筋混凝土电杆》的规定。安装前应进行外观检查，且应满足下列要求：一、表面光洁平整，壁厚均匀，不应有露筋、跑浆等现象；二、放置地平面检查时，应无纵向裂纹，横向裂纹的宽度不应超过0.1毫米；三、杆身弯曲不应超过杆长的1/1000。第2.0.10条预应力钢筋混凝土电杆制造质量应符合现行国家标准《环形预应力混凝土电杆》的规定。安装前应进行外观检查，且应满足下列要求：一、表面光洁平整，壁厚均匀，不应有露筋、跑浆等现象；二、应无纵，横向裂缝；三、杆身弯曲不应超过杆长的1/1000。第2.0.11条混凝土预制构件的制造质量应符合设计要求。表面不应有蜂窝、露筋、裂缝等缺陷。第2.0.12条采用岩石制造的底盘、卡盘、拉线盘，其强度应符合设计要求。安装时不应使岩石结构的整体性受到破坏。第三章电杆基坑与基础埋设第3.0.1条基坑施工前的定位应符合下列规定：一、直线杆顺线路方向位移，35KV架空电力线路不应超过设计档距的1％；10KV及以下架空电力电缆线路不应超过设计档距的3%。直线杆横线路方向位移不应超过50毫米；二、转角杆、分支杆的横线、顺线路方向位移均不应超过50毫米。第3.0.2条电杆基础坑底应符合设计规定。电杆基础坑深度的允许偏差为＋100毫米、－50毫米。同基基础坑在允许偏差范围内应按最深一坑操平。第3．0．3条双杆基坑应符合下列规定：一、...
