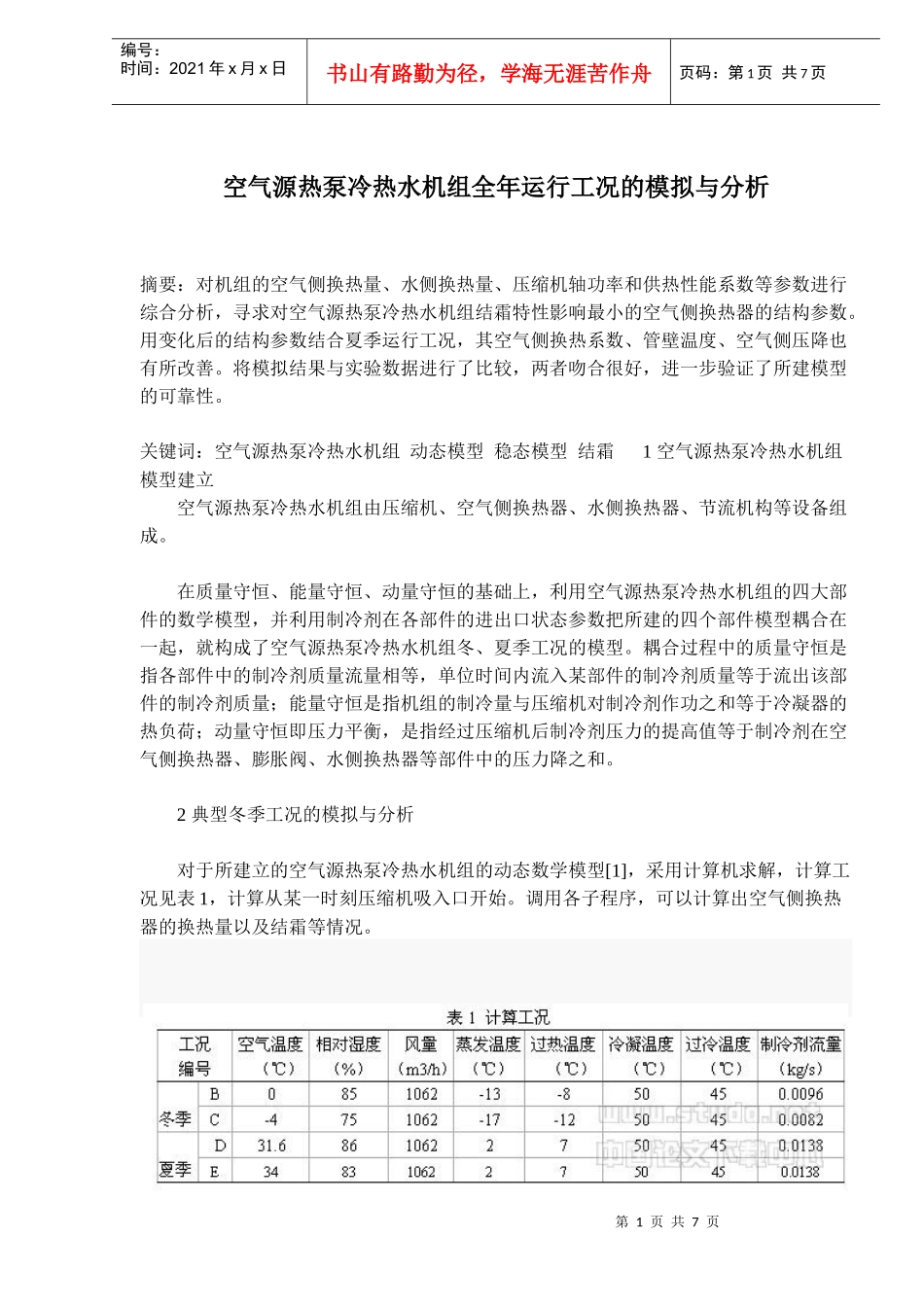

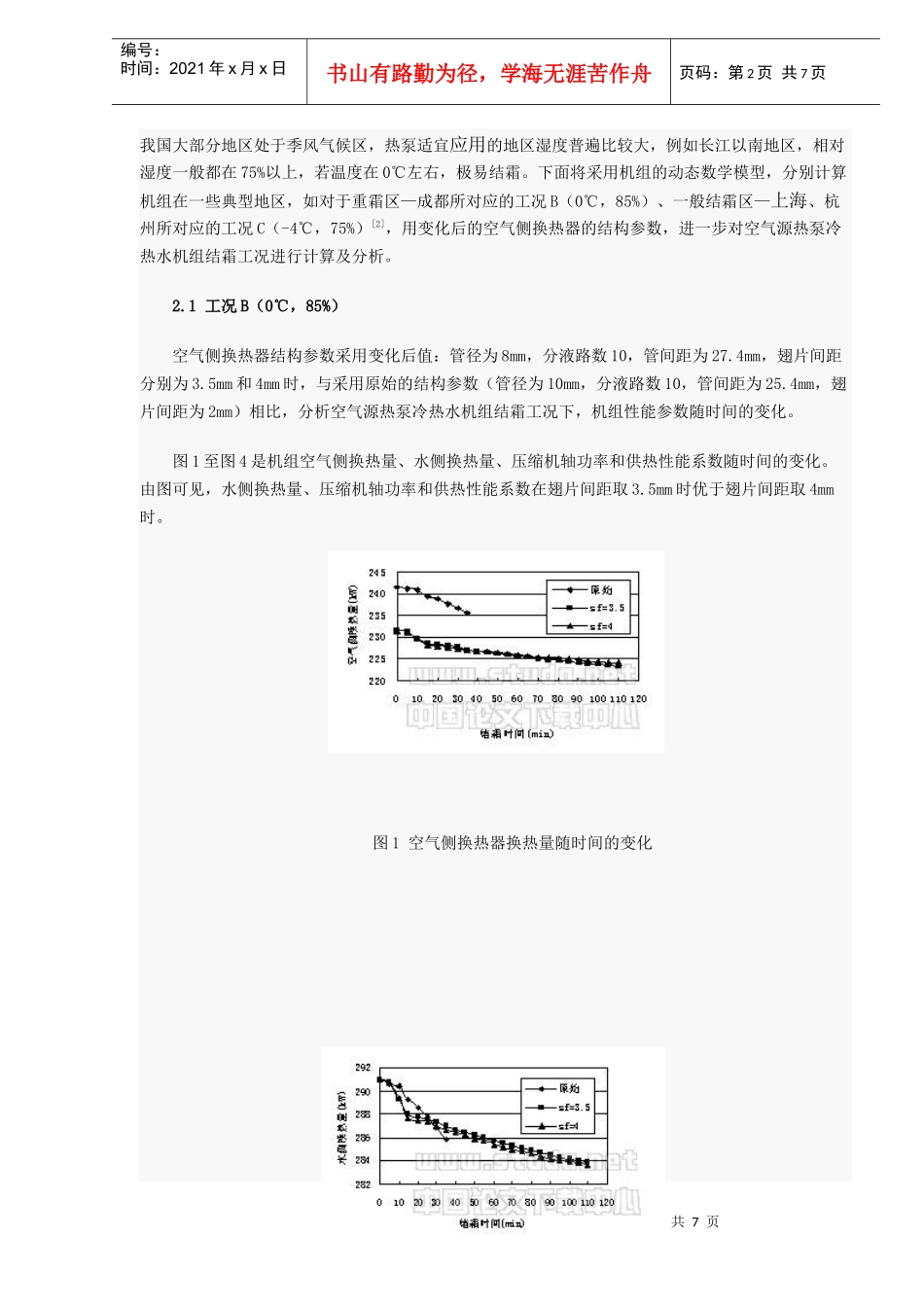

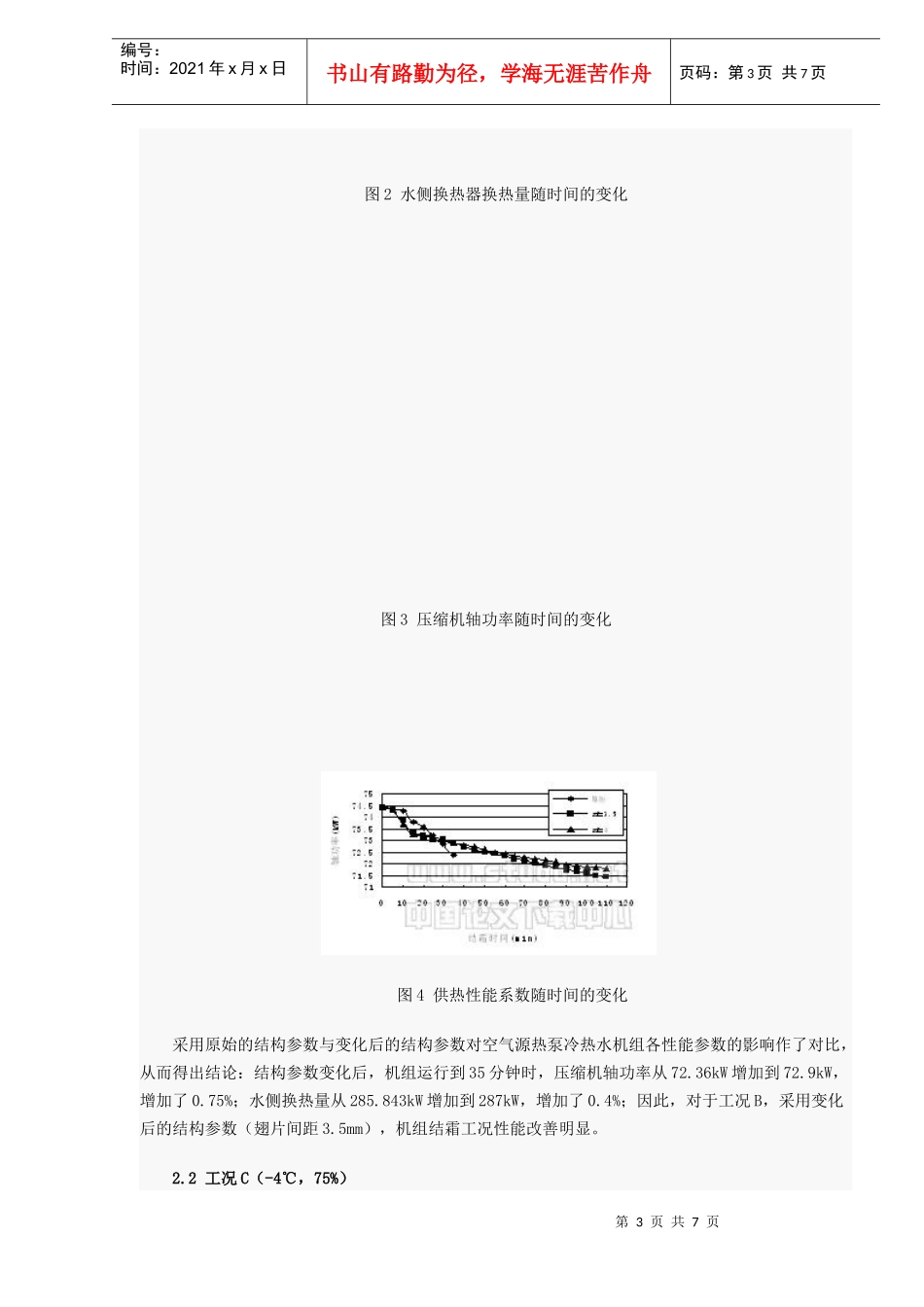

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页空气源热泵冷热水机组全年运行工况的模拟与分析摘要：对机组的空气侧换热量、水侧换热量、压缩机轴功率和供热性能系数等参数进行综合分析，寻求对空气源热泵冷热水机组结霜特性影响最小的空气侧换热器的结构参数。用变化后的结构参数结合夏季运行工况，其空气侧换热系数、管壁温度、空气侧压降也有所改善。将模拟结果与实验数据进行了比较，两者吻合很好，进一步验证了所建模型的可靠性。关键词：空气源热泵冷热水机组动态模型稳态模型结霜1空气源热泵冷热水机组模型建立空气源热泵冷热水机组由压缩机、空气侧换热器、水侧换热器、节流机构等设备组成。在质量守恒、能量守恒、动量守恒的基础上，利用空气源热泵冷热水机组的四大部件的数学模型，并利用制冷剂在各部件的进出口状态参数把所建的四个部件模型耦合在一起，就构成了空气源热泵冷热水机组冬、夏季工况的模型。耦合过程中的质量守恒是指各部件中的制冷剂质量流量相等，单位时间内流入某部件的制冷剂质量等于流出该部件的制冷剂质量；能量守恒是指机组的制冷量与压缩机对制冷剂作功之和等于冷凝器的热负荷；动量守恒即压力平衡，是指经过压缩机后制冷剂压力的提高值等于制冷剂在空气侧换热器、膨胀阀、水侧换热器等部件中的压力降之和。2典型冬季工况的模拟与分析对于所建立的空气源热泵冷热水机组的动态数学模型[1]，采用计算机求解，计算工况见表1，计算从某一时刻压缩机吸入口开始。调用各子程序，可以计算出空气侧换热器的换热量以及结霜等情况。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页我国大部分地区处于季风气候区，热泵适宜应用的地区湿度普遍比较大，例如长江以南地区，相对湿度一般都在75%以上，若温度在0℃左右，极易结霜。下面将采用机组的动态数学模型，分别计算机组在一些典型地区，如对于重霜区—成都所对应的工况B（0℃，85%）、一般结霜区—上海、杭州所对应的工况C（-4℃，75%）[2]，用变化后的空气侧换热器的结构参数，进一步对空气源热泵冷热水机组结霜工况进行计算及分析。2.1工况B（0℃，85%）空气侧换热器结构参数采用变化后值：管径为8mm，分液路数10，管间距为27.4mm，翅片间距分别为3.5mm和4mm时，与采用原始的结构参数（管径为10mm，分液路数10，管间距为25.4mm，翅片间距为2mm）相比，分析空气源热泵冷热水机组结霜工况下，机组性能参数随时间的变化。图1至图4是机组空气侧换热量、水侧换热量、压缩机轴功率和供热性能系数随时间的变化。由图可见，水侧换热量、压缩机轴功率和供热性能系数在翅片间距取3.5mm时优于翅片间距取4mm时。图1空气侧换热器换热量随时间的变化第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页图2水侧换热器换热量随时间的变化图3压缩机轴功率随时间的变化图4供热性能系数随时间的变化采用原始的结构参数与变化后的结构参数对空气源热泵冷热水机组各性能参数的影响作了对比，从而得出结论：结构参数变化后，机组运行到35分钟时，压缩机轴功率从72.36kW增加到72.9kW，增加了0.75%；水侧换热量从285.843kW增加到287kW，增加了0.4%；因此，对于工况B，采用变化后的结构参数（翅片间距3.5mm），机组结霜工况性能改善明显。2.2工况C（-4℃，75%）第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页空气侧换热器结构参数变化后值：管径为8mm，分液路数10，管间距为27.4mm时，翅片间距分别取2.5mm和3mm时，与采用原始的结构参数相比，分析空气源热泵冷热水机组结霜工况下，机组性能参数随时间的变化。图5至图8是机组空气侧换热量、水侧换热量、压缩机轴功率和供热性能系数随时间的变化。由图可见，空气侧换热量、水侧换热量、压缩机轴功率和供热性能系数在翅片间距取2.5mm时明显优于翅片间距取3mm时。采用原始的结构参数与变化后的结构参数对机组各性能参数的影响作了对比，从而得出结论：结构参数变化后，机组运行时间延长，供热性能系数从4....
