市政雨水管道排水治理工程施工组织VIP免费

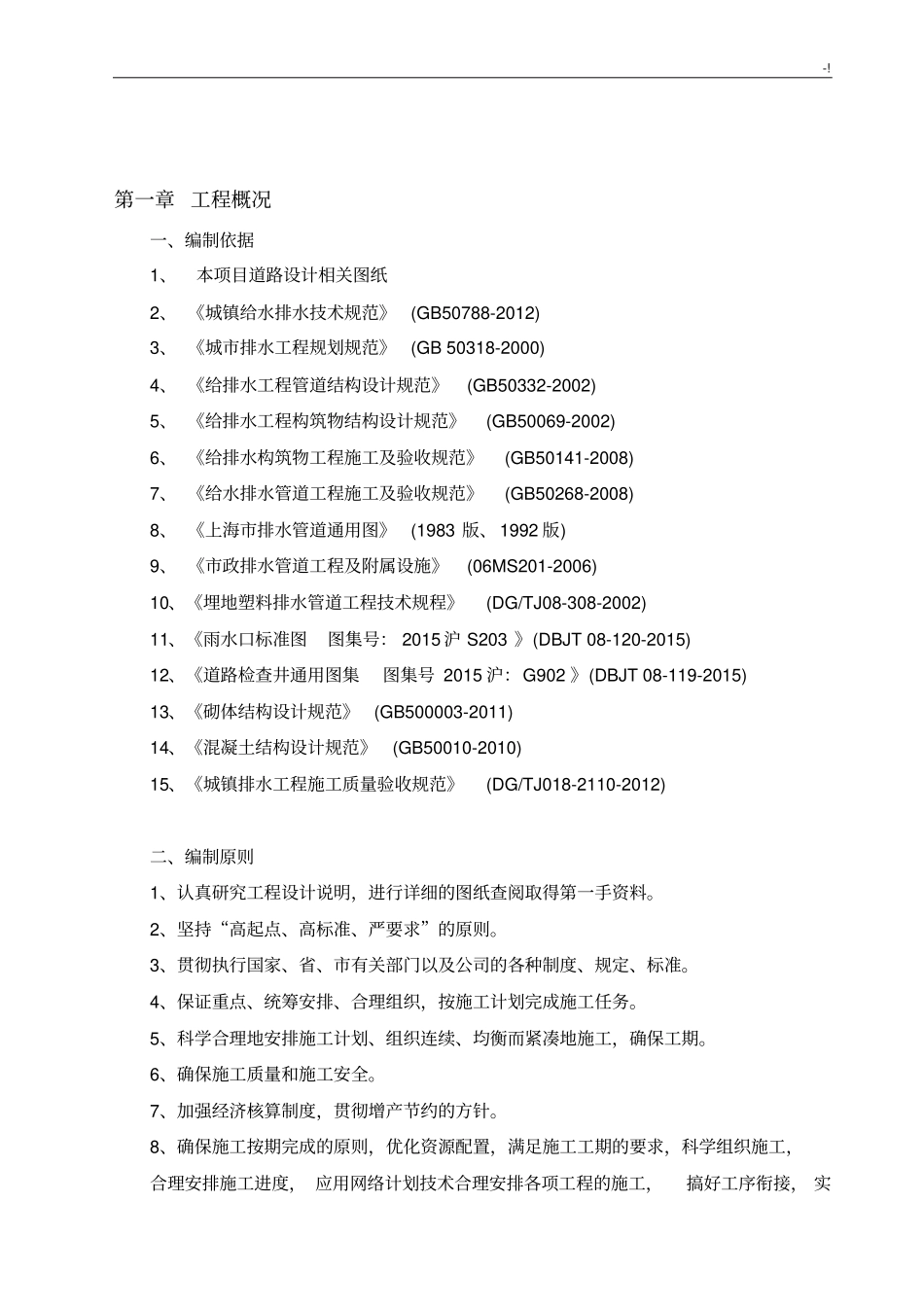

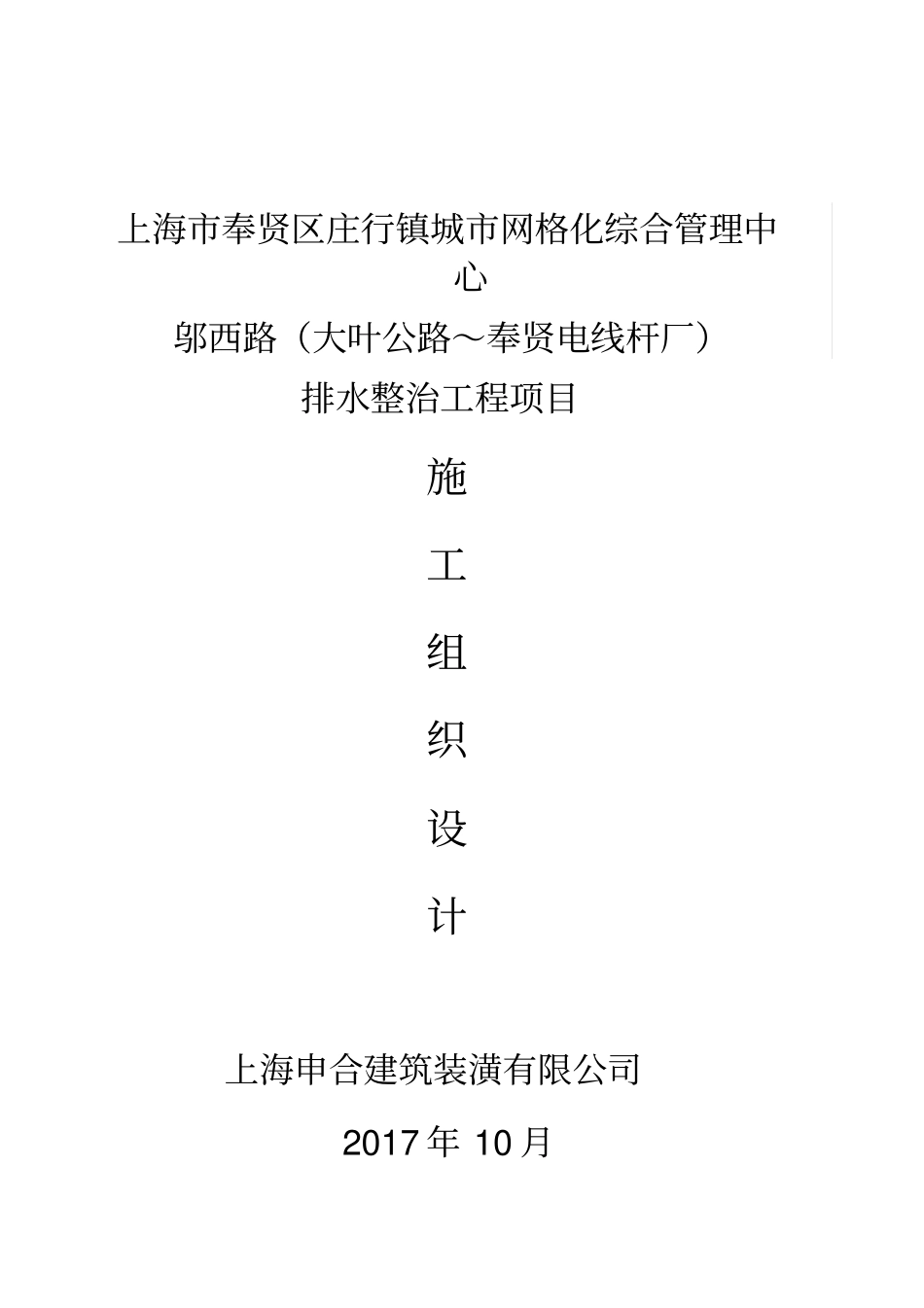

上海市奉贤区庄行镇城市网格化综合管理中心邬西路（大叶公路～奉贤电线杆厂）排水整治工程项目施工组织设计上海申合建筑装潢有限公司2017年10月-!第一章工程概况一、编制依据1、本项目道路设计相关图纸2、《城镇给水排水技术规范》(GB50788-2012)3、《城市排水工程规划规范》(GB50318-2000)4、《给排水工程管道结构设计规范》(GB50332-2002)5、《给排水工程构筑物结构设计规范》(GB50069-2002)6、《给排水构筑物工程施工及验收规范》(GB50141-2008)7、《给水排水管道工程施工及验收规范》(GB50268-2008)8、《上海市排水管道通用图》(1983版、1992版)9、《市政排水管道工程及附属设施》(06MS201-2006)10、《埋地塑料排水管道工程技术规程》(DG/TJ08-308-2002)11、《雨水口标准图图集号：2015沪S203》(DBJT08-120-2015)12、《道路检查井通用图集图集号2015沪：G902》(DBJT08-119-2015)13、《砌体结构设计规范》(GB500003-2011)14、《混凝土结构设计规范》(GB50010-2010)15、《城镇排水工程施工质量验收规范》(DG/TJ018-2110-2012)二、编制原则1、认真研究工程设计说明，进行详细的图纸查阅取得第一手资料。2、坚持“高起点、高标准、严要求”的原则。3、贯彻执行国家、省、市有关部门以及公司的各种制度、规定、标准。4、保证重点、统筹安排、合理组织，按施工计划完成施工任务。5、科学合理地安排施工计划、组织连续、均衡而紧凑地施工，确保工期。6、确保施工质量和施工安全。7、加强经济核算制度，贯彻增产节约的方针。8、确保施工按期完成的原则，优化资源配置，满足施工工期的要求，科学组织施工，合理安排施工进度，应用网络计划技术合理安排各项工程的施工，搞好工序衔接，实-!行平行作业，搭接作业相配合，突出重点，兼顾一般，确保工期工期，均衡生产。9、搞好环境保护，实行安全生产、文明施工。10、优化施工方案，采取网终技术组织措施和管理措施降低工程造价。11、坚持施工过程严格管理的原则。在施工过程中，严格执行业主及监理工程师的指令。二、工程概况本项目为：邬西路（大叶公路～奉贤电杆厂）排水整治工程。本项目排水设计仅包括雨水工程本工程位于：上海市奉贤区邬桥社区西部，肖塘港以南，大叶公路以北，巨潮港以西，叶张路以东。本次设计雨水管为DN600HDPE双壁缠绕管管，连管采用DN300HDPE双壁缠绕管，自北往南介入大叶公路雨水干管上。技术要求：（1）管材及管道接口：雨水管采用DN600HDPE双壁缠绕管，环刚度≥10KN/㎡，橡胶圈接口：雨水连管采用DN300HDPE双壁缠绕管，环刚度≥8KN/㎡（2）管道基础HDPE双臂缠绕管一般土质管道基础采用不小于200mm的砂砾基础层，《具体根据埋地塑料排水管道施工图集》（3）雨水口及雨水连管道路雨水口，采用单联II型雨水口，详见《雨水口标准图图集号：2015沪S203》(DBJT08-120-2015)，雨水口连接管采用DN300HDPE双壁缠绕管，环刚度8KN/㎡，基础采用15cm碎石垫层±5cm黄砂，橡胶圈接口，设计坡度≥1%，覆土厚度≥0.7m。雨水口连接管逆向接入检查井的水流转角小于90°时，水位落差不小于0.3m。（4）检查井雨水间检查井采用750*750非黏土砖砌直线窨井，雨水井每间隔一座井设置落底井，落底300mm，详见《上海市排水管道通用图》（第一册）（5）井盖窨井采用高强度钢纤维防盗型井盖，井内应安装防坠落装置，位于车行道内承载力应-!到达D400级别，位于车行道外承载力应到达C250级别。具体标准详见《钢纤维混凝土检查井盖》（GB26537-2011）井座采用自调式防沉降井盖座，做法详见《道路检查井通用图集图集号2015沪：G902》(DBJT08-119-2015)和防沉降窨井盖板设计图。第二章施工准备一、由于工期较紧，需要做好充足的施工准备。施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。雨水管道施工所需的材料设备必须准备齐全，要满足规范设计要求。二、施工计划及人员情况管道施工前进行认真的技术质量安全交底，分工明确，责任到人。1、本雨水管道...
