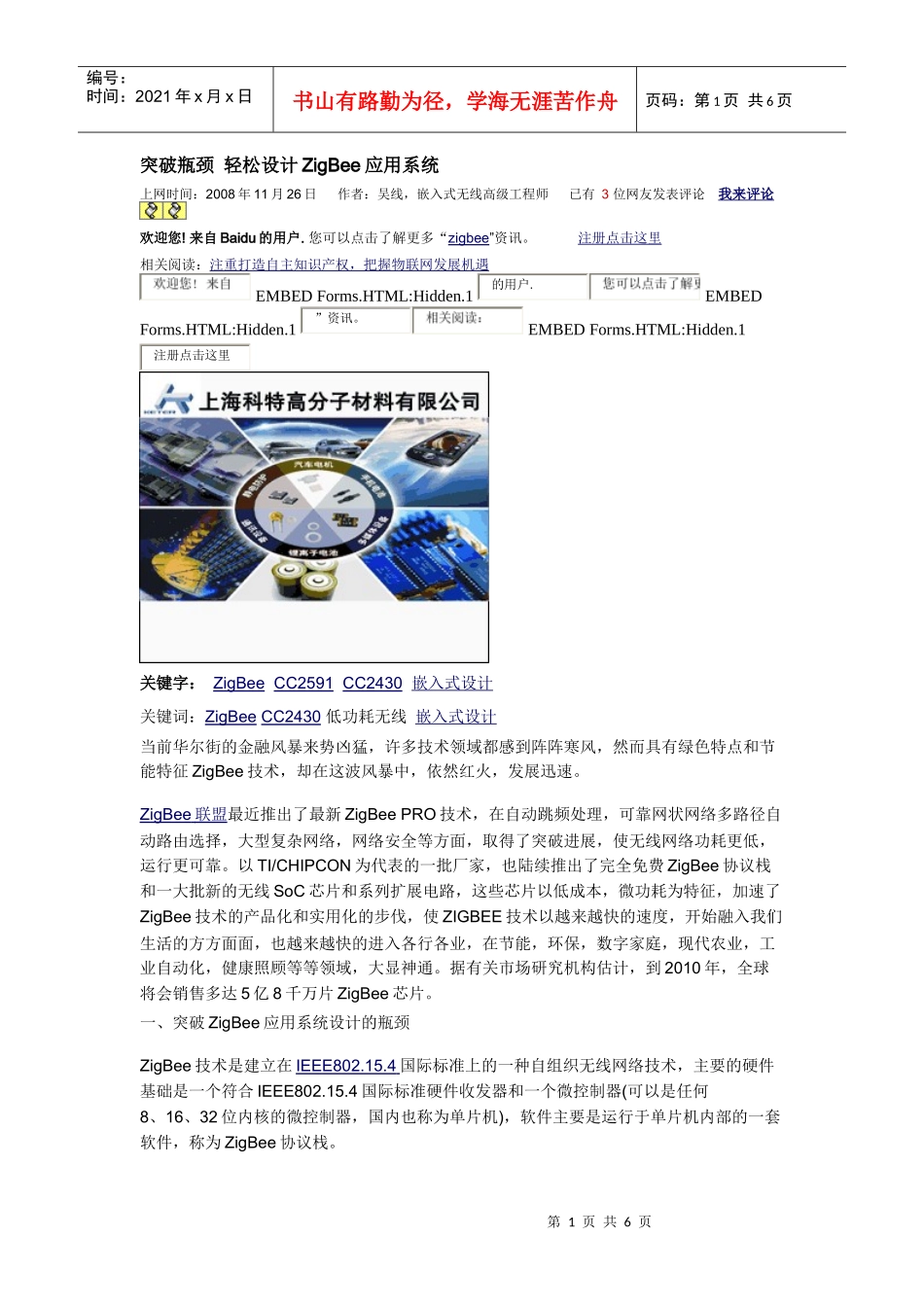

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页突破瓶颈轻松设计ZigBee应用系统上网时间：2008年11月26日作者：吴线，嵌入式无线高级工程师已有3位网友发表评论我来评论欢迎您!来自Baidu的用户.您可以点击了解更多“zigbee”资讯。注册点击这里相关阅读：注重打造自主知识产权，把握物联网发展机遇EMBEDForms.HTML:Hidden.1EMBEDForms.HTML:Hidden.1EMBEDForms.HTML:Hidden.1关键字：ZigBeeCC2591CC2430嵌入式设计关键词：ZigBeeCC2430低功耗无线嵌入式设计当前华尔街的金融风暴来势凶猛，许多技术领域都感到阵阵寒风，然而具有绿色特点和节能特征ZigBee技术，却在这波风暴中，依然红火，发展迅速。ZigBee联盟最近推出了最新ZigBeePRO技术，在自动跳频处理，可靠网状网络多路径自动路由选择，大型复杂网络，网络安全等方面，取得了突破进展，使无线网络功耗更低，运行更可靠。以TI/CHIPCON为代表的一批厂家，也陆续推出了完全免费ZigBee协议栈和一大批新的无线SoC芯片和系列扩展电路，这些芯片以低成本，微功耗为特征，加速了ZigBee技术的产品化和实用化的步伐，使ZIGBEE技术以越来越快的速度，开始融入我们生活的方方面面，也越来越快的进入各行各业，在节能，环保，数字家庭，现代农业，工业自动化，健康照顾等等领域，大显神通。据有关市场研究机构估计，到2010年，全球将会销售多达5亿8千万片ZigBee芯片。一、突破ZigBee应用系统设计的瓶颈ZigBee技术是建立在IEEE802.15.4国际标准上的一种自组织无线网络技术，主要的硬件基础是一个符合IEEE802.15.4国际标准硬件收发器和一个微控制器(可以是任何8、16、32位内核的微控制器，国内也称为单片机)，软件主要是运行于单片机内部的一套软件，称为ZigBee协议栈。的用户.”资讯。注册点击这里第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页对于一个实际ZIGBEE应用系统的设计，设计者主要面对的技术难点有三个，通讯距离，高频设计技术和无线软件技术，这也是ZigBee技术走向应用的主要瓶颈。1、通讯距离问题，由于一般的ZigBee前端RF部分输出大部分只有0DBM，点对点开阔地带实际通讯距离只有几十米，如果加上环境和阻挡因数，通讯距离还会缩水。虽然可以通过中继路由来解决，都是很多应用还是有困难，像无线点菜系统，棉田滴灌系统，安防系统，楼宇监控，医院应用，粮库监控，电力线监控，井下定位等等，都需要比较长的通讯距离才可以满足需要。2、ZigBee芯片工作在2.4GHZ和900MHZ的高频率，硬件设计不可能绕开高频设计和调试，需要的高频设备如频谱分析仪等，价格较高，也构成了一定技术门槛。3、为了实时处理复杂的无线网络管理和路由，ZigBee软件协议栈代码比较复杂，同时涉及比较多的无线技术知识背景，掌握这些无线软件需要比较多的时间，加上协议栈在不断升级，使用的微控制器也在不断变化中，也加长了开发和调试周期。这些瓶颈，早已经被相关厂家所重视，目前我们看到，很多厂家已经推出了各种比较完整的解决方法。对于ZIGBEE通讯距离的扩展，目前采用外部扩展和内部增加放大器两套办法，TI最近推出的CC2591放大器芯片，就是比较典型的外部扩展的办法，CC2591能够和CC2430等ZigBee单芯片完整结合，以非常低的成本，实现ZIGBEE通讯距离的扩展，图一是CC2591原理和采用CC2591CC+2430设计的EZ-LBee模块系列产品。图1CC2591CC+2430设计的EZ-LBee模块采用CC2591后，ZigBee网络通讯距离可以轻易在点对点开阔地带通讯距离可以达到600米以上，通过ZigBee网状网络的自动中继路由，可以容易实现微功耗下数十公里的网络通讯和无线传感器网络。由于大量模块化产品的出现，也就同时解决了第二个应用瓶颈，这些模块只有大约1平方英寸大小(随着工艺改进还会越来越小)，可以使用AA电池供电，也非常容易集成到用户系第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页统中去。对于用户使用而言，从模块入手，完全避免的高频设计和调试的问题，可以将自己的主要精力主要集中到自己的应用系统设计。而且由于目前的模...
