福建某娱乐会所扩建公寓及休闲中心机电施工组织设计VIP免费

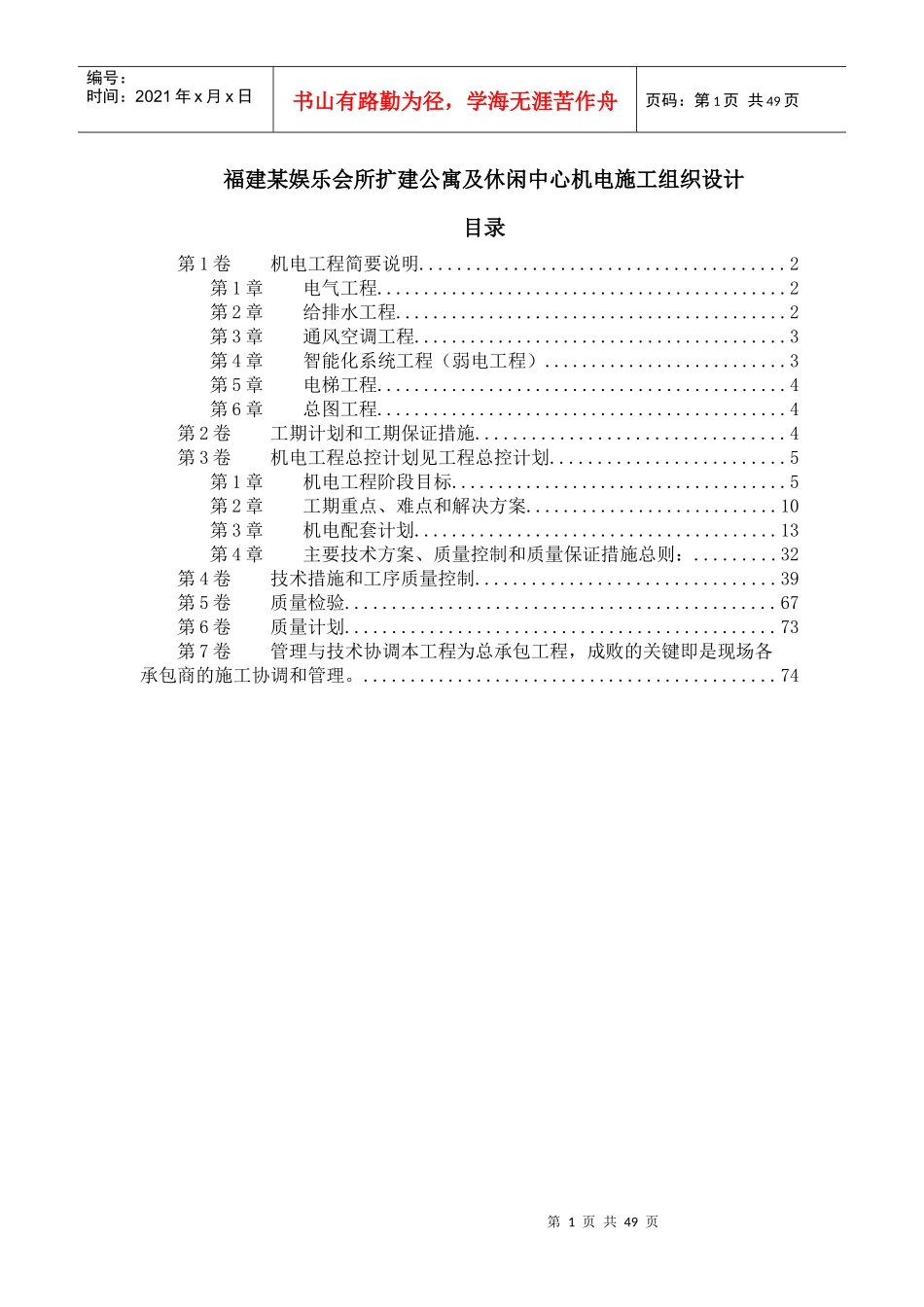

福建某娱乐会所扩建公寓及休闲中心机电施工组织设计_第1页
1/49

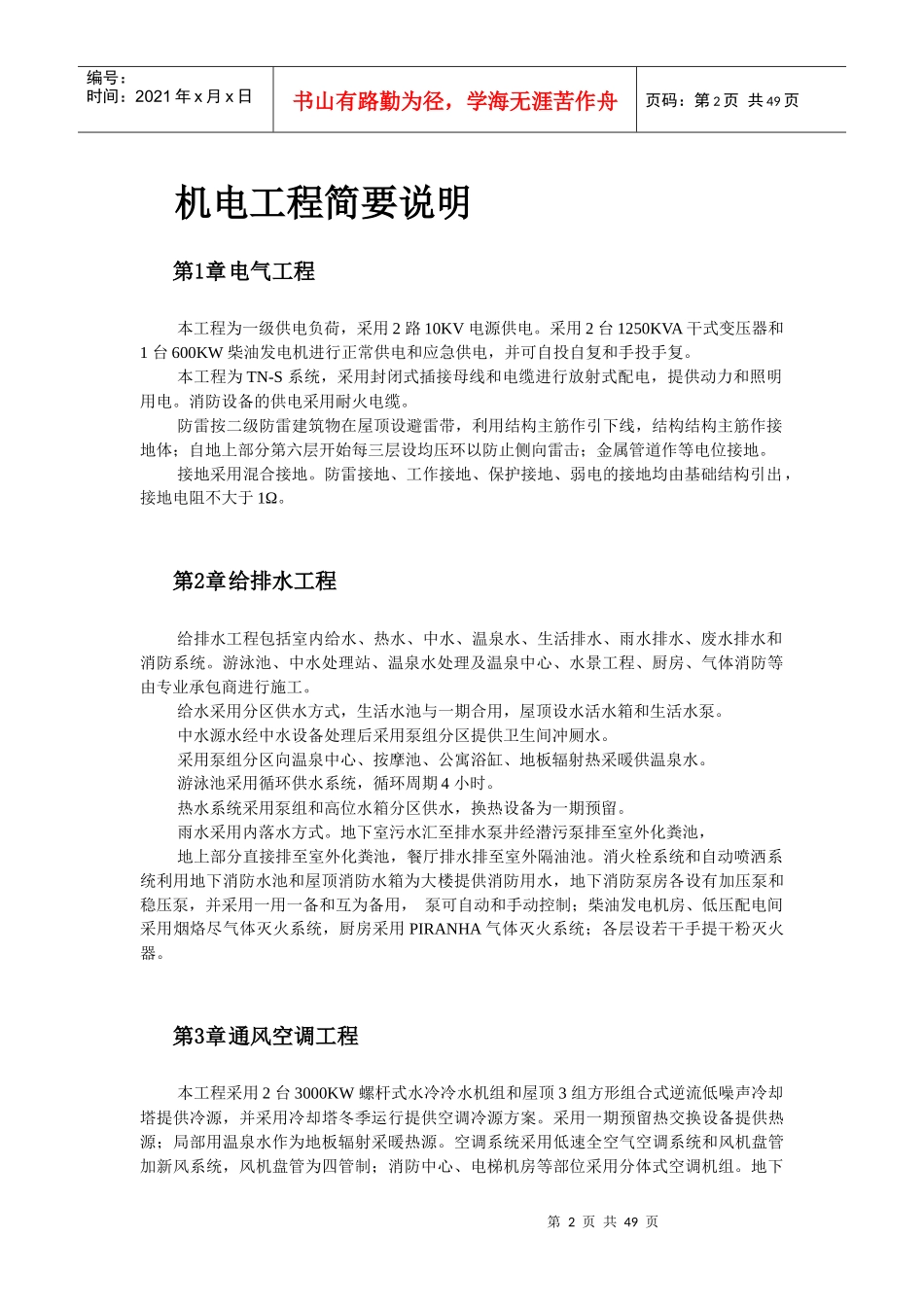

福建某娱乐会所扩建公寓及休闲中心机电施工组织设计_第2页
2/49
福建某娱乐会所扩建公寓及休闲中心机电施工组织设计_第3页
3/49
第1页共49页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共49页福建某娱乐会所扩建公寓及休闲中心机电施工组织设计目录第1卷机电工程简要说明.......................................2第1章电气工程............................................2第2章给排水工程..........................................2第3章通风空调工程........................................3第4章智能化系统工程(弱电工程)..........................3第5章电梯工程............................................4第6章总图工程............................................4第2卷工期计划和工期保证措施.................................4第3卷机电工程总控计划见工程总控计划.........................5第1章机电工程阶段目标....................................5第2章工期重点、难点和解决方案...........................10第3章机电配套计划.......................................13第4章主要技术方案、质量控制和质量保证措施总则:.........32第4卷技术措施和工序质量控制................................39第5卷质量检验..............................................67第6卷质量计划..............................................73第7卷管理与技术协调本工程为总承包工程,成败的关键即是现场各承包商的施工协调和管理。............................................74第2页共49页第1页共49页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共49页机电工程简要说明第1章电气工程本工程为一级供电负荷,采用2路10KV电源供电。采用2台1250KVA干式变压器和1台600KW柴油发电机进行正常供电和应急供电,并可自投自复和手投手复。本工程为TN-S系统,采用封闭式插接母线和电缆进行放射式配电,提供动力和照明用电。消防设备的供电采用耐火电缆。防雷按二级防雷建筑物在屋顶设避雷带,利用结构主筋作引下线,结构结构主筋作接地体;自地上部分第六层开始每三层设均压环以防止侧向雷击;金属管道作等电位接地。接地采用混合接地。防雷接地、工作接地、保护接地、弱电的接地均由基础结构引出,接地电阻不大于1Ω。第2章给排水工程给排水工程包括室内给水、热水、中水、温泉水、生活排水、雨水排水、废水排水和消防系统。游泳池、中水处理站、温泉水处理及温泉中心、水景工程、厨房、气体消防等由专业承包商进行施工。给水采用分区供水方式,生活水池与一期合用,屋顶设水活水箱和生活水泵。中水源水经中水设备处理后采用泵组分区提供卫生间冲厕水。采用泵组分区向温泉中心、按摩池、公寓浴缸、地板辐射热采暖供温泉水。游泳池采用循环供水系统,循环周期4小时。热水系统采用泵组和高位水箱分区供水,换热设备为一期预留。雨水采用内落水方式。地下室污水汇至排水泵井经潜污泵排至室外化粪池,地上部分直接排至室外化粪池,餐厅排水排至室外隔油池。消火栓系统和自动喷洒系统利用地下消防水池和屋顶消防水箱为大楼提供消防用水,地下消防泵房各设有加压泵和稳压泵,并采用一用一备和互为备用,泵可自动和手动控制;柴油发电机房、低压配电间采用烟烙尽气体灭火系统,厨房采用PIRANHA气体灭火系统;各层设若干手提干粉灭火器。第3章通风空调工程本工程采用2台3000KW螺杆式水冷冷水机组和屋顶3组方形组合式逆流低噪声冷却塔提供冷源,并采用冷却塔冬季运行提供空调冷源方案。采用一期预留热交换设备提供热源;局部用温泉水作为地板辐射采暖热源。空调系统采用低速全空气空调系统和风机盘管加新风系统,风机盘管为四管制;消防中心、电梯机房等部位采用分体式空调机组。地下第3页共49页第2页共49页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共49页二层车库为人防部位,平战结合,换风量1次/h。卫生间设排风装置,公寓设排气专用烟道,可供抽油烟机使用。设防火排烟系统。第4章智能化系统工程(弱电工程)本工程智能化系统(弱电系统)有楼宇自控系统、结构化综合布线系统、有线电视系统、背景音乐广播系统、火灾自动...
