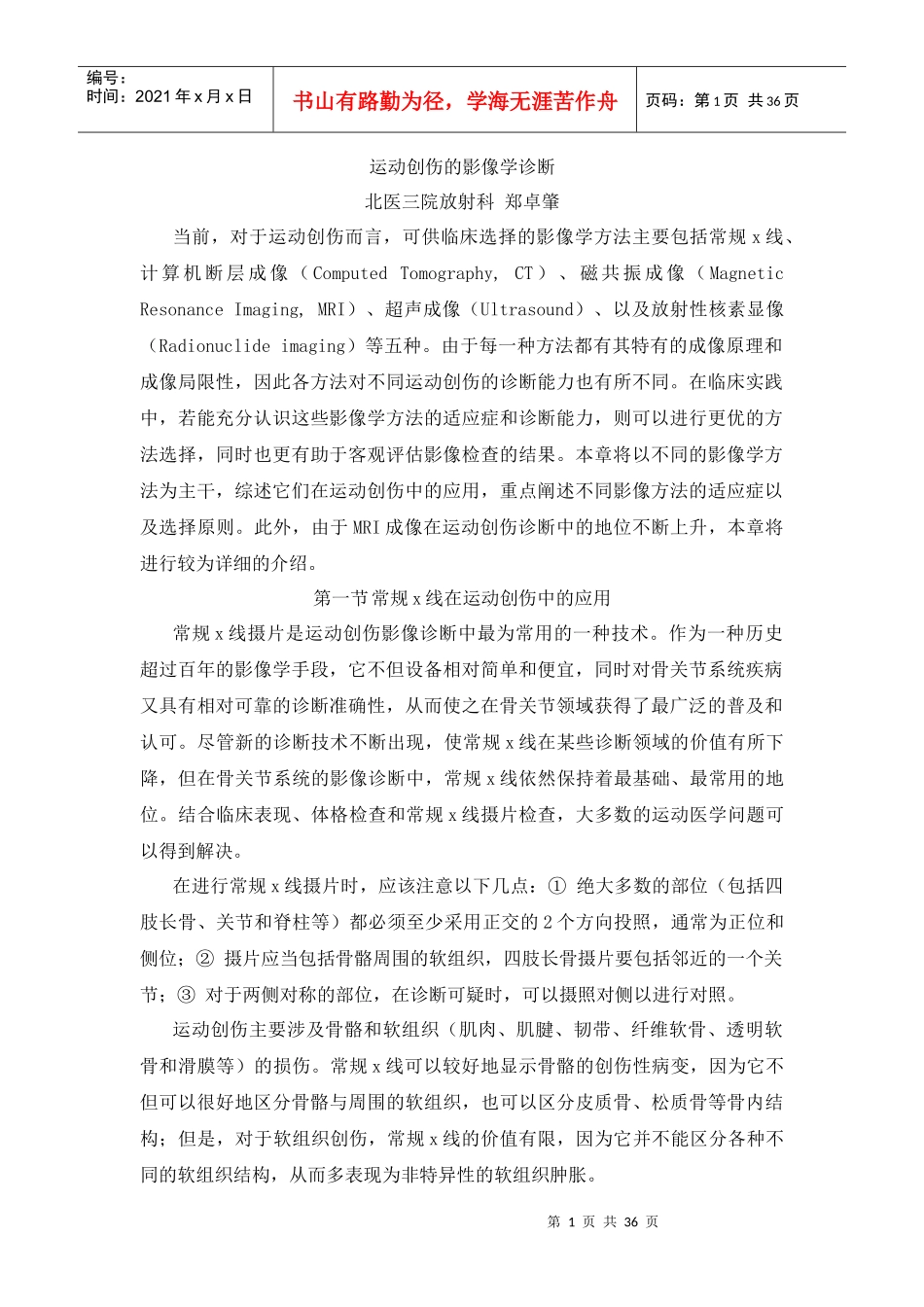

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页运动创伤的影像学诊断北医三院放射科郑卓肇当前，对于运动创伤而言，可供临床选择的影像学方法主要包括常规x线、计算机断层成像（ComputedTomography,CT）、磁共振成像（MagneticResonanceImaging,MRI）、超声成像（Ultrasound）、以及放射性核素显像（Radionuclideimaging）等五种。由于每一种方法都有其特有的成像原理和成像局限性，因此各方法对不同运动创伤的诊断能力也有所不同。在临床实践中，若能充分认识这些影像学方法的适应症和诊断能力，则可以进行更优的方法选择，同时也更有助于客观评估影像检查的结果。本章将以不同的影像学方法为主干，综述它们在运动创伤中的应用，重点阐述不同影像方法的适应症以及选择原则。此外，由于MRI成像在运动创伤诊断中的地位不断上升，本章将进行较为详细的介绍。第一节常规x线在运动创伤中的应用常规x线摄片是运动创伤影像诊断中最为常用的一种技术。作为一种历史超过百年的影像学手段，它不但设备相对简单和便宜，同时对骨关节系统疾病又具有相对可靠的诊断准确性，从而使之在骨关节领域获得了最广泛的普及和认可。尽管新的诊断技术不断出现，使常规x线在某些诊断领域的价值有所下降，但在骨关节系统的影像诊断中，常规x线依然保持着最基础、最常用的地位。结合临床表现、体格检查和常规x线摄片检查，大多数的运动医学问题可以得到解决。在进行常规x线摄片时，应该注意以下几点：①绝大多数的部位（包括四肢长骨、关节和脊柱等）都必须至少采用正交的2个方向投照，通常为正位和侧位；②摄片应当包括骨骼周围的软组织，四肢长骨摄片要包括邻近的一个关节；③对于两侧对称的部位，在诊断可疑时，可以摄照对侧以进行对照。运动创伤主要涉及骨骼和软组织（肌肉、肌腱、韧带、纤维软骨、透明软骨和滑膜等）的损伤。常规x线可以较好地显示骨骼的创伤性病变，因为它不但可以很好地区分骨骼与周围的软组织，也可以区分皮质骨、松质骨等骨内结构；但是，对于软组织创伤，常规x线的价值有限，因为它并不能区分各种不同的软组织结构，从而多表现为非特异性的软组织肿胀。第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页骨骼的创伤性病变中，最常见的即为骨折和脱位。常规x线可以诊断大多数的急性外伤性骨折，其主要表现为骨折线，即骨皮质和骨松质连续性的中断，既可以表现为低密度的骨折线（图3-1-1），也可为高密度的骨折线。此外，常规x线也可以提供有关骨折分类和骨折断端移位的信息，并且还可以监测骨折的愈合过程以及骨折后各种并发症的发生。至于关节的脱位，绝大多数都可以通过常规x线明确诊断，主要表现为组成关节的各骨失去正常的解剖对合关系（图3-1-2）。急性外伤性骨折肩关节前下脱位虽然常规x线是诊断骨折和脱位的主要影像学手段，但它对于某些类型的骨折脱位还是存在一定的限度：①由于解剖结构的严重重叠，常规x线可能遗漏某些复杂区域（如骨盆、脊柱、颅面骨、中后足）的骨折和脱位；②常规x线可能遗漏某些无解剖移位的骨折，如肱骨大结节的无移位骨折；③常规x线不能诊断单纯软骨骨折；④常规x线可能遗漏某些类型的儿童骨骺骨折；⑤常规x线对于应力骨折的诊断存在限度。对于这些疾病，CT、MRI和放射性同位素成像通常可以提供更加确切的诊断。应力骨折是运动创伤中经常遇到的一个问题，多为长期重复性外伤诱发的骨折，好发部位为跖骨颈部（尤其是第二跖骨）、跟骨、胫腓骨近端、腰椎峡部、肋骨、骨盆等。应力骨折若发生在正常骨骼，称为疲劳性骨折，多见于青少年运动员或某些特定职业者（新兵）；若发生在非正常骨骼（如骨质疏松），则称为应力不全性骨折。依据症状出现与x线检查的时间间隔，应力骨折在x线上具有不同的表现。通常，首次x线片多不能显示任何异常，1－2周后的复查x线片则多可显示骨骼的异常，但有些患者可能需要数月才能出现异常的x线表现。应力骨折的常规x线表现多种多样，可以表现为明显的骨折线，也可以不出现骨折线而表现为不同程度的骨折修复，包括骨膜增生、骨痂形成...
