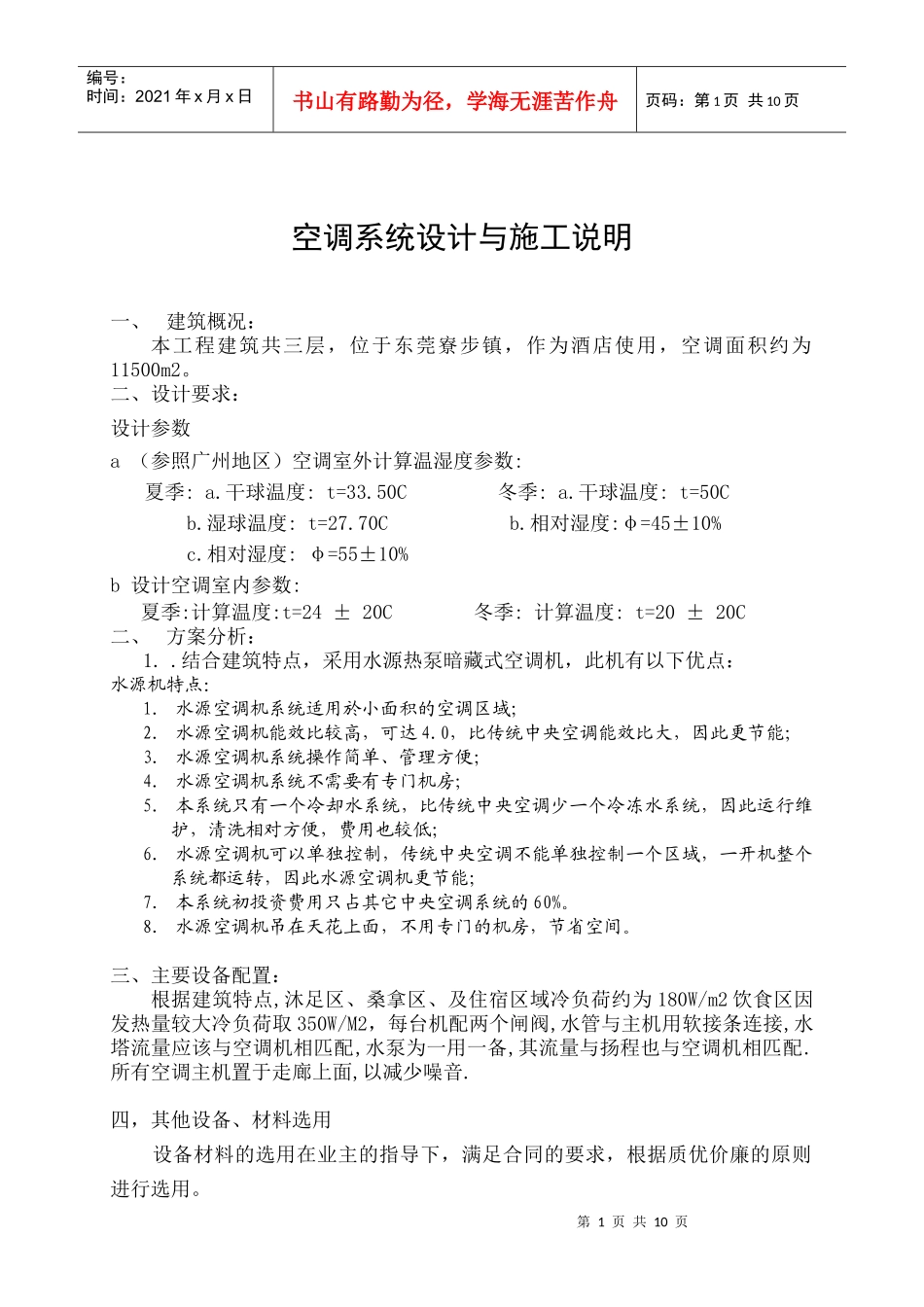

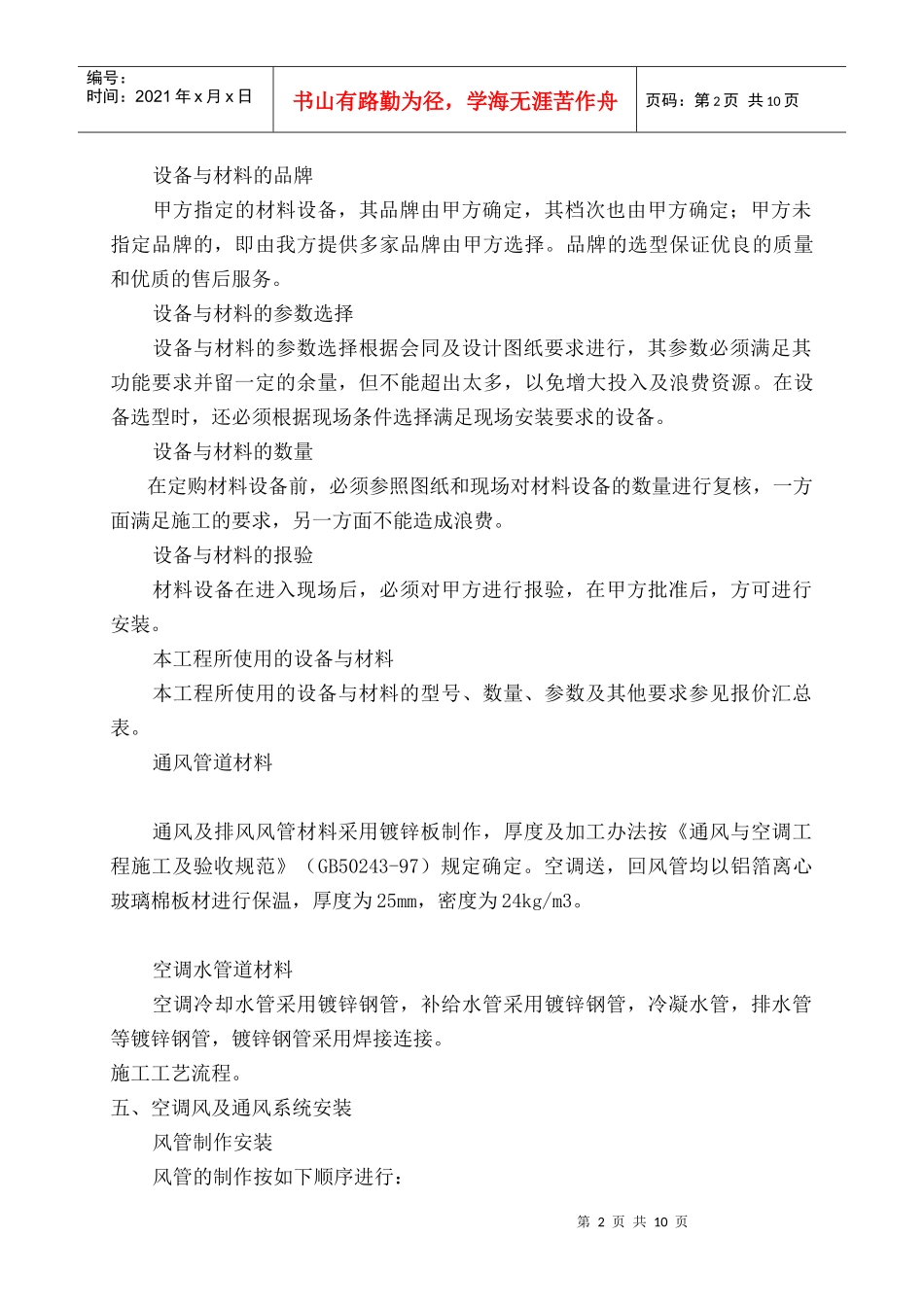

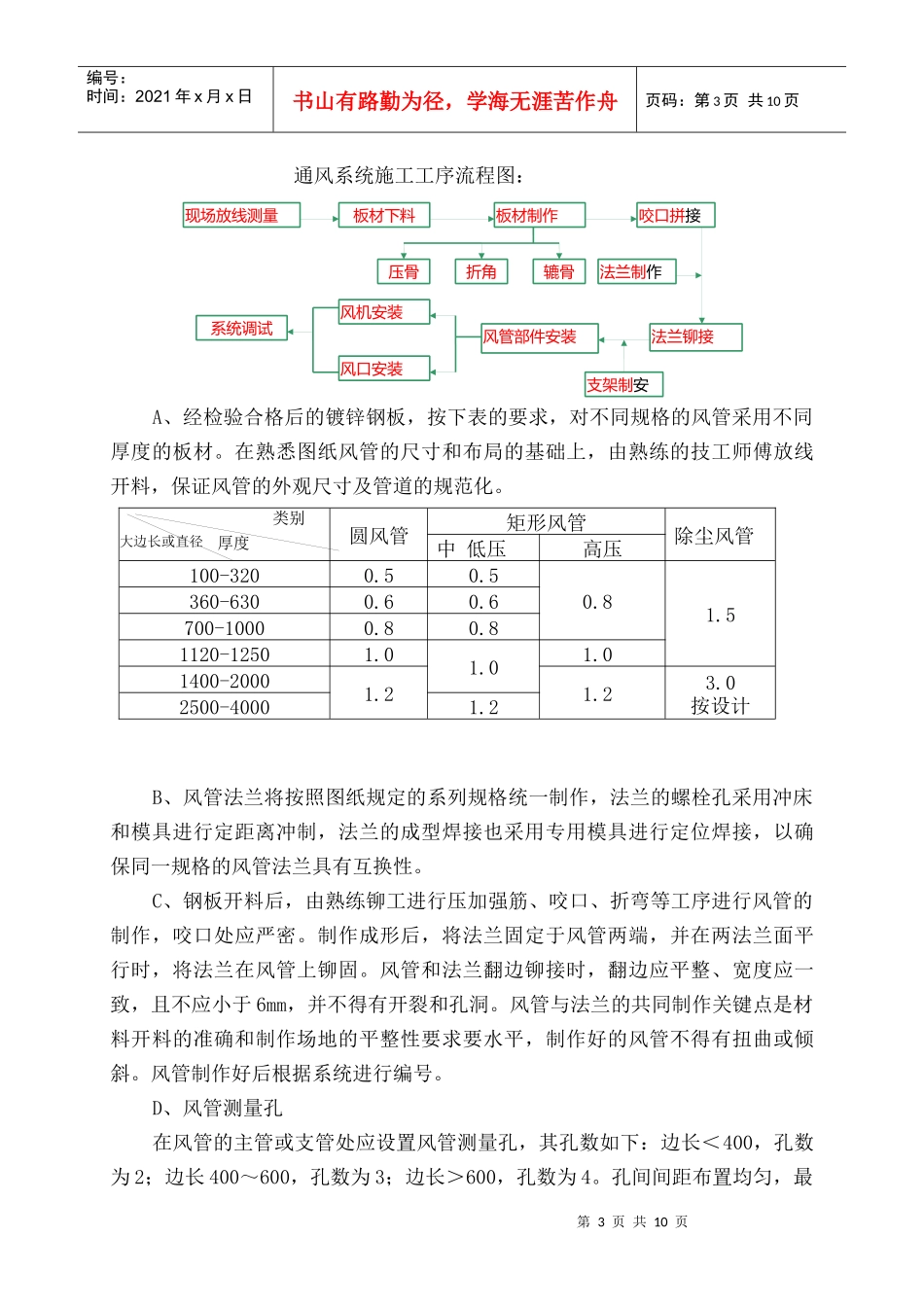

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页空调系统设计与施工说明一、建筑概况：本工程建筑共三层，位于东莞寮步镇，作为酒店使用，空调面积约为11500m2。二、设计要求：设计参数a（参照广州地区）空调室外计算温湿度参数:夏季:a.干球温度:t=33.50C冬季:a.干球温度:t=50Cb.湿球温度:t=27.70Cb.相对湿度:φ=45±10%c.相对湿度:φ=55±10%b设计空调室内参数:夏季:计算温度:t=24±20C冬季:计算温度:t=20±20C二、方案分析：1..结合建筑特点，采用水源热泵暗藏式空调机，此机有以下优点：水源机特点：1．水源空调机系统适用於小面积的空调区域；2．水源空调机能效比较高，可达4.0，比传统中央空调能效比大，因此更节能；3．水源空调机系统操作简单、管理方便；4．水源空调机系统不需要有专门机房；5．本系统只有一个冷却水系统，比传统中央空调少一个冷冻水系统，因此运行维护，清洗相对方便，费用也较低；6．水源空调机可以单独控制，传统中央空调不能单独控制一个区域，一开机整个系统都运转，因此水源空调机更节能；7．本系统初投资费用只占其它中央空调系统的60%。8．水源空调机吊在天花上面，不用专门的机房，节省空间。三、主要设备配置：根据建筑特点,沐足区、桑拿区、及住宿区域冷负荷约为180W/m2饮食区因发热量较大冷负荷取350W/M2，每台机配两个闸阀,水管与主机用软接条连接,水塔流量应该与空调机相匹配,水泵为一用一备,其流量与扬程也与空调机相匹配.所有空调主机置于走廊上面,以减少噪音.四，其他设备、材料选用设备材料的选用在业主的指导下，满足合同的要求，根据质优价廉的原则进行选用。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页设备与材料的品牌甲方指定的材料设备，其品牌由甲方确定，其档次也由甲方确定；甲方未指定品牌的，即由我方提供多家品牌由甲方选择。品牌的选型保证优良的质量和优质的售后服务。设备与材料的参数选择设备与材料的参数选择根据会同及设计图纸要求进行，其参数必须满足其功能要求并留一定的余量，但不能超出太多，以免增大投入及浪费资源。在设备选型时，还必须根据现场条件选择满足现场安装要求的设备。设备与材料的数量在定购材料设备前，必须参照图纸和现场对材料设备的数量进行复核，一方面满足施工的要求，另一方面不能造成浪费。设备与材料的报验材料设备在进入现场后，必须对甲方进行报验，在甲方批准后，方可进行安装。本工程所使用的设备与材料本工程所使用的设备与材料的型号、数量、参数及其他要求参见报价汇总表。通风管道材料通风及排风风管材料采用镀锌板制作，厚度及加工办法按《通风与空调工程施工及验收规范》（GB50243-97）规定确定。空调送，回风管均以铝箔离心玻璃棉板材进行保温，厚度为25mm，密度为24kg/m3。空调水管道材料空调冷却水管采用镀锌钢管，补给水管采用镀锌钢管，冷凝水管，排水管等镀锌钢管，镀锌钢管采用焊接连接。施工工艺流程。五、空调风及通风系统安装风管制作安装风管的制作按如下顺序进行：第3页共10页第2页共10页现场放线测量板材下料板材制作咬口拼接压骨折角辘骨法兰制作法兰铆接风管部件安装风机安装风口安装系统调试支架制安编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页通风系统施工工序流程图：A、经检验合格后的镀锌钢板，按下表的要求，对不同规格的风管采用不同厚度的板材。在熟悉图纸风管的尺寸和布局的基础上，由熟练的技工师傅放线开料，保证风管的外观尺寸及管道的规范化。圆风管矩形风管除尘风管中低压高压100-3200.50.50.81.5360-6300.60.6700-10000.80.81120-12501.01.01.01400-20001.21.23.0按设计2500-40001.2B、风管法兰将按照图纸规定的系列规格统一制作，法兰的螺栓孔采用冲床和模具进行定距离冲制，法兰的成型焊接也采用专用模具进行定位焊接，以确保同一规格的风管法兰具有互换性。C、钢板开料后，由熟练铆工进行压加强筋、咬口、折弯等工序进行风管的制作，咬口处应严密。制作成形后，将法兰固定于风管两端，并在两法兰面平行时，将法兰...
