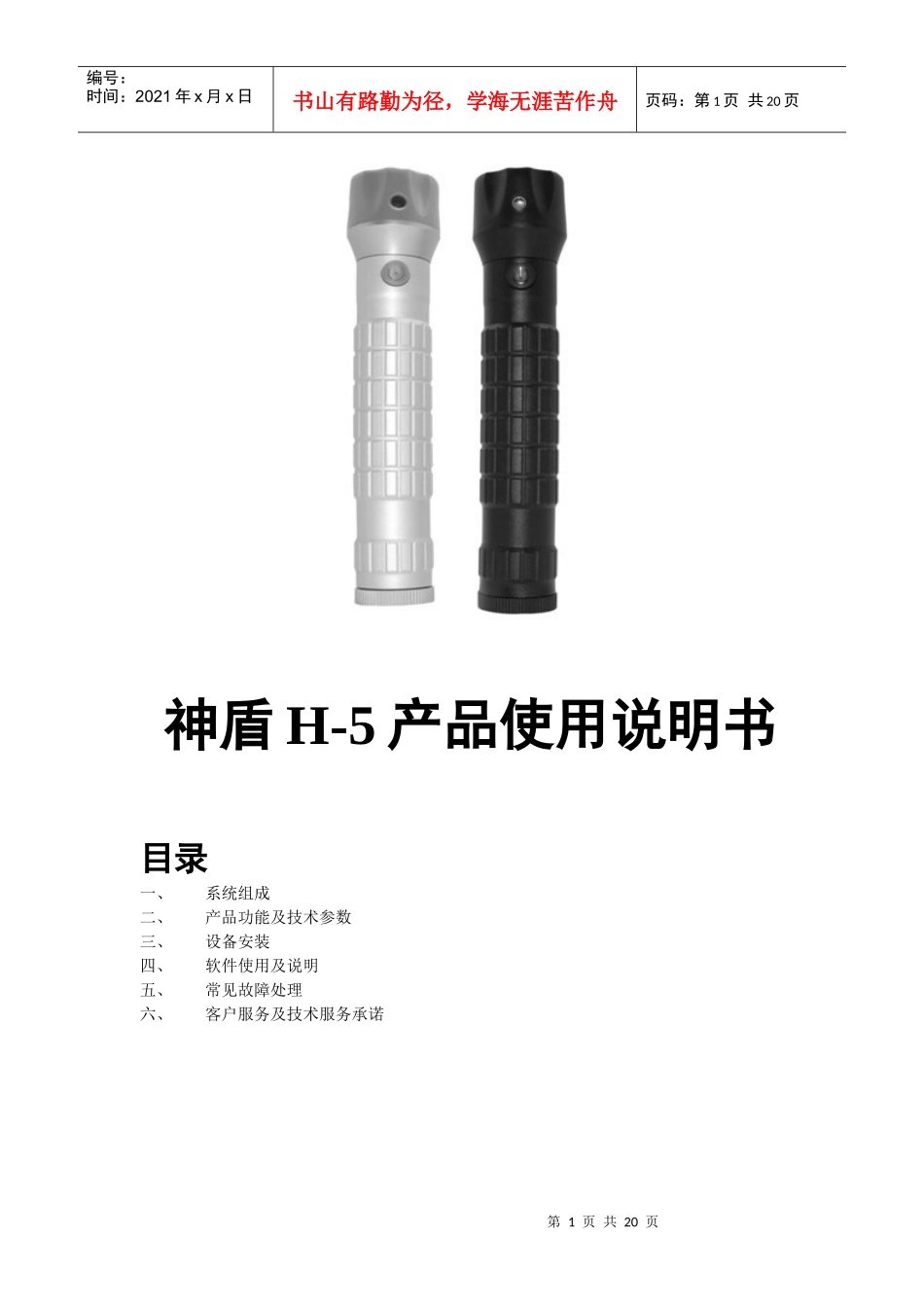

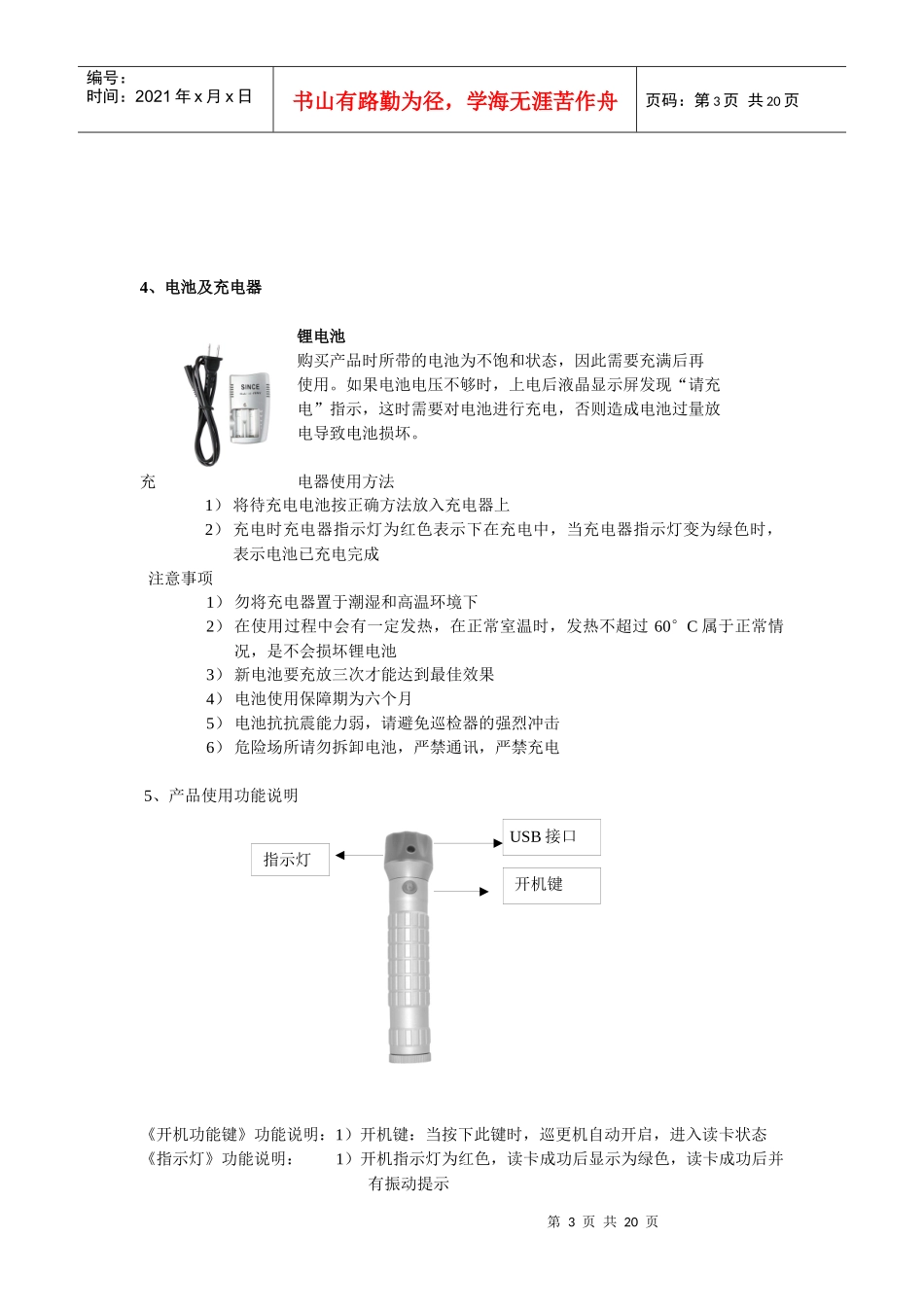

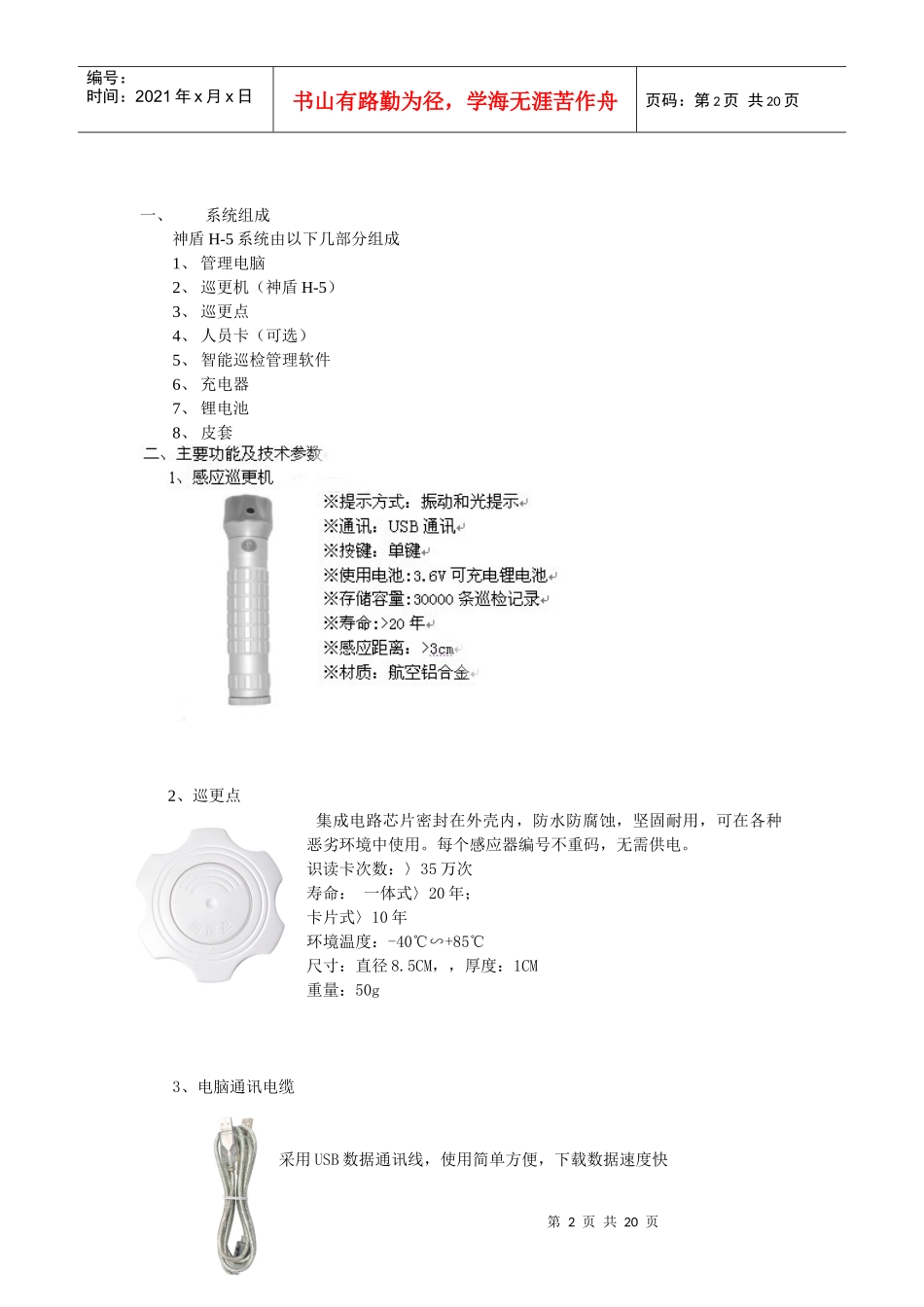

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页神盾H-5产品使用说明书目录一、系统组成二、产品功能及技术参数三、设备安装四、软件使用及说明五、常见故障处理六、客户服务及技术服务承诺第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页一、系统组成神盾H-5系统由以下几部分组成1、管理电脑2、巡更机（神盾H-5）3、巡更点4、人员卡（可选）5、智能巡检管理软件6、充电器7、锂电池8、皮套2、巡更点集成电路芯片密封在外壳内，防水防腐蚀，坚固耐用，可在各种恶劣环境中使用。每个感应器编号不重码，无需供电。识读卡次数：〉35万次寿命：一体式〉20年；卡片式〉10年环境温度：-40℃∽+85℃尺寸：直径8.5CM，，厚度：1CM重量：50g3、电脑通讯电缆采用USB数据通讯线，使用简单方便，下载数据速度快第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页4、电池及充电器锂电池购买产品时所带的电池为不饱和状态，因此需要充满后再使用。如果电池电压不够时，上电后液晶显示屏发现“请充电”指示，这时需要对电池进行充电，否则造成电池过量放电导致电池损坏。充电器使用方法1）将待充电电池按正确方法放入充电器上2）充电时充电器指示灯为红色表示下在充电中，当充电器指示灯变为绿色时，表示电池已充电完成注意事项1）勿将充电器置于潮湿和高温环境下2）在使用过程中会有一定发热，在正常室温时，发热不超过60°C属于正常情况，是不会损坏锂电池3）新电池要充放三次才能达到最佳效果4）电池使用保障期为六个月5）电池抗抗震能力弱，请避免巡检器的强烈冲击6）危险场所请勿拆卸电池，严禁通讯，严禁充电5、产品使用功能说明《开机功能键》功能说明：1）开机键：当按下此键时，巡更机自动开启，进入读卡状态《指示灯》功能说明：1）开机指示灯为红色，读卡成功后显示为绿色，读卡成功后并有振动提示开机键指示灯USB接口第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页《USB接口》功能说明：1）USB与电脑通读接口二、设备安装1、巡更点安装1）首先确定巡更点安装位置，再拿冲击钻对准安装点冲（三个孔）嵌入胶塞。2）打开封盖，将巡更点用自攻螺丝固定。3）重新装上封盖装盒即可2、管理软件安装1）按照本手册说明正确安装巡检系统软件2）在提取数据时，USB通讯电缆一端接电脑，一端接巡检机3）在进行数据通讯或设置操作时，要保证巡检机始终处于通电状态，否则操作不成功三、软件使用有说明功能特点1）本巡检系统管理软件采用数化设计，使用与设置更灵活2）为能清晰表示巡检线路和人员的上下级隶属关系，线路和人员采用树型结构3）不同的巡更线路可设置相同的地点，解决了巡检线路中巡检点交叉问题4）对第条线路中的地点可以自由排序5）为更好的适应巡检人员情况，本系统采用两种方式：一种是以人员卡识别人员身份方式，另一种是以时间区分巡检人员身份6）巡检结果可以进行多条件任意组合7）可按月份、人员、时间查询巡检数据8）为了数据安全，由系统管理员赋予操作员权限管理电脑配置要求最低配置推荐配置CPUPIII400MHZPIII600MHZ内存64M128M硬盘1G10G操作系统WINDOWS98或以上系统WINDOWS98或以上系统打印机可打印A4幅面即可一：软件安装1：放入光盘，双击MTKSTEUP运行安装程序。最后点击完成按纽完成软件安装，巡检系统安装完后，下一步自动安装USB芯片驱动。此前如果安装过USB芯片驱动可以选择放第5页共20页第4页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页弃安装。二：启动系统1：软件安装完成后，既可在桌面双击,系统启动后，出现请选择您所购买的机器型号，然后点击确定进入巡检系统（如不想每次启动巡检系统选择机型，请在此对话框下面单选框打上钩。以后再次进入巡检系统此页面不显示。）2:选择机型后，页面转为用户登陆框：初使密码为1234，登入到系统后请修改密码。第6页共20页第5页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟...
