稀土对含铌钢组织和性能的影响VIP专享VIP免费

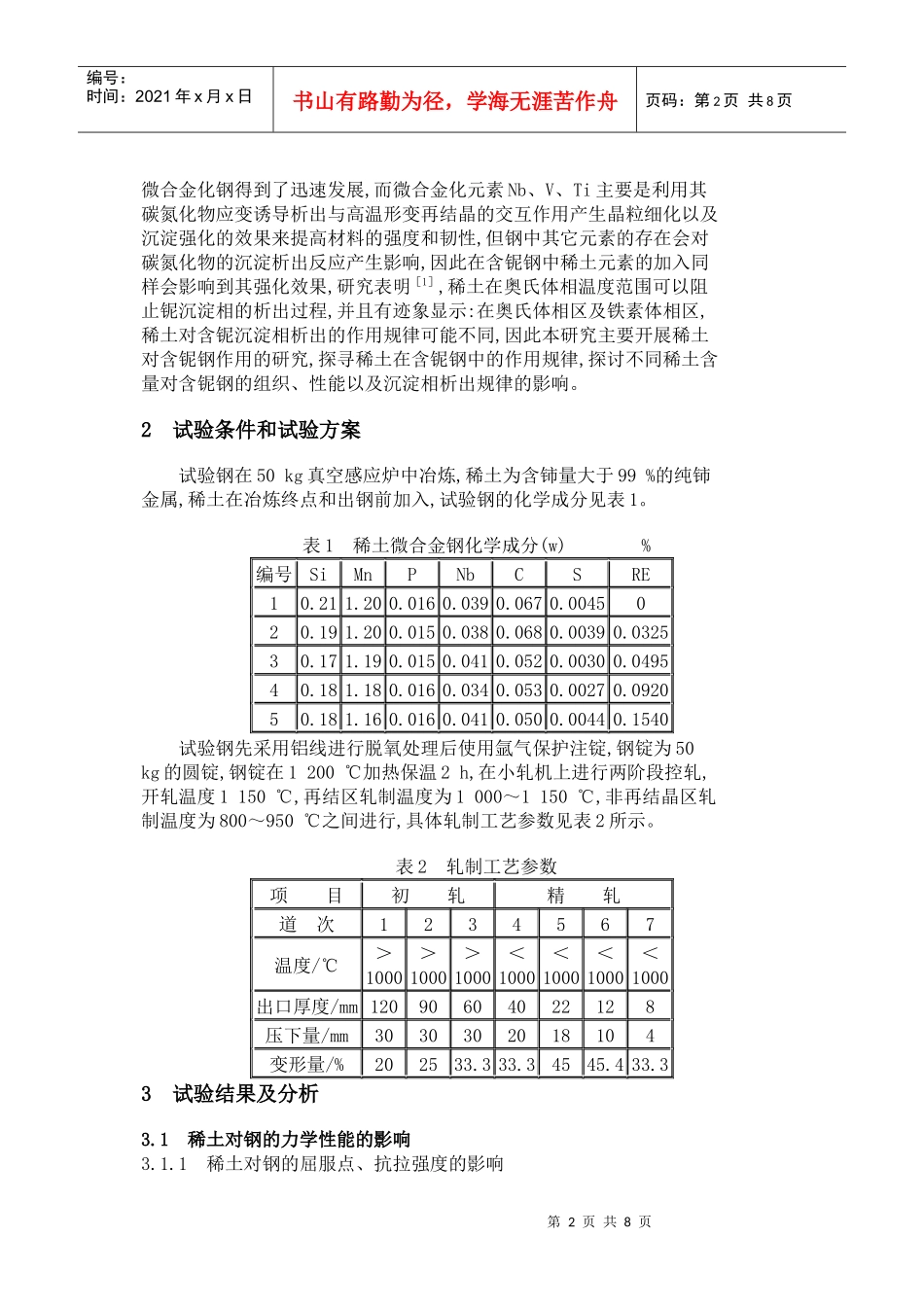

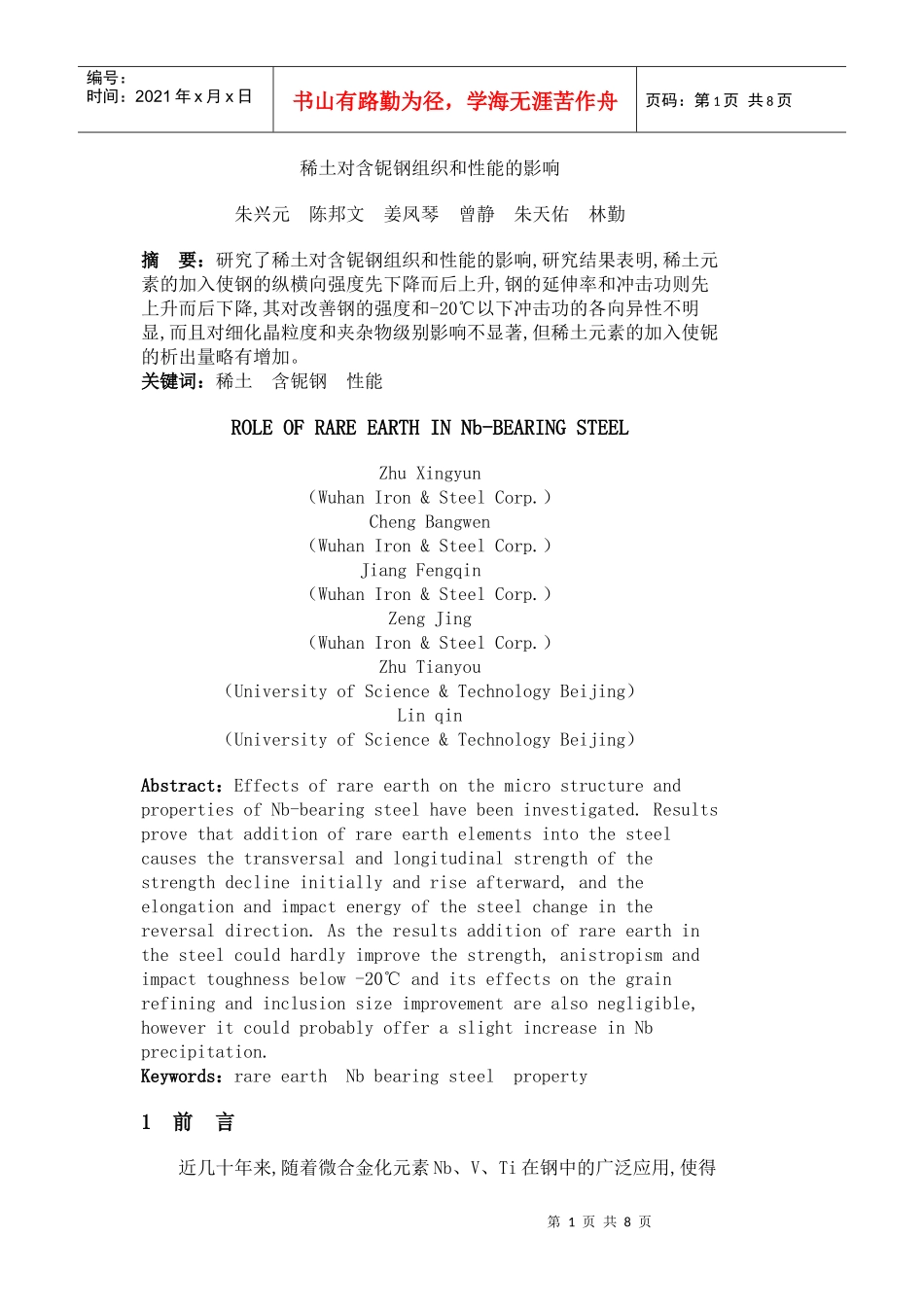

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页稀土对含铌钢组织和性能的影响朱兴元陈邦文姜凤琴曾静朱天佑林勤摘要：研究了稀土对含铌钢组织和性能的影响,研究结果表明,稀土元素的加入使钢的纵横向强度先下降而后上升,钢的延伸率和冲击功则先上升而后下降,其对改善钢的强度和-20℃以下冲击功的各向异性不明显,而且对细化晶粒度和夹杂物级别影响不显著,但稀土元素的加入使铌的析出量略有增加。关键词：稀土含铌钢性能ROLEOFRAREEARTHINNb-BEARINGSTEELZhuXingyun（WuhanIron&SteelCorp.）ChengBangwen（WuhanIron&SteelCorp.）JiangFengqin（WuhanIron&SteelCorp.）ZengJing（WuhanIron&SteelCorp.）ZhuTianyou（UniversityofScience&TechnologyBeijing）Linqin（UniversityofScience&TechnologyBeijing）Abstract：EffectsofrareearthonthemicrostructureandpropertiesofNb-bearingsteelhavebeeninvestigated.Resultsprovethatadditionofrareearthelementsintothesteelcausesthetransversalandlongitudinalstrengthofthestrengthdeclineinitiallyandriseafterward,andtheelongationandimpactenergyofthesteelchangeinthereversaldirection.Astheresultsadditionofrareearthinthesteelcouldhardlyimprovethestrength,anistropismandimpacttoughnessbelow-20℃anditseffectsonthegrainrefiningandinclusionsizeimprovementarealsonegligible,howeveritcouldprobablyofferaslightincreaseinNbprecipitation.Keywords：rareearthNbbearingsteelproperty1前言近几十年来,随着微合金化元素Nb、V、Ti在钢中的广泛应用,使得第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页微合金化钢得到了迅速发展,而微合金化元素Nb、V、Ti主要是利用其碳氮化物应变诱导析出与高温形变再结晶的交互作用产生晶粒细化以及沉淀强化的效果来提高材料的强度和韧性,但钢中其它元素的存在会对碳氮化物的沉淀析出反应产生影响,因此在含铌钢中稀土元素的加入同样会影响到其强化效果,研究表明［1］,稀土在奥氏体相温度范围可以阻止铌沉淀相的析出过程,并且有迹象显示:在奥氏体相区及铁素体相区,稀土对含铌沉淀相析出的作用规律可能不同,因此本研究主要开展稀土对含铌钢作用的研究,探寻稀土在含铌钢中的作用规律,探讨不同稀土含量对含铌钢的组织、性能以及沉淀相析出规律的影响。2试验条件和试验方案试验钢在50kg真空感应炉中冶炼,稀土为含铈量大于99%的纯铈金属,稀土在冶炼终点和出钢前加入,试验钢的化学成分见表1。表1稀土微合金钢化学成分(w)%编号SiMnPNbCSRE10.211.200.0160.0390.0670.0045020.191.200.0150.0380.0680.00390.032530.171.190.0150.0410.0520.00300.049540.181.180.0160.0340.0530.00270.092050.181.160.0160.0410.0500.00440.1540试验钢先采用铝线进行脱氧处理后使用氩气保护注锭,钢锭为50kg的圆锭,钢锭在1200℃加热保温2h,在小轧机上进行两阶段控轧,开轧温度1150℃,再结区轧制温度为1000～1150℃,非再结晶区轧制温度为800～950℃之间进行,具体轧制工艺参数见表2所示。表2轧制工艺参数项目初轧精轧道次1234567温度/℃＞1000＞1000＞1000＜1000＜1000＜1000＜1000出口厚度/mm12090604022128压下量/mm3030302018104变形量/%202533.333.34545.433.33试验结果及分析3.1稀土对钢的力学性能的影响3.1.1稀土对钢的屈服点、抗拉强度的影响第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页试验钢的横向、纵向屈服点及抗拉强度平均值见表3所示,由表可见,稀土的加入,首先使含铌钢的纵横向性能下降,在稀土含量为0.05%左右时最低,而后随着稀土含量的增加,其纵横向力学性能又提高,这与有关文献报导所呈现的趋势相吻合［2］。表3稀土微合金钢的屈服点及抗拉强度编号横向屈服点/MPa横向抗拉强度/MPa横向屈强比纵向屈服点/MPa纵向抗拉强度/MPa纵向屈强比14405300.8304305230.82324485250.8524184980.83934055130.7903684650.79044485200.8614204980.84454735530.8554485450.8123.1...
