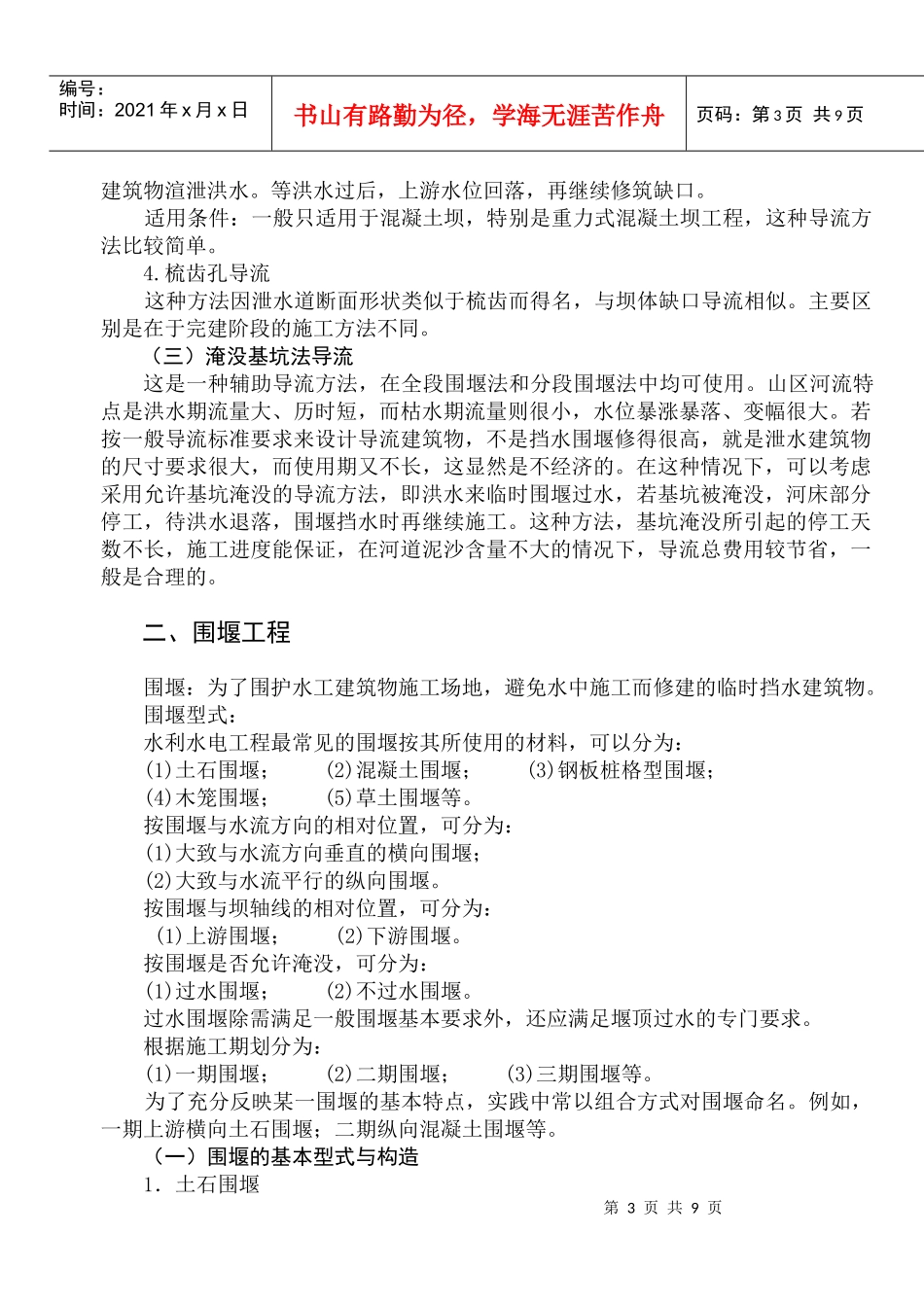

第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页第一章施工导流一、本章的主要内容1.施工导流规划2.围堰工程3.河道截流4.基坑排水二、教学要求1.认清施工导流在水利工程施工中的特殊地位和作用;2.掌握施工导流设计的主要内容和内容;3.深刻理解导流、截流、围堰与基坑排水四个部分之间的密切联系。三、学习重点1.施工导流方式、导流标准,导流工程布置;2.土石围堰和混凝土围堰的适用条件,结构及布置;3.立堵截流方法,截流设计的主要问题;初期排水与经常性排水,明式排水。水利水电工程整个施工过程中的水流控制,概括起来就是采取“导、截、拦、蓄、泄”等施工措施,来解决施工和水流之间的矛盾。施工过程中的水流控制设计的主要任务是:(1)要周密地分析研究水文、气象、地形、地质及水文地质、枢纽布置及施工条件等基本资料条件下,划分导流时段,选定导流标准,确定导流设计流量;(2)选择导流方案及导流挡水、泄水建筑物的型式,导流建筑物的型式;确定导流建筑物的布置、构造与尺寸;(3)拟定导流挡水建筑物的修建、拆除与泄水建筑物的堵塞方法,制定河道截流、拦洪渡汛与基坑排水的措施等。第一节施工导流规划一、施工导流方式施工导流的基本方法,大体可分为两类:一类是全段围堰法导流,又称为一次栏断法、河床外导流;另一类是分段围堰法导流,即河床内导流。(一)全段围堰法导流第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页1.隧洞导流隧洞导流是在河岸边开挖隧洞,在基坑上下游修筑围堰,河水经隧洞下泄。适用条件:用于河谷狭窄、两岸地形陡峻、山岩坚硬的山区河流。2.明渠导流明渠导流是在河岸或河滩上开挖明渠,在基坑上、下游修筑围堰,河水经渠道下泄。适用条件:明渠导流适用于河流流量大、河床岸坡平缓或有较宽广滩地、垭口或古河道的平原河流上。明渠导流常比较经济合理。3.涵管导流在河岸岩滩上枯水期不修围堰或只修一小围堰而将涵管筑好,然后再修上、下游全段围堰,将河水引经涵管下泄。适用条件:一般用于导流流量较小的河流上或只用来担负枯水期的导流任务的土坝、堆石坝工程中。(二)分段围堰法导流1.概念分段围堰法导流亦称分期围堰导流或河床内导流,就是用围堰将水工建筑物分段分期围护起来,使河水通过被束窄的河床或坝体底孔、坝下涵管、厂房等导向下游的方法。所谓分段,就是从空间上用围堰将建筑物分成若干施工段进行施工。所谓分期,就是从时间上将导流分成若干时期。2.适用条件分段围堰法导流一般适用于河床宽、流量大,覆盖层薄,施工期较长的平原河道或河谷较宽的山区河流,尤其适合有通航要求和过木、冰凌严重的河流上。3.分段围堰法导流型式根据不同时期泄水道特点,分段围堰法导流前期多利用束窄的原河道导流,后期要通过事先修建的泄水道导流,常见的有以下几种。(1)束窄河床导流布置:围堰可布置在左、右岸,或两岸同时推进。如果河床为深厚层细粒土层,则束窄河床不可避免地要产生一定的冲刷,对于非通航河道,只要冲刷不危及围堰和河岸的安全,一般都是允许的。2.底孔导流底孔导流,即事先在混凝土坝体内修好临时底孔或永久底孔,导流时让全部或部分导流流量通过底孔渲泄到下游,保证工程继续施工。3.坝体缺口导流混凝土坝施工过程中,当汛期洪水暴涨暴落,其它建筑物(如导流底孔、明渠、隧洞等)不足以渲泄全部流量时,为了不影响施工进度,使大坝在涨水时仍能继续施工,不致使围堰过高,可以在未完建的混凝土坝体上预留缺口以便配合其它导流第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页建筑物渲泄洪水。等洪水过后,上游水位回落,再继续修筑缺口。适用条件:一般只适用于混凝土坝,特别是重力式混凝土坝工程,这种导流方法比较简单。4.梳齿孔导流这种方法因泄水道断面形状类似于梳齿而得名,与坝体缺口导流相似。主要区别是在于完建阶段的施工方法不同。(三)淹没基坑法导流这是一种辅助导流方法,在全段围堰法和分段围堰法中均可使用。山区河流特点是洪水期流量大、历时短,而枯水...
