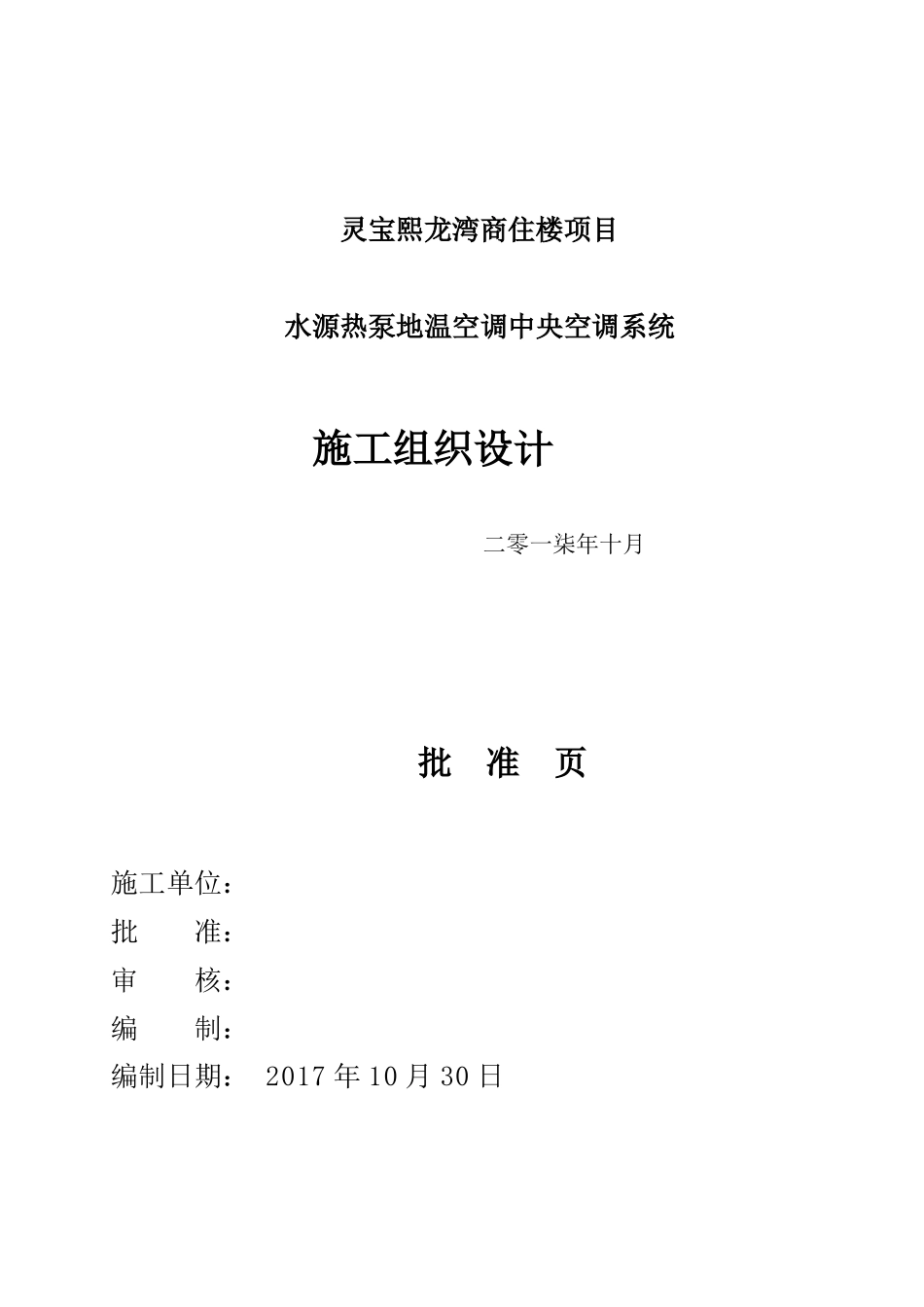

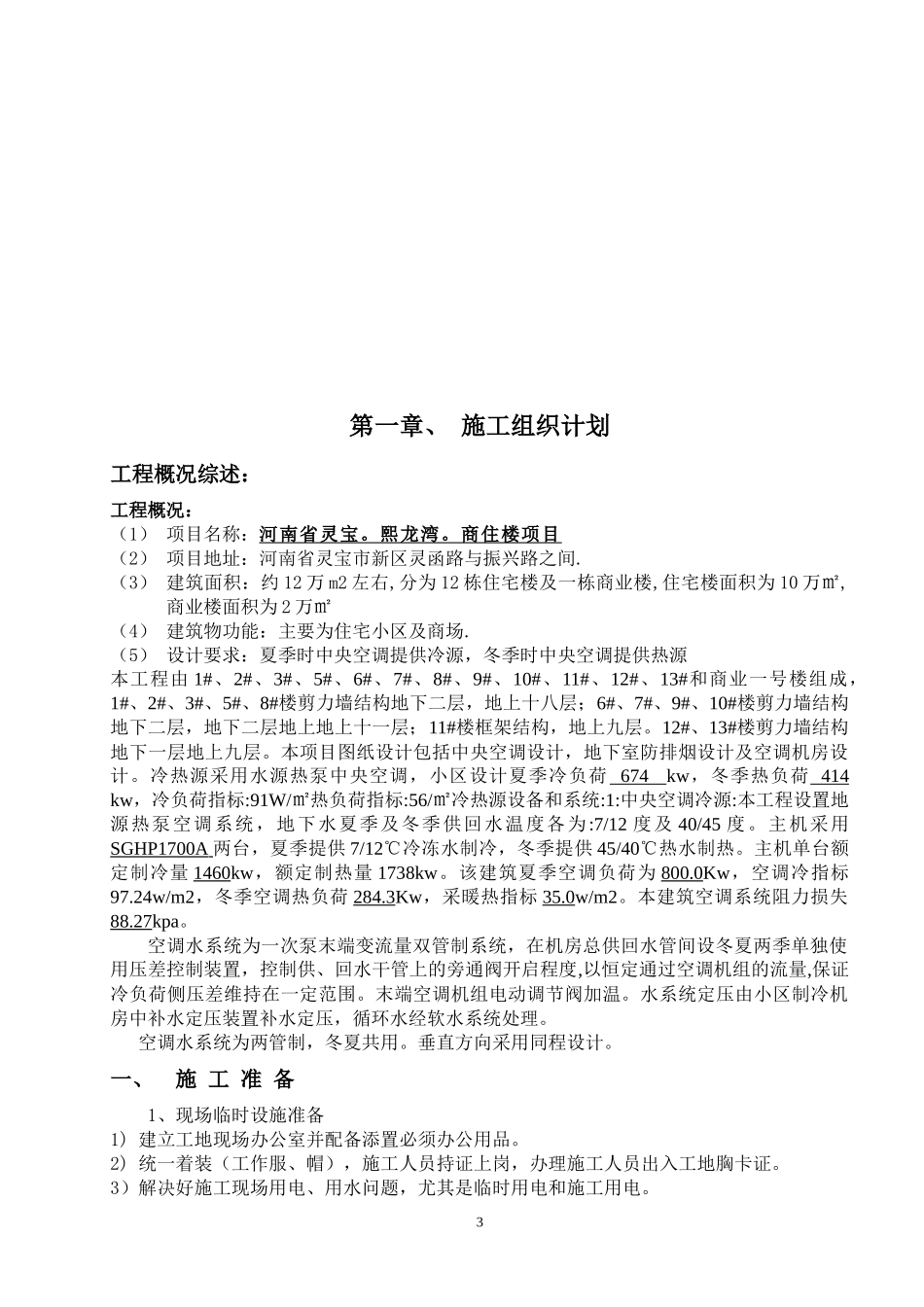

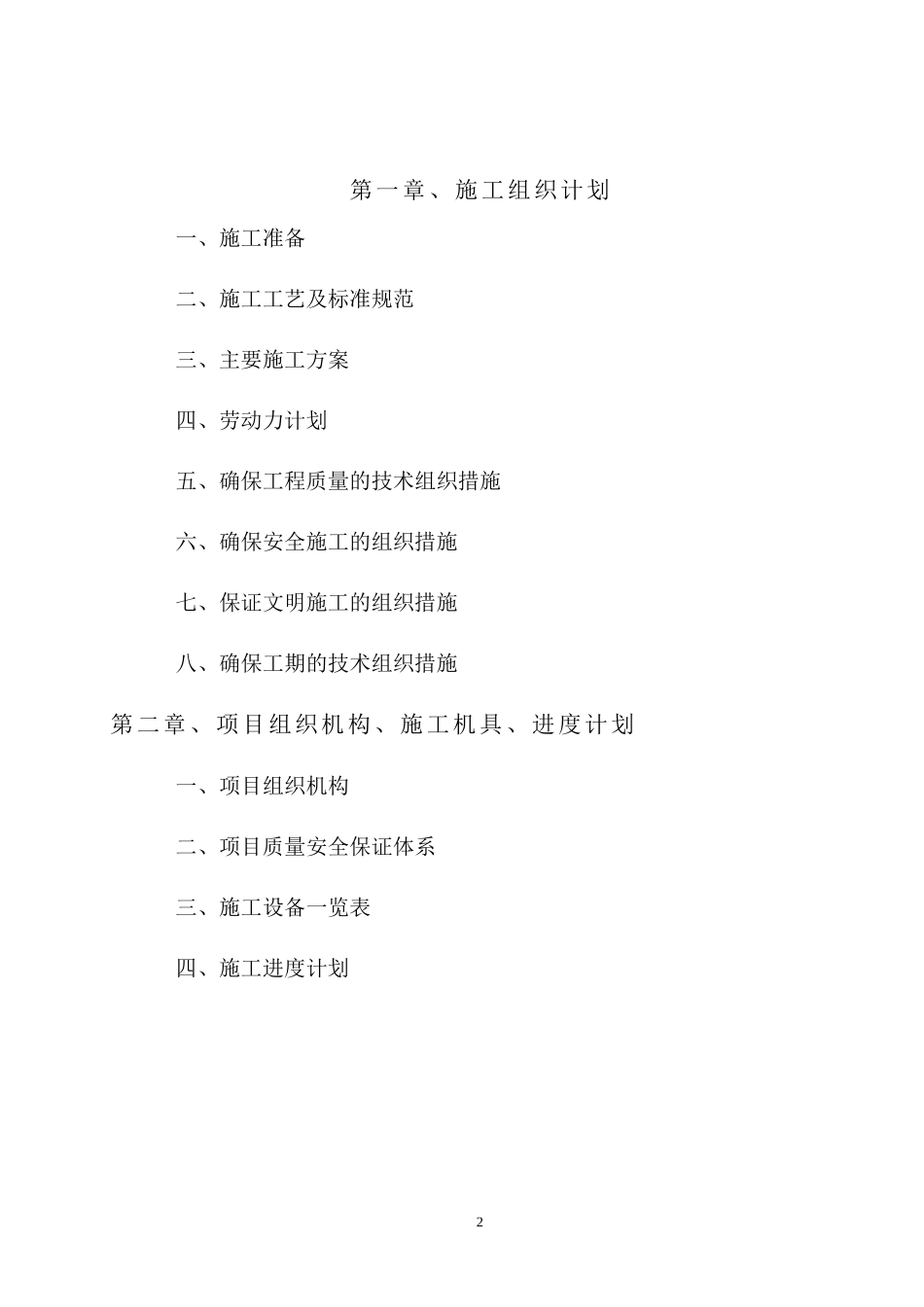

灵宝熙龙湾商住楼项目水源热泵地温空调中央空调系统施工组织设计二零一柒年十月批准页施工单位：批准：审核：编制：编制日期：2017年10月30日第一章、施工组织计划一、施工准备二、施工工艺及标准规范三、主要施工方案四、劳动力计划五、确保工程质量的技术组织措施六、确保安全施工的组织措施七、保证文明施工的组织措施八、确保工期的技术组织措施第二章、项目组织机构、施工机具、进度计划一、项目组织机构二、项目质量安全保证体系三、施工设备一览表四、施工进度计划2第一章、施工组织计划工程概况综述：工程概况：（1）项目名称：河南省灵宝。熙龙湾。商住楼项目（2）项目地址：河南省灵宝市新区灵函路与振兴路之间.（3）建筑面积：约12万m2左右,分为12栋住宅楼及一栋商业楼,住宅楼面积为10万㎡,商业楼面积为2万㎡（4）建筑物功能：主要为住宅小区及商场.（5）设计要求：夏季时中央空调提供冷源，冬季时中央空调提供热源本工程由1#、2#、3#、5#、6#、7#、8#、9#、10#、11#、12#、13#和商业一号楼组成，1#、2#、3#、5#、8#楼剪力墙结构地下二层，地上十八层；6#、7#、9#、10#楼剪力墙结构地下二层，地下二层地上地上十一层；11#楼框架结构，地上九层。12#、13#楼剪力墙结构地下一层地上九层。本项目图纸设计包括中央空调设计，地下室防排烟设计及空调机房设计。冷热源采用水源热泵中央空调，小区设计夏季冷负荷674kw，冬季热负荷414kw，冷负荷指标:91W/㎡热负荷指标:56/㎡冷热源设备和系统:1:中央空调冷源:本工程设置地源热泵空调系统，地下水夏季及冬季供回水温度各为:7/12度及40/45度。主机采用SGHP1700A两台，夏季提供7/12℃冷冻水制冷，冬季提供45/40℃热水制热。主机单台额定制冷量1460kw，额定制热量1738kw。该建筑夏季空调负荷为800.0Kw，空调冷指标97.24w/m2，冬季空调热负荷284.3Kw，采暖热指标35.0w/m2。本建筑空调系统阻力损失88.27kpa。空调水系统为一次泵末端变流量双管制系统，在机房总供回水管间设冬夏两季单独使用压差控制装置，控制供、回水干管上的旁通阀开启程度,以恒定通过空调机组的流量,保证冷负荷侧压差维持在一定范围。末端空调机组电动调节阀加温。水系统定压由小区制冷机房中补水定压装置补水定压，循环水经软水系统处理。空调水系统为两管制，冬夏共用。垂直方向采用同程设计。一、施工准备1、现场临时设施准备1)建立工地现场办公室并配备添置必须办公用品。2)统一着装（工作服、帽），施工人员持证上岗，办理施工人员出入工地胸卡证。3）解决好施工现场用电、用水问题，尤其是临时用电和施工用电。32、施工力量准备本工程由项目经理实行施工现场统一管理，下设：材料供应、设备安装、管道安装、电气仪表安装、防腐绝热安装、打井施工等专业组，各由一名专业工长负责。项目经理负责现场调度、协调及质量、安全、进度保证。3、技术工作准备：1）施工人员首先认真阅读施工图及有关技术资料。2）了解施工要求，熟悉施工规范，明确施工要点及质量要求。3）做好各项目施工技术记录表准备，及时收集各项信息，做好施工记录，保管好设备开箱资料合格证、质保单。二、施工工艺及标准规范严格按照ISO9001质量体系进行施工和管理,严格执行行业工艺标准。1、《通风与空调工程施工质量验收规范》2、《采暖与卫生工程施工及验收规范》3、《压缩机、风机、泵安装工程施工及验收规范》4、《机械设备安装工程施工及验收通用规范》5、《现场设备、工业管道焊接工程施工及验收规范》6、《制冷设备、空气分离设备施工及验收规范》7、《建筑安装工人安全技术操作规程》8、钢管敷设安装工艺9、管内穿线绝缘导线安装工艺10、开关、插座安装工艺11、电动机及其附属设备安装工艺12、配电柜安装工艺13、制冷管道安装工艺14、室内热水管道及附属安装工艺15、管道及设备防腐工艺16、管道及设备保温工艺17、制冷管道及设备保温工艺三、主要施工方案3.1机组吊装运输方案3.1.1吊装运输基本要求1）认真仔细勘察施工现场，按实际情况做好准备工作：2）严格按照《起重设备安装工程施工及验收规范》GB50278—98、《安装工人技术等级标准》JGJ43—88进行操作。3）严格执行《机械设备吊...
