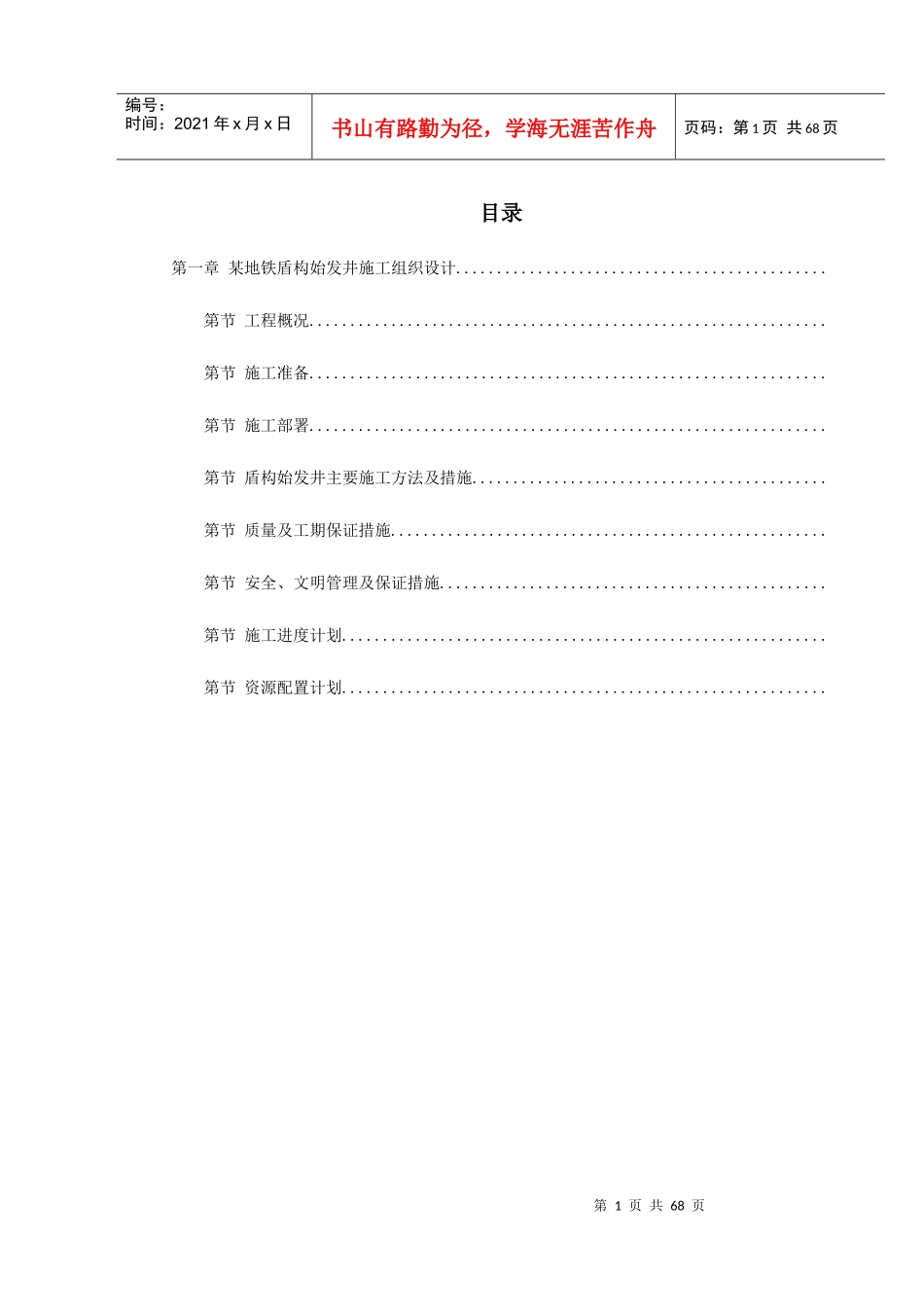

第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共68页目录第一章某地铁盾构始发井施工组织设计.............................................第节工程概况...............................................................第节施工准备...............................................................第节施工部署...............................................................第节盾构始发井主要施工方法及措施...........................................第节质量及工期保证措施.....................................................第节安全、文明管理及保证措施...............................................第节施工进度计划...........................................................第节资源配置计划...........................................................第2页共68页第1页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共68页第一章某地铁盾构始发井施工组织设计第1节工程概况工程概述盾构始发井右线里程为支～支，基坑长度为34.8m，最宽18.424m，基坑最深18.203m，基坑开挖是在围护结构为800mm厚地下连续墙结构范围内进行，内支撑采用两道Φ600mm钢支撑加一道混凝土联合支护。始发井主体结构概述始发井主体结构沿南北走向，主体结构长度34.8m，高～13.2m，底板最大埋深约18.203m。此外，结构宽度按不同的结构位置各有差异，轴～轴主体结构宽度为15.316m；轴～轴主体结构宽度为18.424m。始发井采用钢筋混凝土箱式结构。各结构部位具体尺寸详见表：表主体结构概况一览表项目材料及尺寸底板、防水混凝土，厚内衬墙、防水混凝土，墙厚中隔墙钢筋混凝土，墙厚顶板、防水混凝土，厚本工程底板、顶板、砼梁板、内衬墙等结构部位采用防水砼，抗渗标号为，中隔墙采用第3页共68页第2页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共68页砼，底板下设垫层，垫层采用砼。第2节施工准备施工现场平面布置根据业主要求及始发井主体结构的施工需要，确定该场地的平面布置，详见图。始发井主体施工平面布置本工程将以“支～支”段作为始发井，业主在该处提供的施工用地面积约为5000m，我公司根据施工用地的特点以及盾构施工和矿山法施工的实际需要，确定该场地的平面布置，其中主要包括以下几个部分：⑴施工场地围蔽根据《关于做好*****号线施工场地围蔽和周围警视灯及道路照明的通知》、《**市建设工程现场文明施工管理办法》条例实行文明施工，现场采用厚、2m高的砖墙围蔽，并粉刷装饰。大门内设置高压洗车槽和保卫值班室。⑵施工场地临水临电本工程的临水临电由甲方提供接入点。⑶施工用房、办公及生活用房布置详见图2.1.1。第4页共68页第3页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共68页第3节施工部署始发井主体结构采用钢筋混凝土箱（式）型结构，底板厚1050mm，内衬墙厚700mm，顶板厚1050mm，采用防水砼，中隔墙厚，采用砼，本工程采用一台履带吊进行钢筋、模板等施工材料的水平运输与垂直运输，施工顺序是在连续墙完成的条件下，土方开挖和冠梁、支撑形成后进行，先下后上，即底板→衬墙→顶板。其中衬墙施工配合钢支撑拆除及换撑施工，分上、下两段施工。底板施工后，拆除第二道钢支撑，进行下段衬墙防水及衬墙结构施工，然后进行第一道钢支撑换撑及第一道钢支撑拆除，第一道钢支撑拆除后，进行上段衬墙防水及衬墙结构施工，再进行顶板环板等工程的施工。本工程主体结构施工工期为天，详见施工进度计划。第4节盾构始发井主要施工方法及措施底板下盲沟及集水井设置针对本工程底板埋深为18.3m，地下水压较大的特点，为了避免基底地下水对结构形成压力，影响结构砼施工，在基坑内设置盲沟和集水井。⑴盲沟第5页共68页第4页共68页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共68页根据本工程基坑的特点，按设计要求设置盲沟，盲沟截面宽度300mm，截面高度400mm，当基坑底部土方开挖完成，预留盲沟位置后...
