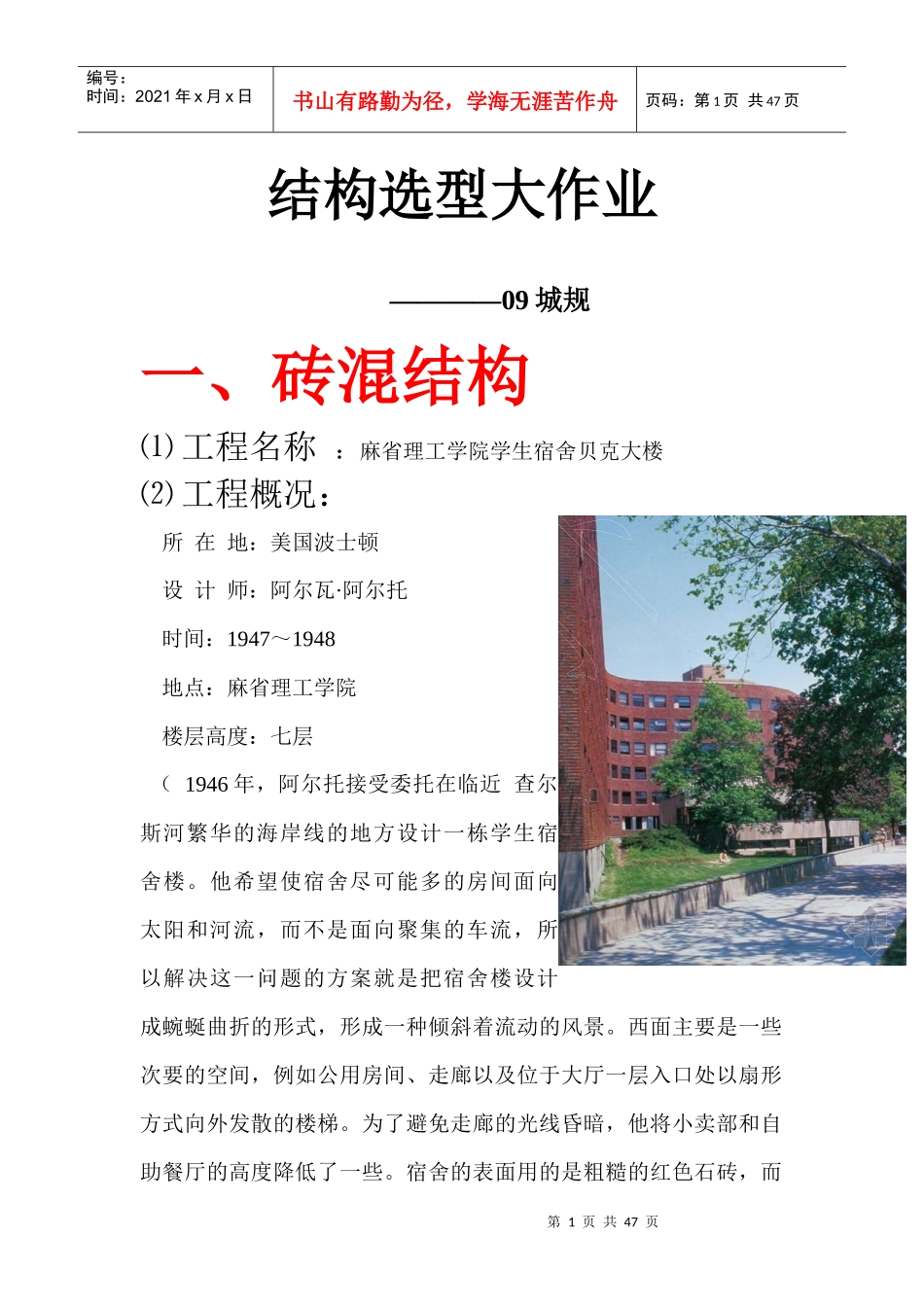

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页结构选型大作业————09城规一、砖混结构⑴工程名称：麻省理工学院学生宿舍贝克大楼⑵工程概况：所在地：美国波士顿设计师：阿尔瓦·阿尔托时间：1947～1948地点：麻省理工学院楼层高度：七层（1946年，阿尔托接受委托在临近查尔斯河繁华的海岸线的地方设计一栋学生宿舍楼。他希望使宿舍尽可能多的房间面向太阳和河流，而不是面向聚集的车流，所以解决这一问题的方案就是把宿舍楼设计成蜿蜒曲折的形式，形成一种倾斜着流动的风景。西面主要是一些次要的空间，例如公用房间、走廊以及位于大厅一层入口处以扇形方式向外发散的楼梯。为了避免走廊的光线昏暗，他将小卖部和自助餐厅的高度降低了一些。宿舍的表面用的是粗糙的红色石砖，而第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页低矮的餐厅部分使用的是灰色大理石。西面是一个常青藤缠绕的藤架和一座大型露天花园。这座有着红色石砖墙、外形蜿蜒曲折的宿舍楼，跟其他建筑相比是那么与众不同，从而成为一座标志性建筑。这种北欧浪漫主义的建筑手法使得当时的国际先锋派大为震惊。同时这种理性主义原则下的反理性形式，体现了阿尔托对现代主义独裁专断的否定。希契柯克称它有“表现主义”倾向。因当时建筑材料仍受管制，只好用砖砌承重墙，高七层，平面作弯来弯去的蛇形，这样就可使宿舍每人都能看窗外的查里斯河风景，同时，曲线布置也可以冲散一般宿舍特有的单调冷漠气氛。）⑶结构形式分析①结构形式：砖砌承重墙②受力特点：砖墙既是承重结构，又是围护结构。墙体、基础等竖向承重构件采用砖砌体结构，楼盖、屋盖等水平承重构件采用装配式或现浇钢筋混凝土结构⑷施工方案：（平面图）第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页⑸建筑结构特点：建筑平面灵活，使用方便，结构构件巧妙转化为精致的装饰。二、框架结构⑴工程名称：萨伏伊别墅(theVillaSavoye)⑵工程概况：萨伏伊别墅是现代主义建筑的经典作品之一，位于巴黎近郊的普瓦西（Poissy），由现经典别墅设计案例第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页代建筑大师勒柯布西耶于1928年设计，1930年建成，使用钢筋混凝土框架结构。这幢白房子表面看来平淡无奇，简单的柏拉图形体和平整的白色粉刷的外墙，简单到几乎没有任何多余装饰的程度，“唯一的可以称为装饰部件的是横向长窗，这是为了能最大限度地让光线射入。”萨伏伊别墅是勒·柯布西耶纯粹主义的杰作，是一个完美的功能主义作品，甚至是勒·柯布西耶的作品中最能体现其建筑观点的作品之一。别墅在设计之初，柯布西耶原本的意图是用这种简约的、工业化的方法去建造大量低造价的平民住宅，没想到老百姓还没来得及接受，却让有亿万家产的年轻的萨伏伊女士相中，于是成就了一件伟大的作品，它所表现出的现代建筑原则影响了半个多世纪的建筑走向。⑶结构形式分析：①结构形式：萨伏伊别墅是一个完美的功能美学作品，其基地是位于普瓦西的一片的开阔地带，中心略微隆起。地段为12英亩，宅基为矩形，长约22.5米，宽20米，共三层。底层（柱托的架空层）三面透空，由支柱架起，内有门厅，车库和仆人用房，是由弧形玻璃窗所包围的开敞结构。二层有起居室、卧室、厨房、餐室、屋顶花园和一个半开敞的休息空间。三层为主卧室和屋顶花园，各层之间以螺旋形的楼梯和折形的坡道相联，建筑室内外都没有装饰线脚，用了一些曲线形墙体以增加变化。第5页共47页第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页该建筑采用了钢筋混泥土框架结构，平面和空间布局灵活由，空间相互穿插，内外彼此贯通，它外观轻巧，空间通透，装修简洁，与造型沉重、空间封闭、装修繁琐的古典豪宅形成了强烈对比。②受力特点：荷载传给楼板，再传给次梁、主梁、柱、基础、地基。此种结构受力体系由梁、柱组成，用以承受竖向荷载是有利的，但是在承受水平荷载方...
