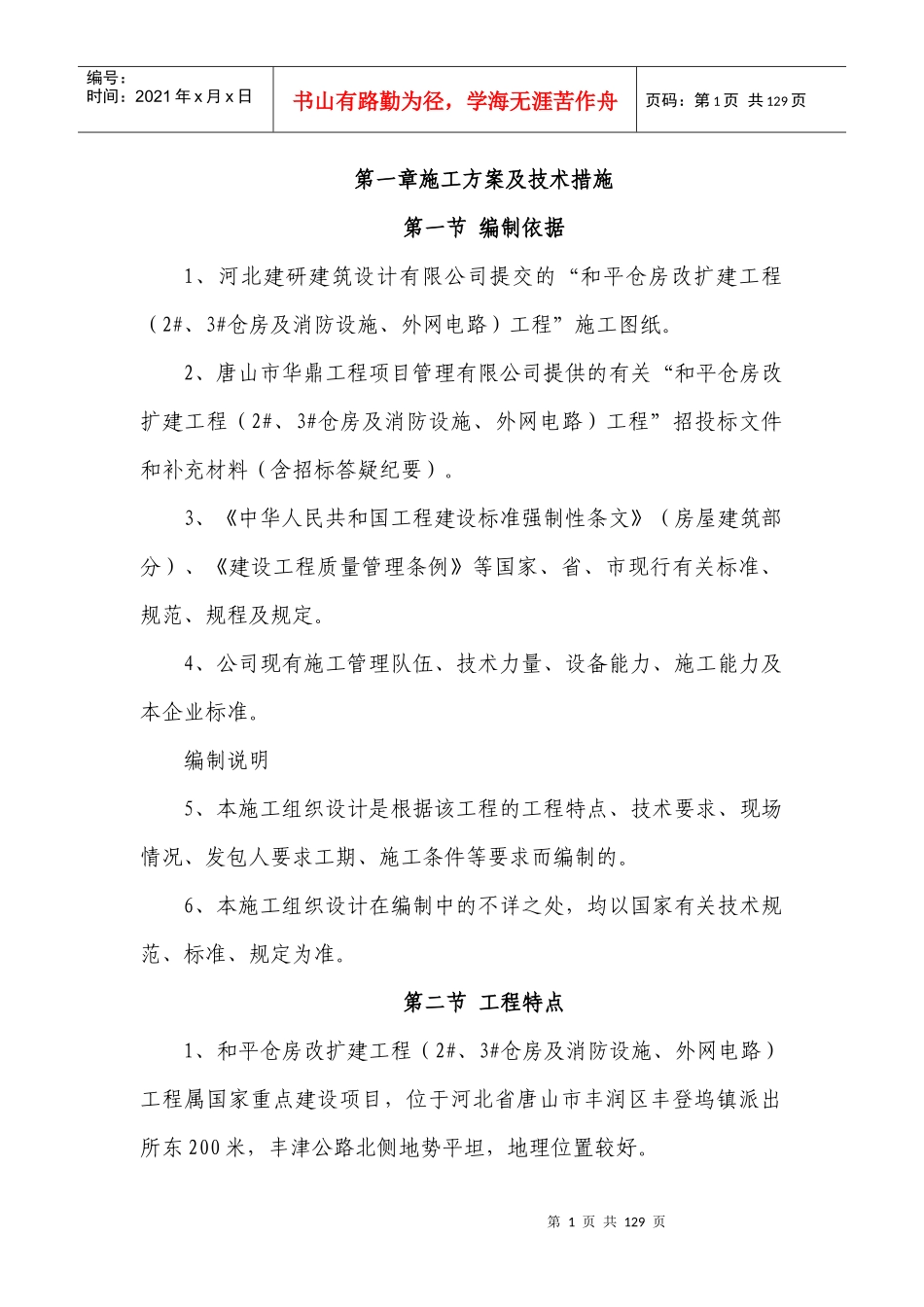

第1页共129页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共129页第一章施工方案及技术措施第一节编制依据1、河北建研建筑设计有限公司提交的“和平仓房改扩建工程（2#、3#仓房及消防设施、外网电路）工程”施工图纸。2、唐山市华鼎工程项目管理有限公司提供的有关“和平仓房改扩建工程（2#、3#仓房及消防设施、外网电路）工程”招投标文件和补充材料（含招标答疑纪要）。3、《中华人民共和国工程建设标准强制性条文》（房屋建筑部分）、《建设工程质量管理条例》等国家、省、市现行有关标准、规范、规程及规定。4、公司现有施工管理队伍、技术力量、设备能力、施工能力及本企业标准。编制说明5、本施工组织设计是根据该工程的工程特点、技术要求、现场情况、发包人要求工期、施工条件等要求而编制的。6、本施工组织设计在编制中的不详之处，均以国家有关技术规范、标准、规定为准。第二节工程特点1、和平仓房改扩建工程（2#、3#仓房及消防设施、外网电路）工程属国家重点建设项目，位于河北省唐山市丰润区丰登坞镇派出所东200米，丰津公路北侧地势平坦，地理位置较好。第2页共129页第1页共129页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共129页2工程由2个平房仓及其它附属工程组成：2#、3#平房仓建筑面积分别为1164M2、1164M2；建设消防泵房及消防水池建筑面积30平方米等工程组成。招标文件要求工期为90天，工程质量为合格。且无安全、质量事故发生；工程作业面达3500M2左右、预留和预埋管件多达几十种上百件、物资种类庞杂多达上百种，加之工程现场场地西侧为住宅、北侧为原有1#平房仓等原有建筑，通往工地的道路均为等外公路，这些诸多因素使本工程施工具有较大的难度。3、工程科技含量较高，如粮情测控、通风、谷物冷却及熏蒸系统等交叉性工序和控制性工种使工程难度有所增加。为保证工程保质按期圆满完成任务，本施工组织设计根据以上特点和难点、在施工部署、施工方案、施工进度、施工平面布置、材料供应与质量和安全控制等方面做出了具体的、切实可行的部署与安排。第三节工程概况1、建筑工程各平房仓平面呈矩形，轴线尺寸均为48.5m×24m、总高10.565M，耐火等级为二级，装粮高度6.0m，排架体系开间为6.0m，外围护墙体1.8米以下为500厚实心烧结砖墙，1.8米以上为500厚多孔砖墙。本工程（以下凡称本工程时，均指平房仓部分）防水材料采用0.7厚聚乙烯丙纶布复合防水卷材施工。2、结构：本工程抗震设防烈度8度，排架结构，其他如建设消第3页共129页第2页共129页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共129页防泵房及消防水池子项工程因体量不大，结构较为简单，故不一一说明。3、基础本工程的基础是钢筋混凝土条形基础，设计要求地基处理后承载力标准值要达到160KPa。4、主体本工程混凝土柱截面有900×450、800×400和500×500三种，柱高不等，柱距为6.0m，混凝土强度等级为C30，外墙为500厚烧结砖3M以下为MU10混合砂浆砖砌，3M以上为MU7.5混合砂浆砖砌，屋盖为24m跨梯形钢梁屋架。5、储粮艺施概况本工程储粮工艺系统包括一机三道通风、环流熏蒸、谷物冷却等系统，主要是通过通风降温散热，排出粮堆积热，缩小粮堆温差，防止或消除水分转移、分层和结露，结合通风系统管道进行环流熏蒸杀虫灭菌，并进行熏蒸后的散气；用谷物冷却机进行致冷，通风机送风进行降温并确保储粮安全。6、三通一平施工用水：从建设单位提供的施工用水点引入施工现场；施工用电：由施工现场就近引入点引入施工现场，并采用自行发电的方式予以补充；施工道路：由现有公路接通至施工现场；第4页共129页第3页共129页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共129页第四节测量工程施工方案1、施工测量准备施工测量工作是工程各阶段施工的先行工序，同时、也是贯穿整个施工过程和延续到工程竣工的重要工作。施工测量起到各施工阶段、各工种、工序之间的指导、衔接与配合作用，从施工准备、控制网测设、建（构）筑物定位、基础放线、结构、装修、安装施工和竣工测量的每个环节都要提供准确的测量...
