土木工程力学网上形考作业任务2答案1VIP免费

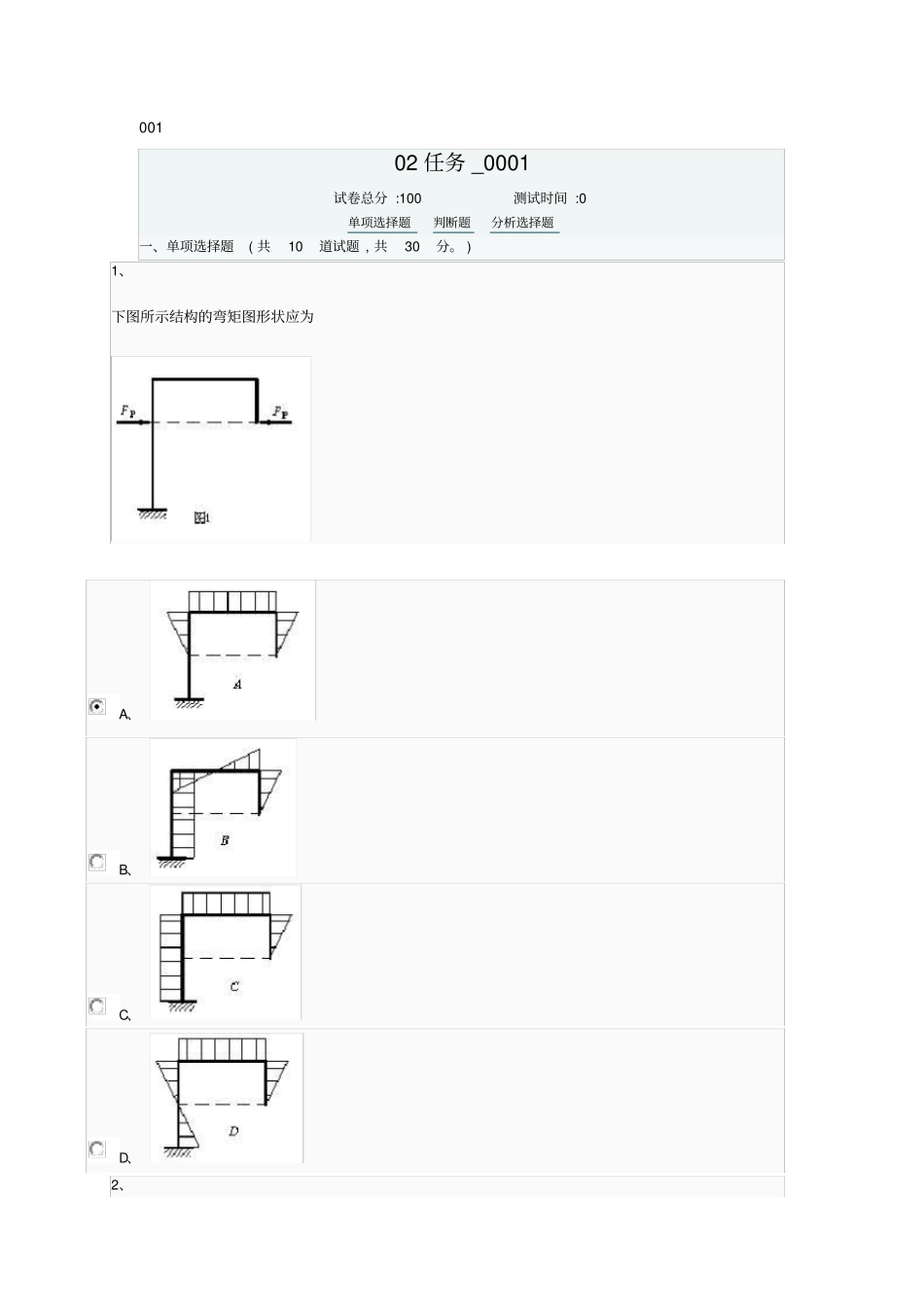

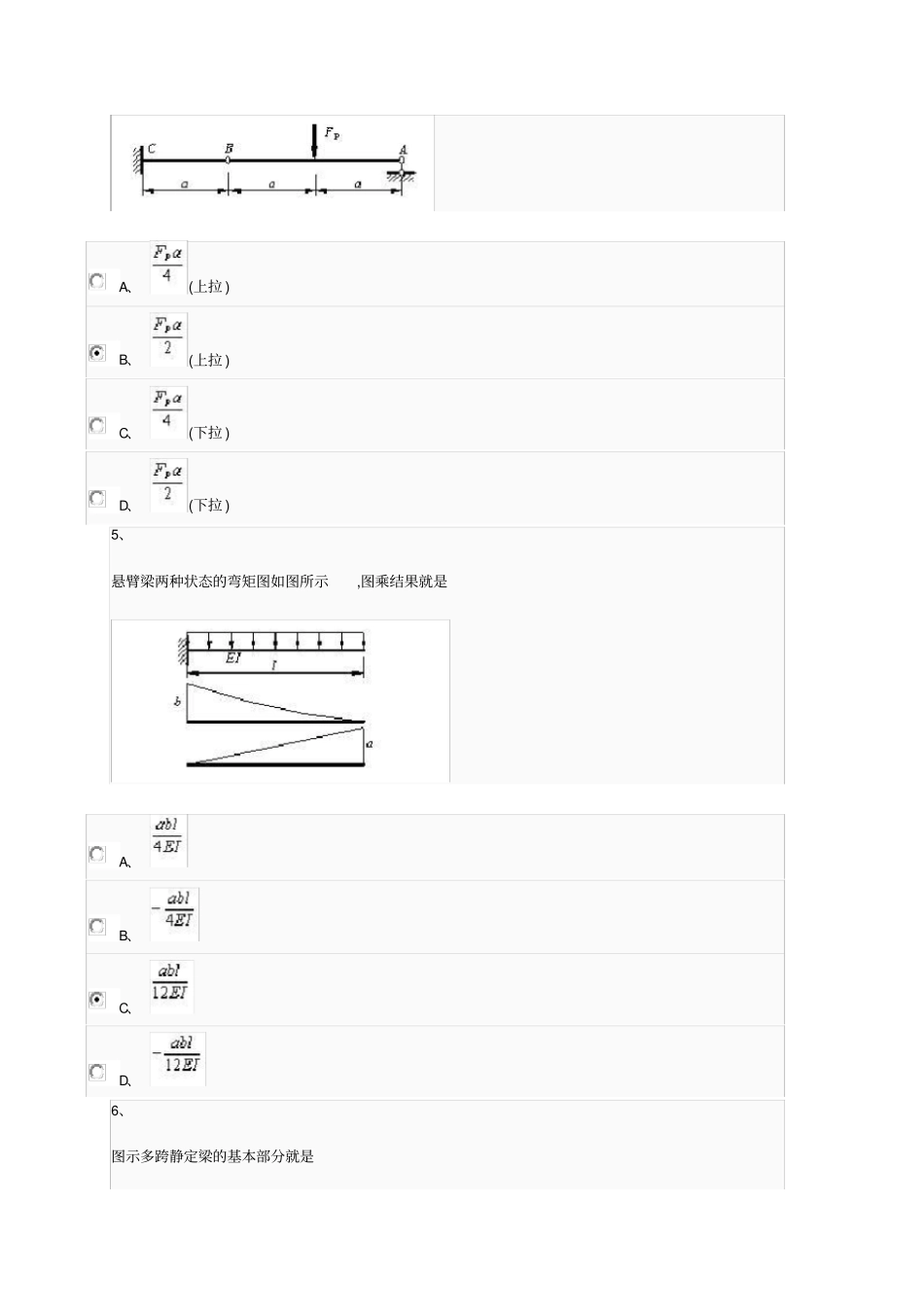

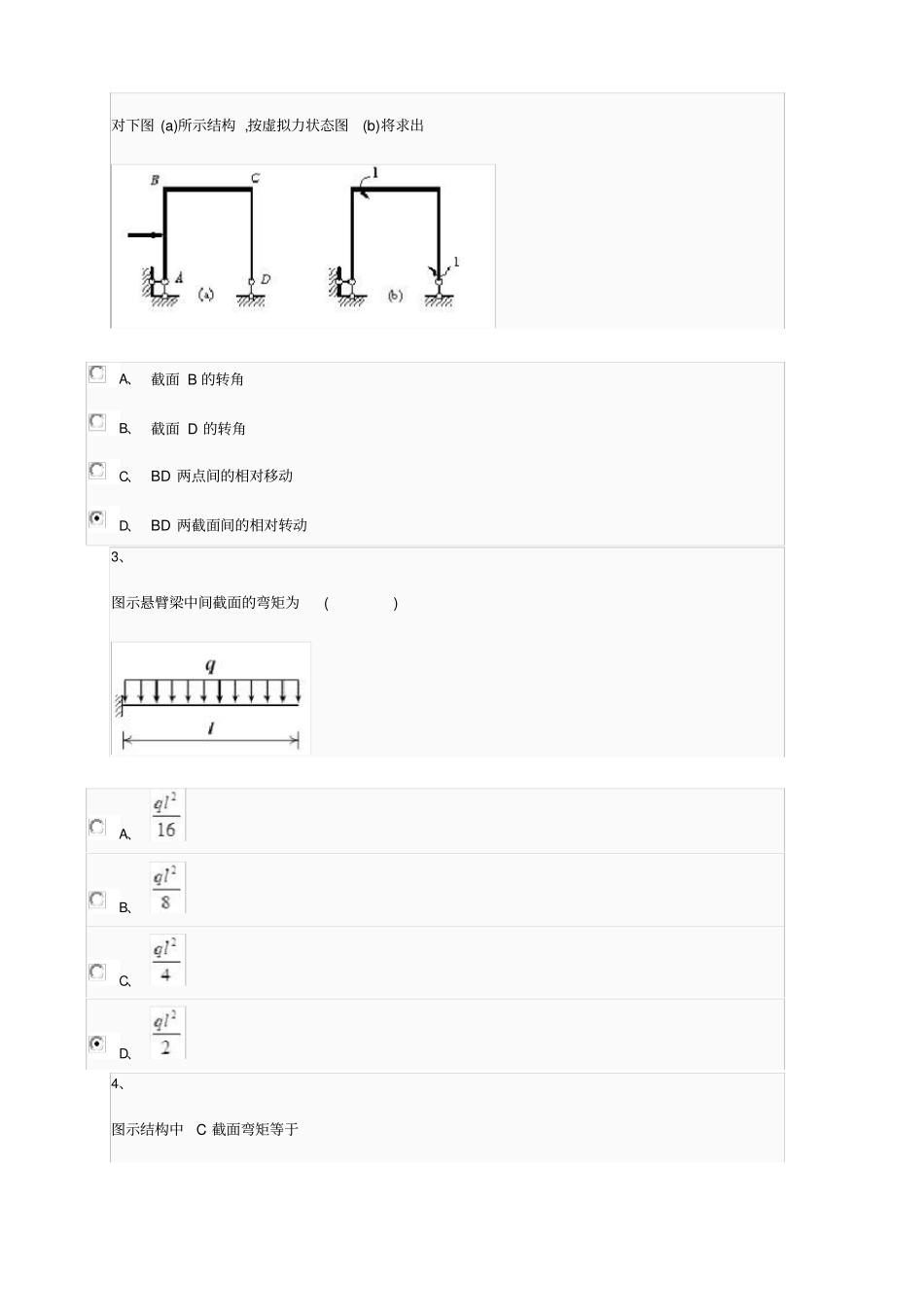

00102任务_0001试卷总分:100测试时间:0单项选择题判断题分析选择题一、单项选择题(共10道试题,共30分。)1、下图所示结构的弯矩图形状应为A、B、C、D、2、对下图(a)所示结构,按虚拟力状态图(b)将求出A、截面B的转角B、截面D的转角C、BD两点间的相对移动D、BD两截面间的相对转动3、图示悬臂梁中间截面的弯矩为()A、B、C、D、4、图示结构中C截面弯矩等于A、(上拉)B、(上拉)C、(下拉)D、(下拉)5、悬臂梁两种状态的弯矩图如图所示,图乘结果就是A、B、C、D、6、图示多跨静定梁的基本部分就是A、AB部分B、BC部分C、CD部分D、DE部分7、图示对称结构中杆1与杆2的内力关系就是A、B、C、D、8、图示桁架中的零杆的数目就是A、6根B、8根C、7根D、9根9、对称结构在正对称荷载作用下,()就是反对称的A、弯矩图B、剪力图C、轴力图D、内力10、静定结构由于温度变化A、发生变形与位移B、不发生变形与位移C、不发生变形,但产生位移D、发生变形,但不产生位移02任务_0001试卷总分:100测试时间:0单项选择题判断题分析选择题二、判断题(共10道试题,共30分。)1、试判断下列弯矩图就是否正确。A、错误B、正确2、图示悬臂梁截面A的弯矩值就是ql2。A、错误B、正确3、图示刚架弯矩图的形状就是否正确。A、错误B、正确4、图示两根梁的内力相同,变形也相同。A、错误B、正确5、图示刚架,AB部分的内力为零。A、错误B、正确6、图示两个单跨梁,同跨度同荷载。但横截面形状不同,故其内力也不相同。A、错误B、正确7、桁架结构在结点荷载作用下,杆内只有剪力。A、错误B、正确8、依据静力平衡条件可对静定结构进行受力分析,这样的分析结果就是唯一正确的结果。A、错误B、正确9、静定结构的内力与反力与杆件截面的几何尺寸有关。A、错误B、正确10、三铰拱的拱高f越大,水平推力也越大。A、错误B、正确02任务_0001试卷总分:100测试时间:0单项选择题判断题分析选择题三、分析选择题(共4道试题,共40分。)1、绘制图示结构的弯矩图。弯矩图正确的就是()A、B、C、D、2、绘制图示结构的弯矩图。弯矩图正确的就是()A、B、C、D、3、A、B、C、D、4、A、B、C、D、00202任务_0002试卷总分:100测试时间:0单项选择题判断题分析选择题一、单项选择题(共10道试题,共30分。)1、下图所示结构弯矩图的正确形状就是A、B、C、D、2、对图a所示结构,按虚拟力状态b将求出A、A、D两截面的相对转动B、A、D两点的相对线位移C、A、D两点的相对水平位移D、A、D连线的转动3、图示刚架杆端弯矩MBA等于A、30kN·m(左侧受拉)B、30kN·m(右侧受拉)C、10kN·m(左侧受拉)D、10kN·m(右侧受拉)4、图示多跨静定梁支座截面C的弯矩等于A、(上侧受拉)B、(下侧受拉)C、m(上侧受拉)D、05、悬臂梁两种状态的弯矩图如图所示,图乘结果就是A、B、C、D、6、下图所示伸出梁弯矩图的正确形状为A、B、C、D、7、荷载作用下产生桁架位移的主要原因就是A、轴向变形B、弯曲变形C、剪切变形D、扭转变形8、下图所示的对称桁架中杆1与杆2的内力之间的关系就是A、B、C、D、9、静定结构的内力与刚度A、有关B、比值有关C、绝对大小有关D、无关10、图示结构当支座B有沉降时产生A、内力B、反力C、位移D、变形02任务_0002试卷总分:100测试时间:0单项选择题判断题分析选择题二、判断题(共10道试题,共30分。)1、外力作用在基本部分上时,附属部分的内力、变形与位移均为零。A、错误B、正确2、图示多跨静定梁仅FD段有内力。A、错误B、正确3、图示刚架弯矩图的形状就是否正确。A、错误B、正确4、试判断下列弯矩图就是否正确。A、错误B、正确5、图示悬臂梁截面A的弯矩值就是ql2。A、错误B、正确6、基本附属型结构的计算顺序就是:先计算附属部分后计算基本部分。A、错误B、正确7、某荷载作用下桁架可能存在零杆,它不受内力,因此在实际结构中可以将其去掉。A、错误B、正确8、结点荷载作用下的桁架结构中,杆件内力不就是只有轴力。A、错误B、正确9、用平衡条件能求出全部内力的结构就是静定结构。A、错误B、正确10、三铰拱水平推力的大小,不仅与拱高f有关,而且与拱轴线形状有关。A、错误B、正确02任务_0002试卷总分:100测试时间:0单项选择题判断题分析选择题三、分析选择题(共4道试题,共40分。)1、绘制图...
