管桩基础施工组织设计(F)VIP免费

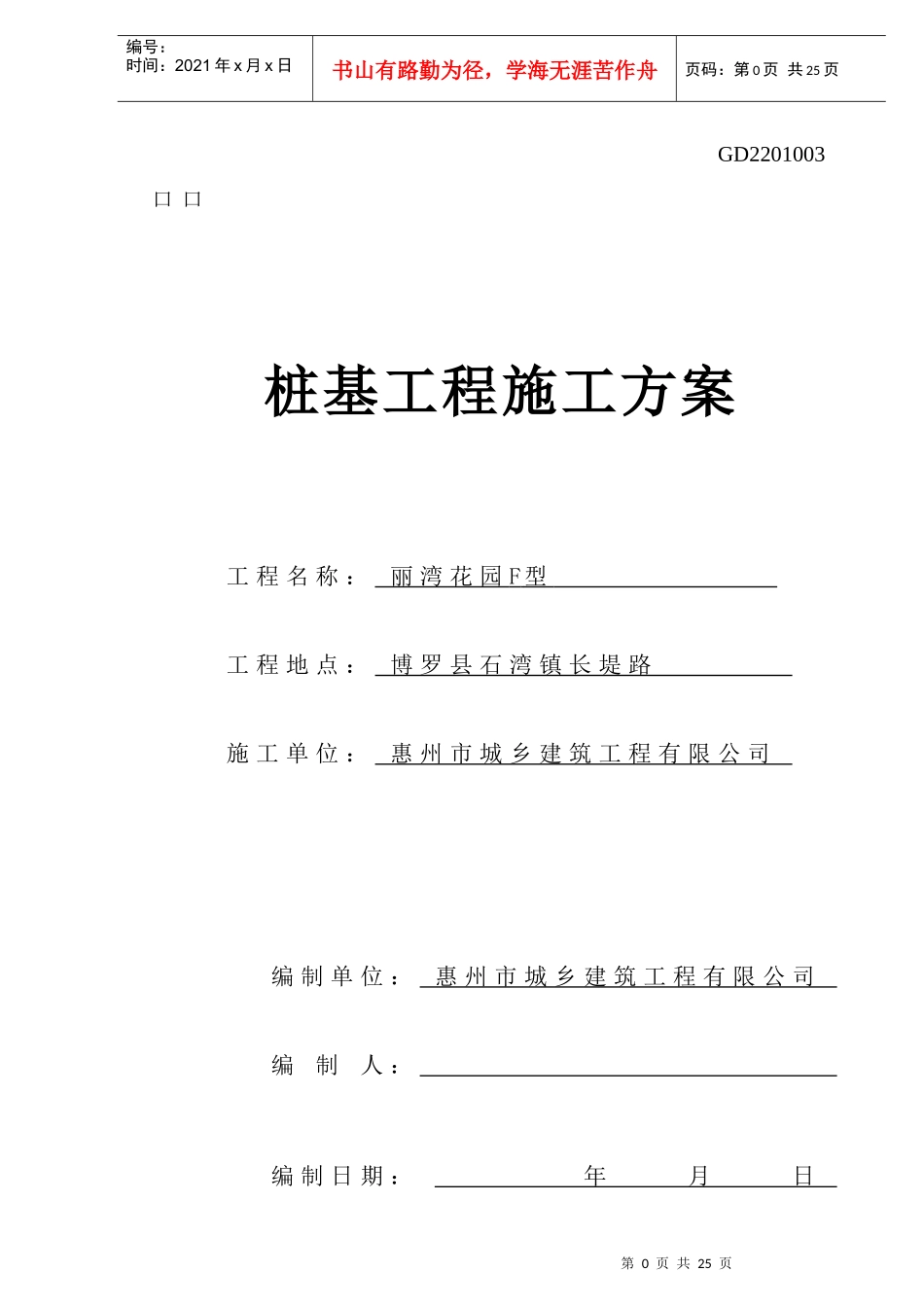

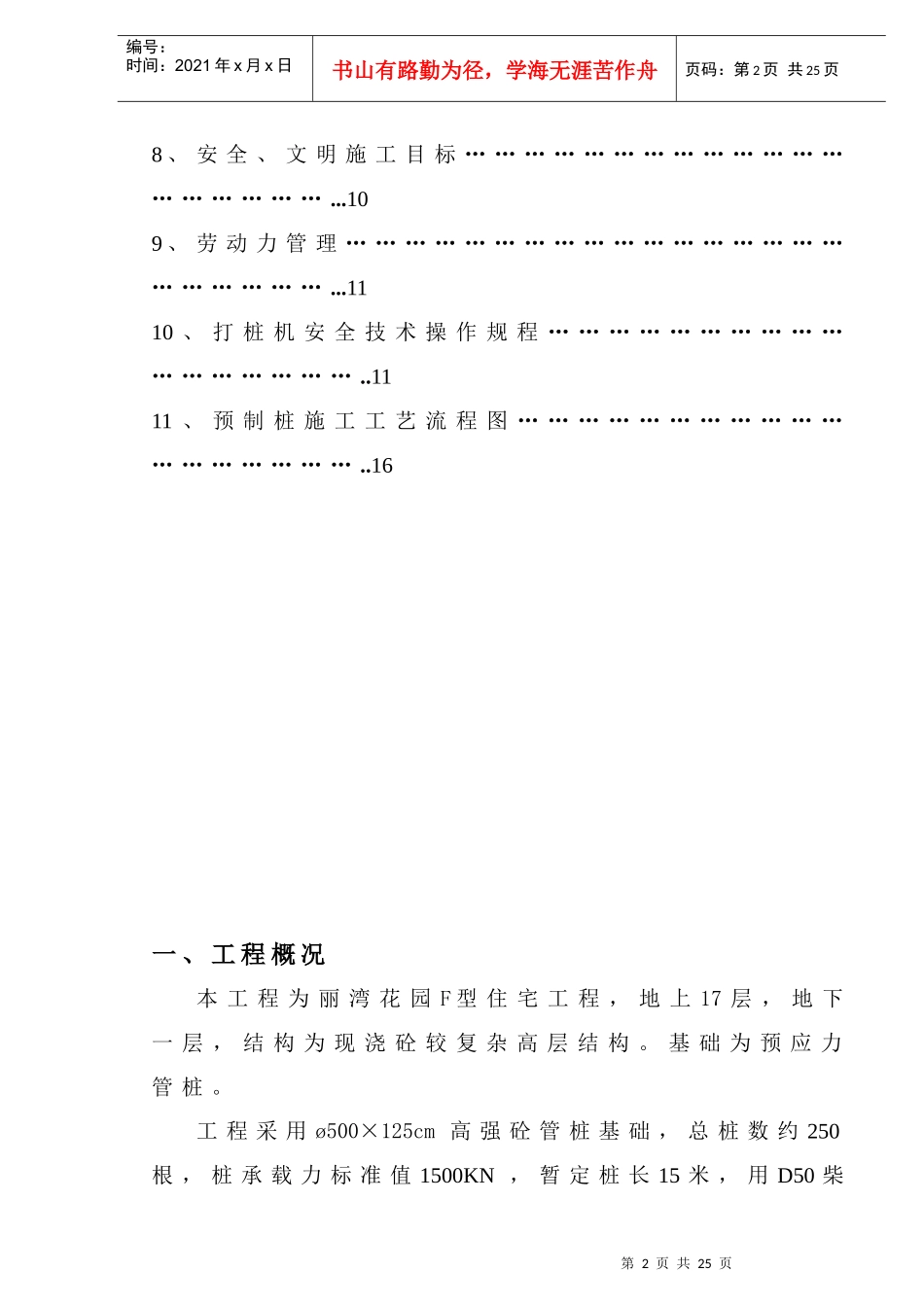

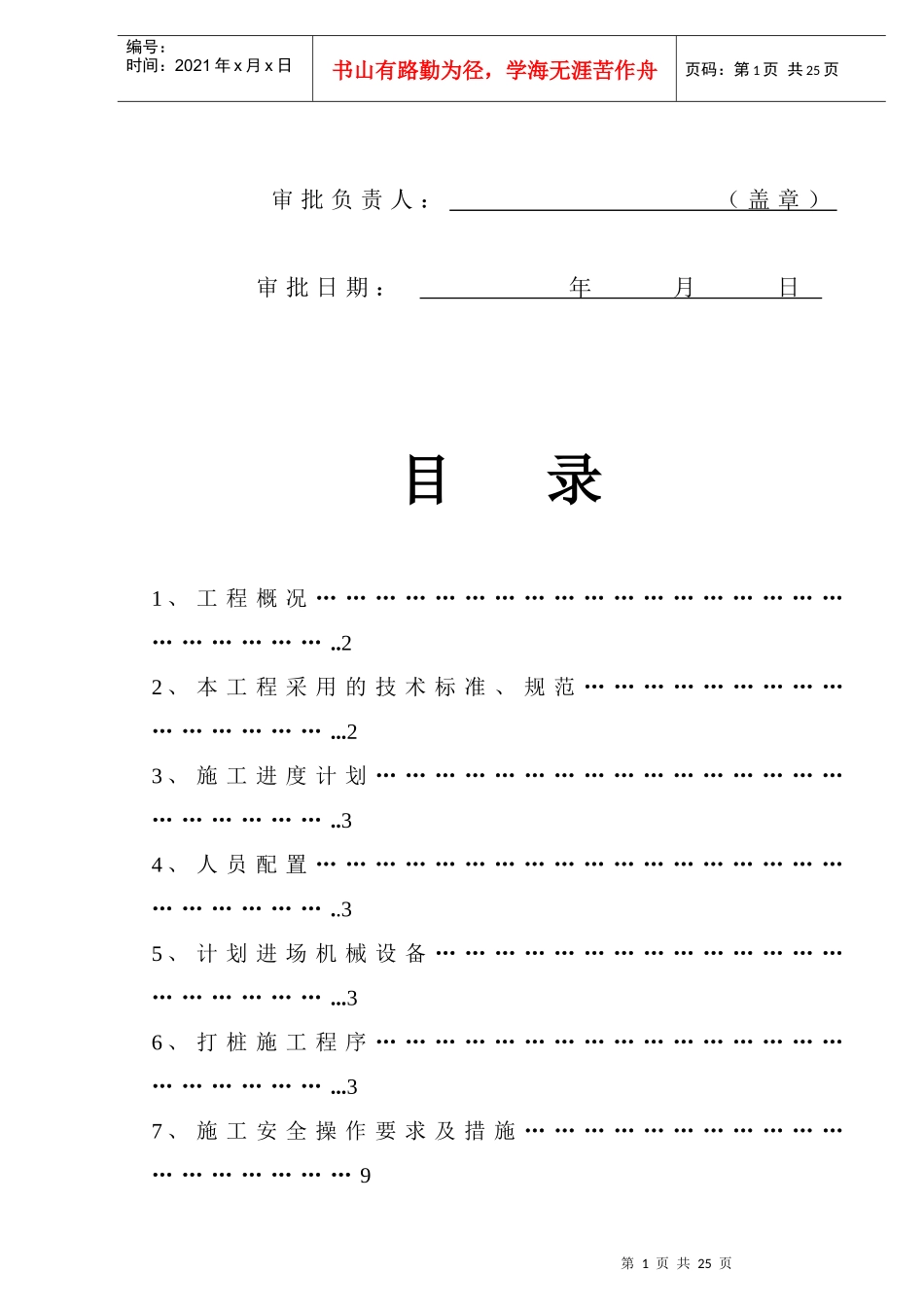

第0页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共25页GD2201003口口桩基工程施工方案工程名称：丽湾花园F型工程地点：博罗县石湾镇长堤路施工单位：惠州市城乡建筑工程有限公司编制单位：惠州市城乡建筑工程有限公司编制人：编制日期：年月日第1页共25页第0页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页审批负责人：（盖章）审批日期：年月日目录1、工程概况………………………………………………………………..22、本工程采用的技术标准、规范………………………………………...23、施工进度计划…………………………………………………………..34、人员配置………………………………………………………………..35、计划进场机械设备……………………………………………………...36、打桩施工程序…………………………………………………………...37、施工安全操作要求及措施………………………………………………9第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页8、安全、文明施工目标…………………………………………………...109、劳动力管理……………………………………………………………...1110、打桩机安全技术操作规程……………………………………………..1111、预制桩施工工艺流程图………………………………………………..16一、工程概况本工程为丽湾花园F型住宅工程，地上17层，地下一层，结构为现浇砼较复杂高层结构。基础为预应力管桩。工程采用ø500×125cm高强砼管桩基础，总桩数约250根，桩承载力标准值1500KN，暂定桩长15米，用D50柴第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页油锤施工，收后锤标准为，落锤高度2米，贯入度要求每阵不得大于2cm，桩尖要求大入强、中风化岩层作桩持力层，工期要求30天完成。工程质量达到优良。二、本工程采用的技术标准、规范a、测量工程采用技术标准、规范：《工程测量规范》GB50026-93b、桩基施工及验收、质量评定主要采用技术标准、规范：《建筑地基基础设计规范》GB/T50007-2002《建筑工程施工质量验收统一规范》GB50300-2001《建筑地基基础施工质量验收规范》GB50202-2002《建建筑地基处理技术规范》JGJ79-2002《建筑工程桩基检测技术规范》JGJ/T106-97《建设工程项目管理规范》GB/T50326-2001《建设工程监理规范》GB50319-2000《地基与基础工程施工及验收规范》GBJ202-83《建筑桩基技术规范》JGJ94-94《建筑施工高处作业安全技术规范》JGJ80-91《建筑机械使用安全技术规范》JGJ33-2001《施工现场临时用电安全技术规范》JGJ46-88《建设工程施工现场供用电安全规范》GB50194-93《先张法预应力混凝土管桩》GB13476-1999《先张法预应力混凝土管桩》图集DBJT08-92-2000第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页《建设工程质量管理条例》国务院令279号三、施工进度计划1、本公司计划安排1台D50柴油垂桩机进场施工。2、根据施工计划，每天计划完成14根桩，工期共30天。3、桩需要，每日确保现场存桩的数量应满足施工需求量，确保材料供应正常。四、人员配置项目经理：杨敬泉现场技术负责人：林伟志质安员：林惠文、杜伟平现场施工班长、电焊工、打桩工等共8人。五、计划进场机械设备我公司计划安排1台桩机进场施工。进场施工机械配套如下：顺序机械设备名称规格类型单位数量1柴油锤D50台12交流焊机22KW台2六、打桩施工程序1、打桩前各项准备工作施工现场应“三通一平”，现场地面基本应满足施工要求，施工用电（总功率给60KV），同时桩位、第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页轴线经甲方、监理及有关部门验收复查后，桩机进场打桩施工。2、测量放线：①、在打桩施工区域附近设置控制桩与水准点不少于2个，其位置以不受打桩影响为原则（距离操作地点40m以外）。轴线控制桩应设置在距外墙桩5~10m处，以控制桩基轴线和标高。②、...
