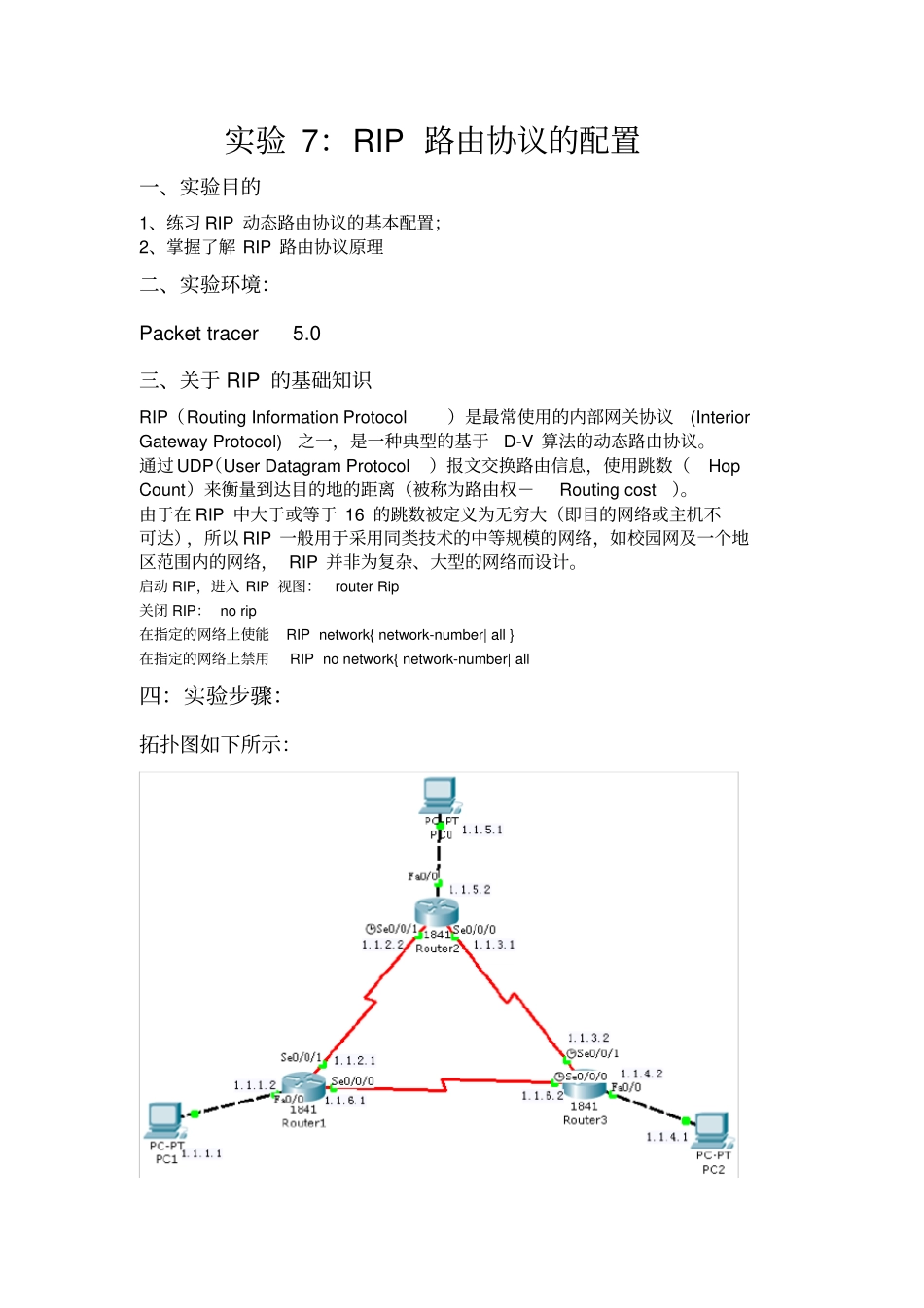

实验7：RIP路由协议的配置一、实验目的1、练习RIP动态路由协议的基本配置；2、掌握了解RIP路由协议原理二、实验环境：Packettracer5.0三、关于RIP的基础知识RIP（RoutingInformationProtocol）是最常使用的内部网关协议(InteriorGatewayProtocol)之一，是一种典型的基于D-V算法的动态路由协议。通过UDP（UserDatagramProtocol）报文交换路由信息，使用跳数（HopCount）来衡量到达目的地的距离（被称为路由权－Routingcost）。由于在RIP中大于或等于16的跳数被定义为无穷大（即目的网络或主机不可达），所以RIP一般用于采用同类技术的中等规模的网络，如校园网及一个地区范围内的网络，RIP并非为复杂、大型的网络而设计。启动RIP，进入RIP视图：routerRip关闭RIP：norip在指定的网络上使能RIPnetwork{network-number|all}在指定的网络上禁用RIPnonetwork{network-number|all四：实验步骤：拓扑图如下所示：配置过程：Router1：Router>enable//进入特权模式Router#confter//进入全局配置模式Enterconfigurationcommands,oneperline.EndwithCNTL/Z.Router(config)#intf0/0//配置Fa0/0接口Router(config-if)#ipadd1.1.1.2255.255.255.0Router(config-if)#noshutdown%LINK-5-CHANGED:InterfaceFastEthernet0/0,changedstatetoupRouter(config-if)#%LINEPROTO-5-UPDOWN:LineprotocolonInterfaceFastEthernet0/0,changedstatetoupRouter(config-if)#exitRouter(config)#ints0/0/0//配置串口Router(config-if)#ipadd1.1.6.1255.255.255.0Router(config-if)#clockrate64000Router(config-if)#noshutdown%LINK-5-CHANGED:InterfaceSerial0/0/0,changedstatetodownRouter(config-if)#exitRouter(config)#ints0/0/1//配置串口Router(config-if)#ipadd1.1.2.1255.255.255.0Router(config-if)#clockrate64000Router(config-if)#noshutdown%LINK-5-CHANGED:InterfaceSerial0/0/1,changedstatetodownRouter(config-if)#exitRouter(config)#routerrip//进入RIP视图Router(config-router)#network1.0.0.0//发布直连网络Router(config-router)#exitRouter(config)#exitRouter#%SYS-5-CONFIG_I:ConfiguredfromconsolebyconsoleRouter#showiproute//查看路由表Codes:C-connected,S-static,I-IGRP,R-RIP,M-mobile,B-BGPD-EIGRP,EX-EIGRPexternal,O-OSPF,IA-OSPFinterareaN1-OSPFNSSAexternaltype1,N2-OSPFNSSAexternaltype2E1-OSPFexternaltype1,E2-OSPFexternaltype2,E-EGPi-IS-IS,L1-IS-ISlevel-1,L2-IS-ISlevel-2,ia-IS-ISinterarea*-candidatedefault,U-per-userstaticroute,o-ODRP-periodicdownloadedstaticrouteGatewayoflastresortisnotset1.0.0.0/24issubnetted,1subnetsC1.1.1.0isdirectlyconnected,FastEthernet0/0Router#Router2：Router>enableRouter#confterEnterconfigurationcommands,oneperline.EndwithCNTL/Z.Router(config)#intf0/0Router(config-if)#ipadd1.1.5.2255.255.255.0Router(config-if)#noshutdown%LINK-5-CHANGED:InterfaceFastEthernet0/0,changedstatetoup%LINEPROTO-5-UPDOWN:LineprotocolonInterfaceFastEthernet0/0,changedstatetoupRouter(config-if)#exitRouter(config)#ints0/0/1Router(config-if)#ipadd1.1.2.2255.255.255.0Router(config-if)#clockrate64000Router(config-if)#noshutdown%LINK-5-CHANGED:InterfaceSerial0/0/1,changedstatetoupRouter(config-if)#exitRouter(config)#ints0/0/0Router(config-if)#ipadd1.1.3.1255.255.255.0Router(config-if)#clorate64000Router(config-if)#noshutdown%LINK-5-CHANGED:InterfaceSerial0/0/0,changedstatetodownRouter(config-if)#exitRouter(config)#routerripRouter(config-router)#network1.0.0.0Router(config-router)#exitRouter(config)#exitRouter#%SYS-5-CONFIG_I:ConfiguredfromconsolebyconsoleRouter#Router#showiprouteCodes:C-connected,S-static,I-IGRP,R-RIP,M-mobile,B-BGPD-EIGRP,EX-EIGRPexternal,O-OSPF,IA-OSPFinterareaN1-OSPFNSSAexternaltype1,N2-OSPFNSSAexternaltype2E1-OSPFexternalty...
