绝缘套注射模设计课程说明VIP专享VIP免费

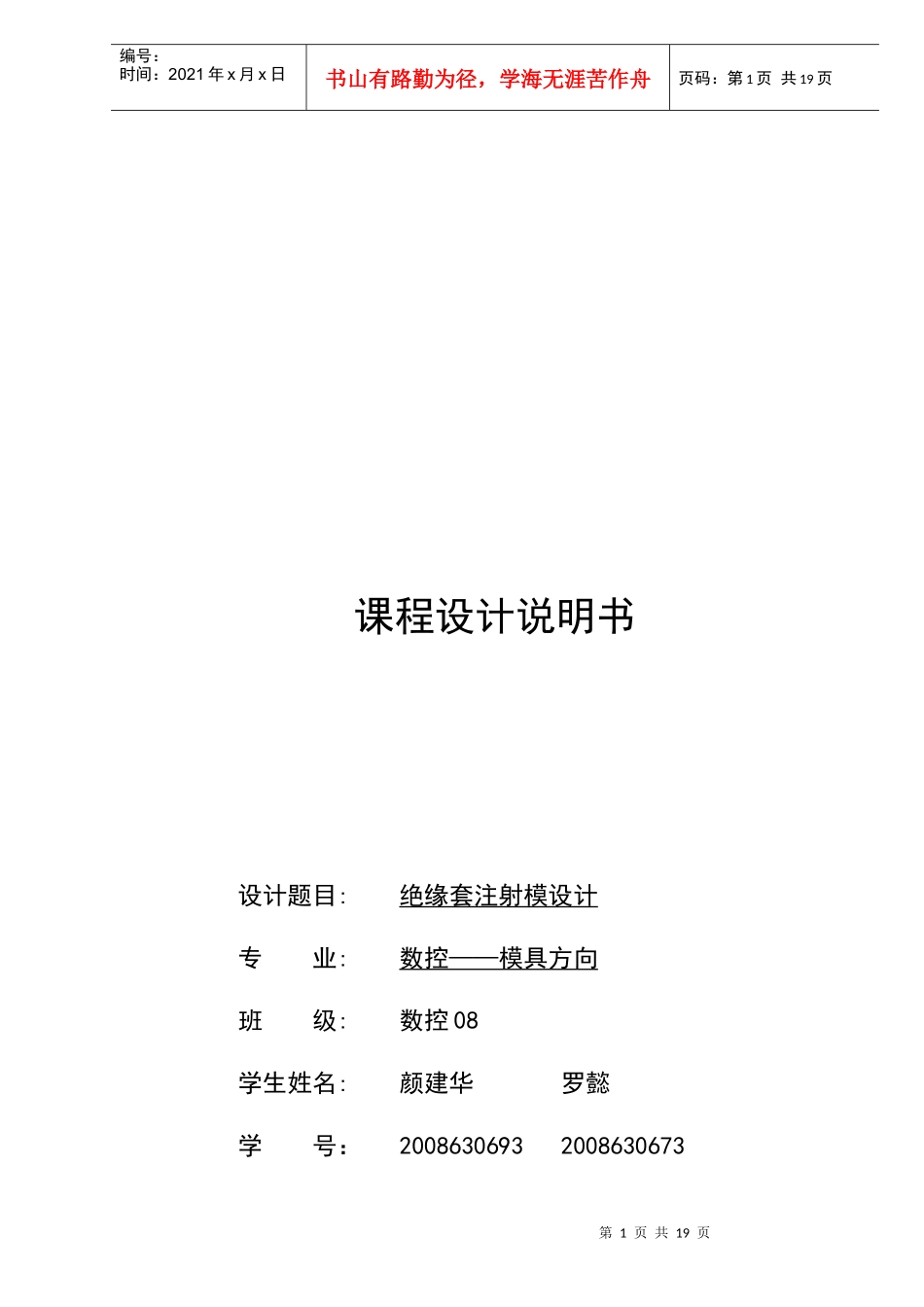

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页课程设计说明书设计题目:绝缘套注射模设计专业:数控——模具方向班级:数控08学生姓名:颜建华罗懿学号：20086306932008630673第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页指导教师:喻祖建上交时间:2010年12月26日目录第1章设计题目...............................................................................................3第2章塑料盖体的总设计.......................................32.1塑件的结构及成型工艺性分析............................................................32.2拟定模具结构形式................................................................................42.3注射机型号的确定................................................................................52.4模架的选择...........................................................................................6第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页2.5浇注系统形式和浇口设计....................................................................62.6成型零件的结构设计和计算................................................................82.7合模导向机构的设计..........................................................................122.8脱模推出机构的设计..........................................................................122.9侧向分型与抽芯机构的设计..............................................................132.10排气系统的设计................................................................................152.11温度调节系统的设计........................................................................162.11模具工作过程....................................................................................16设计心得....................................................16参考文献.....................................................17第一章设计题目绝缘套注射模材料：聚丙烯（PP）技术要求：1.壁厚均匀。第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页2.塑件不允许有裂纹和变形缺陷。3.大批量生产第二章绝缘套注射模总设计一．塑件的结构及成型工艺性分析1结构分析①该塑件是一个绝缘套如图所示②经查阅资料，聚丙烯的性能参数如下：项目性能参数密度/(g/cm3)0.90～0.91吸水率/%0.02～0.03成型收缩率/%1.0～2.5拉伸强度/MPa30～40拉伸弹性模量/GPa1.1～1.6断裂伸长率/%>200冲击强度（缺口）(kJ/m2)2.2～6.4洛氏硬度95～105熔融温度/℃165～170第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页热变形温度（1.86MPa)/℃56～67连续耐热温度/℃120脆化温度/℃-10线胀系数/10-5℃-16～10热导率/[W/（m.K)]8.8×10-2比热容/[J/(g.K)]1.92塑件的材料是聚丙烯（PP），收缩率为1.5%-2.5%，成型工艺性好，可以注射成型二．拟定模具结构形式1.分型面位置的确定2.确定型腔数量及排列由于该塑件需要侧向分型与抽芯，设计一摸多腔比较复杂，所以最后确定该模具为一模一腔。3.模具结构形式的确定由于塑件所需尺寸精度要求高，且需要侧向分型和抽芯。而且塑件属于旋转塑件需设置分流道，保证短时间内均匀充满整个型腔。从上面分析中可知，本模具拟采用一模一腔，推杆推出，流道采用平衡式，浇口采用轮辐浇口，定模不需要设置分型面，动模部分需要一块型芯固定板和支撑板，因此基本上可确定模具结构形式为A3型带推杆的单分型面注射模。三．注塑机型号的确定第6页共19页第5页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共19页1.注射量的计算V外=3.14/4×12×12+3.14/4×1...
