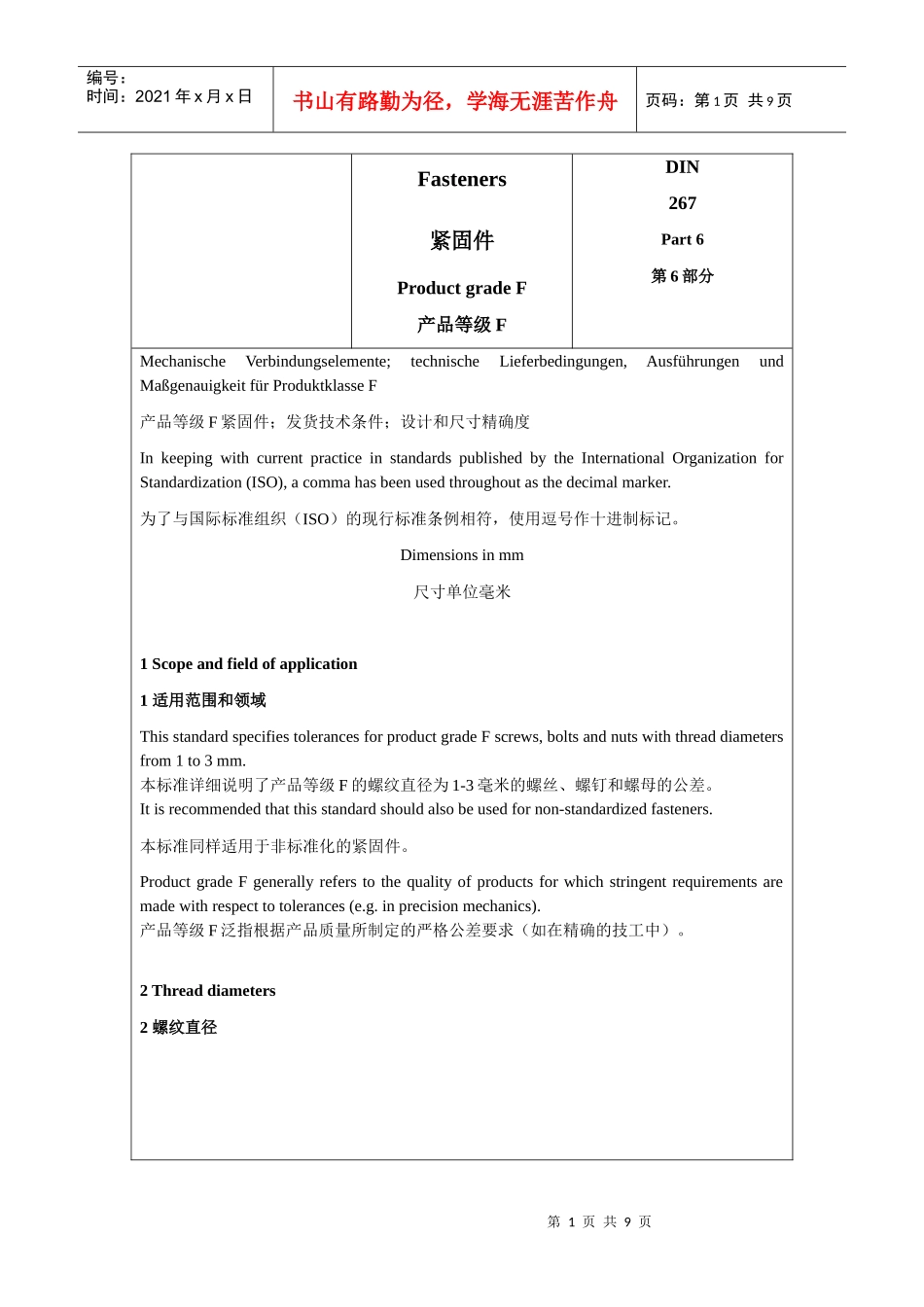

紧固件产品等级F_第1页
1/9

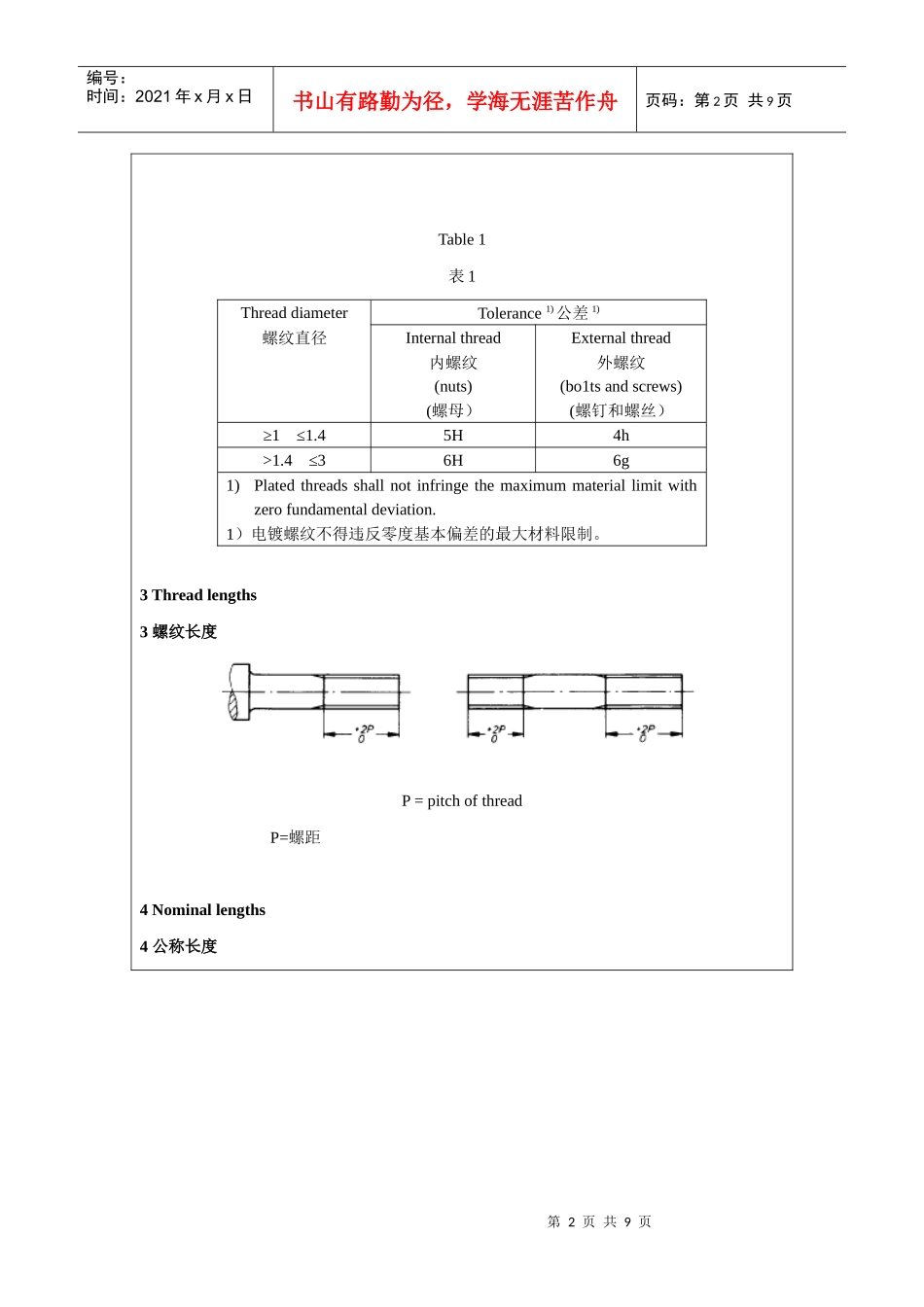

紧固件产品等级F_第2页
2/9
紧固件产品等级F_第3页
3/9
第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页Fasteners紧固件ProductgradeF产品等级FDIN267Part6第6部分MechanischeVerbindungselemente;technischeLieferbedingungen,AusführungenundMaßgenauigkeitfürProduktklasseF产品等级F紧固件;发货技术条件;设计和尺寸精确度InkeepingwithcurrentpracticeinstandardspublishedbytheInternationalOrganizationforStandardization(ISO),acommahasbeenusedthroughoutasthedecimalmarker.为了与国际标准组织(ISO)的现行标准条例相符,使用逗号作十进制标记。Dimensionsinmm尺寸单位毫米1Scopeandfieldofapplication1适用范围和领域ThisstandardspecifiestolerancesforproductgradeFscrews,boltsandnutswiththreaddiametersfrom1to3mm.本标准详细说明了产品等级F的螺纹直径为1-3毫米的螺丝、螺钉和螺母的公差。Itisrecommendedthatthisstandardshouldalsobeusedfornon-standardizedfasteners.本标准同样适用于非标准化的紧固件。ProductgradeFgenerallyreferstothequalityofproductsforwhichstringentrequirementsaremadewithrespecttotolerances(e.g.inprecisionmechanics).产品等级F泛指根据产品质量所制定的严格公差要求(如在精确的技工中)。2Threaddiameters2螺纹直径第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页Table1表1Threaddiameter螺纹直径Tolerance1)公差1)Internalthread内螺纹(nuts)(螺母)Externalthread外螺纹(bo1tsandscrews)(螺钉和螺丝)≥1≤1.45H4h>1.4≤36H6g1)Platedthreadsshallnotinfringethemaximummateriallimitwithzerofundamentaldeviation.1)电镀螺纹不得违反零度基本偏差的最大材料限制。3Threadlengths3螺纹长度P=pitchofthreadP=螺距4Nominallengths4公称长度第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页Continuedonpages2to5.详见第2页到第5页。5Drivinggeometry5驱动几何体5.1Widthsacrossflatsandwidthsacrosscorners5.1平面的宽度和角度的宽度Thespecifiedtolerancesforwidthsacrossflatsandtheminimumwidthsacrosscornersapplytofastenerswheretheheightofhexagons,m’,isequalto0,7mormore:本标准的平面宽度和最小角度宽度公差适用于高度不少于0.7米的六角螺母的紧固件。5.2Slots第4页共9页第3页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共9页5.2插槽Table2表2Slotwidth,n插槽宽度,nNominalvalue公称值Tolerance公差<0.3C11≥0.3<0.4C12≥0.4C136Headheights6螺头高度6.1Headdiameters6.1螺头直径Table3表3Threaddiameter螺纹直径ToleranceonD直径公差Slottedcheeseheadscrews开槽圆柱头螺钉Crossrecessedpanheadscrews十字槽盘头螺钉≥1≤1.4h12h13>1.4≤3h13h13第5页共9页第4页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共9页Table4表4Threaddiameter螺纹直径ToleranceonD2)直径公差2)≥1≤1.4h10>1.4<2h12≥2≤3h132)Fortoleranceoncircularityofcountersunkcrossrecessedheadscrews,seefigure9intable6.2)十字槽沉头螺钉的圆度公差,参见表6中的图9.6.2Headheights6.2螺头高度Table5表5Headheight(nominalvalue)螺头高度(公称值)ToleranceonkSlottedcheeseheadscrews开槽圆柱头螺钉Crossrecessedpanheadscrews十字槽盘头螺钉≤0.8h11h12第6页共9页第5页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共9页>0.8<1.2h12h13≥1.2h137Thicknessofnuts7.螺母厚度8Shankdiameters8柄径Theshankdiameterisapproximatelyequaltothepitchdiameter.柄径约等于中径。9Geometricaltolerances9形位公差Table6表6FigureNo图号Feature图像Tolerancebasedondimension尺寸公差第7页共9页第6页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共9页1S2D3d4d5d6d第8页共9页第7页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共9页7d8d9d10d11d12S第9页共9页第8页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共9页13141516Explanatorynotes注释ThisstandardhasbeenpreparedbyNormenausschußFeinmechanikundOptik(PrecisionMechanicsandOpticsStandardsCommittee).本标准由精密技工和光学标准委员会制备。
